1，DS18B20介绍

DS18B20的基本特征：
(1)内置集成ADC，外部数字接口，也就是可以直接与单片机的数字接口连接，DS18B20 在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管的集成电路内；
(2)单总线数字接口，布线成本低，独特的单线接口方式，DS18B20 在与微处理器连接时仅需要一条线即可实现微处理器与DS18B20 的双向通讯；
(3)温范围－55℃～+125℃，在-10～+85℃时精度为±0.5℃；
(4)数字值温度分辨率位数可软件设置，可根据需要设置分辨率位数，可编程的分辨率为9～12 位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃ 和0.0625℃，可实现高精度测温；
(5)温度阈值报警功能，且阈值可内置存储掉电不丢失；
(6)在9 位分辨率时最多在93.75ms 内把温度转换为数字，12 位分辨率时最多在750ms 内把温度值转换为数字，速度更快，DS18B20温度采集是由主CPU控制，需要采集温度时才工作；
(7)内置唯一64位序列码，CPU可以单线串联无限多个DS18B20，CPU通过序列码识别与哪个DS18B20通信，DS18B20 支持多点组网功能，多个DS18B20 可以并联在唯一的三线上，实现组网多点测温；
(8)支持VDD供电，或通过数据总线及内部电容实现寄生电源供电，也就是可以通过数据线（DQ）来供电，如果通过数据线供电，数据线在不传输数据时，需要拉高，否则如果内部电容没电时DS18B20就不能工作了；

（9）测量结果直接输出数字温度信号，以"一根总线"串行传送给CPU，同时可传送CRC 校验码，具有极强的抗干扰纠错能力

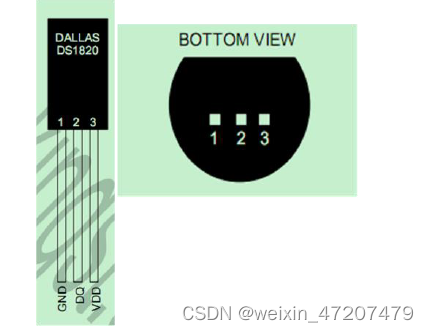

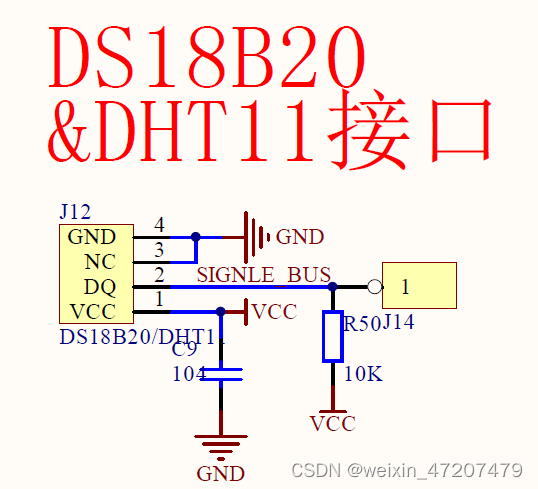

使用到的三根线是GND（接地）、DQ（数据线）、VCC（电源线），当然也可以只使用GND和DQ。

综合评价：
(1)DS18B20是很多年前的东西了；
(2)现在趋向于温度+湿度的综合传感器；
(3)现实应用一般低端用热敏电阻、热电偶，高端用精密传感器；
(4)学习重点和难点是单总线协议的时序编程实现；

2，DS18B20数据手册

DS18B20数据手册

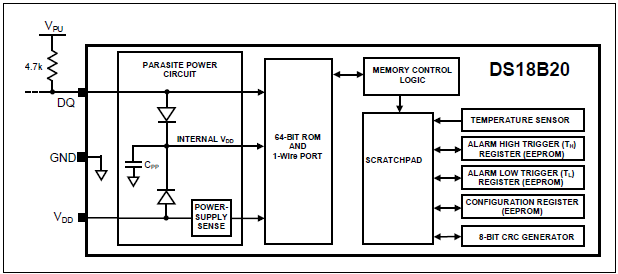

上图为DS18B20的内部框图。内部的64位的ROM存储其独一无二的序列号。暂存存储器（The scratchpad memory）包含了存储有数字温度结果的2个字节宽度的温度寄存器。另外，暂存存储器还提供了一个字节的过温和低温（TH和TL）温度报警寄存器和一个字节的配置寄存器。配置寄存器允许用户自定义温度转换为9、10、11、12位精度。过温和低温（TH和TL）温度报警寄存器是非易失性的（EEPROM），所以其可以在设备断电的情况下保存。

DS18B20的另外一个特性就是可以无需外部电源供电。当数据线DQ为高的时候由其为设备供电。总线拉高的时候为内部电容（Spp）充电，当总线拉低是由该电容向设备供电。这种由1-Wire总线为设备供电的方式称为“寄生电源”。此外，DS18B20也可以由外部电源通过VDD供电。

DS18B20的核心功能是直接温度-数字测量。其温度转换可由用户自定义为9、10、11、12位精度分别为0.5℃、0.25℃、0.125℃、0.0625℃分辨率。值得注意的是，上电默认为12位转换精度。DS18B20上电后工作在低功耗闲置状态下。主设备必须向DS18B20发送温度转换命令[44h]才能开始温度转换。温度转换后，温度转换的值将会保存在暂存存储器的温度寄存器中，并且DS18B20将会恢复到闲置状态。如果DS18B20是由外部供电，当发送完温度转换命令[44h]后，主设备可以执行“读数据时序”，若此时温度转换正在进行DS18B20将会响应“0”，若温度转换完成则会响应“1”。如果DS18B20是由“寄生电源”供电，该响应的技术将不能使用，因为在整个温度转换期间，总线必须强制拉高。

ROM 中的64 位序列号是出厂前被光刻好的，它可以看作是该DS18B20 的地址序列号。64
