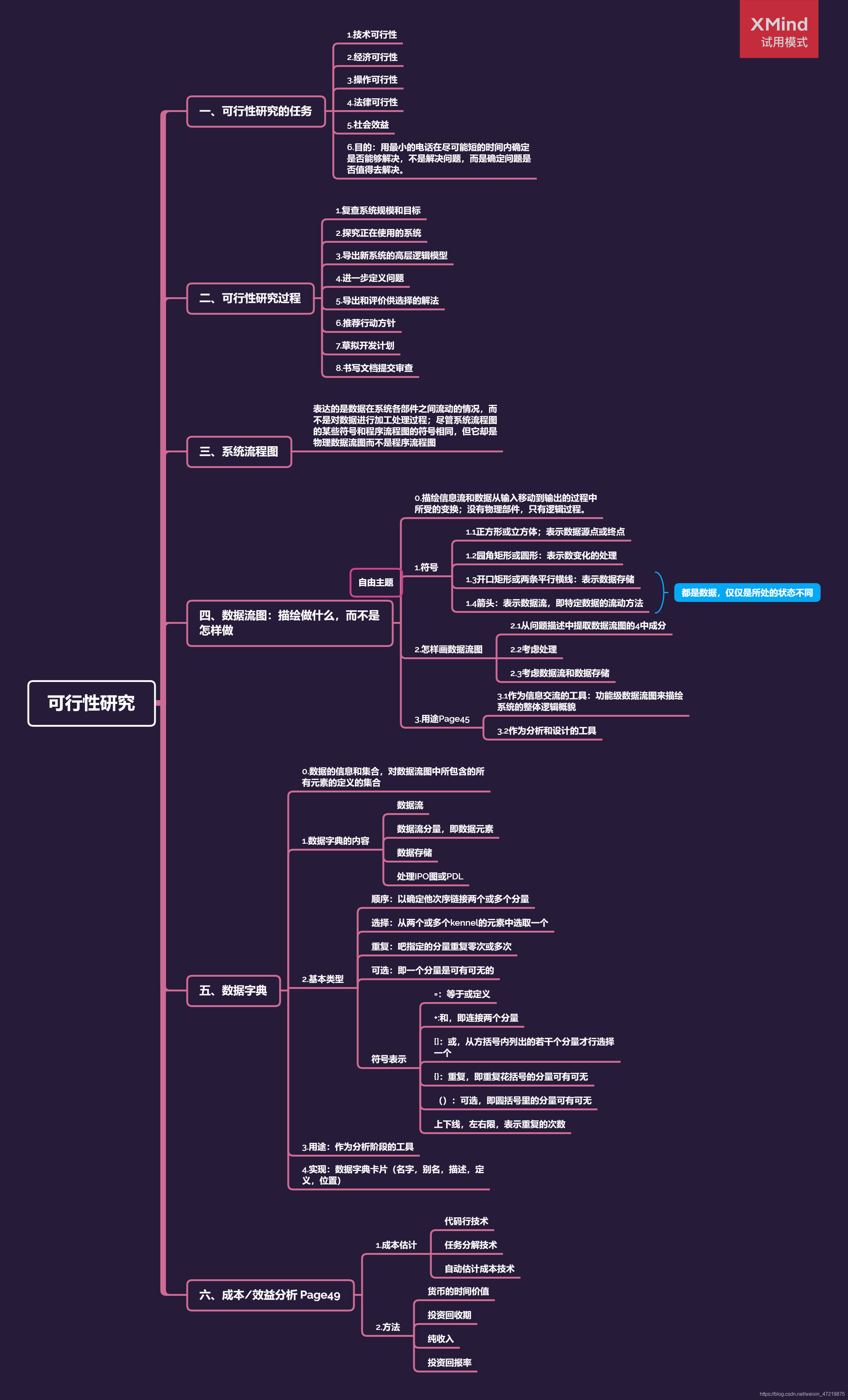

软件工程导论第二章复习总结附思维导图

软件工程导论第二章复习总结附思维导图

一、可行性研究的任务

1.技术可行性
2.经济可行性
3.操作可行性
4.法律可行性
5.社会效益
6.目的：用最小的代价在尽可能短的时间内确定是否能够解决，不是解决问题，而是确定问题是否值得去解决。

二、可行性研究过程

1.复查系统规模和目标
2.探究正在使用的系统
3.导出新系统的高层逻辑模型
4.进一步定义问题
5.导出和评价供选择的解法
6.推荐行动方针
7.草拟开发计划
8.书写文档提交审查

三、系统流程图

表达的是数据在系统各部件之间流动的情况，而不是对数据进行加工处理过程；尽管系统流程图的某些符号和程序流程图的符号相同，但它却是物理数据流图而不是程序流程图

四、数据流图：描绘做什么，而不是怎样做

0.描绘信息流和数据从输入移动到输出的过程中所受的变换；没有物理部件，只有逻辑过程。
1.符号
1.1正方形或立方体；表示数据源点或终点
1.2园角矩形或圆形：表示数变化的处理
1.3开口矩形或两条平行横线：表示数据存储（都是数据，仅仅是所处的状态不同）
1.4箭头：表示数据流，即特定数据的流动方法（都是数据，仅仅是所处的状态不同）
2.怎样画数据流图
2.1从问题描述中提取数据流图的4中成分
2.2考虑处理
2.3考虑数据流和数据存储
3.用途Page45
3.1作为信息交流的工具：功能级数据流图来描绘系统的整体逻辑概貌
3.2作为分析和设计的工具

五、数据字典

0.数据的信息和集合，对数据流图中所包含的所有元素的定义的集合
1.数据字典的内容
数据流
数据流分量，即数据元素
数据存储
处理IPO图或PDL
2.基本类型
顺序：以确定他次序链接两个或多个分量
选择：从两个或多个kennel的元素中选取一个
重复：吧指定的分量重复零次或多次
可选：即一个分量是可有可无的
符号表示
=：等于或定义
+:和，即连接两个分量
[]：或，从方括号内列出的若干个分量才行选择一个
{}：重复，即重复花括号的分量可有可无
（）：可选，即圆括号里的分量可有可无
上下线，左右限，表示重复的次数
3.用途：作为分析阶段的工具
4.实现：数据字典卡片（名字，别名，描述，定义，位置）

六、成本/效益分析 Page49

1.成本估计
代码行技术
任务分解技术
自动估计成本技术
2.方法
货币的时间价值
投资回收期
纯收入
投资回报率
