一文说清——FP6291与FP6291C特性详解与应用场景

        FP6291和 FP6291C都是电流模式控制的异步升压DC-DC 转换器，采用PWM（脉宽调制）控制，内置 MOSFET，适用于便携式电子设备、LCD 显示器、充电器等应用。两款芯片是PIN对PIN的；两款芯片的差异主要是固定PWM频率和开关峰值电流不同，下面我会做个详细的介绍和对比。

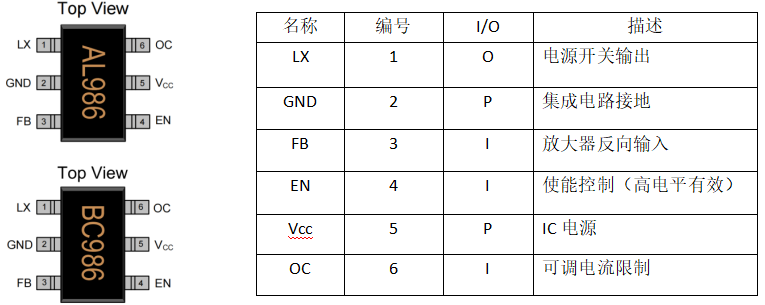

一、芯片引脚描述

二、工作原理

1. 基本升压转换原理

        两款芯片通过控制内部MOSFET的开关动作，将输入电压升高至更高的输出电压。具体过程如下：

        导通阶段（MOSFET ON）：内部MOSFET导通，电流流经电感和MOSFET到地，电感储能（电流线性增加）。

        关断阶段（MOSFET OFF）：MOSFET关断，电感释放能量，通过二极管向输出电容和负载供电，输出电压被提升。

2.电流模式PWM控制

        两款芯片均采用峰值电流模式控制，通过检测电感电流与误差放大器输出的补偿信号比较，生成PWM波形。内置斜率补偿电路，确保占空比超过50%时系统仍能稳定工作。

3.反馈与输出电压调节

        输出电压通过外部电阻分压网络（连接到FB引脚）调节，公式为：

4.关键功能和保护模块

        软启动（Soft Start）

        启动时，误差放大器输出被缓慢释放，逐步增加PWM占空比，避免输入浪涌电流和输出电压过冲。

        过流保护（OCP）

        通过OC引脚外接电阻（如20kΩ）设定峰值电流限制，公式：

        过压保护（OVP）

        若FB引脚断开导致输出电压超过16V，立即关闭MOS，防止损坏后级电路。

        过温保护（OTP）

        结温超过150°C时关闭MOSFET，降温至120°C后自动恢复。

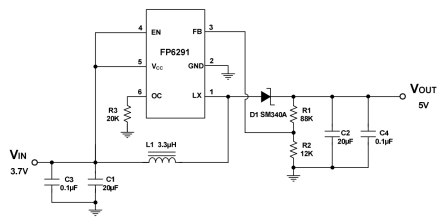

三、典型电路原理图

四、芯片差异化对比

型号	FP6291	FP6291C
内部固定PWM频率	1MHz	500kHz
开关峰值电流	2.5A	3A
OCP电流限制范围	0.5A~2.5A（电阻19k~96k）	0.5A~3A（电阻16k~96k）

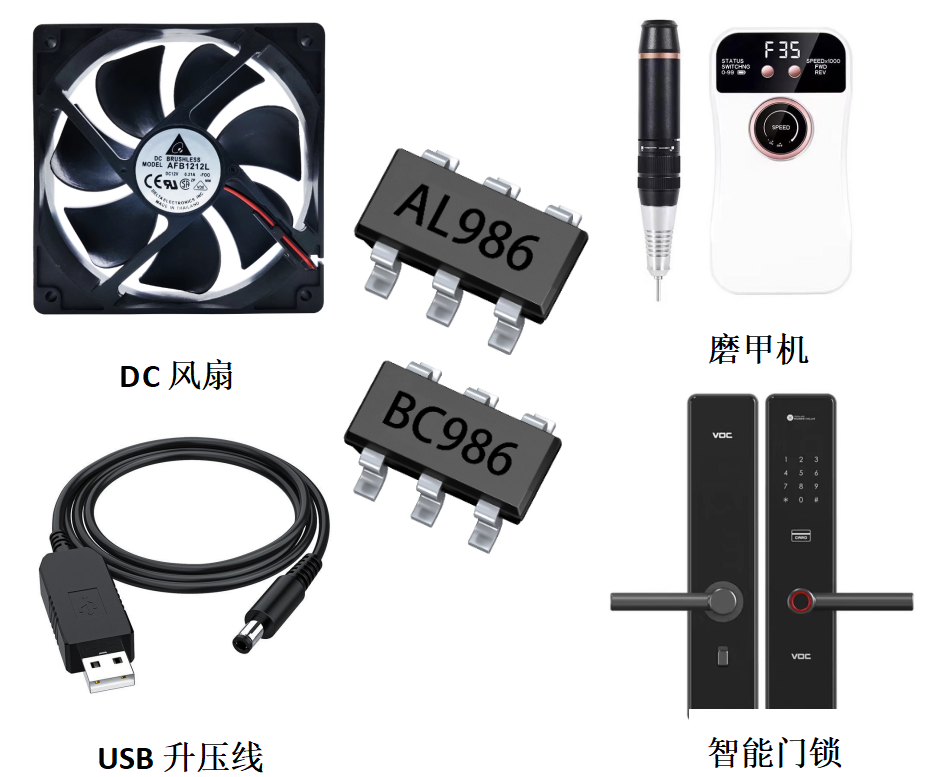

五、芯片应用案例分析

· 适配芯片：FP6291/FP6291C

①DC风扇：内置斜率补偿技术，避免风扇电机反电动势导致的振荡问题。

②USB升压线：SOT23-6L封装，小体积，适合便携式设计。

③磨甲机：过温过流保护，确保高负载下的系统安全。

④智能门锁：转换效率高，减少能量损耗，延长续航。

六、芯片其他参数对比

型号	FP6291	FP6291C
静态电流	0.19mA	0.19mA
软启动时间	7ms	7ms
输入电压范围	2.6V~5.5V	2.6V~5.5V
输出电压	最高12V（可调）	最高12V（可调）
过温保护	150°C (滞后 30°C)	150°C (滞后 30°C)
过流保护	支持 (0.5A ~ 2.5A)	支持 (0.5A ~ 3A)
短路保护	支持	支持

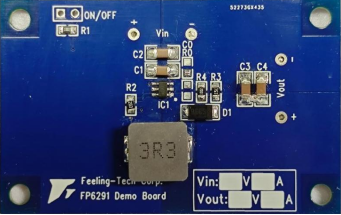

七、Demo板及其升压相关参数设计

测试Demo板

测试条件：电子负载恒流1A（FP6291）
输入电压（V）	输入电流（A）	输出电压（V）	输出电流（A）	效率（%）
2.746	2.330	5.2	1	81.27
2.954	2.135	5.2	1	82.45
3.156	1.937	5.2	1	85.06
3.363	1.780	5.2	1	86.87
3.567	1.651	5.2	1	88.30
3.770	1.546	5.2	1	89.22
3.971	1.455	5.2	1	90
4.175	1.371	5.2	1	90.85

八、总结和选型建议

        FP6291和 FP6291C 均为异步升压恒压转换器，内置 MOSFET，适用于便携式电子设备、LCD 显示器、充电器等应用。主要区别在于电流和内部固定PWM频率不同。FP6291 内置mos开关峰值电流为2.5A，内部固定PWM频率为1MHz；而 FP6291C内置mos开关峰值电流为3A，内部固定PWM频率为500KHz。两者是PIN对PIN的，替换时需调整电流限制电阻。两款芯片在功能上非常相似，我们可以根据用户实际需求选择。
