- 我们在做PCB的时候,因为外壳结构等因素,可能需要在板子中间挖空

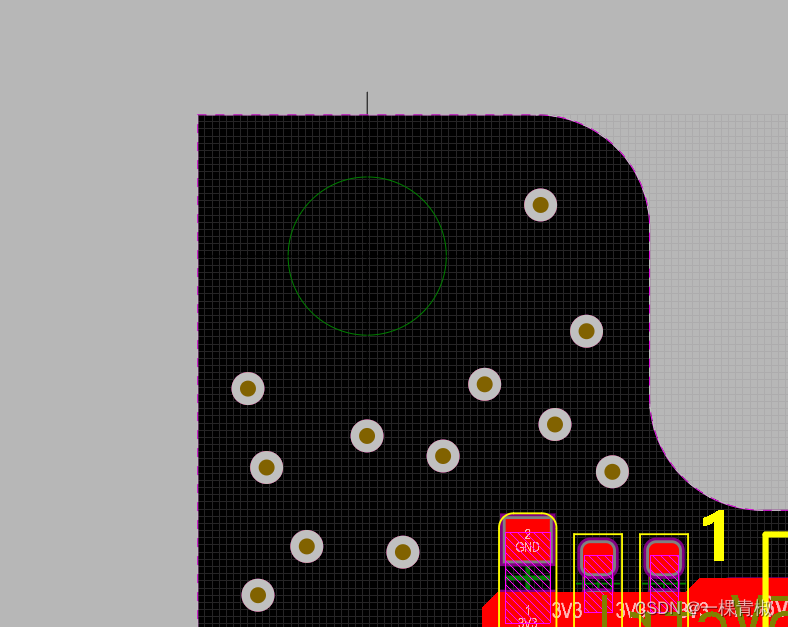

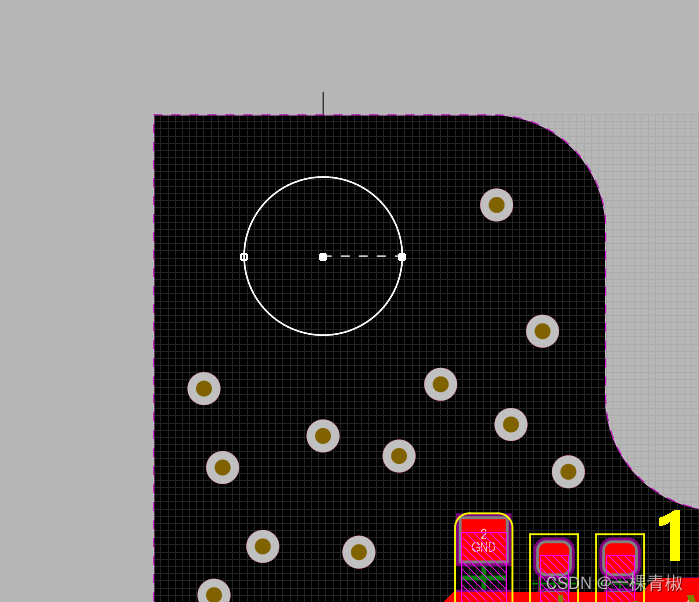

- 选中这个圈(也可以是其他形状,注意要是闭合的区域);

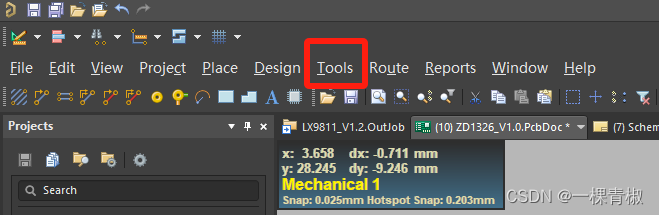

- 点开Tools;
- 点击 Convert;
- 再点击 Create board cutout from the selected primitives (这里我的电脑截不了图,按描述来即可);

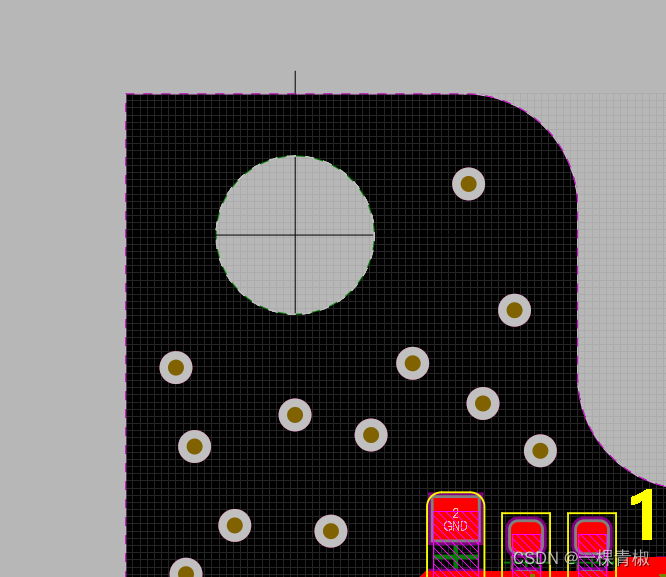

- 即可挖空这一块,如下;

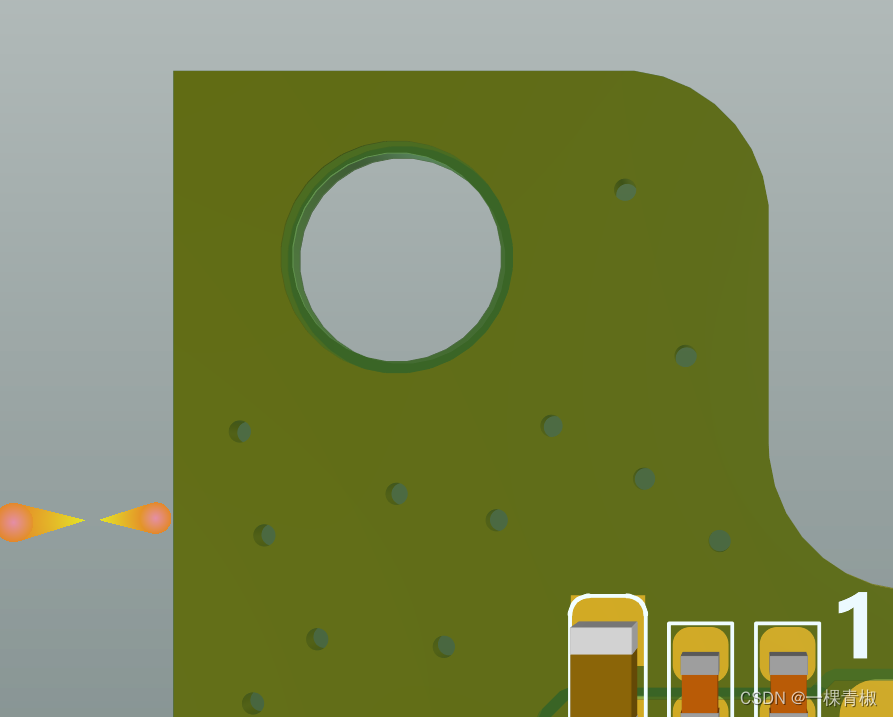

- 铺完铜后,就是一个洞(可以做螺丝孔)
- 拓展:也可以直接用一个pad,放到对应位置上,就是一个有包边的螺丝孔

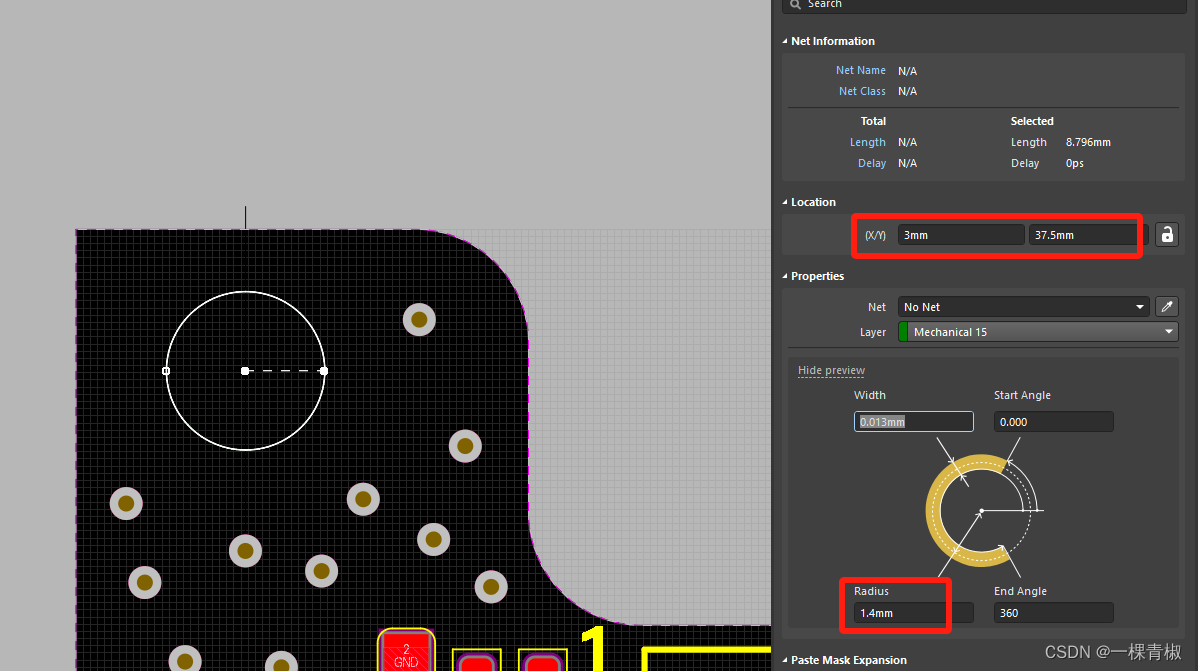

- 选中这个圈,记下它的半径和坐标(注意:这里1.4mm代表半径哦)

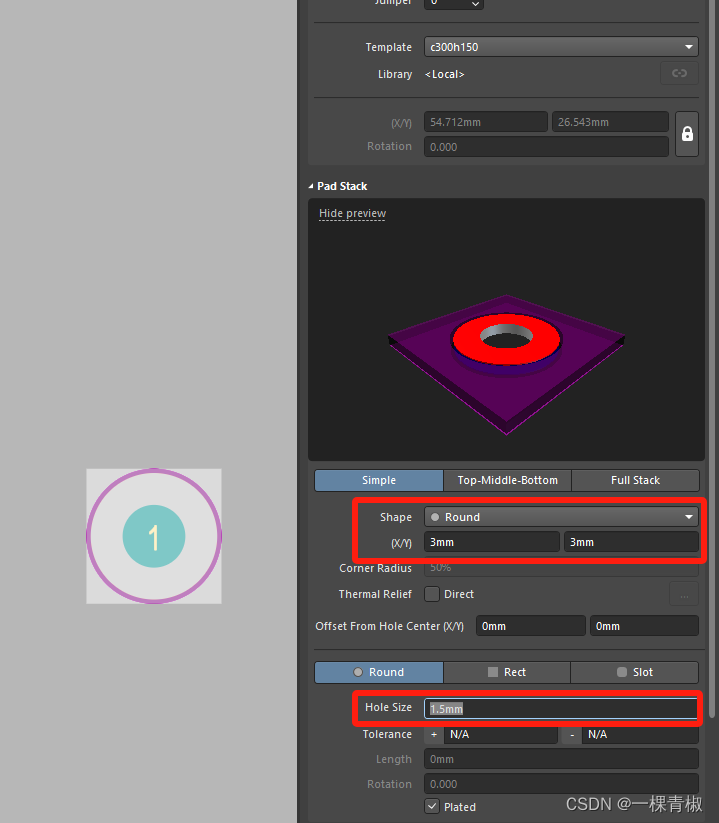

- 新增一个螺丝孔pad,查看参数如下;

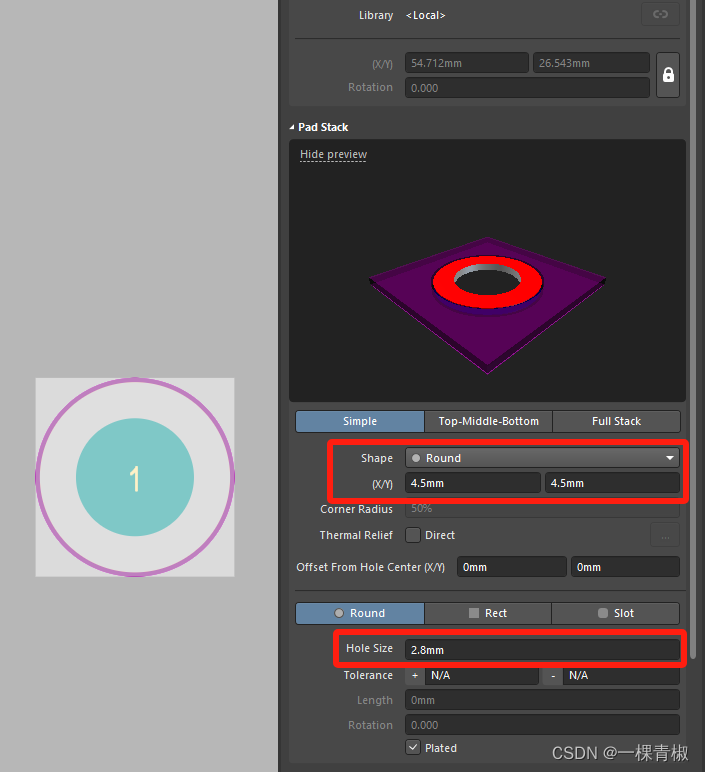

- 接下来修改参数,使这个洞和圆孔对齐;
- 形状选圆形round;
- X/Y代表pad的长和宽,自定义长宽,≥hole size即可;
- hole size代表洞的直径哦,等于上面圈半径的两倍;
- 接下来设置坐标,使它与圈对齐;

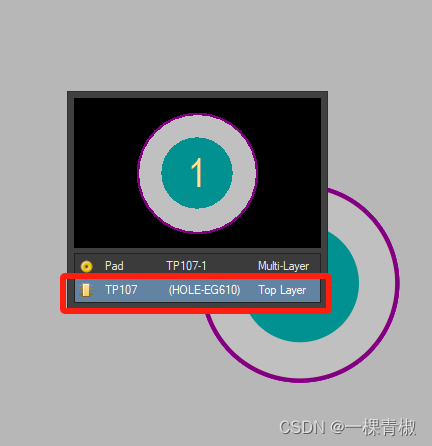

- 需要双击pad,选中designator(我这个是TP107);

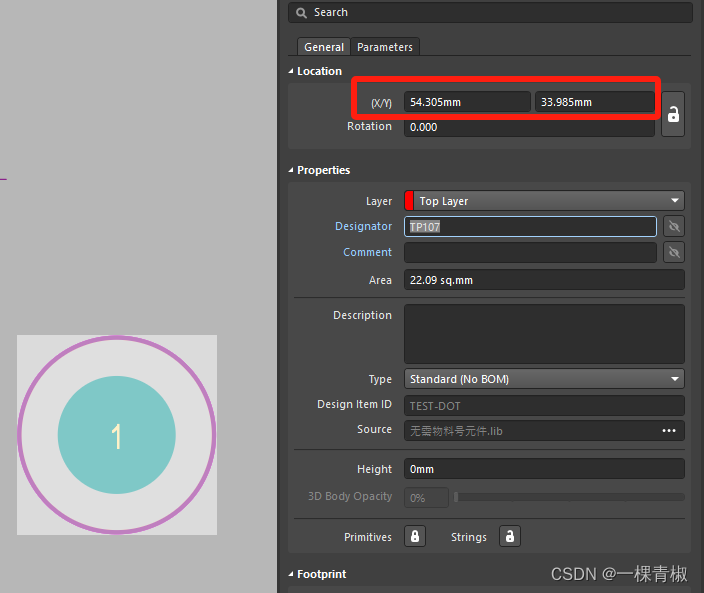

- 现在就可以修改location坐标了;
- X/Y代表横纵坐标,与上面那个圈保持一致;

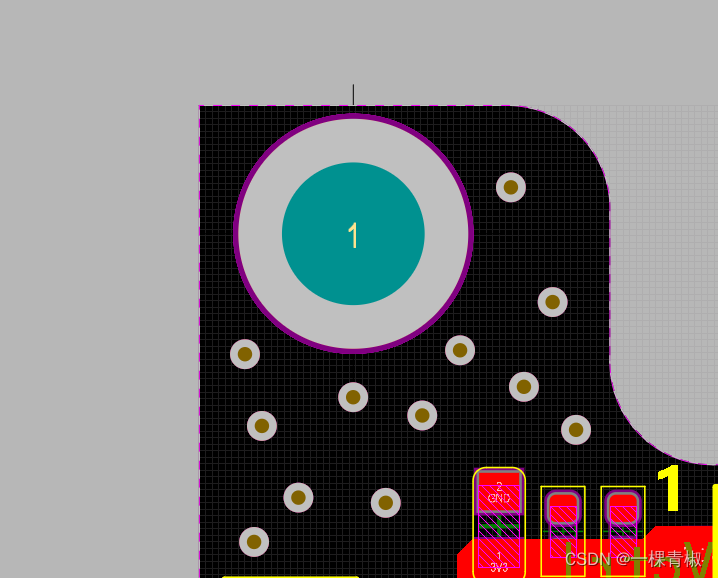

- 修改完之后的样子;
- 有时我们需要这个孔接GND,操作如下;

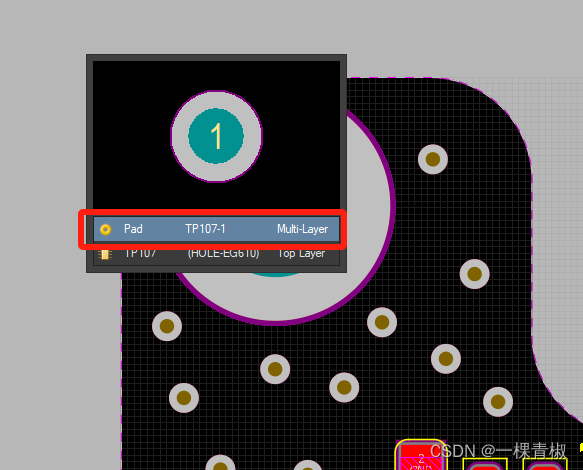

- 双击pad,选择Pad;

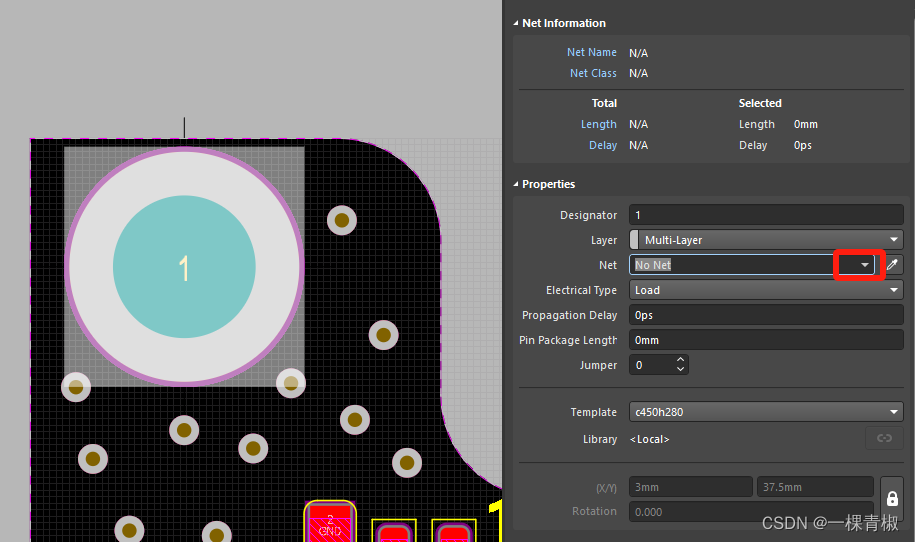

- 在Net中选择要连接的线(这里选择GND);

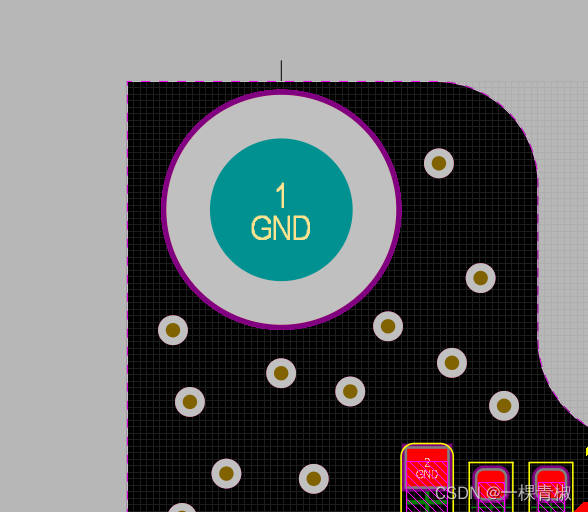

- 选择完之后的2D样子;

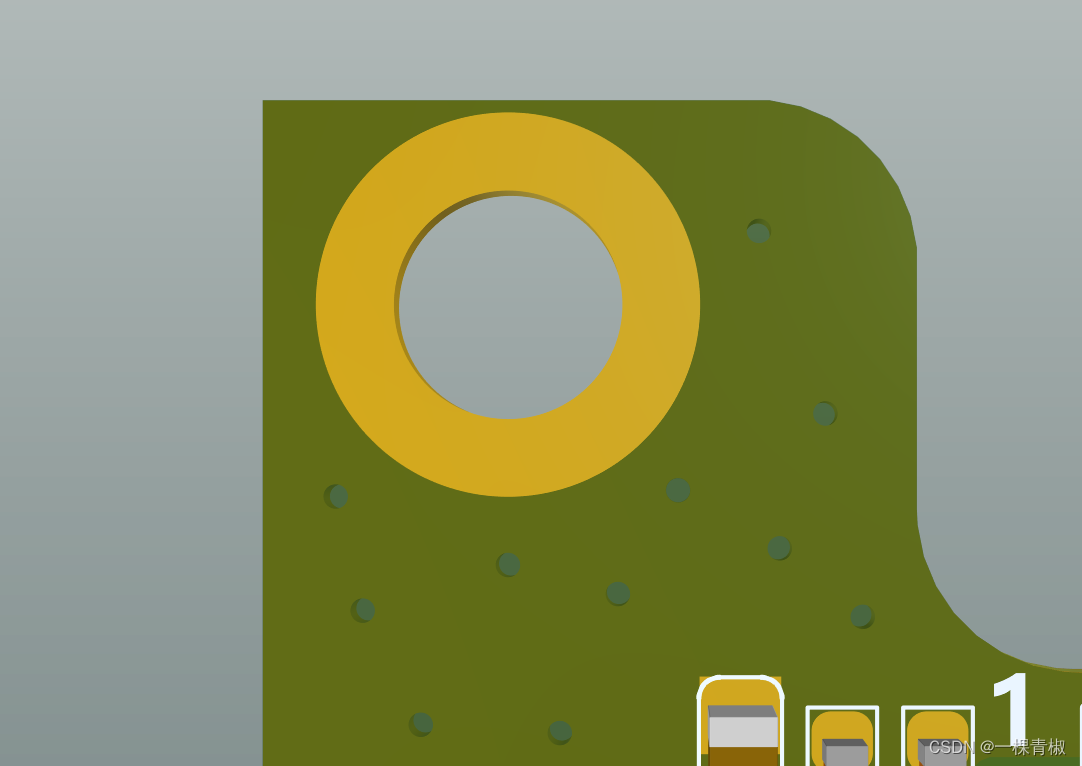

- 铺完铜后,3D视图下的样子;
END
注:全部是自己的经验,如有更好的方法,欢迎交流
