Mathcad tips_波特图绘制

目录

1.定义变量

2.定义传递函数

3.绘制波特图

---

1.定义变量

先定义一个范围变量，范围变量中的.. 是使用；（分号按键敲出）

上述语句定义范围变量，范围是0.001到600，间距是0.1。

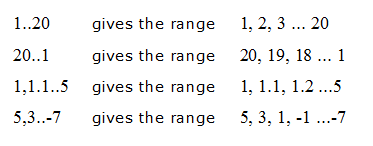

其它范围变量如下（左侧是代码，右侧是范围）

2.定义传递函数

定义需要绘制的传递函数

上述操作，使用编程工具（programming）中的add line 和 local definition

  i或j，表示虚单位。注意，必须键入1i或1j，而不是i和j，单击表达式外部时，“1”将消失。

3.绘制波特图

然后敲击@符号 ，绘制图像，如下图

 此时不是对数坐标，需要修改，双击图像，启用x轴的对数比例，并启用X轴的网格线

180/π 是弧度转换成角度。

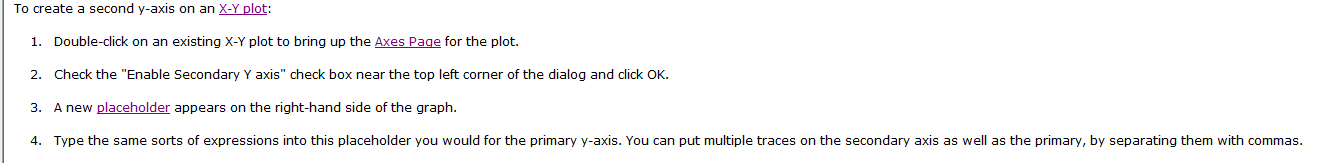

绘制第二个的y轴，采用下图的方法，双击plot 然后使能第二个y轴即可。

附录1，数值计算和符号计算

数学计算有数值计算与符号计算之分。

这两者的根本区别是 : 数值计算的表达式、矩阵变量中不允许有未定义的自由变量 , 而符号计算可以含有未定义的符号变量。
