05 DC-AC逆变器（DCAC Converter / Inverter）简介

已于 2023-03-11 11:28:53 修改
阅读量7.3k 收藏 139
点赞数 12
分类专栏： 电力电子 文章标签： 嵌入式硬件
于 2023-02-25 17:03:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47397155/article/details/129191570
版权

文章目录

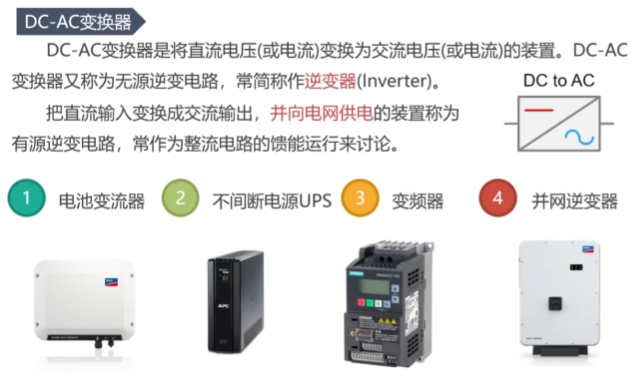

0、概述

在这里插入图片描述

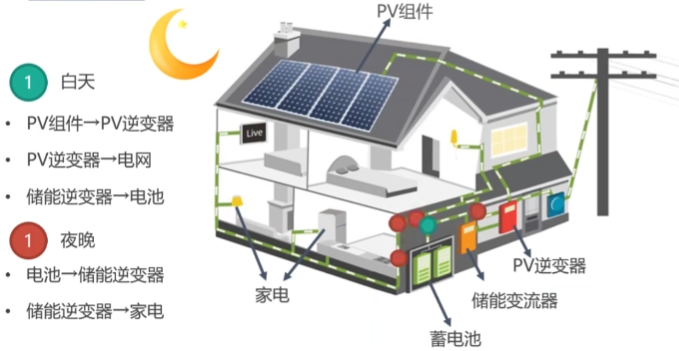

  • 并网逆变器（民用）
    在这里插入图片描述

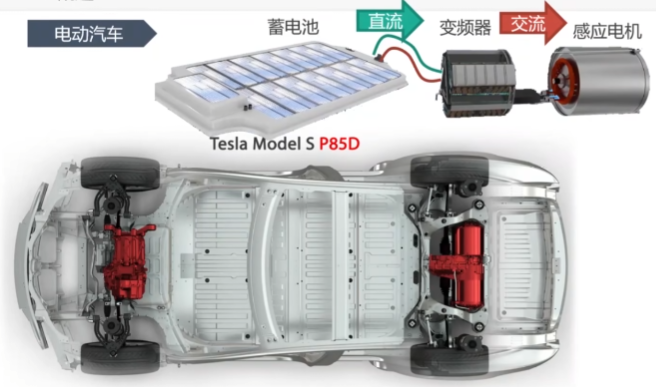

  • 电动汽车
    在这里插入图片描述
逆变原理

在这里插入图片描述
在这里插入图片描述
600伏以下是MOSFET的天下，以上就考虑IGBT出场啦

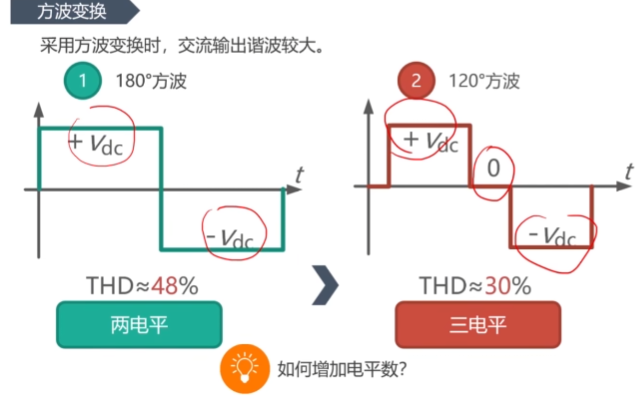

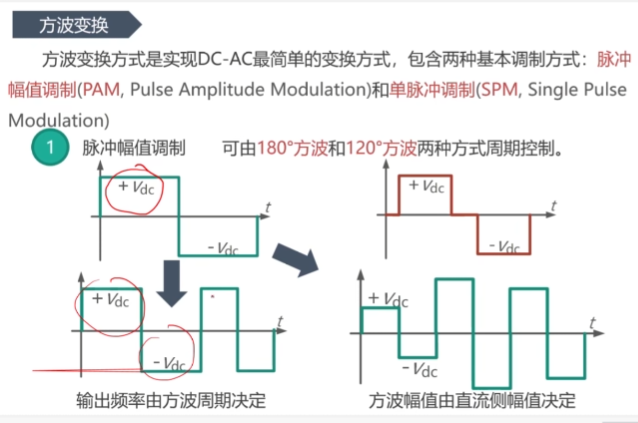

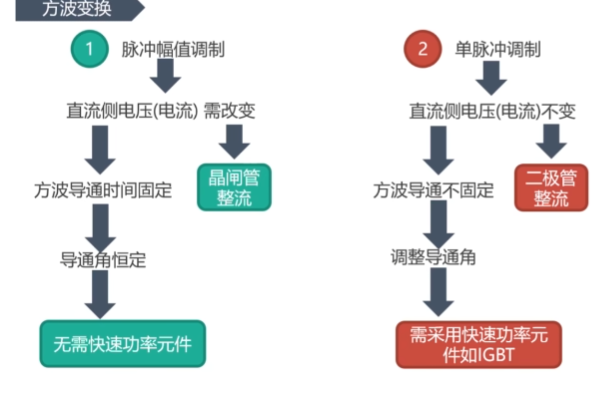

方波变换

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

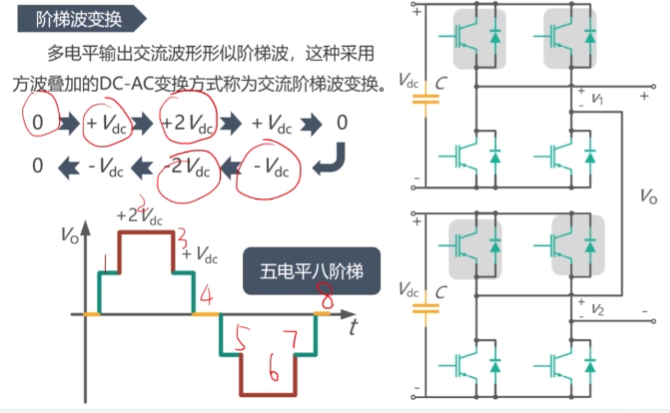

阶梯波变换

在这里插入图片描述
多电平更接近正弦波

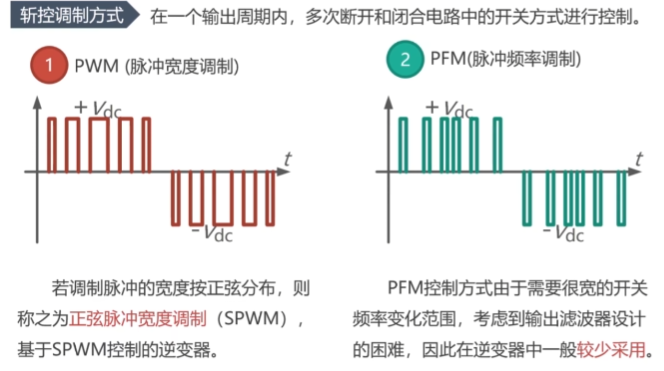

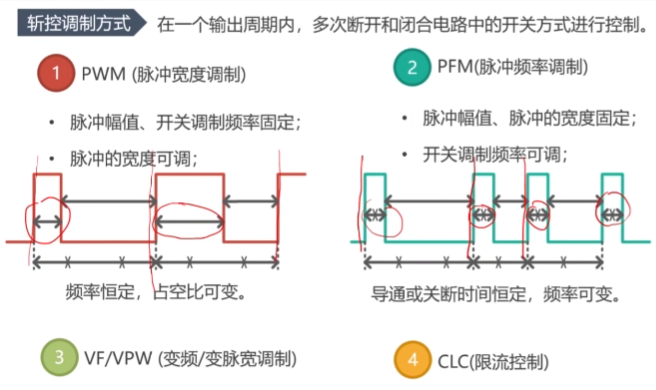

斩控调制方式

在这里插入图片描述
在这里插入图片描述

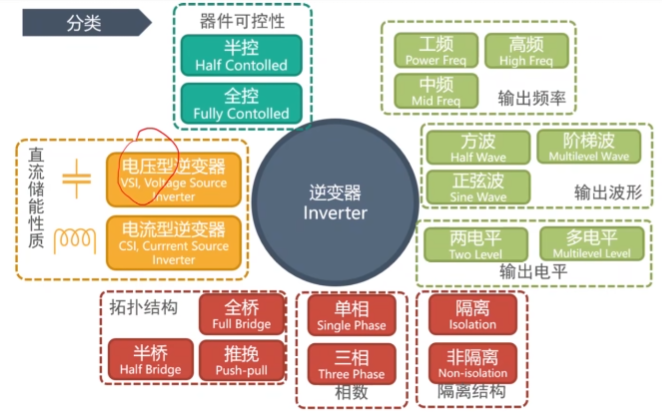

逆变器分类

在这里插入图片描述

逆变器波形指标

在这里插入图片描述
THD通常用来衡量交流电输出电平的质量，一般要求小于5%以内

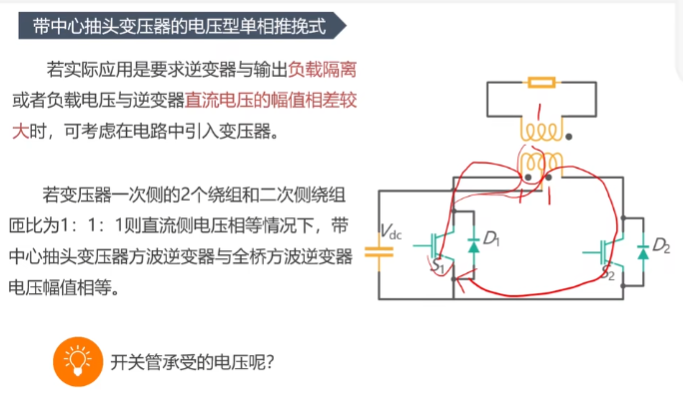

1、方波变换器A 单相

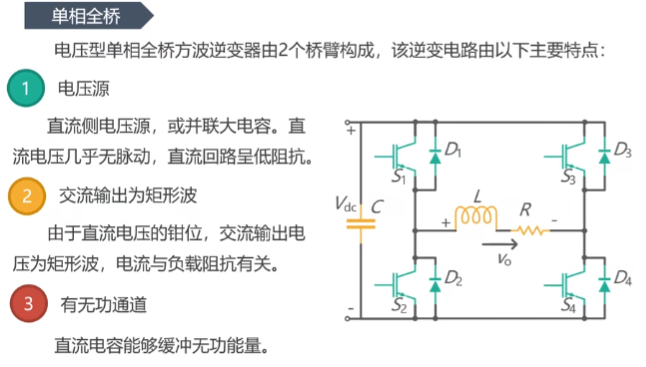

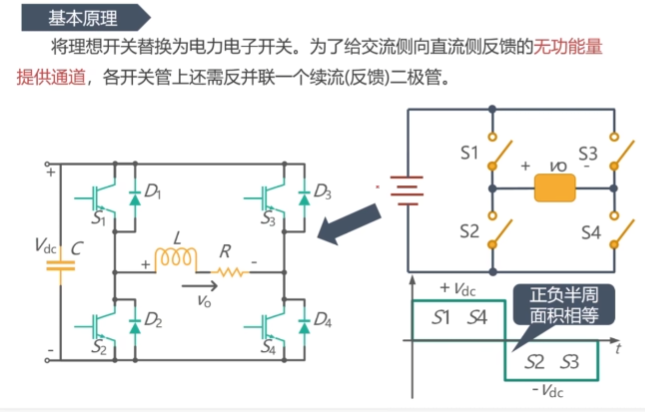

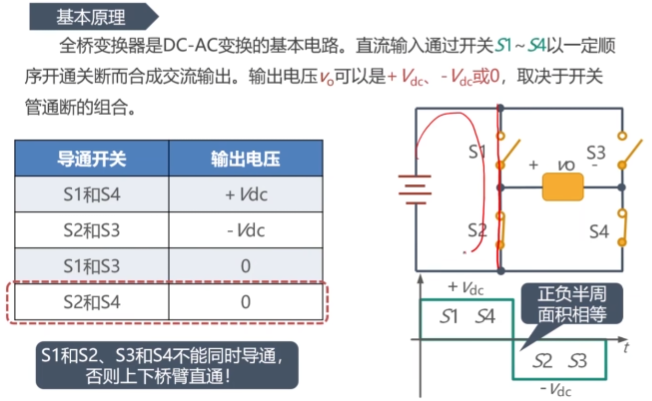

单相全桥

在这里插入图片描述上述的反并联二极管能够缓冲无功能量

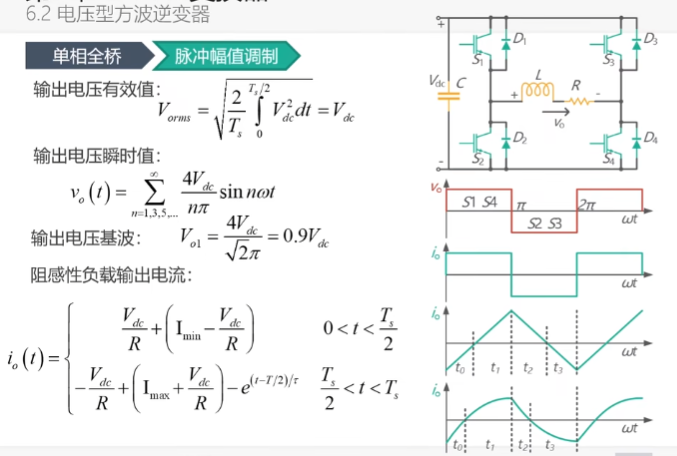

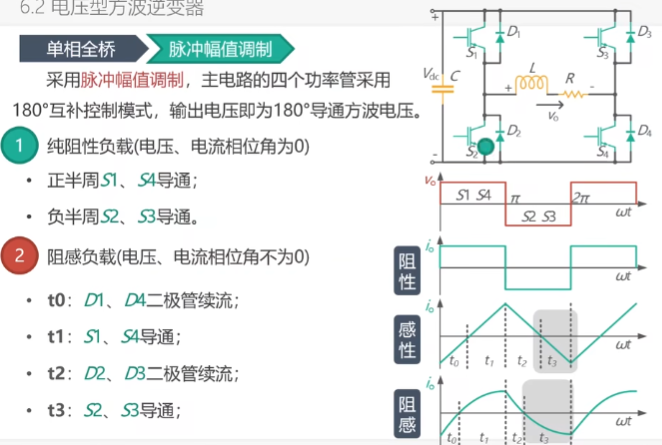

  • 脉冲幅值调制
    在这里插入图片描述在这里插入图片描述

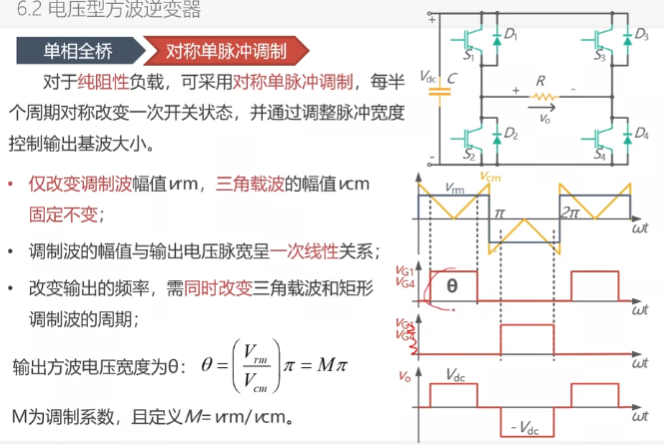

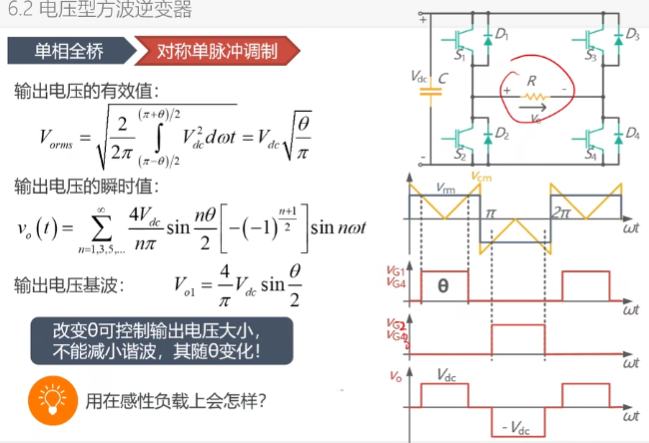

对称单脉冲调制

在这里插入图片描述
在这里插入图片描述

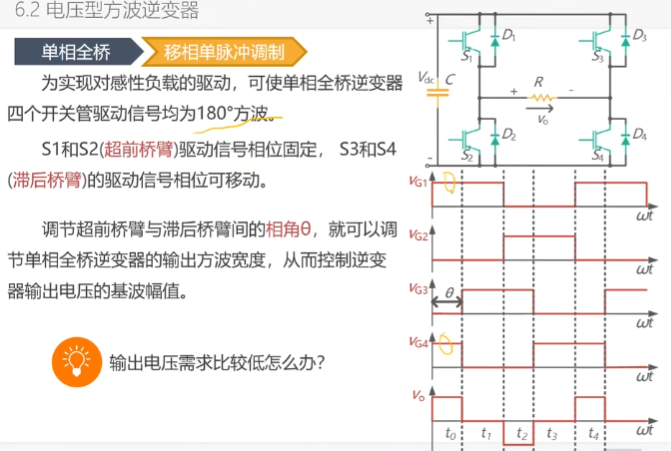

移相单脉冲调制

在这里插入图片描述

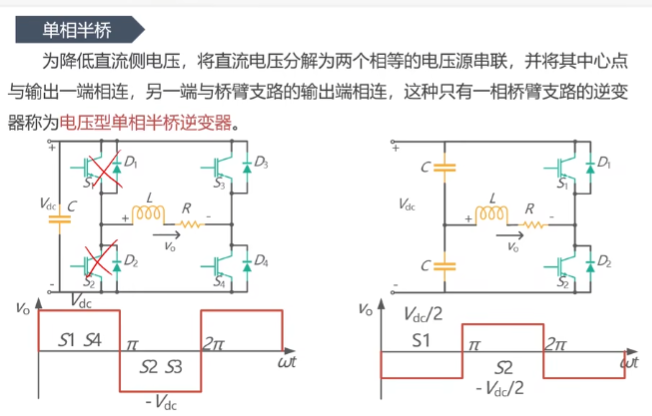

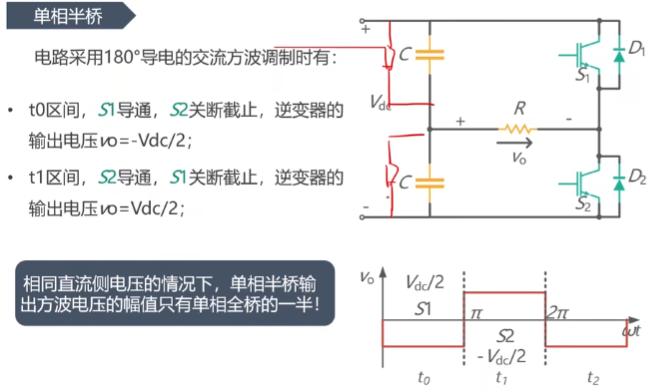

单相半桥

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

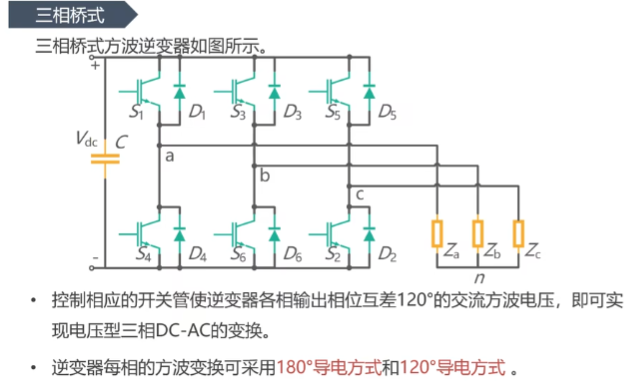

2、方波变换器B 三相

在这里插入图片描述

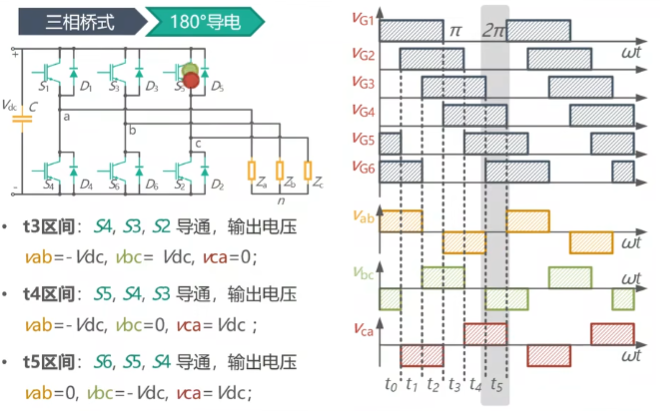

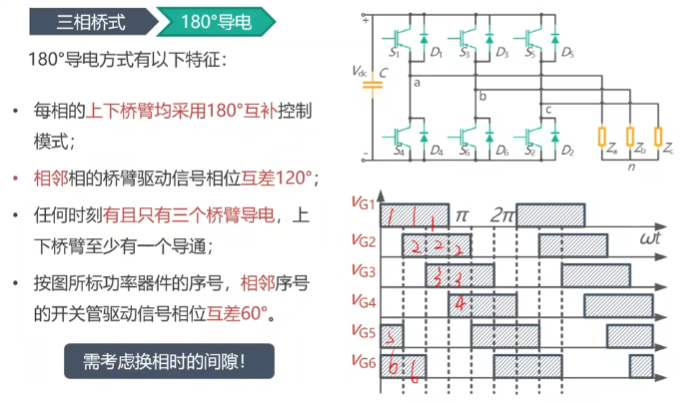

180度导通

在这里插入图片描述

  • 开关管180度导通，线电压120度导通
    在这里插入图片描述
    在这里插入图片描述

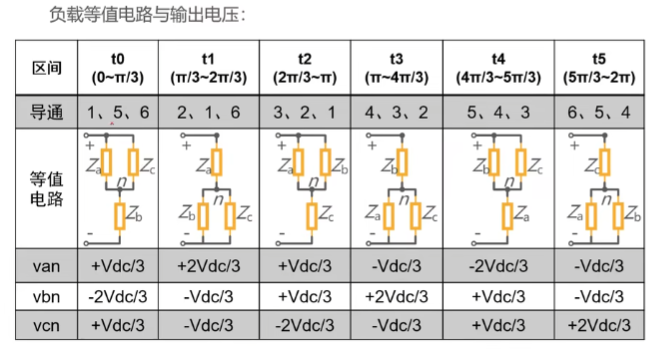

  • 相电压（通过线电压==》相电压）
    三相电压分相、线，火零为相、火火线。
    三相电流分相、线，绕组为相、火线线。
    在这里插入图片描述

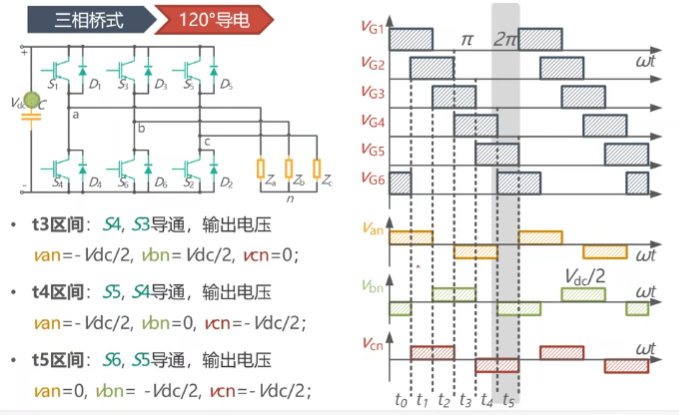

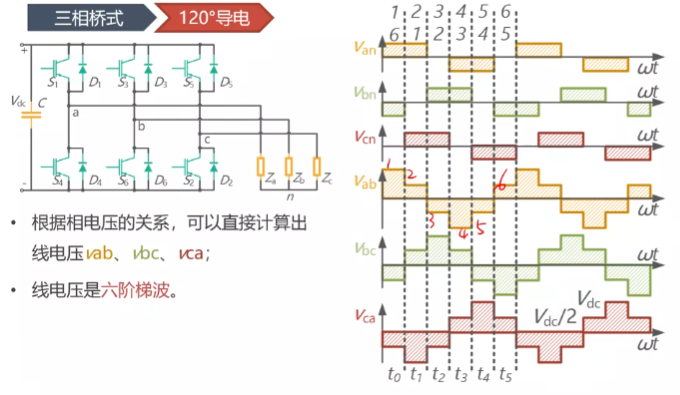

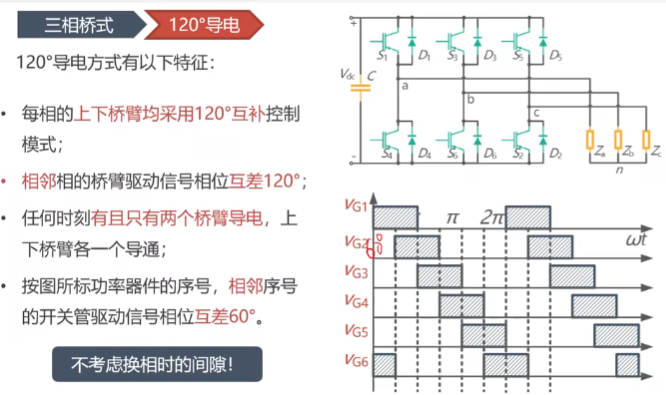

120度导通（线、相的关系与180度相反）

在这里插入图片描述
（图有误）在这里插入图片描述
在这里插入图片描述

3、阶梯波逆变器

在这里插入图片描述
在这里插入图片描述

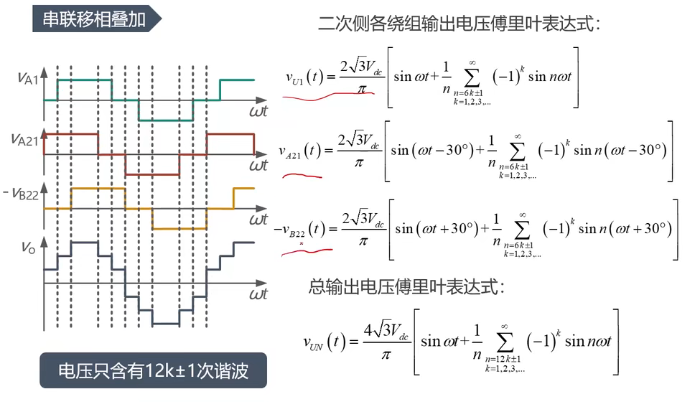

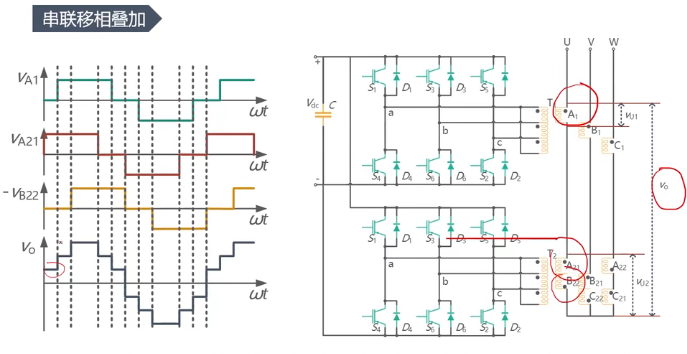

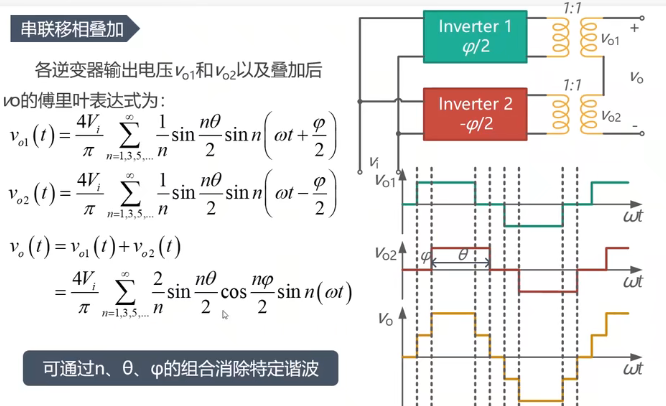

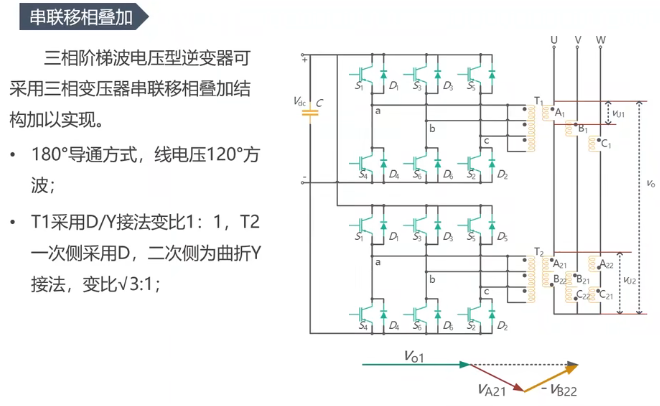

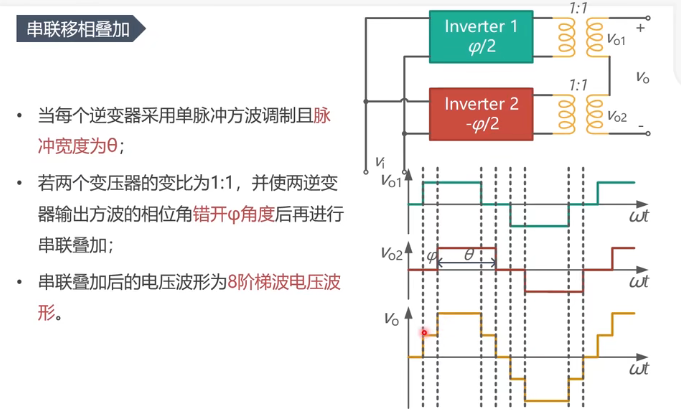

移相 可以用控制器逆变方式， 也可以用变压器。（下面使用变压器移相）
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

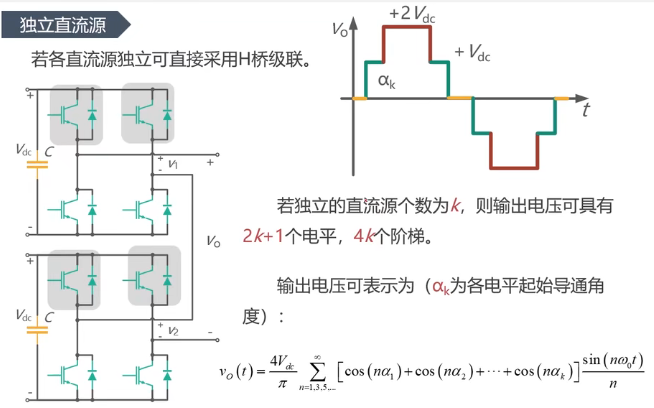

独立直流源

在这里插入图片描述
场合光伏电板（很多独立的Vdc就是单块光伏板）

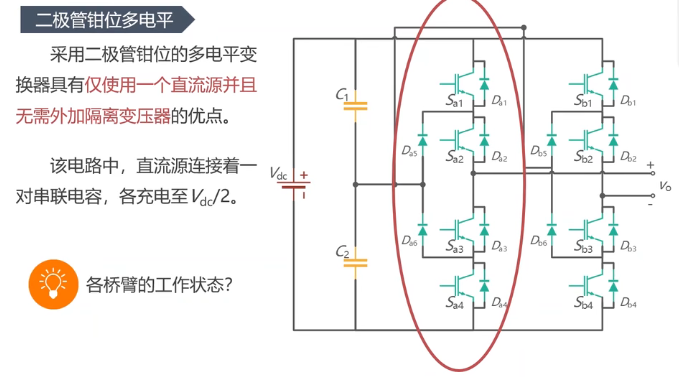

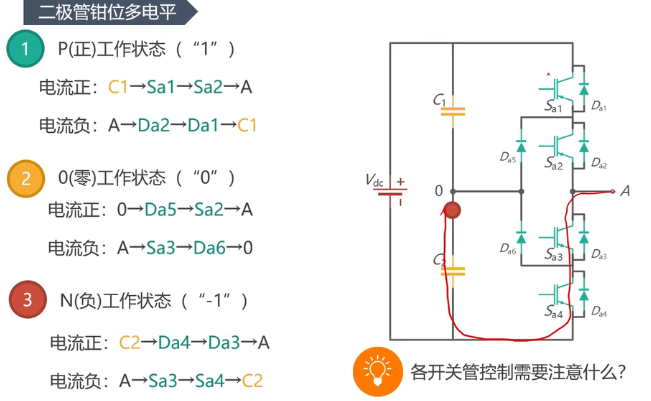

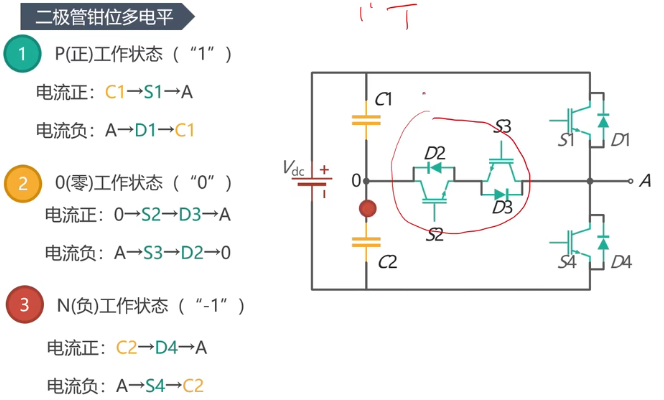

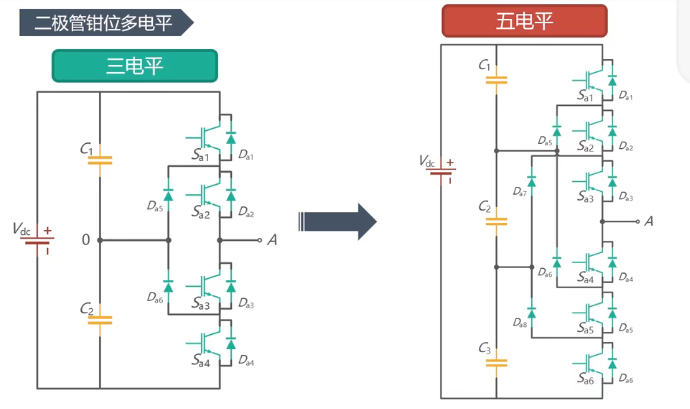

二极管钳位多电平

在这里插入图片描述

  • 一字型三电平
    在这里插入图片描述
  • T字型三电平
    在这里插入图片描述
  • 无电平
    在这里插入图片描述
4、正弦波逆变器（被老师鸽了）
5、小结（被老师鸽了）
