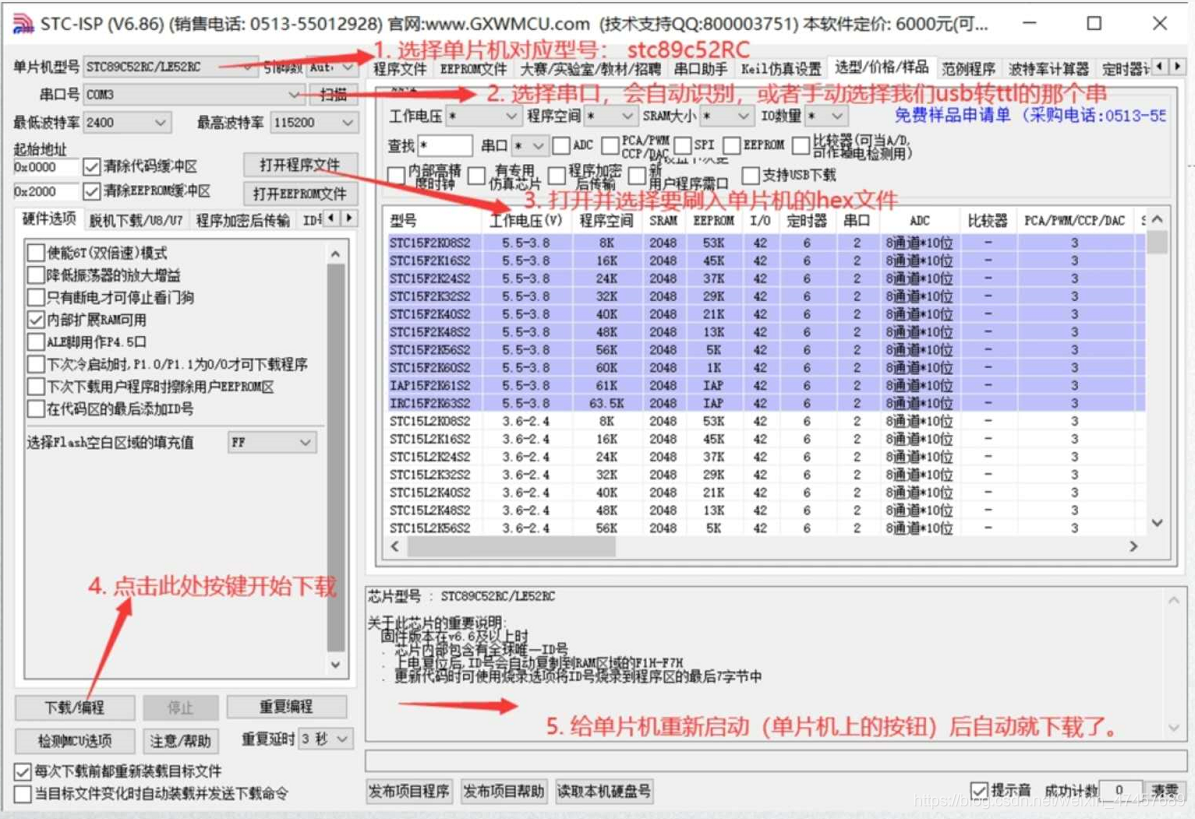

本文档详细介绍了使用51单片机、继电器、USB-TTL模块和2272-M4遥控模块制作遥控灯的过程。通过编程keil4，实现了根据遥控器按键控制灯光开关及闪烁功能。代码中定义了各按键对应的灯操作，并使用STC-ISP烧写软件将程序烧录到单片机。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

最近玩了一个遥控灯，在这做一下记录。

一、需要的材料如下图：

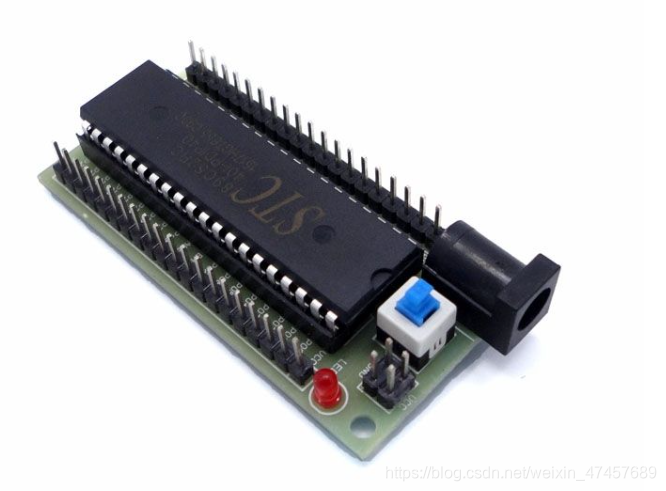

1.最小系统的51单片机

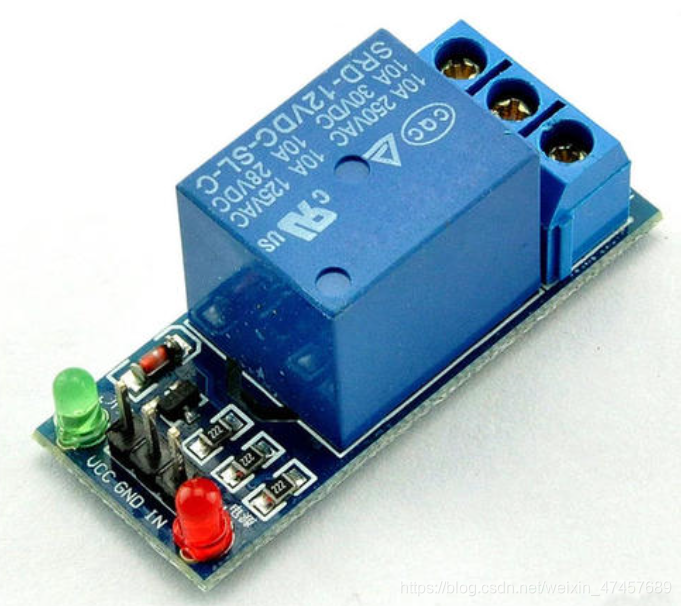

2.一路的继电器

在这里插入图片描述

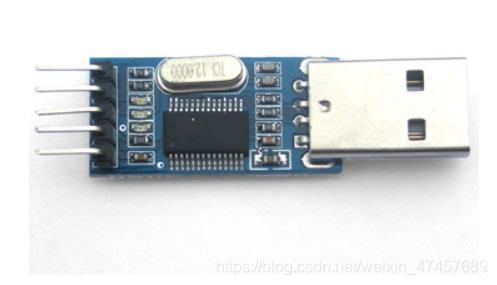

3.usb-ttl模块
在这里插入图片描述

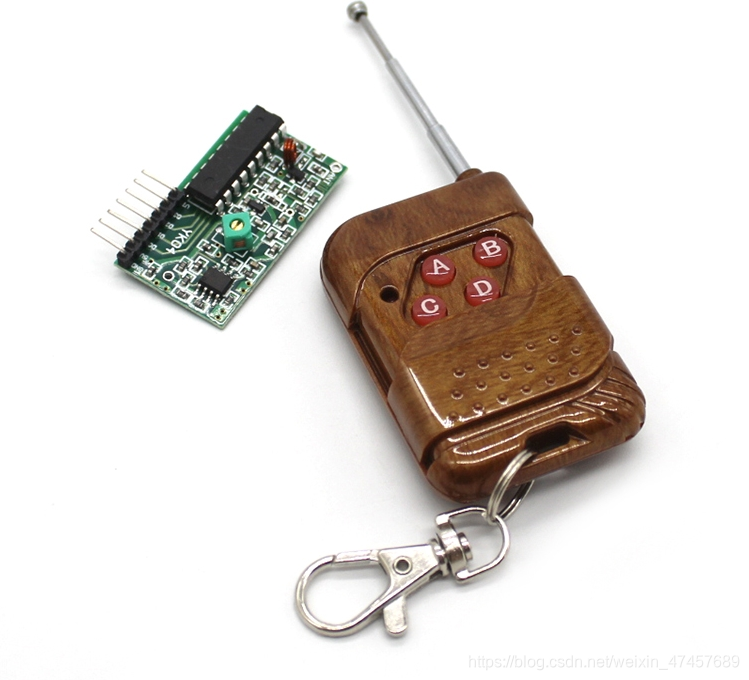

4.2272-M4模块遥控

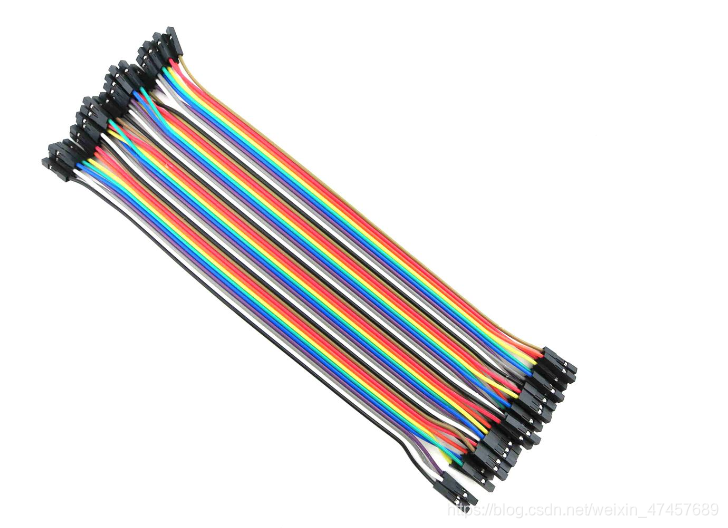

5.若干条杜邦线

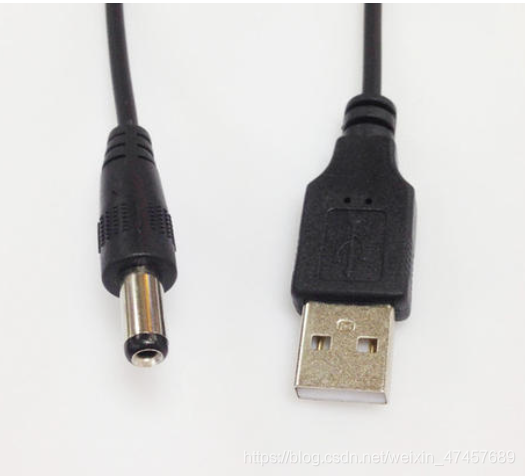

6.数据线DC头

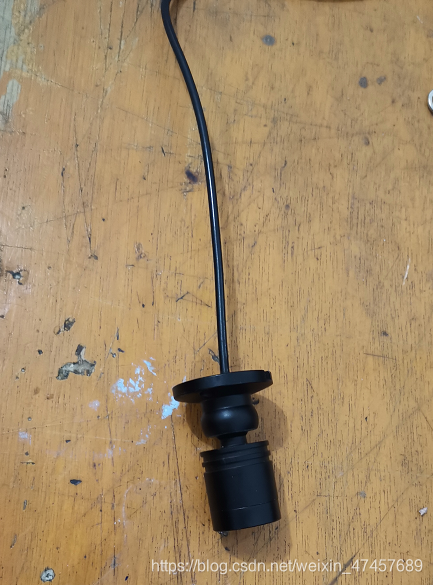

7.一个灯

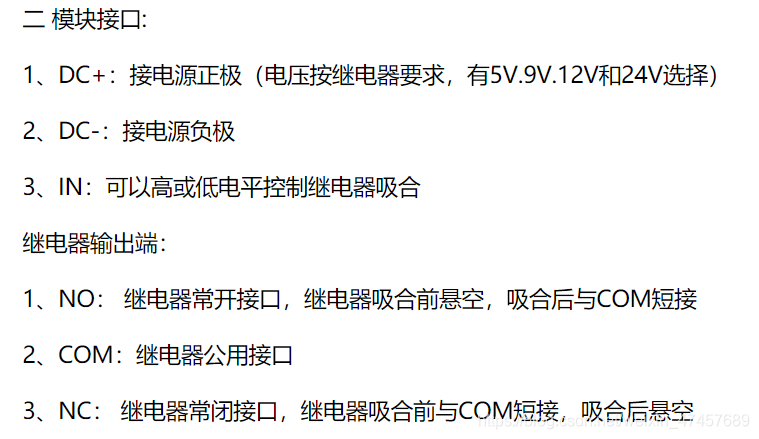

二、工具齐全了下面是接线了：

在这里插入图片描述

三、下面我们得需要一个开发环境编程 keil

在这里插入图片描述
我这里用的是keil4
步骤：
1.在桌面或者你指定位置建立一个文件夹存放程序的相关文件
2.在文件夹里面建立一个.c的文档。
3.打开keil文件
4.

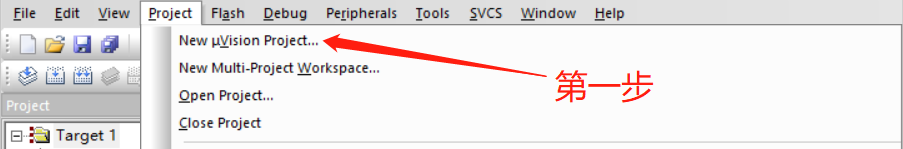

5.建立一个新工程（给工程起名字）

6. 在这里插入图片描述
7.打开你刚才建立文件夹中.c的文档。

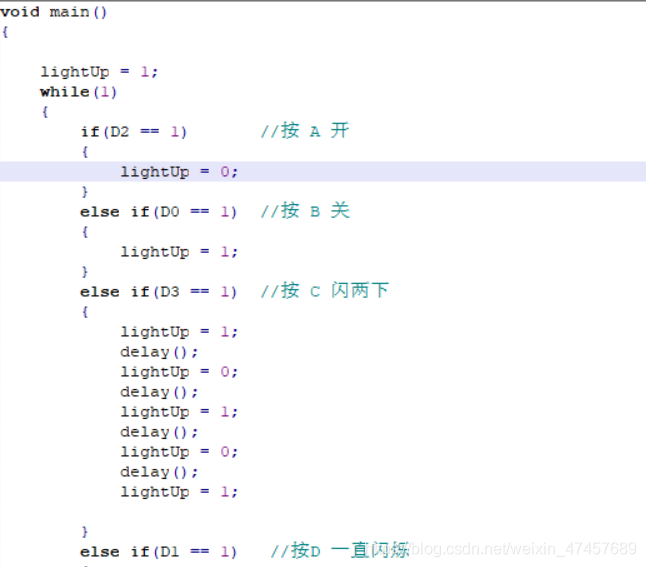

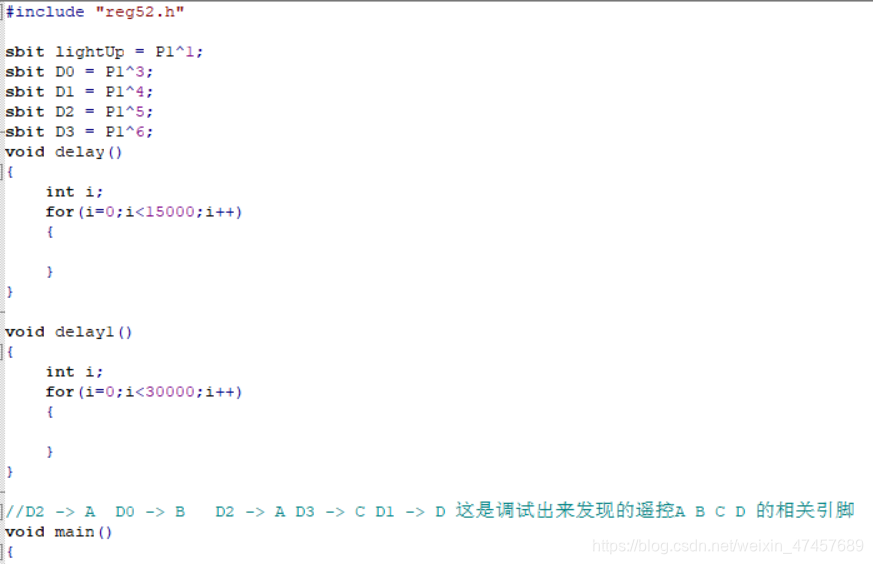

8.然后就可以写代码，代码如下：

#include "reg52.h"

sbit jiDianQi = P1^1;
sbit D0 = P1^3;
sbit D1 = P1^4;
sbit D2 = P1^5;
sbit D3 = P1^6;
void yanChi()
{
	int i;
	for(i=0;i<15000;i++)
	{

	}
}

void yanChi1()
{
	int i;
	for(i=0;i<30000;i++)
	{

	}
}

//D1 -> D  D0 -> B   D2 -> A D3 -> C
void main()
{
//	int i;
	jiDianQi = 1;
	while(1)
	{
	   	if(D2 == 1)	 //按 A 开
		{
			jiDianQi = 0;
		}
		else if(D0 == 1) //按 B 关
		{
			jiDianQi = 1;
		}
		else if(D3 == 1)  //按 C 闪两下
		{
			jiDianQi = 1;
			yanChi();
			jiDianQi = 0;
			yanChi();
			jiDianQi = 1;
			yanChi();
			jiDianQi = 0;
			yanChi();
			jiDianQi = 1;

		}

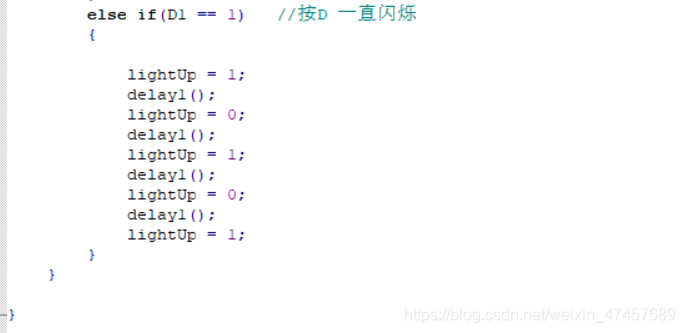

		else if(D1 == 1)		   //按D 一直闪烁
		{

			jiDianQi = 1;
			yanChi1();
			jiDianQi = 0;
			yanChi1();
			jiDianQi = 1;
			yanChi1();
			jiDianQi = 0;
			yanChi1();
			jiDianQi = 1;
		}
	}

}
