模电实验7 RC桥式正弦波振荡器（文氏桥振荡器）

一、实验目的

1. 掌握RC桥式电路的振荡条件，了解正弦波产生的方法，了解振幅稳定的原理。

2. 学习波形发生器的调整和主要性能指标的测试方法。

二、实验原理

1．振荡器的振荡条件

电路振荡的产生是因为电路受到微小的干扰，当这个微扰经过反馈后强于原输入信号，则经过多次循环反馈后，振幅越来越大，直到电源电压限制了它的振幅为止。通常情况下，反馈为F，放大器增益为A，电路起振的条件为：

1）振幅条件：

|F|·|A|≥1                                   （4-7-1）

2）相位条件：

ΦF+ΦA=2nπ，n=0，1，2 ……                （4-7-2）

2．正弦波振荡电路

正弦波振荡电路由放大电路、选频网络、正反馈网络及稳幅环节组成，其中放大保证电路能够有从起振到动态平衡的过程；选频可以确定电路的振荡频率，保证产生单一的正弦波信号；引入正反馈，使输入信号等于反馈信号；稳幅电路是非线性环节，可以稳定输出信号的幅值。

常见的正弦波振荡器为RC桥式正弦波振荡器，也称文氏桥振荡器，如图4.7.1所示电路由两部分组成，即放大电路和选频网络。其中RC串、并联网络构成正反馈支路，同时兼作选频网络；R1、R2、RW及二极管等元件构成负反馈和稳幅环节，调节RW，可以改变负反馈深度，以满足振荡的振幅条件和改善波形。

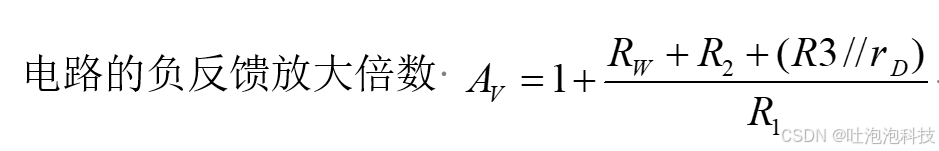

                      （4-7-3）

rD 为二极管正向导通电阻。

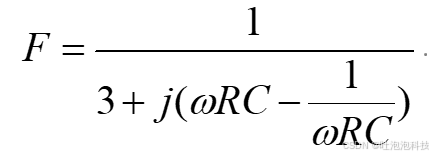

由于RC串并联选频网络的频率特性为

                               （4-7-4）
