模电实验——实验四 RC正弦波振荡器

一、实验目的

1. 进一步学习RC正弦波振荡器的组成及其振荡条件。
2. 学会测量、调试振荡器。

二、实验仪器

1. 双踪示波器
2. 频率计

三、实验原理

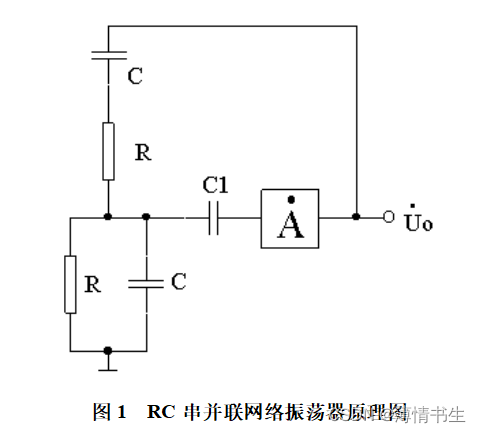

从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。若用R、C元件组成选频网络，就称为RC振荡器，一般用来产生1HZ~1MHZ的低频信号。RC串并联(文氏桥)网络振荡器。电路型式如图1所示：

振荡频率    f0=1/2*pi*R* C

起振条件   |A|>3

电路特点：可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

RC桥式正弦波振荡器（文氏电桥振荡器）

图2 RC串、并联电路构成正反馈支路同时兼作选频网络，R1、R2、RW及二极管等元件构成负反馈和稳幅环节。调节电位器RW，可以改变负反馈深度，以满足振荡的振幅条件和改善波形。利用两个反向并联二极管D1、D2正向电阻的非线性特性来实现稳幅。D1、D2采用硅管（温度稳定性好），且要求特性匹配，才能保证输出波形正、负半周对称。R3的接入是为了削弱二极管非线性影响，以改善波形失真。

电路的振荡频率    f0=1/2*pi*R* C

起振的幅值条件   RF/R1>2

式中RF=RW+R2+（R3||rD），rD——二极管正向导通电阻。

调整RW，使电路起振，且波形失真最小。如不能起振，则说明负反馈太强，应适当加大RF。如波形失真严重，则应适当减小RF。

改变选频网络的参数C或R，即可调节振荡频率。一般采用改变电容C作频率量程切换，而调节R作量程内的频率细调。

四、实验内容

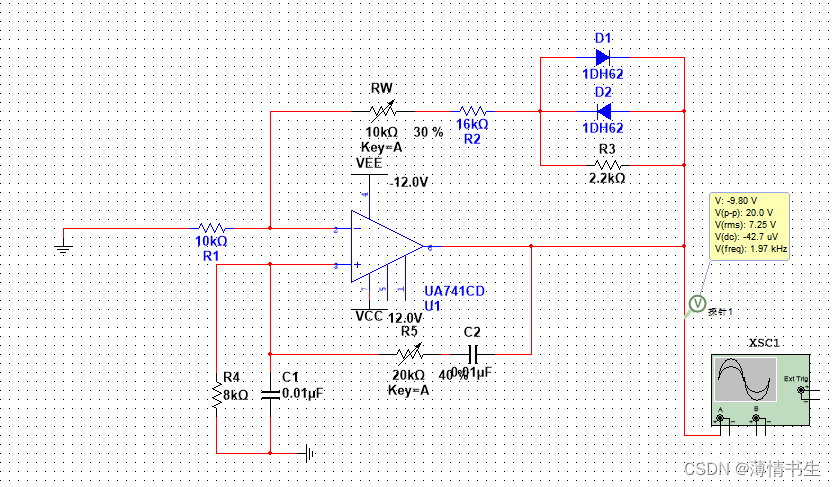

1、按图2正确连接线路。

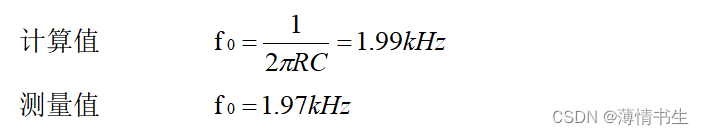

2、用频率计或示波器测量振荡频率，并与计算值进行比较。

注：通过探针可以直接读出振荡频率。

3、改变Ｒ或Ｃ值，用频率计或示波器测量振荡频率，并与计算值进行比较。

由公式f0=1/2*pi*R* C可知增大R或C，输出振荡信号的频率减小；减小R或C，输出振荡信号的频率增大。

RC正弦波振荡器multisim仿真源文件
