【GD32F427开发板试用】神经网络模型部署

本篇文章来自极术社区与兆易创新组织的GD32F427开发板评测活动,更多开发板试用活动请关注极术社区网站。作者:东东_dxGGN2

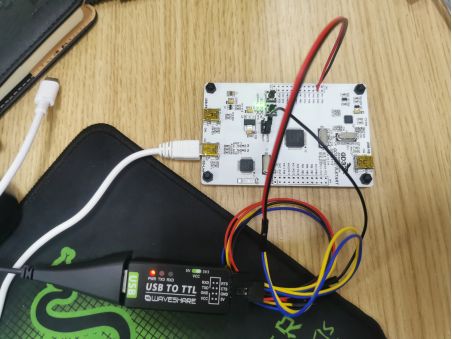

先上接线图,仍旧没有排针

使用的软件是STM32CubeIDE,选择的芯片是STM32F427VIT6,实际的芯片是GD32F427RKT6。
模型和代码会在文章最后附上链接,下面进入正题。

-打开STM32CubeIDE

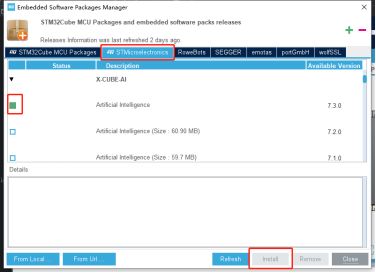

-Help->Manage Embedded Software Packages

-下载

-新建STM32工程,选择STM32F427VIT6

-配置RCC、SYS

-配置TIM2,Clock Source 设置为Internal Clock,PSC设置239,ARR设置499

-配置USART2,波特率115200,8N1,GPIO口均设置推挽输出和上拉。

-配置PC6为输出,并设置USER LABEL为LED1,与开发板上丝印对应

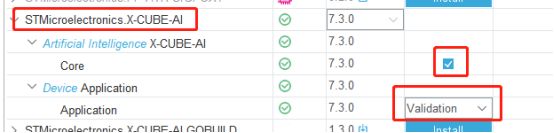

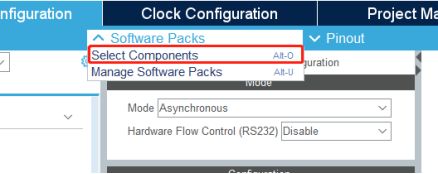

-勾选

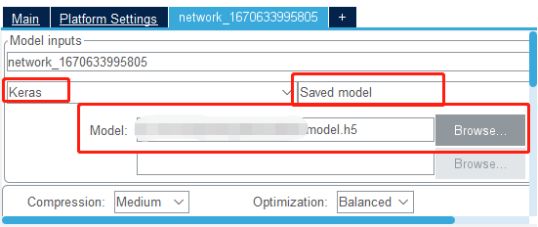

-选择模型,模型会随代码一起给出

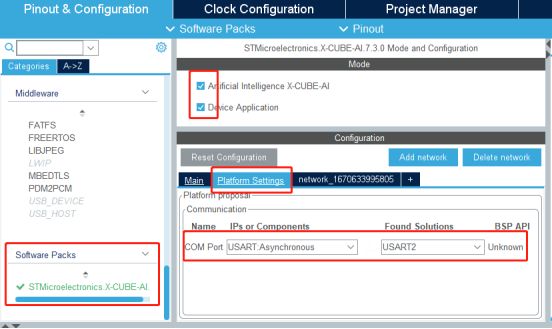

-下拉并选择,一个一个来,一个完成了再进行下一步

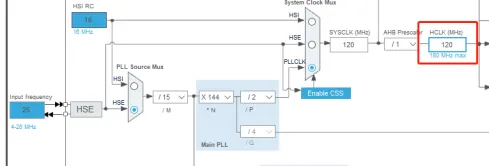

-时钟先配置120M,ST最高180M,实际GD32可以达到240M

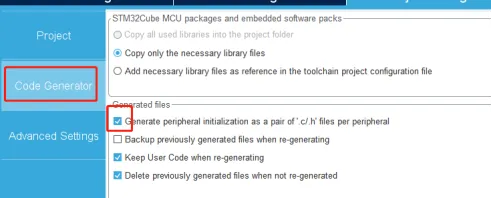

-选择后生成代码

-下面是代码部分
-main.c文件修改
–将144修改为288,即将120M修改为240M
–初始化部分增加HAL_TIM_Base_Start_IT(&htim2);

-修改stm32f4xx_it.c文件
–增加定义uint16_t cnt_1 = 0;
–TIM2_IRQHandler函数中增加

if(htim2.Instance == TIM2){
    cnt_1 ++ ;
    if(cnt_1 >= 1000){
        HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
        cnt_1 = 0;
    }
}

-编译代码并下载到开发板

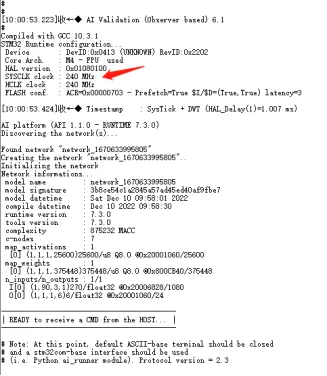

-使用串口调试助手打开,能收到如下图所示内容,没有的话按一下reset键;观察程序有没有运行可以查看板载的LED1灯是否闪烁。

-打开IDE
–回到配置模型的部分

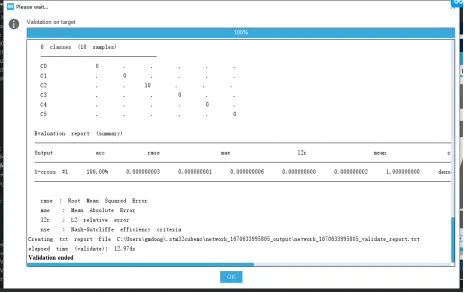

–点击下面的按钮,若出现成功,则配置成功。

-代码和模型在如下百度网盘获取
链接:https://pan.baidu.com/s/13o69…
提取码:9x81
–来自百度网盘超级会员V5的分享

-完
