RS-485通讯

本文介绍了RS-485通讯协议,包括其改进自RS-232的特点,如抗干扰性增强、差分信号传输、网络结构和半双工特性。还详细讲述了如何在STM32中配置和使用RS-485,以及处理数据发送和接收时的延时和中断问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

RS-485通讯协议简介

        与CAN类似,RS-485是一种工业控制环境中常用的通讯协议,它具有抗干扰能力强、传输距离远的特点。RS-485通讯协议由RS-232协议改进而来,协议层不变,只是改进了物理层,因而保留了串口通讯协议应用简单的特点。

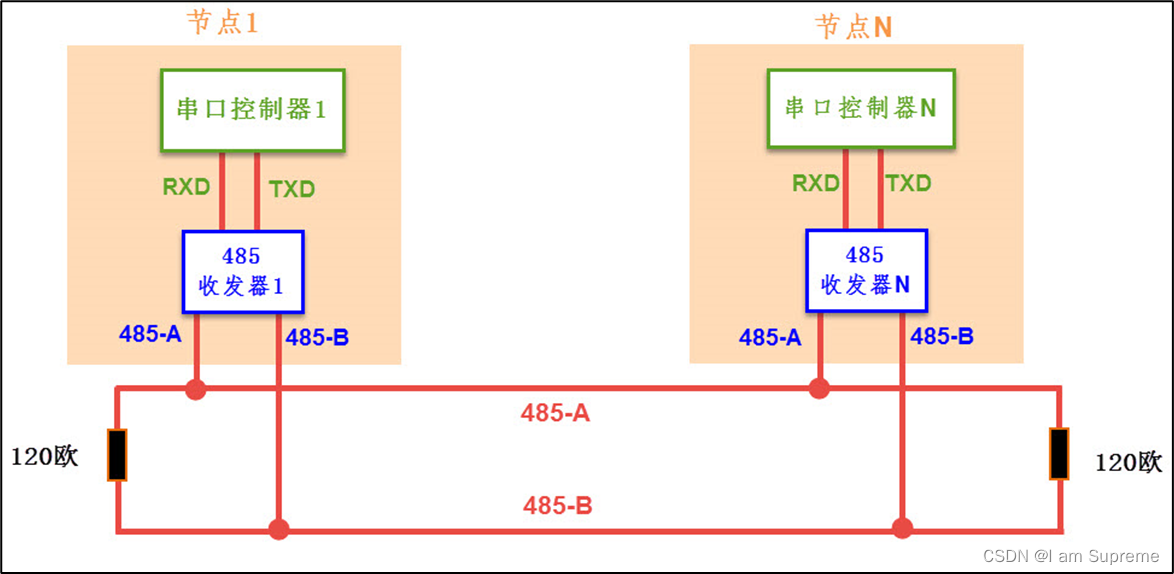

        对比CAN 通讯网络,可发现它们的网络结构组成是类似的,每个节点都是由一个通讯控制器和一个收发器组成,在RS-485 通讯网络中,节点中的串口控制器使用RX 与TX 信号线连接到收发器上,而收发器通过差分线连接到网络总线,串口控制器与收发器之间一般使用TTL 信号传输,收发器与总线则使用差分信号来传输。发送数据时,串口控制器的TX 信号经过收发器转换成差分信号传输到总线上,而接收数据时,收发器把总线上的差分信号转化成TTL 信号通过RX 引脚传输到串口控制器中。

RS-485物理层

        差分信号线具有很强的抗干扰能力,特别适合应用于电磁环境复杂的工业工业控制环境中,RS-485协议主要是把RS-232的信号改进成差分信号,从而大大提高了抗干扰特性,

        RS-485通讯网络的最大传输距离可达1200米,总线上可挂载128个通讯节点,而由于RS-485网络只有一对差分信号线,它使用差分信号来表达逻辑,当AB两线间的电压差为+2V~+6V时表示逻辑1,当电压差为-6V~-2V 表示逻辑0,在同一时刻只能表达一个信号,所以它的通讯是半双工形式的

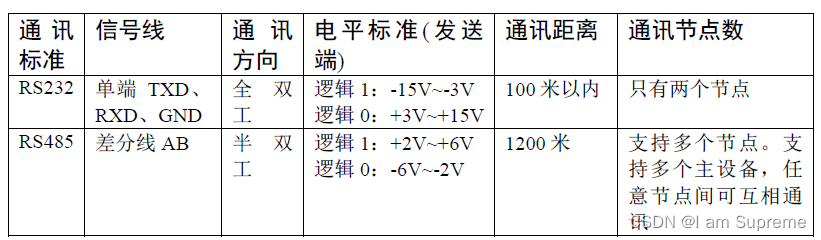

RS-485RS-232通讯协议的特性对比

        RS-485 与RS-232 的差异只体现在物理层上,它们的协议层是相同的,也是使用串口数据包的形式传输数据。而由于RS-485 具有强大的组网功能,人们在基础协议之上还制定了MODBUS 协议,被广泛应用在工业控制网络中。此处说的基础协议是指前面串口章节中讲解的,仅封装了基本数据包格式的协议(基于数据位),而MODBUS 协议是使用基本数据包组合成通讯帧格式的高层应用协议(基于数据包或字节)。感兴趣的读者可查找MODBUS 协议的相关资料了解。
        由于RS-485 与RS-232 的协议层没有区别,进行通讯时,我们同样是使用STM32 的USART 外设作为通讯节点中的串口控制器,再外接一个RS-485 收发器芯片把USART 外设的TTL 电平信号转化成RS-485 的差分信号即可。
