一篇文章搞懂Spring mvc底层原理，DispatcherServlet如何运作的？

3. WEB

3.1 DispatcherServlet 的初始化时机

DispatcherServlet 是被 spring 容器进行管理的，但是 DispatcherServlet 的初始化等是被 TomcatServlet 进行生命周期管理的

DispatcherServlet 初始化时机可以是，TomcatServlet 第一次被访问时，也可以是 TomcatServlet启动时开始初始化操作

1. 默认的 DispatcherServlet 是在第一次被 TomcatServlet 访问时执行初始化。 也可以通过配置修改为 Tomcat 启动后就初始化（registrationBean.setLoadOnStartup(webMvcProperties.getServlet().getLoadOnStartup())、spring.mvc.servlet.load-on-startup=1）

2. DispatcherServlet 在初始化时会从 Spring 容器中找一些 Web 需要的组件, 如 HandlerMapping、HandlerAdapter 等，并逐一调用它们的初始化

   protected void initStrategies(ApplicationContext context) {
       this.initMultipartResolver(context); 	// 处理文件上传
       this.initLocaleResolver(context);		// 处理国际化设置
       this.initThemeResolver(context);		// 处理主题切换
       this.initHandlerMappings(context);		// 根据请求映射找到处理器方法
       this.initHandlerAdapters(context);		// 执行处理器方法
       this.initHandlerExceptionResolvers(context);	// 处理异常
       this.initRequestToViewNameTranslator(context);	// 将请求转换为视图名称
       this.initViewResolvers(context);		// 根据视图名称返回视图
       this.initFlashMapManager(context);		// 处理重定向后的临时数据
   }


3.2 映射器和调用器

RequestMappingHandlerMapping 与 RequestMappingHandlerAdapter：

1. RequestMappingHandlerMapping 与 RequestMappingHandlerAdapter 俩是一对

   • RequestMappingHandlerMapping 处理 @RequestMapping 映射
   • RequestMappingHandlerAdapter 调用控制器方法、并处理方法参数与方法返回值

2. RequestMappingHandlerMapping 初始化时，会收集所有 @RequestMapping 映射信息，封装为 Map，获取了所有的 HandleMethod 方法，其中

   • key 是 RequestMappingInfo 类型，包括请求路径、请求方法等信息
   • value 是 HandlerMethod 类型，包括控制器方法对象、控制器对象
   • 有了这个 Map，就可以在请求到达时，快速完成映射，找到 HandlerMethod 并与匹配的拦截器一起返回给 DispatcherServlet

3. RequestMappingHandlerAdapter 初始化时，会准备 HandlerMethod 调用时需要的各个组件，如：

   • HandlerMethodArgumentResolver 解析控制器方法参数

   • HandlerMethodReturnValueHandler 处理控制器方法返回值

   • HandlerAdapter（RequestMappingHandlerAdapter）作用就是调用控制器方法（HandlerMethod），HandlerMethod 可以通过 getHandlerMethods 获得一个 set 集合，也可以通过 getHandlerMethod 并传递 request 获取指定的 HandlerMethod

3.2.1 自定义参数解析器

总结：

1. 自定义参数解析器

   1. 参数解析器需要实现 HandlerMethodArgumentResolver 接口，完成 supportsParameter（检查是否支持某个参数），resolveArgument（获取参数的值）两个方法
   2. 将实现的类加入到 HandlerAdapter 中（ HandlerAdapter提供setCustomArgumentResolvers）

2. 参数解析器的作用：

   1. 看是否支持某种参数（supportsParameter 方法）
   2. 获取参数的值（resolveArgument 方法）

3.2.2 自定义返回值处理器

总结：

1. 自定义返回值处理器
   1. 参数解析器需要实现 HandlerMethodReturnValueHandler 接口，完成 supportsParameter（检查是否支持某个参数），resolveArgument（获取参数的值）两个方法
   2. 将实现的类加入到 HandlerAdapter 中（HandlerAdapter提供setCustomReturnValueHandlers)
2. 自定义返回值处理器的作用：
   1. 看是否支持某种参数（supportsReturnType 方法）
   2. 返回值处理逻辑（handleReturnValue 方法）

$3.3参数解析器（组合器设计模式）$

总结：

1. 初步了解 RequestMappingHandlerAdapter 的调用过程

   1. 控制器方法被封装为 HandlerMethod
   2. 准备对象绑定与类型转换
   3. 准备 ModelAndViewContainer 用来存储中间 Model 结果
   4. 利用 HandlerMethodArgumentResolverComposite 解析每个参数值

2. 解析参数依赖的就是各种参数解析器，它们都有两个重要方法

   • supportsParameter 判断是否支持方法参数
   • resolveArgument 解析方法参数

3. 常见参数的解析

   @RequestParam("name1") String name1, // 参数绑定
   String name2,                        // 省略 @RequestParam
   @RequestParam("age") int age,        // 类型转换
   @RequestParam(name = "home", defaultValue = "${JAVA_HOME}") String home1, // 设置默认值
   @RequestParam("file") MultipartFile file, // 文件上传
   @PathVariable("id") int id,               // 路径参数
   @RequestHeader("Content-Type") String header, // Header信息
   @CookieValue("token") String token,  //
   @Value("${JAVA_HOME}") String home2, // spring 获取数据，插值表达式
   HttpServletRequest request,          // request, response, session ...
   @ModelAttribute("abc") User user1,   // 对象绑定，用对象接受参数
   User user2,                          // 省略 @ModelAttribute
   @RequestBody User user3              // 从请求体中获取数据


4. 常见的参数解析器

   // false 表示必须有 @RequestParam
   new RequestParamMethodArgumentResolver(beanFactory, false),
   new PathVariableMethodArgumentResolver(),
   new RequestHeaderMethodArgumentResolver(beanFactory),
   new ServletCookieValueMethodArgumentResolver(beanFactory),
   new ExpressionValueMethodArgumentResolver(beanFactory),
   new ServletRequestMethodArgumentResolver(),
   new ServletModelAttributeMethodProcessor(false), // 必须有 @ModelAttribute
   new RequestResponseBodyMethodProcessor(List.of(new MappingJackson2HttpMessageConverter())), // 位置必须放在这两个之间，不然@RequestBody会被当作是省略了 @ModelAttribute 注解的情况
   new ServletModelAttributeMethodProcessor(true), // 省略了 @ModelAttribute
   new RequestParamMethodArgumentResolver(beanFactory, true) // 省略 @RequestParam


5. **组合器设计模式（composite设计模式）**在 Spring 中的体现（HandlerMethodArgumentResolverComposite 多个解析器组合）

6. @RequestParam, @CookieValue 等注解中的参数名、默认值, 都可以写成活的, 即从 ${ } #{ }中获取

7. PathVariableMethodArgumentResolver 解析器需要将路径与参数对应关系放到 request 作用域，这这一步 HandlerMapping 会帮我们处理好

   Map<String, String> map = new AntPathMatcher().extractUriTemplateVariables("/test/{id}", "/test/123");
   System.out.println(map);
   request.setAttribute(HandlerMapping.URI_TEMPLATE_VARIABLES_ATTRIBUTE, map);


3.4 参数名解析（两种方法）

总结：

1. 只使用 javac 进行编译不会保留变量名
2. （javap -c -v 字节码） ==> 反编译查看类的信息
3. 如果编译时添加了 -parameters（ javac -parameters 类） 可以生成参数表（会将参数放在 MethodParameters 中）, 反射时就可以拿到参数名m
4. 如果编译时添加了 -g （ javac -g 类） 可以生成调试信息, 但分为两种情况
   • 普通类, 会包含局部变量表（LocalVariableTable）, 用 ASM 可以拿到参数名，例如通过ASM库 LocalVariableTableParameterNameDiscoverer
   • 接口, 不会包含局部变量表, 无法获得参数名**（本地变量表的局限性）**
     • 这也是 MyBatis 在实现 Mapper 接口时为何要提供 @Param 注解来辅助获得参数名

// 1. 反射获取参数名
Method foo = itheima.a22.Bean2.class.getMethod("foo", String.class, int.class);
for (Parameter parameter : foo.getParameters()) {
    System.out.println(parameter.getName());
}
// 2. 基于 LocalVariableTable 本地变量表
LocalVariableTableParameterNameDiscoverer discoverer = new LocalVariableTableParameterNameDiscoverer();
String[] parameterNames = discoverer.getParameterNames(foo);
System.out.println(Arrays.toString(parameterNames));

3.5 对象绑定与类型转换

3.5.1 底层第一套转换接口与实现

• Printer 把其它类型转为 String
• Parser 把 String 转为其它类型
• Formatter 综合 Printer 与 Parser 功能（spring提供）
• Converter 把类型 S 转为类型 T
• Printer、Parser、Converter 经过适配转换成 GenericConverter 放入 Converters 集合
• FormattingConversionService 利用其它们实现转换

3.5.2 底层第二套转换接口

• PropertyEditor 把 String 与其它类型相互转换（jdk提供，类似于Formatter）
• PropertyEditorRegistry 可以注册多个 PropertyEditor 对象
• 与第一套接口直接可以通过 FormatterPropertyEditorAdapter 来进行适配

3.5.3 高层接口与实现

• 它们都实现了 TypeConverter 这个高层转换接口，在转换时，会用到 TypeConverterDelegate 委派 ConversionService 与 PropertyEditorRegistry 真正执行转换（Facade 门面模式）

  • 首先看是否有自定义转换器, @InitBinder 添加的即属于这种 (用了适配器模式把 Formatter 转为需要的 PropertyEditor)
  • 再看有没有 ConversionService 转换
  • 再利用默认的 PropertyEditor 转换（DefaultFormattingConversionService）
  • 最后有一些特殊处理

• SimpleTypeConverter 仅做类型转换

• BeanWrapperImpl 为 bean 的属性赋值，当需要时做类型转换，走 Property（属性的set方法）

• DirectFieldAccessor 为 bean 的属性赋值，当需要时做类型转换，走 Field

• ServletRequestDataBinder 为 bean 的属性执行绑定，当需要时做类型转换，根据 directFieldAccess 选择走 Property 还是 Field，具备校验与获取校验结果功能

3.5.4 类型转换与数据绑定

3.5.4.1 SimpleTypeConverter

// 仅有类型转换的功能
SimpleTypeConverter typeConverter = new SimpleTypeConverter();
Integer number = typeConverter.convertIfNecessary("13", int.class);
Date date = typeConverter.convertIfNecessary("1999/03/04", Date.class);
System.out.println(number);
System.out.println(date);

3.5.4.2 BeanWrapperImpl

public static void main(String[] args) {
    // 利用反射原理, 为 bean 的属性赋值
    MyBean target = new MyBean(); // MyBean需要提供set方法
    BeanWrapperImpl wrapper = new BeanWrapperImpl(target);
    wrapper.setPropertyValue("a", "10");
    wrapper.setPropertyValue("b", "hello");
    wrapper.setPropertyValue("c", "1999/03/04");
    System.out.println(target);
}

3.5.4.3 DirectFieldAccessor

public static void main(String[] args) {
    // 利用反射原理, 为 bean 的属性赋值
    MyBean target = new MyBean();
    DirectFieldAccessor accessor = new DirectFieldAccessor(target);
    accessor.setPropertyValue("a", "10");
    accessor.setPropertyValue("b", "hello");
    accessor.setPropertyValue("c", "1999/03/04");
    System.out.println(target);
}

3.5.4.4 ServletRequestDataBinder

public static void main(String[] args) {
    // web 环境下数据绑定,ServletRequestDataBinder 的核心职责就是把 HTTP 请求里的参数（ServletRequest.getParameterMap()）映射到目标对象（Bean）的属性上
    MyBean target = new MyBean(); // Bean休要提供set方法
    ServletRequestDataBinder dataBinder = new ServletRequestDataBinder(target);
    MockHttpServletRequest request = new MockHttpServletRequest();
    request.setParameter("a", "10");
    request.setParameter("b", "hello");
    request.setParameter("c", "1999/03/04");
	// 从请求中进行 Bean的绑定的属性绑定和类型转换（request的参数全是string类型）
    dataBinder.bind(new ServletRequestParameterPropertyValues(request));
    System.out.println(target);
}

3.5.5 数据绑定工厂

public static void main(String[] args) throws Exception {
    MockHttpServletRequest request = new MockHttpServletRequest();
    request.setParameter("birthday", "1999|01|02");
    request.setParameter("address.name", "西安");

    User target = new User();
    // "1. 用工厂, ServletRequestDataBinderFactory 无转换功能"
    /*ServletRequestDataBinderFactory factory = new ServletRequestDataBinderFactory(null, null);*/

    // "2. 用 @InitBinder 转换"          PropertyEditorRegistry PropertyEditor
    /*InvocableHandlerMethod method = new InvocableHandlerMethod(new MyController(), MyController.class.getMethod("aaa", WebDataBinder.class));
    ServletRequestDataBinderFactory factory = new ServletRequestDataBinderFactory(List.of(method), null);*/

    // "3. 用 ConversionService 转换"    ConversionService Formatter
    /*FormattingConversionService service = new FormattingConversionService();
    service.addFormatter(new MyDateFormatter("用 ConversionService 方式扩展转换功能"));
    ConfigurableWebBindingInitializer initializer = new ConfigurableWebBindingInitializer();
    initializer.setConversionService(service);
    ServletRequestDataBinderFactory factory = new ServletRequestDataBinderFactory(null, initializer);*/

    // "4. 同时加了 @InitBinder 和 ConversionService"
    /*InvocableHandlerMethod method = new InvocableHandlerMethod(new MyController(), MyController.class.getMethod("aaa", WebDataBinder.class));
    FormattingConversionService service = new FormattingConversionService();
    service.addFormatter(new MyDateFormatter("用 ConversionService 方式扩展转换功能"));
    ConfigurableWebBindingInitializer initializer = new ConfigurableWebBindingInitializer();
    initializer.setConversionService(service);
    ServletRequestDataBinderFactory factory = new ServletRequestDataBinderFactory(List.of(method), initializer);*/

    // "5. 使用默认 ConversionService 转换"
    DefaultFormattingConversionService service = new DefaultFormattingConversionService();  // 默认的ConversionService，需要搭配注解使用，如 @DateTimeFormat（Spring）
	//	ApplicationConversionService service = new ApplicationConversionService();  // 默认的ConversionService，需要搭配注解使用，如 @DateTimeFormat（springboot ）
    ConfigurableWebBindingInitializer initializer = new ConfigurableWebBindingInitializer();
    initializer.setConversionService(service);
    ServletRequestDataBinderFactory factory = new ServletRequestDataBinderFactory(null, initializer);

    WebDataBinder dataBinder = factory.createBinder(new ServletWebRequest(request), target, "user");
    dataBinder.bind(new ServletRequestParameterPropertyValues(request));
    System.out.println(target);
}

ServletRequestDataBinderFactory 的用法和扩展点

1. 可以解析控制器的 @InitBinder 标注方法作为扩展点，添加自定义转换器
   • 控制器私有范围
2. 可以通过 ConfigurableWebBindingInitializer 配置 ConversionService 作为扩展点，添加自定义转换器
   • 公共范围
3. 同时加了 @InitBinder 和 ConversionService 的转换优先级
   1. 优先采用 @InitBinder 的转换器
   2. 其次使用 ConversionService 的转换器
   3. 使用默认转换器
   4. 特殊处理（例如有参构造）
4. @DateTimeFormat 注解解析
   1. spring 通过 DefaultFormattingConversionService 识别该注解，并针对该注解进行类型的转换
   2. springboot 通过 ApplicationConversionService 识别该注解…
   3. 两个类都是继承 FormattingConversionService （第一套底层实现）

3.5.6 获取泛型参数（两种方法）

3.5.6.1 java api 获取泛型参数

// 示例类
class TeacherDao extends BaseDao<Teacher> {
}

1. 反射调用 getGenericSuperclass 才能获得父类的泛型信息，getSuperclass 并不会获得泛型信息。Type 是 Java 中所有类型的通用表示
2. 要通过 instanceof 进行类型转化的判断，将 Type 转为他的子类 ParameterizedType （专门用于表示带有参数的泛型类型）
3. parameterizedType.getActualTypeArguments()[0]

// 获取继承的父类泛型信息
Type type = TeacherDao.class.getGenericSuperclass();
System.out.println(type); // com.itheima.a23.sub.BaseDao<com.itheima.a23.sub.Teacher>
// 获取参数的泛型
if (type instanceof ParameterizedType parameterizedType) {
    System.out.println(parameterizedType.getActualTypeArguments()[0]);	// class com.itheima.a23.sub.Teacher
}

3.5.6.2 spring api 获取泛型参数

1. GenericTypeResolver.resolveTypeArgument（子类型class，父类型class）
2. GenericTypeResolver.resolveTypeArguments（子类型class，父类型class）

Class<?> t = GenericTypeResolver.resolveTypeArgument(TeacherDao.class, BaseDao.class);
System.out.println(t);	// class com.itheima.a23.sub.Teacher

3.6 @ControllerAdvice 之 @InitBinder

​

ControllerAdvice 和 AOP 没有关系，这里取名Advice只是《功能增强》的形容，当 RequestMappingHandlerAdapter 进行 afterPropertiesSet 初始化时，会去扫描所有的 ControllerAdviceBean ，进行功能增强（例如：@InitBinder，@ModelAttribute，@ResponseBodyAdvice， @ExceptionHandler）

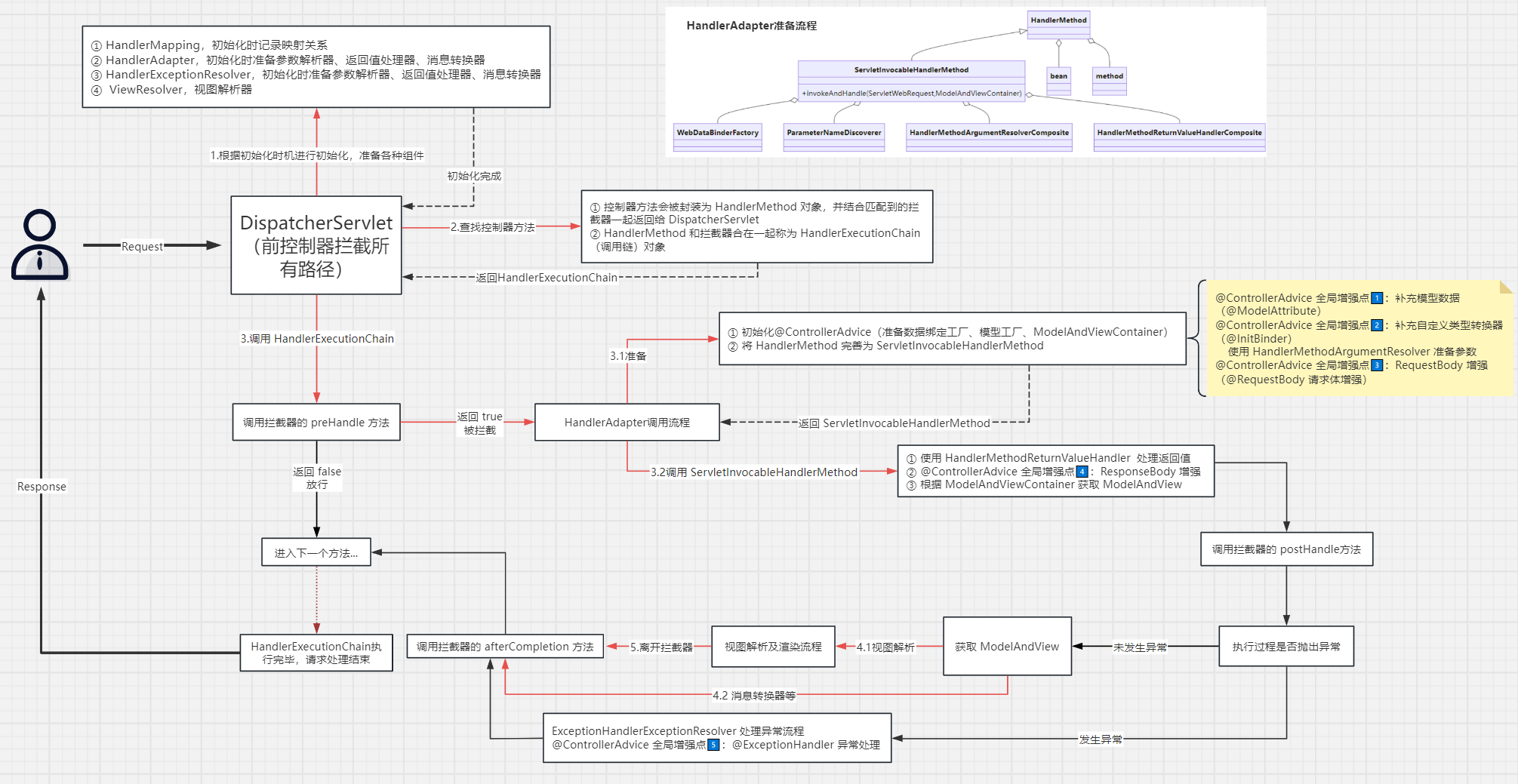

准备 @InitBinder 在整个 HandlerAdapter 调用过程中所处的位置

• RequestMappingHandlerAdapter 在图中缩写为 HandlerAdapter
• HandlerMethodArgumentResolverComposite 在图中缩写为 ArgumentResolvers
• HandlerMethodReturnValueHandlerComposite 在图中缩写为 ReturnValueHandlers

总结：

1. RequestMappingHandlerAdapter 不是直接调用 method的，他会先进行一些初始化，完成功能的扩展
2. RequestMappingHandlerAdapter 初始化时会解析 @ControllerAdvice 中的 @InitBinder 方法，存放在 initBinderAdviceCache 中
3. RequestMappingHandlerAdapter 会以类为单位，在该** 类首次使用时解析**此类的 @InitBinder 方法，存放在 initBinderCache 中
4. 以上两种 @InitBinder 的解析结果都会缓存来避免重复解析，存放在各自的缓存 Map 中
5. 控制器方法调用时，会综合利用本类的 @InitBinder 方法和 @ControllerAdvice 中的 @InitBinder 方法创建绑定工厂

3.7 控制器方法执行流程

3.7.1 ServletInvocableHandlerMethod

1.HandlerMethod 需要

• bean 就是对应的 Controller 对象
• method 是对应的方法对象

2.ServletInvocableHandlerMethod 继承 HandlerMethod， ServletInvocableHandlerMethod 需要

• WebDataBinderFactory 负责对象绑定、类型转换
• ParameterNameDiscoverer 负责参数名解析
• HandlerMethodArgumentResolverComposite 负责参数解析
• HandlerMethodReturnValueHandlerComposite 负责处理返回值

3.7.2 初始化@ControllerAdvice

3.7.3 HandlerAdapter整体调用流程

3.8 @ControllerAdvice 之 @ModelAttribute

参数中的 @ModelAttribute 注解是进行对象的创建，然后根据数据绑定，给空对象的参数进行绑定，最终得到的结作为模型数据放入到 ModelAndView 中，名字可以根据 @ModelAttribute指定，不指定的话就以对象的类型首字母小写。是通过参数解析器完成的

方法中的 @ModelAttribute 注解是进行 Model 的创建，然后添加到 ModelAndViewContainer 中。名字也是可以根据注解指定，不指定就采用方法名。是通过 RequestMappingHandlerAdapter 初始化的时候根据 modelFactory 进行解析的

紫色区域为 RequestMappingHandlerAdapter 初始化时，进行的部分功能增强（对象绑定，模型数据），然后再进行的方法调用

总结：

1. RequestMappingHandlerAdapter 初始化时会解析 @ControllerAdvice 中的 @ModelAttribute 方法
2. RequestMappingHandlerAdapter 会以类为单位，在该**类首次使用时解析**此类的 @ModelAttribute 方法
3. 以上两种 @ModelAttribute 的解析结果都会**缓存来避免重复解析**（modelAttributeCache / modelAttributeAdviceCache）
4. 控制器方法调用时，会综合利用本类的 @ModelAttribute 方法和 @ControllerAdvice 中的 @ModelAttribute 方法创建模型工厂
5. @InitBinder 和 @ModelAttribute 都是扩展方法，加在@ControllerAdvice和@Controller中是不一样的结果

$3.9返回值处理器（组合器设计模式）$

总结：

1. 常见的返回值处理器
   • ModelAndView，分别获取其模型和视图名，放入 ModelAndViewContainer
   • 返回值类型为 String 时，把它当做视图名，放入 ModelAndViewContainer
   • 返回值添加了 @ModelAttribute 注解时，将返回值作为模型，放入 ModelAndViewContainer
     • 此时需找到默认视图名
   • 返回值省略 @ModelAttribute 注解且返回非简单类型时，将返回值作为模型，放入 ModelAndViewContainer
     • 此时需找到默认视图名
   • 返回值类型为 ResponseEntity 时
     • 此时走 MessageConverter，并设置 ModelAndViewContainer.requestHandled 为 true,表示请求已经处理完毕，springmvc不需要在进行视图解析
   • 返回值类型为 HttpHeaders 时
     • 会设置 ModelAndViewContainer.requestHandled 为 true
   • 返回值添加了 @ResponseBody 注解时
     • 此时走 MessageConverter, 并设置 ModelAndViewContainer.requestHandled 为 true，表示请求已经处理完毕，springmvc不需要再进行视图解析
2. **组合器设计模式（composite设计模式）**在 Spring 中的体现 + 1,在 Spring 中的体现（HandlerMethodReturnValueHandlerComposite 多个解析器组合）
3. spring 常用的 java对象 和 json 数据的转换器：MappingJackson2HttpMessageConverter

3.10 MessageConverter（消息转换器）

总结：

1. MessageConverter 的作用
   • @ResponseBody 是返回值处理器解析的，但具体转换工作是 MessageConverter 做的
   • MessageConverter 将输入或输出的对象转换为我们指定的 MediaType 类型
2. 如何选择 MediaType
   1. 首先看 @RequestMapping 上有没有指定,服务端指定了返回类型（@RequestMapping(produces = “application/json”)）
   2. 其次看 request 的 Accept 头有没有指定（客服端需要什么类型）
   3. 最后按返回值处理器中 MessageConverter 的添加顺序, 谁能谁先转换（都没有指定则按converter的顺序执行）
3. 常见的消息转换器
   1. MappingJackson2HttpMessageConverter
   2. MappingJackson2XmlHttpMessageConverter
   3. FormHttpMessageConverter（HTML表单数据与 Java 对象之间进行转换）

3.11 @ControllerAdvice 之 @ResponseBodyAdvice

ResponseBodyAdvice 增强 在整个 HandlerAdapter 调用过程中所处的位置

总结：

1. 实现 ResponseBodyAdvice 接口，并且实现方法 supports 和 beforeBodyWrite
2. supports 方法中不仅要查询该方法是否包含 @Responsebody 注解，还要去类上查找。利用 spring 提供的 AnnotationUtils 的 findAnnotation 可以查看注解及其包含的注解（@RestController = @ResponseBody + @Controller）
3. ResponseBodyAdvice 返回响应体前包装（功能增强，统一包装返回数据的类型 ==> 统一响应结果Result）

3.12 异常解析器

ExceptionHandlerExceptionResolver总结：

1. 它能够重用参数解析器、返回值处理器，实现组件重用
2. 它能够支持嵌套异常
3. @ExceptionHandler + @Controller 局部生效
4. @ExceptionHandler + @ControllerAdvice 全局生效

3.13 @ControllerAdvice 之 @ExceptionHandler

总结：

1. ExceptionHandlerExceptionResolver 初始化时会解析 @ControllerAdvice 中的 @ExceptionHandler 方法
2. ExceptionHandlerExceptionResolver 会以类为单位，在该类首次处理异常时，解析此类的 @ExceptionHandler 方法
3. 以上两种 @ExceptionHandler 的解析结果都会缓存来避免重复解析
4. @ExceptionHandler 不同于 HandlerAdpter 的逻辑

3.14 Tomcat 异常处理

• 我们知道 @ExceptionHandler 只能处理发生在 mvc 流程中的异常，例如控制器内、拦截器内，那么如果是 Filter 出现了异常，如何进行处理呢？
• 在 Spring Boot 中，是这么实现的：
  1. 因为内嵌了 Tomcat 容器，因此可以配置 Tomcat 的错误页面，Filter 与 错误页面之间是通过请求转发跳转的，可以在这里做手脚
  2. 先通过 ErrorPageRegistrarBeanPostProcessor 这个后处理器配置错误页面地址，默认为 /error 也可以通过 ${server.error.path} 进行配置
     • 也可以通过 ErrorPageRegistrar 修改 Tomcat 服务器默认错误地址
  3. 当 Filter 发生异常时，不会走 Spring 流程，但会走 Tomcat 的错误处理，于是就希望转发至 /error 这个地址
     • 当然，如果没有 @ExceptionHandler，那么最终也会走到 Tomcat 的错误处理
  4. Spring Boot 又提供了一个 BasicErrorController，它就是一个标准 @Controller，@RequestMapping 配置为 /error，所以处理异常的职责就又回到了 Spring
     • new BasicErrorController(new DefaultErrorAttributes(), new ErrorProperties());
     • 具体异常信息会由 DefaultErrorAttributes 封装好，其中 DefaultErrorAttributes 默认返回四个有关于异常的信息。如果需要更多的信息，可以通过设置 ErrorProperties 读取配置文件，返回想要的异常信息
  5. 异常信息由于会被 Tomcat 放入 request 作用域，因此 BasicErrorController 里也能获取到
  6. BasicErrorController 通过 Accept 头判断需要生成哪种 MediaType 的响应
     • 如果要的不是 text/html，走 MessageConverter 流程
     • 如果需要 text/html，走 mvc 流程，此时又分两种情况
       • 配置了 ErrorViewResolver，根据状态码去找 View
       • 没配置或没找到，用 BeanNameViewResolver 根据一个固定为 error 的名字找到 View，即所谓的 WhitelabelErrorView

3.14.1 ErrorPageRegistrarBeanPostProcessor

@Bean // ⬅️修改了 Tomcat 服务器默认错误地址
public ErrorPageRegistrar errorPageRegistrar() { // 出现错误，会使用请求转发 forward 跳转到 error 地址
    return webServerFactory -> webServerFactory.addErrorPages(new ErrorPage("/error"));
}
@Bean // ⬅️TomcatServletWebServerFactory 初始化前用它增强, 注册所有 ErrorPageRegistrar
public ErrorPageRegistrarBeanPostProcessor errorPageRegistrarBeanPostProcessor() {
    return new ErrorPageRegistrarBeanPostProcessor();
}

总结：

1. 先通过 ErrorPageRegistrarBeanPostProcessor 这个后处理器配置错误页面地址，默认为 /error 也可以通过 ${server.error.path} 进行配置
2. 也可以通过 ErrorPageRegistrar 修改 Tomcat 服务器默认错误地址

3.14.2 BasicErrorController

@Bean // ⬅️ErrorProperties 封装环境键值, ErrorAttributes 控制有哪些错误信息
public BasicErrorController basicErrorController() {
    ErrorProperties errorProperties = new ErrorProperties();
    // 可以通过配置进行设置（返回的错误属性包含异常内容）。DefaultErrorAttributes，里面默认返回四个异常属性信息
    errorProperties.setIncludeException(true);
    return new BasicErrorController(new DefaultErrorAttributes(), errorProperties);
}
@Bean // ⬅️名称为 error 的视图, 作为 BasicErrorController 的 text/html 响应结果
public View error() {
    return new View() {
        @Override
        public void render(
            Map<String, ?> model,
            HttpServletRequest request,
            HttpServletResponse response
        ) throws Exception {
            System.out.println(model);
            response.setContentType("text/html;charset=utf-8");
            response.getWriter().print("""
                    <h3>服务器内部错误</h3>
                    """);
        }
    };
}
@Bean // ⬅️收集容器中所有 View 对象, bean 的名字作为视图名
public ViewResolver viewResolver() {
    return new BeanNameViewResolver();
}

总结：

1. BasicErrorController就是采用 Tomcat 的请求转发 forward 跳转到 error 地址

2. Spring Boot 中 BasicErrorController 首先进行路径映射：KaTeX parse error: Expected '}', got 'EOF' at end of input: …ver.error.path:{error.path:/error}}

3. 根据 MediaType 类型进行返回

   • ① 是 text/html 形式（可以通过 errorProperties 添加属性展示内容）

   • ② 是 json 形式返回（必须要添加一个名为 view 的视图。添加视图又必须添加一个视图名字解析器（收集 View 对象，bean 的名字作为视图名））

3.15 映射器和适配器(以前的实现方式)

3.15.1 BeanNameUrlHandlerMapping 与 SimpleControllerHandlerAdapter

@Bean
public BeanNameUrlHandlerMapping beanNameUrlHandlerMapping() {
    return new BeanNameUrlHandlerMapping();
}

@Bean
public SimpleControllerHandlerAdapter simpleControllerHandlerAdapter() {
    return new SimpleControllerHandlerAdapter();
}

@Bean("/c3")
public Controller controller3() {
    return (request, response) -> {
        response.getWriter().print("this is c3");
        return null;
    };
}

总结：

1. BeanNameUrlHandlerMapping，以 ‘/’ 开头的 bean 的名字会被当作映射路径
   • 这些 bean 本身当作 handler，要求实现 Controller 接口
2. SimpleControllerHandlerAdapter，调用 handler

3.15.2 RouterFunctionMapping 与 HandlerFunctionAdapter

@Bean
public RouterFunctionMapping routerFunctionMapping() {
    return new RouterFunctionMapping();
}

@Bean
public HandlerFunctionAdapter handlerFunctionAdapter() {
    return new HandlerFunctionAdapter();
}

@Bean
public RouterFunction<ServerResponse> r1() {
//           							 ⬇️映射条件   					⬇️handler(需要实现HandlerFunction接口)
     return RouterFunctions.route(RequestPredicates.GET("/r1"), new HandlerFunction<ServerResponse>() {
            @Override
            public ServerResponse handle(ServerRequest request) throws Exception {
                return ServerResponse.ok().body("this is r1");
            }
        });
}

总结：

1. RouterFunctionMapping, 通过 RequestPredicate 条件映射
   • handler 要实现 HandlerFunction 接口
2. HandlerFunctionAdapter, 调用 handler

函数式控制器
a. RouterFunctionMapping, 通过 RequestPredicate 映射
b. handler 要实现 HandlerFunction 接口
c. HandlerFunctionAdapter, 调用 handler
对比
a. RequestMappingHandlerMapping, 以 @RequestMapping 作为映射路径
b. 控制器的具体方法会被当作 handler
c. RequestMappingHandlerAdapter, 调用 handler

3.15.3 SimpleUrlHandlerMapping 与 HttpRequestHandlerAdapter

@Bean
public SimpleUrlHandlerMapping simpleUrlHandlerMapping(ApplicationContext context) {
    SimpleUrlHandlerMapping handlerMapping = new SimpleUrlHandlerMapping();
    // SimpleUrlHandlerMapping 没有 afterProperties 初始化方法，所以需要手动建立映射关系 映射路径(String)和ResourceHttpRequestHandler的关系
    Map<String, ResourceHttpRequestHandler> map
        = context.getBeansOfType(ResourceHttpRequestHandler.class);
    handlerMapping.setUrlMap(map);
    return handlerMapping;
}

@Bean
public HttpRequestHandlerAdapter httpRequestHandlerAdapter() {
    return new HttpRequestHandlerAdapter();
}

@Bean("/**")
public ResourceHttpRequestHandler handler1() {
    ResourceHttpRequestHandler handler = new ResourceHttpRequestHandler();
    handler.setLocations(List.of(new ClassPathResource("static/")));
    return handler;
}

@Bean("/img/**")
public ResourceHttpRequestHandler handler2() {
    ResourceHttpRequestHandler handler = new ResourceHttpRequestHandler();
    handler.setLocations(List.of(new ClassPathResource("images/")));
    return handler;
}

总结：

1. SimpleUrlHandlerMapping 不会在初始化时收集映射信息，需要手动收集，没有 afterProperties 初始化方法，所以需要手动建立映射关系
   • 映射路径(String ) 和 ResourceHttpRequestHandler(控制器方法) 的关系
   • ResourceHttpRequestHandler 作为静态资源 handler
2. HttpRequestHandlerAdapter, 调用此 handler

$\mathrm{3.15.3.1}静态资源解析优化（责任链模式）$

@Bean("/**")
public ResourceHttpRequestHandler handler1() {
    ResourceHttpRequestHandler handler = new ResourceHttpRequestHandler();
    handler.setLocations(List.of(new ClassPathResource("static/")));
    handler.setResourceResolvers(List.of(
        	// ⬇️缓存优化
            new CachingResourceResolver(new ConcurrentMapCache("cache1")),
        	// ⬇️压缩优化
            new EncodedResourceResolver(),
        	// ⬇️磁盘路径资源解析
            new PathResourceResolver()
    ));
    return handler;
}

总结：

1. ResourceHttpRequestHandler 资源解析器默认只有 PathResourceResolver （磁盘路径解析），我们常用的资源解析器还有 CachingResoutceResolver（缓存文件） 和 EncodedRescourceResolver（压缩文件，压缩文件需要自己生成压缩文件）
2. 静态资源解析就是责任链设计模式的一个体现

3.15.4 WelcomePageHandlerMapping（欢迎页）

@Bean
public WelcomePageHandlerMapping welcomePageHandlerMapping(ApplicationContext context) {
    Resource resource = context.getResource("classpath:static/index.html");
    return new WelcomePageHandlerMapping(null, context, resource, "/**");
    // WelcomePageHandlerMapping 会生成 ==> ParameterizableViewController ==> 这个处理器会固定跳转到视图 forward:index.html
}

@Bean
public SimpleControllerHandlerAdapter simpleControllerHandlerAdapter() {
    return new SimpleControllerHandlerAdapter();	// SimpleControllerHandlerAdapter 识别Controller
}

总结：

1. 欢迎页支持静态欢迎页与动态欢迎页
2. WelcomePageHandlerMapping 映射欢迎页（即只映射 ‘/’，例如 localhost:8080/ ）
   • 它内置的 handler ParameterizableViewController 作用是不执行逻辑，仅根据视图名找视图
   • 视图名固定为 forward:index.html
   • WelcomePageHandlerMapping 会生成 ParameterizableViewController （实现了Controller接口）
3. SimpleControllerHandlerAdapter, 调用 handler
   • 转发至 /index.html
   • 处理 /index.html 又会走上面的静态资源处理流程

$3.16映射器与适配器小结（五大映射器，四大适配器）$

1. HandlerMapping 负责建立请求与控制器之间的映射关系
   • RequestMappingHandlerMapping (与 @RequestMapping 匹配)
   • WelcomePageHandlerMapping ( / )
   • BeanNameUrlHandlerMapping (与 bean 的名字匹配 以 / 开头)
   • RouterFunctionMapping (函数式 RequestPredicate, HandlerFunction)
   • SimpleUrlHandlerMapping (静态资源 通配符 /** /img/**)
   • 映射器之间也会有顺序问题, boot 中默认顺序如上
2. HandlerAdapter 负责实现对各种各样的 handler 的适配调用
   • RequestMappingHandlerAdapter 处理：@RequestMapping 方法
     • 参数解析器、返回值处理器体现了组合模式
   • SimpleControllerHandlerAdapter 处理：Controller 接口
   • HandlerFunctionAdapter 处理：HandlerFunction 函数式接口
   • HttpRequestHandlerAdapter 处理：HttpRequestHandler 接口 (静态资源处理)
   • 这也是典型适配器模式体现
   • ResourceHttpRequestHandler.setResourceResolvers 这是典型责任链模式体现(CachingResourceResolver, EncodedResourceResolver, PathResourceResolver)

$3.17MVC处理流程$

当浏览器发送一个请求 http://localhost:8080/hello 后，请求到达服务器，其处理流程是：

1. 服务器提供了 DispatcherServlet，它使用的是标准 Servlet 技术

   • 路径：默认映射路径为 /，即会匹配到所有请求 URL，可作为请求的统一入口，也被称之为前控制器
     • jsp 不会匹配到 DispatcherServlet
     • 其它有路径的 Servlet 匹配优先级也高于 DispatcherServlet
   • 创建：在 Boot 中，由 DispatcherServletAutoConfiguration 这个自动配置类提供 DispatcherServlet 的 bean
   • 初始化：根据初始化时机进行初始化，DispatcherServlet 初始化时会优先到容器里寻找各种组件，作为它的成员变量
     • HandlerMapping，初始化时记录映射关系
     • HandlerAdapter，初始化时准备参数解析器、返回值处理器、消息转换器
     • HandlerExceptionResolver，初始化时准备参数解析器、返回值处理器、消息转换器
     • ViewResolver，视图解析器

2. DispatcherServlet 会利用 RequestMappingHandlerMapping 查找控制器方法

   • 例如根据 /hello 路径找到 @RequestMapping(“/hello”) 对应的控制器方法

   • 控制器方法会被封装为 HandlerMethod 对象，并结合匹配到的拦截器一起返回给 DispatcherServlet

   • HandlerMethod 和拦截器合在一起称为 HandlerExecutionChain（调用链）对象

3. DispatcherServlet 接下来会：

   1. 调用拦截器的 preHandle 方法（true就是被拦截，false表示放行）
   2. RequestMappingHandlerAdapter 调用 handle 方法，准备数据绑定工厂、模型工厂、ModelAndViewContainer、将 HandlerMethod 完善为 ServletInvocableHandlerMethod
      • @ControllerAdvice 全局增强点1️⃣：补充模型数据（@ModelAttribute）
      • @ControllerAdvice 全局增强点2️⃣：补充自定义类型转换器（@InitBinder）
      • 使用 HandlerMethodArgumentResolver 准备参数
        • @ControllerAdvice 全局增强点3️⃣：RequestBody 增强（@RequestBody 请求体增强）
      • 调用 ServletInvocableHandlerMethod
      • 使用 HandlerMethodReturnValueHandler 处理返回值
        • @ControllerAdvice 全局增强点4️⃣：ResponseBody 增强
      • 根据 ModelAndViewContainer 获取 ModelAndView
        • 如果返回的 ModelAndView 为 null，不走第 4 步视图解析及渲染流程
          • 例如，有的返回值处理器调用了 HttpMessageConverter 来将结果转换为 JSON，这时 ModelAndView 就为 null
        • 如果返回的 ModelAndView 不为 null，会在第 4 步走视图解析及渲染流程
   3. 调用拦截器的 postHandle 方法
   4. 处理异常或视图渲染
      • 如果 1~3 出现异常，走 ExceptionHandlerExceptionResolver 处理异常流程
        • @ControllerAdvice 全局增强点5️⃣：@ExceptionHandler 异常处理
      • 正常，走视图解析及渲染流程
   5. 调用拦截器的 afterCompletion 方法
