UDP广播的实现

一、广播的概念

广播：由一台主机向该主机所在子网内的所有主机发送数据的方式。

            任何一个网段最后一个地址就是广播的地址

例如：192.168.5.103主机发送广播信息，那么，广播地址为192.168.5.255

则192.168.5.1~192.168.5.254所有主机都可以接收到数据。

广播的MAC地址：ff.ff.ff.ff.ff.ff

注意：广播只能用UDP或原始IP实现，不能用TCP。

1.1、广播用途

    单个服务器与多个服务器主机通信时减少分组流通。
以下几个协议都用到广播：

（1）地址解析协议（ARP）
         通过IP，获取对方的MAC地址

（2）动态主机配置协议（DHCP）
         自动获取主机IP

（3）网络时间协议（NTF）
          获取当前时间

1.2、UDP广播的特点

1、处于同一子网的所有主机都必须处理数据
2、UDP数据包会沿协议栈向上一直到UDP层
3、运行音视频等较高速率工作的应用，会带来大负
4、局限于局域网内使用

1.3、UDP广播的地址

【网络ID，主机ID】
        网络ID 表示：由子网掩码中1覆盖的连续位
        主机ID 表示：由子网掩码中0覆盖的连续位

定向广播地址：主机ID全1
 例：  对于192.168.220.0/24，其定向广播地址为192.168.220.255
          通常路由器不转发该广播

受限广播地址：255.255.255.255
            路由器从不转发该广播

注意：在某一个局域网内广播，选择定向广播。若想在多个局域网内广播，只能选择受限广播。

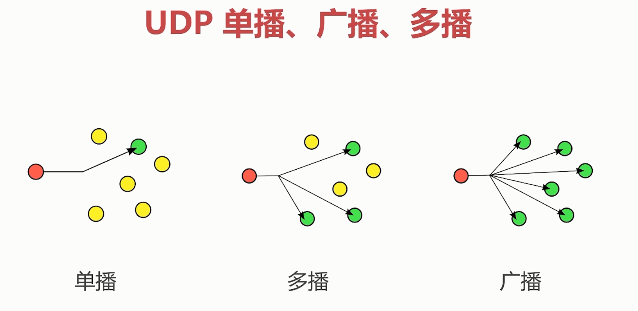

二、广播、多播、单播对比

2.1、单播（1对1）

单播：在同一网络内,两个设备点对点的通信就是单播通信。

打个比方：学生打小报告，学生悄悄找班主任说明情况。是不是两个人之间的对话——学生和班主任。那么用网络技术的术语来描述就是“单播”，此时信息的接收和传递只在两个节点之间进行。

应用场景：收发电子邮件、浏览网页等等。

2.2、多播（1对多，此多是指定某个组）

多播：在同一网络可达范围内,一个网络设备与关心其数据的部分设备进行通信就是组播。

打个比方：班主任  找   班干部  开会，地点在会议室，讨论如何管理班级学生（传输数据）。那么在网络技术上，班主任是一个正在使用多播的网络设备，而 班干部  作为班主任指定传输的对象，注意：此指定不是班主任指定的，只有当班干部进入会议室里，才可以接收到班主任派发的信息。

如果有一位班干部生病了，没来，他是不能收到信息的。

再比如：我是“史上最强大学生”的群群主，我发信息在群里（即我在使用多播），只有进入此群的人才可以接收到信息。没进的，收不到信息。你明白了？？

应用场景：网上视频会议、网上视频点播等等

2.3、广播（1对所有）

广播：:在同一网络可达范围内,一个网络设备向本网络内所有设备进行通信就是广播

打个比方：开会，在会场上只能有一个人拿着麦克风发言，他的发言在场的所有人都能听到。这就是广播。

三、分析广播传输

3.1、分析发送应用进程流程

 第一步：创建套接字——socket函数

第二步：设置为UDP协议和端口号（此端口为 对方的端口号 ）

第三步：设置IPV4,由于是广播，ip地址  为主机ID全1.

              打个比方，我的ip地址为192.168.5.121，那么我的广播地址为192.168.5.255

第四步：设置传输为以太网，mac地址为专属广播地址   即：ff.ff.ff.ff.ff.ff

3.2、分析如何传输与接收

第一步：把打包好数据包，传送该主机所在子网内的所有主机   都发送数据包。

第二步：子网下的每一个主机都会通过数据链路，和网络层。

第三步：每个子网下的主机都会对比端口号，是否传输给我，是，就接收，不是，不接收（也可以主动接收）。

四、广播流程

发送者：
第一步：创建套接字 socket()
第二步：设置为允许发送广播权限 setsockopt()
第三步：向广播地址发送数据 sendto()

接收者：
第一步：创建套接字 socket()
第二步：将套接字与广播的信息结构体绑定 bind()
第三步：接收数据 recvfrom()

五、套接字选项(设置是否允许用广播发送)

头文件：

                 #include <sys/socket.h>
 函数：

      int setsockopt(int socket, int level, int option_name, const void *option_value, socklen_t option_len);
功能：

                设置一个套接字的选项（属性）
参数：
                socket：文件描述符
                 level：协议层次
                             SOL_SOCKET 套接字层次
                              IPPROTO_TCP tcp层次
                              IPPROTO_IP IP层次
                option_name：选项的名称
                              SO_BROADCAST 允许发送广播数据（SOL_SOCKET层次的）
                option_value：设置的选项的值
                                        int类型的值，存储的是bool的数据（1和0）

                                         0 不允许
                                         1 允许
                   option_len：option_value的长度
返回值：
                成功：0
                失败：‐1

六。广播示例

6.1、发送者（代码）

#include<stdio.h>
#include<stdlib.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <unistd.h>
#include <netinet/in.h>
#include <arpa/inet.h>

int main(int argc  ,char *argv[])
{
	if(argc<3)
	{
		printf("error lose ip port\n");
		exit(1);

		}

	int sockfd;

	if((sockfd=socket(AF_INET,SOCK_DGRAM,0))==-1)
	{

		perror("fail to sockfd");
		exit(1);

 		}
	int on =1;

   if(setsockopt(sockfd,SOL_SOCKET,SO_BROADCAST,&on,sizeof(on))==-1)
   {
	   perror("fail to setsockopt");
	   exit(1);
	   }
    struct sockaddr_in mysockaddr;

	mysockaddr.sin_family = AF_INET;
	mysockaddr.sin_port =htons(atoi(argv[2]));
	mysockaddr.sin_addr.s_addr=inet_addr(argv[1]);
	socklen_t addrlen= sizeof(mysockaddr);

	char buf[128];
	while(1)
	{
        fgets(buf,sizeof(buf),stdin);


	 if(sendto(sockfd,buf,sizeof(buf),0,(struct sockaddr *)&mysockaddr,addrlen)==-1)
	 {
		 perror("fail to sendto");
		 exit(1);

		 }

	}

	  close(sockfd);


	return 0;

	}

6.2、接收者（代码）

#include<stdio.h>
#include<stdlib.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <unistd.h>
#include <netinet/in.h>
#include <arpa/inet.h>



int main(int argc  ,char *argv[])
{
    if(argc<3)
	{
		printf("input fail lose ip port");
		exit(1);

		}

	int sockfd;

	if((sockfd=socket(AF_INET,SOCK_DGRAM,0))==-1)
	{

		perror("fail to sockfd");
		exit(1);

 		}

    struct sockaddr_in mysockaddr;

	mysockaddr.sin_family = AF_INET;
	mysockaddr.sin_port =htons(atoi(argv[2]));
	mysockaddr.sin_addr.s_addr=inet_addr(argv[1]);
	socklen_t addrlen= sizeof(mysockaddr);

	if(bind(sockfd,(struct sockaddr *)&mysockaddr,addrlen)==-1)
	{
		perror("fail to bind");
		exit(1);
		}
	char buf[128];
	struct sockaddr_in sendsockaddr;
	socklen_t sendaddrlen=sizeof(sendsockaddr);
	while(1)
	{

	 if(recvfrom(sockfd,buf,sizeof(buf),0,(struct sockaddr *)&sendsockaddr,&sendaddrlen)==-1)
	 {
		 perror("fail to recvfrom");
		 exit(1);

		 }
		 printf("[%s ‐ %d]: %s\n", inet_ntoa(sendsockaddr.sin_addr), ntohs(sendsockaddr.sin_port),buf);


	}

	  close(sockfd);


	return 0;

	}

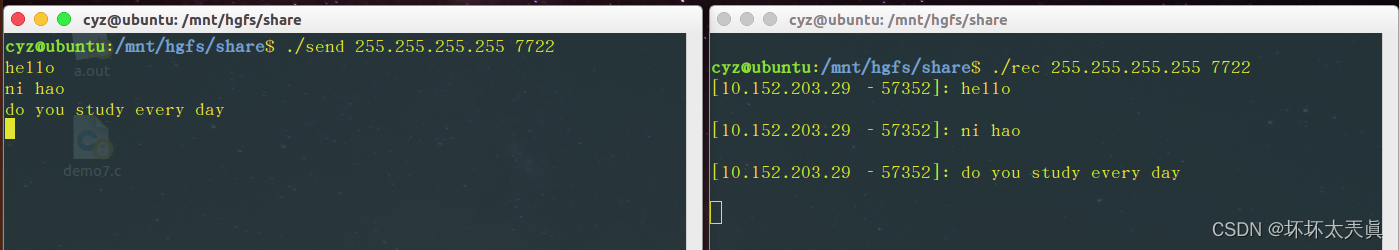

允许结果



总结：由于只有一台主机，无法更加深刻感受到广播的强大。

发送者：把需要发送的信息发到——广播地址当中，从众多子网下 找到相对应的端口号，传输给对方。

接收者，绑定自己的ip，设置相对应的端口号。

不理解的地方：就是接受者不设置成广播地址，无法接收发送者传输的信息。

理想情况，不应该是我设置成子网ip，端口号一致，就可以收到信息。

我总结为：unbantu所运行的两个程序，都是在同一个ip中。或者只有一台主机的问题。
