项目介绍

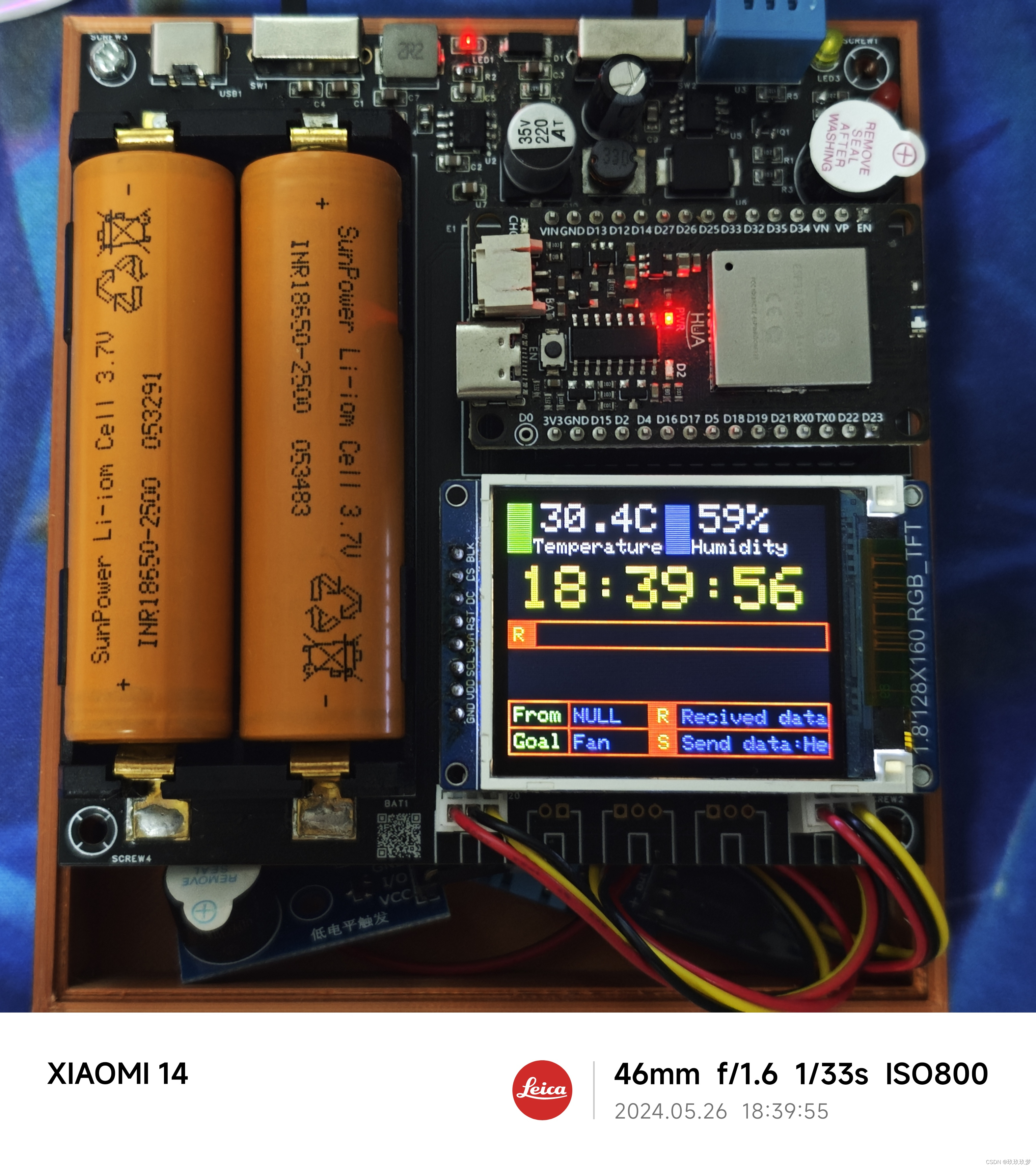

实物图

请添加图片描述

项目名称

  • 基于ESP32+ASRPRO的智能家居助手设计与实现

项目背景

随着科技的不断进步，物联网（IoT）技术正在迅速改变我们的生活和工作方式。为了利用这一趋势，我开发了"基于ESP32+ASRPRO的智能家居助手设计与实现"，旨在通过连接设备和数据，实现更智能化、更方便的生活。

项目目标

"基于ESP32+ASRPRO的智能家居助手设计与实现"的主要目标是：

  • 实现设备远程监测与管理
  • 全天候数据监测
  • 增强用户设备控制体验

项目架构

设备层：
使用ESP32作为主控制器，ASRPRO作为语音识别设备，DHT11作为温湿度数据检测设备
网络层：

  • 设备与服务器通过MQTT、WiFi连接
  • 设备与设备之间通过WiFi、蓝牙（可选）连接

数据层：

  • 数据主要通过主控制器进行处理并上传阿里云服务器

应用层：
[描述最终用户如何与系统交互，如手机应用、网页界面等]

  • 使用1.8寸TFT屏幕显示数据以及交互信息
  • 使用阿里云物联网平台开发的程序可在手机、网页、电脑端进行设备控制及数据查看
  • 可通过阿里云服务器对数据进行监控、修改
  • 本地通过语音控制其他设备以及获取其他设备信息

主要功能

  • 数据监测： 通过板载DHT11传感器实时采集温湿度数据，并在显示屏显示。

  • 远程控制： 用户可以通过手机或电脑远程控制设备。

  • 语音控制： 通过ASRPRO模块用户可以在本地通过语音控制设备。

  • 警报和通知： 在检测到异常情况时，板载蜂鸣器会自动发送警报通知用户。

  • 功能拓展：分别预留ESP32、ASRPRO的IO*2并用2.0mm间距3Pin接口引出用于功能拓展

技术实现

通信协议：

采用的通信协议：

  • MQTT ：设备与服务器间的数据传输
  • HTTP/HTTPS ：实时网络时间获取
  • UDP：各设备之前的数据传输

硬件：

模块
  • 主控制器：ESP32
  • 语音识别模块：ASRPRO
  • 温湿度传感器：DHT11
  • 报警器：12095蜂鸣器
  • 数据显示器：1.8寸TFT屏幕
  • 状态指示器：LED灯若干
外壳设计

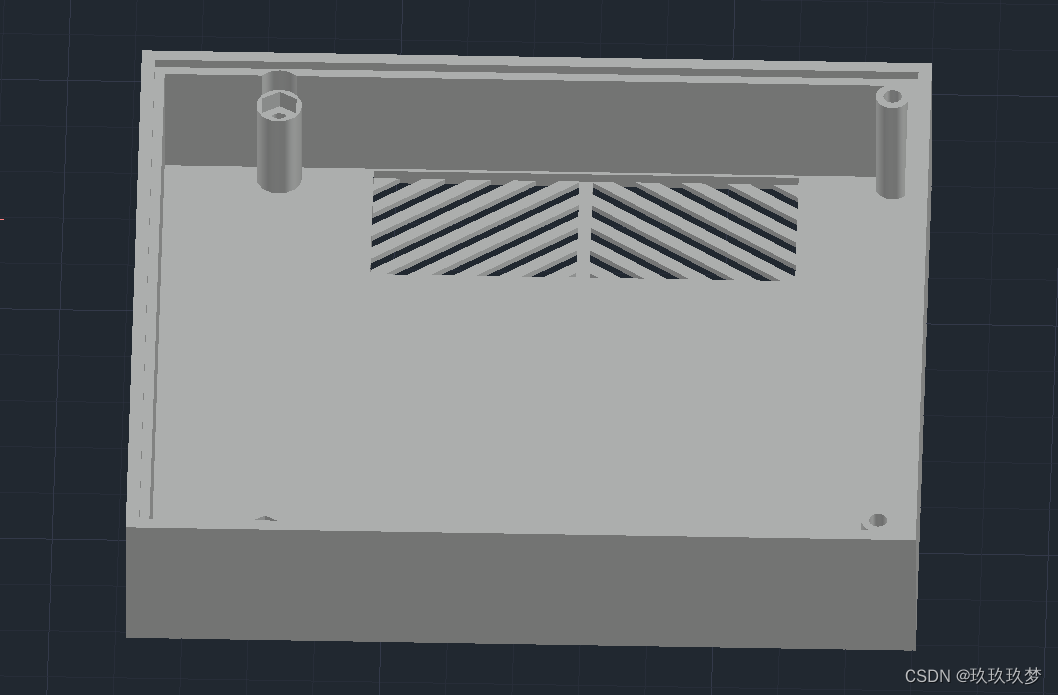

底壳
在这里插入图片描述

PCB设计

PCB设计使用嘉立创EDA完成

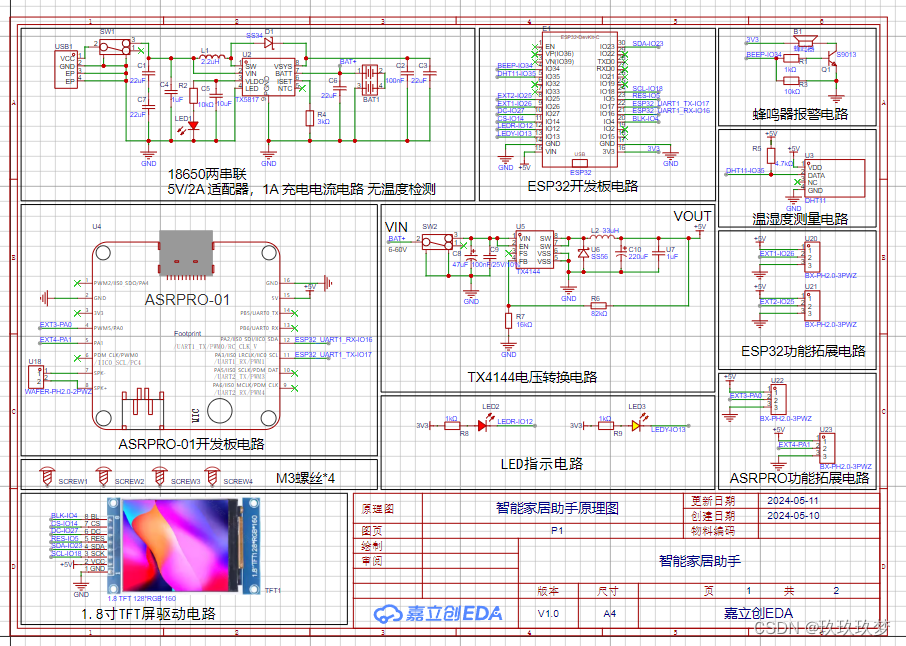

原理图在这里插入图片描述

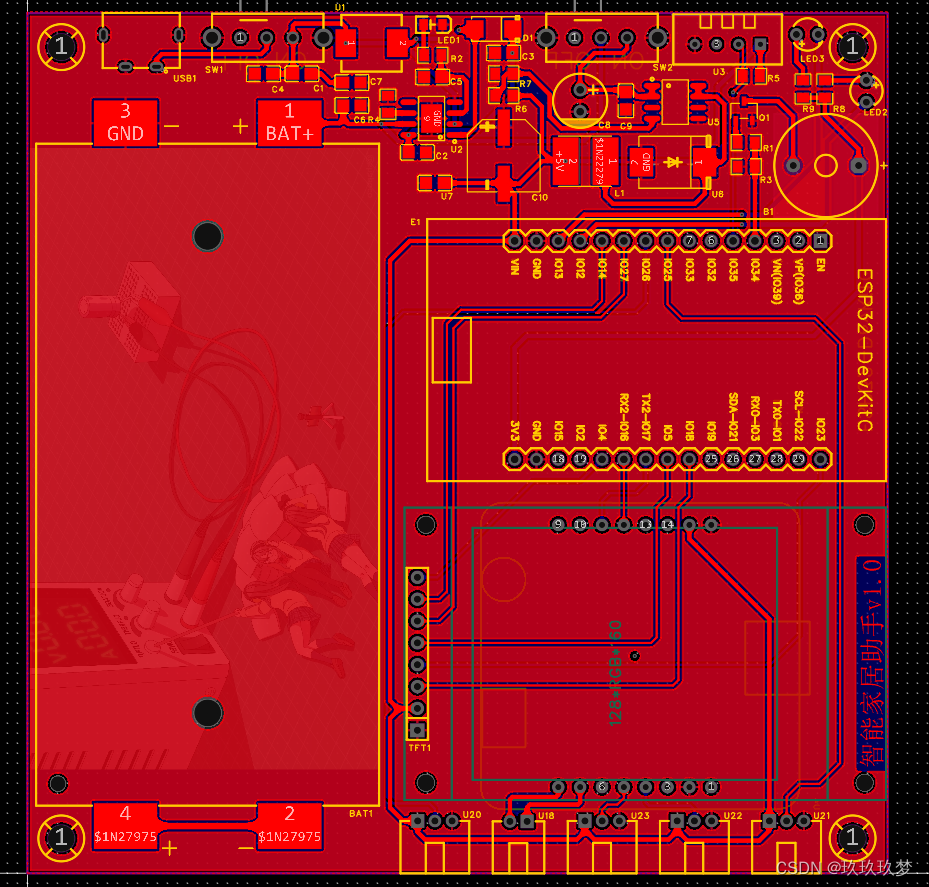

PCB

在这里插入图片描述

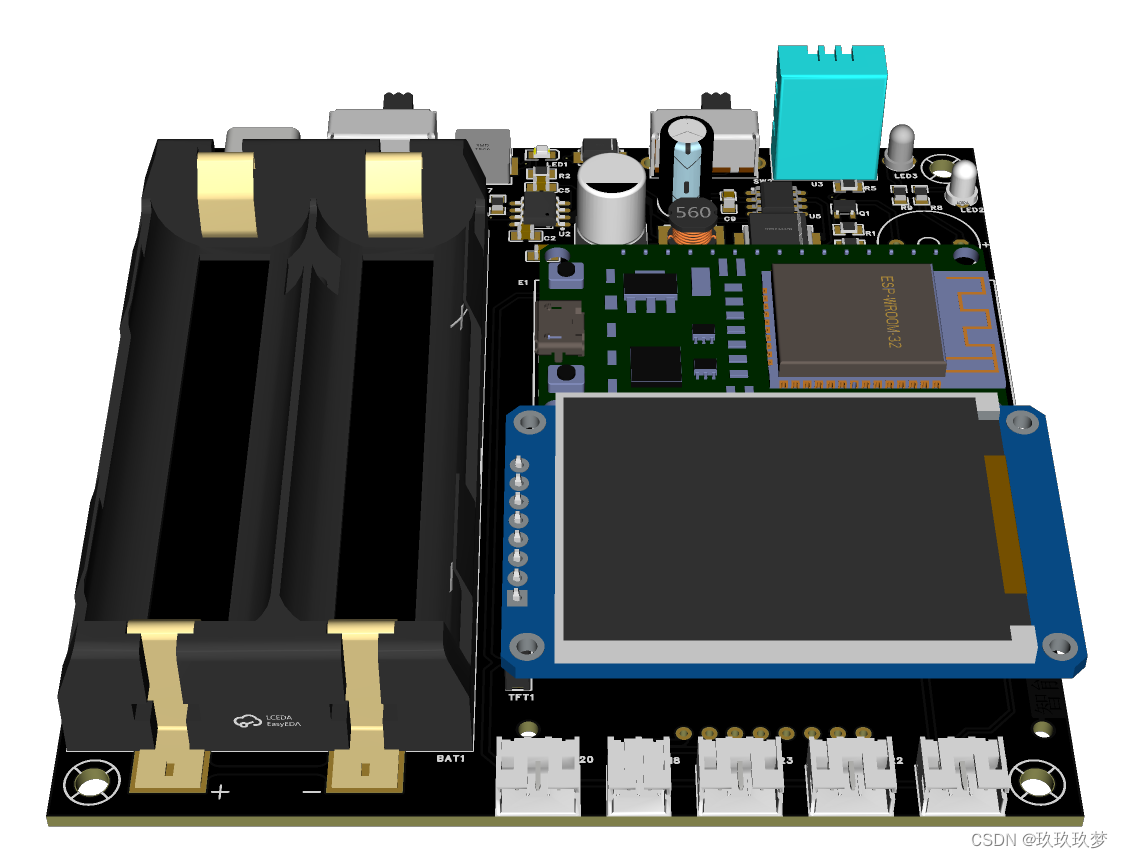

3D模型预览

在这里插入图片描述

软件：

  • 开发语言和框架：基于Arduino IDE（ESP32）以及天问 BLOCK（ASRPRO）使用C/C++进行开发
  • 控制程序基于阿里云物联网平台进行开发

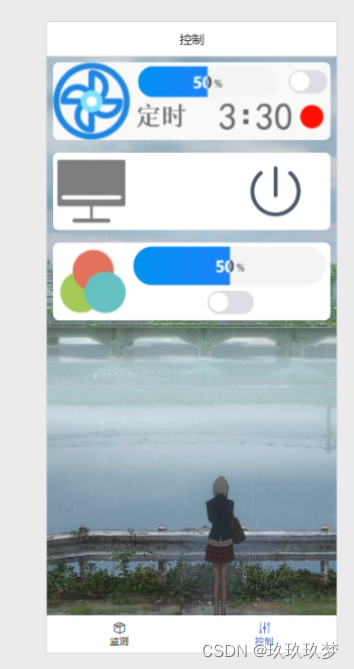

控制程序-控制界面

在这里插入图片描述

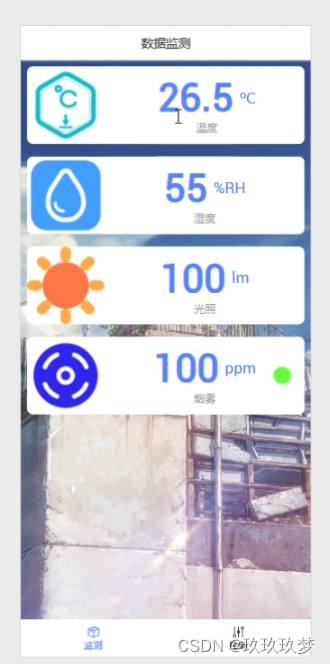

控制程序-数据监测界面

在这里插入图片描述

ESP32代码
  • 长代码警告！（后续会进行封装）
#include <WiFi.h>
#include <WiFiUdp.h>
#include <DHT.h>  //引入DHT库使用DHT11
#include <AliyunIoTSDK.h>// 引入阿里云 IoT SDK
//引入显示屏库
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include "TFT_Image.h"       // 包含图片数组头文件

#include <NTPClient.h> //获取网络时间
// 中国的NTP服务器地址，可以选择多个
const char* ntpServer = "cn.pool.ntp.org";
const long  gmtOffset_sec = 8 * 3600;  // 中国标准时间（UTC+8）
const int   daylightOffset_sec = 0;    // 无夏令时偏移
WiFiUDP ntpUDP;
NTPClient timeClient(ntpUDP, ntpServer, gmtOffset_sec, 60000);  // 更新时间间隔为60000ms
int currentHour =0;
int currentMinute = 0;
int currentSecond = 0;
char timeArr[] = "TIME:23-38-30";
#define TIME_COLOUR ST7735_YELLOW

#define TFT_CS    14 // 请替换为您的CS引脚号
#define TFT_DC    27 // 请替换为您的DC引脚号
#define TFT_RST   5 // 请替换为您的RST引脚号
//#define TFT_SCK   18 // 请替换为您的SCK引脚号
//#define TFT_MOSI  23 // 请替换为您的MOSI引脚号
//已经默认配置
//#define COMPUTER_PIN 0 //连接继电器的引脚
#define DHTPIN 25
#define DHTTYPE DHT11   // 定义传感器类型
DHT dht(DHTPIN, DHTTYPE);

char HumiStr[6] = "78";
char TempStr[6] = "34.8";

// 图片尺寸
#define IMAGE_WIDTH  60
#define IMAGE_HEIGHT 60
extern const unsigned char gImage_humi[];
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);//创建显示屏对象并初始化

hw_timer_t * timer = NULL; // 创建一个定时器对象

static WiFiClient espClient;

// 设置 wifi 信息
#define WIFI_SSID "Redmi_DC21"
#define WIFI_PASSWD "88888888"
//UDP变量定义
WiFiUDP udp;
WiFiUDP discoveryUdp;
const int udpPort = 5088;
const int discoveryPort = 5089;  // 用于动态发现的UDP端口
#define MAX_CONNECT_COUNT 10 //预期的最大连接设备数
//char incomingPacket[255];//UDP接收数据数组
struct DeviceInfo{//存储其他设备name及ip
  String name;
  IPAddress ip;
};
DeviceInfo devices[MAX_CONNECT_COUNT];
int deviceCount = 0; //已经连接设备数

#define SEND_DELAY_TIME 200 //单位ms

// 设置产品和设备的信息，从阿里云设备信息里查看
#define PRODUCT_KEY "xxxxxxxxxxx"
#define DEVICE_NAME "xxxxxxxxx"
#define DEVICE_SECRET "xxxxxxxxxxxxxxxxxxxxx"
#define REGION_ID "cn-shanghai"
//定义使用的颜色
#define BACKGROUND_COLOUR ST7735_BLACK //背景颜色
#define RECT1_COLOUR ST7735_RED
#define TEXT1_COLOUR ST7735_GREEN
#define LINE1_COLOUR ST7735_RED
#define TEXT2_COLOUR ST7735_BLUE
#define RECT2_COLOUR ST7735_RED
#define TEXT3_COLOUR ST7735_GREEN
#define TEXT4_COLOUR ST7735_BLUE
#define DATA_COLOUR ST7735_WHITE
#define DATANAME_COLOUR ST7735_WHITE

#define SHOWDELAY_TIME 500 //字幕滚动速度
#define MAX_TEXT_COUNT 30 //输入文本最大字符数
#define MAX_SHOW_COUNT 12 //最大同时显示字符数
#define MAX_SHOW_STRING 6 //最大同时刷新字符串数量

#define SHOW_MODE_SEND 1 //向外发送的消息
#define SHOW_MODE_RECIVED 2//从外部收到的消息
#define SHOW_MODE_MYSELF 3 //内部消息

int textShowX[MAX_SHOW_STRING] = {0};
int textShowY[MAX_SHOW_STRING] = {0};
int showCount[MAX_SHOW_STRING] = {0};//实际显示数量
int maxCount[MAX_SHOW_STRING] = {0};//需要显示数量
char textShowString[MAX_SHOW_STRING][MAX_SHOW_COUNT + 1] = {"null"} ;//实际显示的字符串
char textMaxString[MAX_SHOW_STRING][MAX_TEXT_COUNT] = {"null"};//需要显示的字符串
int showFlag[MAX_SHOW_STRING] = {0};//显示刷新标志位

float humidity = 0;//温湿度
float temperature = 0;

bool ComputerControl = 1;//电脑控制

bool FanControl = 0;//风扇控制
int FanPwm = 50;//风扇调速
int FanRunTimeHour = 3;//风扇定时-时
int FanRunTimeMin = 30;//定时-分

bool Led1Control = 0;//灯光控制
int LedLuminance = 50;//亮度控制

int LightValue = 100;//光照检测
int SmokeDetection = 100;//烟雾检测

bool AmbientLightControl = 0;//氛围灯控制
int AmbientLightRed = 100;//氛围灯颜色控制
int AmbientLightGreen = 100;
int AmbientLightBlue = 100;
int AmbientLightLuminance = 50;//氛围灯亮度
int AmbientLightCount = 30;

// 定时器相关变量
unsigned long previousMillis = 0;
const unsigned long interval = 100; // 每100毫秒

unsigned long previousMillisUpdate = 0;
const unsigned long updateInterval = 1000; // 每1秒

unsigned long previousMillisData = 0;
const unsigned long dataInterval = 10000; // 每10秒

void displayImage(int16_t x, int16_t y, const unsigned char *image, uint16_t width, uint16_t height) {
  // 遍历图片数组，逐像素显示图片
  for (uint16_t row = 0; row < height; row++) {
    for (uint16_t col = 0; col < width; col++) {
      uint32_t pixelColor = pgm_read_byte(image + (row * width + col));
      tft.drawPixel(x + col, y + row, pixelColor);
    }
  }
}

void messageShowUI(const int x,const int y,char text1[],char text2[],char text3[],char text4[]){

  const int RectX = x;//基准坐标 (矩形左上角)
  const int RectY = y;//基准坐标
  const int RectWight = 160;//宽160
  const int RectHight = 14;//高14

  const int Rect1x = RectX;//矩形框1x坐标
  const int Rect1y = RectY;//矩形框1y坐标
  const int Rect1w = RectWight - RectX;//矩形框1宽度
  const int Rect1h = RectHight;//矩形框1高度
//tft.drawRect(Rect1x,Rect1y,Rect1w,Rect1h,RECT1_COLOUR);//绘制矩形框1 外部包围

  const int Text1x = Rect1x +3;//Text1x坐标
  const int Text1y = Rect1y +3;//Text1y坐标
  const int Text1C = 4;//Text1字符数量
  char Text1String[Text1C + 1];//Text1字符数组
  strncpy(Text1String, text1,Text1C);//从text1拷贝Text1C个字符到Text1String
  Text1String[Text1C] = '\0'; // 添加字符串结束符
  const int Text1Size = 1;

  const int Line1x = Text1x + Text1C * 6 + 3;//字符大小为6*8
  const int Line1y = RectY;
  const int Line1h = RectHight;

  const int Text2x = Line1x + 3;//Text2x坐标
  const int Text2y = Text1y;//Text2y坐标
  const int Text2C = 6 ;//Text2字符数量
  const int Text2Size = 1;
  char Text2String[Text2C + 1];//Text2字符数组
  strncpy(Text2String, text2,Text2C);//从text2拷贝Text2C个字符到Text2String
  Text2String[Text2C] = '\0'; // 添加字符串结束符


  const int Rect2x = Text2x + Text2C * 6 + 1;//矩形框2x坐标
  const int Rect2y = RectY;//矩形框2y坐标
  const int Rect2w = 14;//矩形框2宽度
  const int Rect2h = 14;//矩形框2高度

  const int Text3x = Rect2x + 5;//Text3x坐标
  const int Text3y = Text1y;//Text3y坐标
  const int Text3C = 1;//Text3字符数量
  const int Text3Size = 1;
  char Text3String[Text3C + 1];//Text3字符数组
  strncpy(Text3String, text3,Text3C);//从text3拷贝Text3C个字符到Text3String
  Text3String[Text3C] = '\0'; // 添加字符串结束符

  const int Text4x = Rect2x + Rect2w + 3;//Text4x坐标
  const int Text4y = Text1y ;//Text4y坐标
  const int Text4Size = 1;
  const int Text4C = (159 - Text4x)/6 ;//剩余空间可显示字符数量（以0，0作为起点最多显示12个字符）字符大小6*8
  char Text4String[Text4C + 1];//Text4字符数组
  int Text4Length = 0;//传入需要显示的字符数量
  while (text4[Text4Length] != '\0') {//动态分配的数组不能使用sizeof来计算数组大小
    Text4Length++;
  }
  static bool flag = true;
  if(flag){
    tft.initR(INITR_BLACKTAB); // 使用适当的初始化参数
    tft.setRotation(1); // 设置显示方向，1表示顺时针旋转90度
    tft.fillScreen(BACKGROUND_COLOUR);//设置背景颜色
    flag = false; //初始化完成改变标志位防止重复初始化
  }
  tft.drawRect(Rect1x,Rect1y,Rect1w,Rect1h,RECT1_COLOUR);//绘制矩形框1：整体框架

  tft.setTextColor(TEXT1_COLOUR);//设置文字颜色
  tft.setTextSize(Text1Size);//设置字体大小
  tft.setCursor(Text1x,Text1y);//设置起始位置
  tft.print(Text1String);//显示Text1 From

  tft.drawFastVLine(Line1x,Line1y,Line1h,LINE1_COLOUR);//绘制Text1后竖线

  tft.setTextColor(TEXT2_COLOUR);//设置文字颜色
  tft.setTextSize(Text2Size);//设置字体大小
  tft.setCursor(Text2x,Text2y);//设置起始位置
  tft.fillRect(Text2x, Text2y, 6 * 6, 8, BACKGROUND_COLOUR);//绘制矩形刷新部分区域
  tft.print(Text2String);//显示Text2 ASRPRO

  //tft.drawFastVLine(Line2x,Line2y,Line2h,LINE2_COLOUR);//绘制Text2后竖线

  tft.fillRect(Rect2x,Rect2y,Rect2w,Rect2h,RECT2_COLOUR);//绘制矩形框2：Text3包围框

  tft.setTextColor(TEXT3_COLOUR);//设置文字颜色
  tft.setTextSize(Text3Size);//设置字体大小
  tft.setCursor(Text3x,Text3y);//设置起始位置
  tft.print(Text3String);//显示Text3 R

  tft.setTextWrap(false);//关闭超出范围自动换行 实现滚动字幕显示
  if(Text4Length > Text4C){//需要显示的数据数量大于剩余空间可显示字符数量
    //传递参数
    for(int i = 0; i < MAX_SHOW_STRING ; i++){
      if(showFlag[i] == 0){
        showFlag[i] = 1;//标记已使用
        showCount[i] = Text4C;//可显示的字符数
        maxCount[i] = Text4Length;//需要显示的字符数
        textShowX[i] = Text4x;
        textShowY[i] = Text4y;
        strcpy(textMaxString[i],text4);//传递需要显示的字符串
        timerAlarmEnable(timer); // 启用定时器

        //直接静态显示
        tft.fillRect(Text4x, Text4y, Text4C * 6, 8, BACKGROUND_COLOUR);//绘制矩形刷新部分区域
        strncpy(Text4String, text4,Text4C);//从text4拷贝Text4C个字符到Text4String
        Text4String[Text4C] = '\0'; // 添加字符串结束符
        tft.setTextColor(TEXT4_COLOUR);//设置文字颜色
        tft.setTextSize(Text4Size);//设置字体大小
        tft.setCursor(Text4x,Text4y);//设置起始位置
        tft.print(Text4String);//显示Text4 Recived data!
        return ;//找到可显示位置即退出循环
      }
    }
  }
  else{//直接静态显示
    tft.fillRect(Text4x, Text4y, Text4C * 6, 8, BACKGROUND_COLOUR);//绘制矩形刷新部分区域
    strncpy(Text4String, text4,Text4C);//从text4拷贝Text4C个字符到Text4String
    Text4String[Text4C] = '\0'; // 添加字符串结束符
    tft.setTextColor(TEXT4_COLOUR);//设置文字颜色
    tft.setTextSize(Text4Size);//设置字体大小
    tft.setCursor(Text4x,Text4y);//设置起始位置
    tft.print(Text4String);//显示Text4 Recived data!
  }
}
void showDataUI(int dataX,int dataY,int Icon,char dataArr[],char dataName[]){//起始点坐标x,y 显示图标 数据字符串 数据名称
  int IconX = dataX;
  int IconY = dataY;
  int IconW = 12;
  int IconH = 25;
  int IconN = Icon;//0代表温度
  if(IconN == 0) tft.fillRect(IconX,IconY,IconW,IconH,ST7735_GREEN);
  else tft.fillRect(IconX,IconY,IconW,IconH,ST7735_BLUE);//ICON绘制

  tft.fillRect(IconX + IconW + 5, IconY, 10 * 5, 16, BACKGROUND_COLOUR);//绘制矩形刷新部分区域
  tft.setCursor(IconX + IconW + 5,IconY);//设置起始位置
  tft.setTextColor(DATA_COLOUR);//设置文字颜色
  tft.setTextSize(2);//设置字体大小
  tft.print(dataArr);//显示Text4 Recived data!
  if(dataX == 0) tft.print("C");
  else tft.print("%");

  //tft.fillRect(IconX + IconW + 1, IconY + 18, 10 * 6, 8, BACKGROUND_COLOUR);//绘制矩形刷新部分区域
  tft.setCursor(IconX + IconW + 1,IconY + 18);//设置起始位置
  tft.setTextColor(DATANAME_COLOUR);//设置文字颜色
  tft.setTextSize(1);//设置字体大小
  tft.print(dataName);//显示Humidity

}
void showLongMessage(int Mode,String Message){
  static int LongMessageCount = 3;
  static int showCount = 0;
  int X = 0;
  int Y = 0;
  int MessageX = X;
  int MessageY = 100 - 1 - 13 * LongMessageCount + showCount % 3 * 13;
  int MessageW = 160 - X;
  int MessageH = 14;

  tft.drawRect(MessageX, MessageY, MessageW, MessageH, ST7735_RED);//绘制矩形框

  tft.fillRect(MessageX,MessageY, 14, 14, ST7735_RED);//绘制包围矩形框
  tft.setCursor(MessageX + 3,MessageY + 3);//设置起始位置
  tft.setTextColor(ST7735_GREEN);//设置文字颜色
  tft.setTextSize(1);//设置字体大小
  if(Mode == SHOW_MODE_RECIVED) tft.print("R");//显示R
  else if(Mode == SHOW_MODE_SEND) tft.print("S");//显示S
  else if(Mode == SHOW_MODE_MYSELF) tft.print("M");//显示M

  tft.fillRect(MessageX + 3 + 15,MessageY + 3, (160 - 3 - X - 14) / 6 * 6, 8, BACKGROUND_COLOUR);//绘制矩形刷新部分区域
  tft.setCursor(MessageX + 3 + 15,MessageY + 3);//设置起始位置
  tft.setTextColor(ST7735_BLUE);//设置文字颜色
  tft.setTextSize(1);//设置字体大小
  tft.print(Message);//显示Message
  showCount += 1;

}


void ComputerControlCallBack(JsonVariant p){
  //电脑控制回调函数
    int ComputerControl = p["ComputerControl"];
    //digitalWrite(COMPUTER_PIN,LOW);
    delay(500);
    //digitalWrite(COMPUTER_PIN,HIGH);
}
void LedControlCallBack(JsonVariant p){
  //灯光控制回调函数
  int LedControl = p["LedControl"];
  Serial.println("LedControl：" + String(LedControl));
}
void DateSend(void){
// 发送一个数据到云平台，CurrentTemperature 是在设备产品中定义的物联网模型的 id
    AliyunIoTSDK::send("Temperature", temperature);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("Humility", humidity);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("ComputerControl", ComputerControl);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("FanControl", FanControl);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("FanPwm", FanPwm);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("FanRunTimeHour", FanRunTimeHour);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("FanRunTimeMin", FanRunTimeMin);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("LedControl", Led1Control);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("LedLuminance", LedLuminance);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("LightValue", LightValue);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("SmokeDetection", SmokeDetection);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("AmbientLightControl", AmbientLightControl);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("AmbientLightRed", AmbientLightRed);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("AmbientLightGreen", AmbientLightGreen);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("AmbientLightBlue", AmbientLightBlue);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("AmbientLightCount", AmbientLightCount);
    delay(SEND_DELAY_TIME);
    AliyunIoTSDK::send("AmbientLightLuminance", AmbientLightLuminance);
    delay(SEND_DELAY_TIME);
}
void wifiInit(const char *ssid, const char *passphrase)
{
    WiFi.mode(WIFI_STA);
    WiFi.begin(ssid, passphrase);
    while (WiFi.status() != WL_CONNECTED)
    {
        delay(1000);
        Serial.println("WiFi not Connect");
    }
    Serial.println("Connected to AP");

}

void serial2DataDispose(){//处理串口2接收的数据
  if(Serial2.available() > 0) { // 如果串口2中有数据可用 数据格式From:Name-State
    String receivedFromString2  = Serial2.readStringUntil(':');//读取一行字符串，直到换行符 ':'
    String receivedNameString2  = Serial2.readStringUntil('-'); // 读取一行字符串，直到符  '-'
    String receivedStateString2 = Serial2.readStringUntil('\n'); // 读取一行字符串，直到换行符 '\n'

    char receivedFromArray2[receivedFromString2.length() + 1];
    receivedFromString2.toCharArray(receivedFromArray2, receivedFromString2.length() + 1);

    char receivedNameArray2[receivedNameString2.length() + 1];
    receivedNameString2.toCharArray(receivedNameArray2, receivedNameString2.length() + 1);

    char receivedStateArray2[receivedStateString2.length() + 1];
    receivedStateString2.toCharArray(receivedStateArray2, receivedStateString2.length() + 1);

    String receivedMessageString2 = String(receivedNameString2 + '-' + receivedStateString2);
    char receivedMessageArray2[receivedMessageString2.length() + 1];
    receivedMessageString2.toCharArray(receivedMessageArray2, receivedMessageString2.length() + 1);

    if(receivedNameString2 == ""){//name为空 无格式字符串
      messageShowUI(0,113 - 13 * 1,"From","NULL","R",receivedFromArray2);
      showLongMessage(SHOW_MODE_RECIVED,String(receivedFromString2 + receivedNameString2));
    }
    else {//定义格式字符串
      messageShowUI(0,113 - 13 * 1,"From",receivedFromArray2,"R",receivedMessageArray2);
      showLongMessage(SHOW_MODE_RECIVED,String(receivedFromString2 + ':' + receivedMessageString2));
      if(receivedNameArray2[0] == 'T' && receivedNameArray2[1] == 'i' && receivedNameArray2[2] == 'm'){//Time-Get
        if(receivedStateArray2[0] == 'G' && receivedStateArray2[1] == 'e' && receivedStateArray2[2] == 't'){
          sprintf(timeArr, "Time:%02d-%02d-%02d", currentHour, currentMinute, currentSecond);// 使用sprintf格式化时间
          Serial2.printf(timeArr);//使用printf ASRPRO才能接收到数据
          messageShowUI(0,113,"Goal","ASRPRO","S",timeArr);//目标 名称 发送 数据
          showLongMessage(SHOW_MODE_SEND,timeArr);
        }
      }
      else if(receivedNameArray2[0] == 'L' && receivedNameArray2[1] == 'e' && receivedNameArray2[2] == 'd'){//Led-On
        if(receivedStateArray2[0] == 'O' && receivedStateArray2[1] == 'n' ){
          for(int i = 0; i < deviceCount;i++){
            if(strncmp(devices[i].name.c_str(),"Led",3) == 0){
              udp.beginPacket(devices[i].ip, udpPort);
              udp.printf("Led:On");
              udp.endPacket();
              messageShowUI(0,113,"Goal","Led","S","Led-On");//目标 名称 发送 数据
              showLongMessage(SHOW_MODE_SEND,"Led-On");
              Serial.printf("Device %d: Name = %s, IP = %s\n", i + 1, devices[i].name.c_str(), devices[i].ip.toString().c_str());
              break;
            }
            else if(i == deviceCount - 1){//当i == deviceCount - 1 时仍未找到即不存在该设备
              showLongMessage(SHOW_MODE_SEND,"No found device!");
            }
          }
          messageShowUI(0,113,"Goal","Led","S","Led-On");//目标 名称 发送 数据
          showLongMessage(SHOW_MODE_SEND,"Led-On");
        }
        else if(receivedStateArray2[0] == 'O' && receivedStateArray2[1] == 'f' && receivedStateArray2[2] == 'f'){//Led-Off
          for(int i = 0; i < deviceCount;i++){
            if(strncmp(devices[i].name.c_str(),"Led",3) == 0){
              udp.beginPacket(devices[i].ip, udpPort);
              udp.printf("Led:Off");
              udp.endPacket();
              messageShowUI(0,113,"Goal","Led","S","Led-Off");//目标 名称 发送 数据
              showLongMessage(SHOW_MODE_SEND,"Led-Off");
              Serial.printf("Device %d: Name = %s, IP = %s\n", i + 1, devices[i].name.c_str(), devices[i].ip.toString().c_str());
              break;
            }
            else if(i == deviceCount - 1){//当i == deviceCount - 1 时仍未找到即不存在该设备
              showLongMessage(SHOW_MODE_SEND,"No found device!");
            }
          }
          messageShowUI(0,113,"Goal","Led","S","Led-Off");//目标 名称 发送 数据
          showLongMessage(SHOW_MODE_SEND,"Led-Off");
        }
      }
      else if(receivedNameArray2[0] == 'R' && receivedNameArray2[1] == 'e' && receivedNameArray2[2] == 'l'){//Relay-On
        if(receivedStateArray2[0] == 'O' && receivedStateArray2[1] == 'n' ){
          for(int i = 0; i < deviceCount;i++){
            if(strncmp(devices[i].name.c_str(),"Relay",5) == 0){
              udp.beginPacket(devices[i].ip, udpPort);
              udp.printf("Relay:On");
              udp.endPacket();
              messageShowUI(0,113,"Goal","Relay","S","Relay-On");//目标 名称 发送 数据
              showLongMessage(SHOW_MODE_SEND,"Relay-On");
              Serial.printf("Device %d: Name = %s, IP = %s\n", i + 1, devices[i].name.c_str(), devices[i].ip.toString().c_str());
              break;
            }
            else if(i == deviceCount - 1){//当i == deviceCount - 1 时仍未找到即不存在该设备
              showLongMessage(SHOW_MODE_SEND,"No found device!");
            }
          }
        }
        else if(receivedStateArray2[0] == 'O' && receivedStateArray2[1] == 'f' && receivedStateArray2[2] == 'f'){//Relay-Off
          for(int i = 0; i < deviceCount;i++){
            if(strncmp(devices[i].name.c_str(),"Relay",5) == 0){
              udp.beginPacket(devices[i].ip, udpPort);
              udp.printf("Relay:Off");
              udp.endPacket();
              messageShowUI(0,113,"Goal","Relay","S","Relay-Off");//目标 名称 发送 数据
              showLongMessage(SHOW_MODE_SEND,"Relay-Off");
              Serial.printf("Device %d: Name = %s, IP = %s\n", i + 1, devices[i].name.c_str(), devices[i].ip.toString().c_str());
              break;
            }
            else if(i == deviceCount - 1){//当i == deviceCount - 1 时仍未找到即不存在该设备
              showLongMessage(SHOW_MODE_SEND,"No found device!");
            }
          }
        }
        else if(receivedStateArray2[0] == 'O' && receivedStateArray2[1] == 'p' && receivedStateArray2[2] == 'e'){//Relay-Open
          for(int i = 0; i < deviceCount;i++){
            if(strncmp(devices[i].name.c_str(),"Relay",5) == 0){
              udp.beginPacket(devices[i].ip, udpPort);
              udp.printf("Relay:Open");
              udp.endPacket();
              messageShowUI(0,113,"Goal","Relay","S","Relay-Open");//目标 名称 发送 数据
              showLongMessage(SHOW_MODE_SEND,"Relay-Open");
              Serial.printf("Device %d: Name = %s, IP = %s\n", i + 1, devices[i].name.c_str(), devices[i].ip.toString().c_str());
              break;
            }
            else if(i == deviceCount - 1){//当i == deviceCount - 1 时仍未找到即不存在该设备
              showLongMessage(SHOW_MODE_SEND,"No found device!");
            }
          }
        }
        else if(receivedStateArray2[0] == 'C' && receivedStateArray2[1] == 'l' && receivedStateArray2[2] == 'o'){//Relay-Close
          for(int i = 0; i < deviceCount;i++){
            if(strncmp(devices[i].name.c_str(),"Relay",5) == 0){
              udp.beginPacket(devices[i].ip, udpPort);
              udp.printf("Relay:Close");
              udp.endPacket();
              messageShowUI(0,113,"Goal","Relay","S","Relay-Close");//目标 名称 发送 数据
              showLongMessage(SHOW_MODE_SEND,"Relay-Close");
              Serial.printf("Device %d: Name = %s, IP = %s\n", i + 1, devices[i].name.c_str(), devices[i].ip.toString().c_str());
              break;
            }
            else if(i == deviceCount - 1){//当i == deviceCount - 1 时仍未找到即不存在该设备
              showLongMessage(SHOW_MODE_SEND,"No found device!");
            }
          }
        }
      }
    }
  }
}
void dht11DataGet(void){
  static bool initFlag = false;
  if(!initFlag)//未初始化
  {
    delay(2000);  // 延迟2秒以便传感器稳定
    initFlag = true;
  }
  humidity = dht.readHumidity();        // 读取湿度
  temperature = dht.readTemperature();  // 读取温度（默认摄氏度）
  if (isnan(humidity) || isnan(temperature)) {
    showLongMessage(SHOW_MODE_MYSELF,"Failed to read from DHT sensor!");
    return;
  }
  sprintf(HumiStr,"%.0f",humidity);//"%.1f"一位小数的float类型
  sprintf(TempStr,"%.1f",temperature);
}
void showTimeUI(void){
  char timeString[] = "23:59:59";
  int timeX = 6;
  int timeY = 32;
  int timeSize = 3;
  static int showHour = 0;
  static int showMinute = 0;
  static int showSecond = 0;
  tft.setTextColor(TIME_COLOUR);//设置文字颜色
  tft.setTextSize(timeSize);//设置字体大小
  if(showHour != currentHour){
    showHour = currentHour;
    char showHourArr[] = "59";
    sprintf(showHourArr,"%02d",showHour); //格式化%02d
    tft.fillRect(timeX,timeY,6*timeSize*2,8*timeSize,ST7735_BLACK);//刷新
    tft.setCursor(timeX,timeY);//设置显示位置
    tft.print(showHourArr);//showHourArr
  }
  tft.setCursor(timeX + 6 * timeSize * 2,timeY);//设置显示位置
  tft.print(":");//:
  if(showMinute != currentMinute){
    showMinute = currentMinute;
    char showMinuteArr[] = "59";
    sprintf(showMinuteArr,"%02d",showMinute); //格式化%02d
    tft.fillRect(timeX + 6 * timeSize * 3,timeY,6 * timeSize * 2,8 * timeSize,ST7735_BLACK);//刷新
    tft.setCursor(timeX + 6 * timeSize * 3,timeY);//设置显示位置
    tft.print(showMinuteArr);//showMinuteArr
  }
  tft.setCursor(timeX + 6 * timeSize * 5,timeY);//设置显示位置
  tft.print(":");//:
  if(showSecond != currentSecond){
    showSecond = currentSecond;
    char showSecondArr[] = "59";
    sprintf(showSecondArr,"%02d",showSecond);
    tft.fillRect(timeX + 6 * timeSize * 6,timeY,6 * timeSize * 2,8 * timeSize,ST7735_BLACK);//刷新
    tft.setCursor(timeX + 6 * timeSize * 6,timeY);//设置显示位置
    tft.print(showSecondArr);//showSecondArr
  }
  else{
    char showSecondArr[] = "59";
    sprintf(showSecondArr,"%02d",showSecond);
    tft.setCursor(timeX + 6 * timeSize * 6,timeY);//设置显示位置
    tft.print(showSecondArr);//showSecondArr
  }
}
void processDiscoverPacket(){//处理5089端口的发现请求
  int packetSize = discoveryUdp.parsePacket();
  if(packetSize){
    char incomingPacket[255];
    int len = discoveryUdp.read(incomingPacket,255);//读取数据
    if(len > 0){
      incomingPacket[len] = 0;
    }
    //处理发送请求
    if (strcmp(incomingPacket, "DISCOVER") == 0) {
      discoveryUdp.beginPacket(discoveryUdp.remoteIP(), discoveryUdp.remotePort());
      discoveryUdp.printf("ESP32_IP:%s,PORT:%d", WiFi.localIP().toString().c_str(), udpPort);
      discoveryUdp.endPacket();
    }
  }
}

void processIncomingPacket(){//处理5088端口接收的数据
  int packetSize = udp.parsePacket();
  if (packetSize) {
    char incomingPacket[255];
    int len = udp.read(incomingPacket, 255);
    if (len > 0) {
      incomingPacket[len] = 0;
    }
    //Serial.printf("Received packet of size %d from %s:%d\n", packetSize, udp.remoteIP().toString().c_str(), udp.remotePort());
    //Serial.printf("Packet contents: %s\n", incomingPacket);
    showLongMessage(SHOW_MODE_MYSELF,incomingPacket);

    // 处理设备消息
    String message = String(incomingPacket);
    String deviceName = message.substring(0, message.indexOf(':'));//数据格式deviceName:stateName 例如Relay:On
    String stateName = message.substring(message.indexOf(':') + 1 );
    IPAddress senderIP = udp.remoteIP();
    // 处理具体的设备信息
    if(strcmp(stateName.c_str(),"Link") == 0){
      udp.beginPacket(senderIP, udpPort);
      udp.printf("OK");
      udp.endPacket();
      showLongMessage(SHOW_MODE_MYSELF,"Send OK!");
    }
    bool deviceExists = false;
    for (int i = 0; i < deviceCount; i++) {
      if (devices[i].name == deviceName) {
        deviceExists = true;
        devices[i].ip = senderIP;  // 更新设备IP
        break;
      }
    }
    if (!deviceExists && deviceCount < MAX_CONNECT_COUNT) {
      devices[deviceCount].name = deviceName;
      devices[deviceCount].ip = senderIP;
      deviceCount++;
    }
    Serial.println("Device List:");
    for (int i = 0; i < deviceCount; i++) {
      Serial.printf("Device %d: Name = %s, IP = %s\n", i + 1, devices[i].name.c_str(), devices[i].ip.toString().c_str());
    }


  }
}
void IRAM_ATTR onTimer() {
  // 在定时器中断服务程序中更新屏幕显示
  //static int timeCount = 0;
  //开启滚动显示
  static int i[MAX_SHOW_STRING] = {0};
  for(int j = 0; j < MAX_SHOW_STRING; j++){
    if(showFlag[j] == 1){//需要显示
      if(i[j] <= maxCount[j] - showCount[j]){//滚动字幕显示
        tft.fillRect(textShowX[j], textShowY[j], showCount[j] * 6, 8, BACKGROUND_COLOUR);//绘制矩形刷新部分区域
        strncpy(textShowString[j], textMaxString[j] + i[j],showCount[j]);//从textMaxString[j]的第i[j]个字符开始，拷贝showCount[j]个字符到textShowString[j]
        textShowString[j][showCount[j]] = '\0'; // 添加字符串结束符
        tft.setTextColor(TEXT4_COLOUR);//设置文字颜色
        tft.setTextSize(1);//设置字体大小
        tft.setCursor(textShowX[j],textShowY[j]);//设置显示位置
        tft.print(textShowString[j]);//显示Text4 Recived data!
        i[j] += 1;
      }
      else{//滚动字幕显示结束 显示前showCount[j]个字符
        tft.fillRect(textShowX[j], textShowY[j], showCount[j] * 6, 8, BACKGROUND_COLOUR);//绘制矩形刷新部分区域
        strncpy(textShowString[j], textMaxString[j],showCount[j]);//将textMaxString[j]的前showCount[j]个字符，拷贝到textShowString[j]
        textShowString[j][showCount[j]] = '\0'; // 添加字符串结束符
        tft.setTextColor(TEXT4_COLOUR);//设置文字颜色
        tft.setTextSize(1);//设置字体大小
        tft.setCursor(textShowX[j],textShowY[j]);//设置显示位置
        tft.print(textShowString[j]);//显示Text4 Recived data!
        i[j] = 0;
        showFlag[j] = 0;
        //timerEnd(timer); // 关闭定时器
      }
    }
  }
}
void setup() {
  Serial.begin(115200);//初始化串口0用于调试
  Serial2.begin(115200);//初始化串口2用于交换数据
  dht.begin();        // 初始化DHT传感器
  // 初始化 wifi
  wifiInit(WIFI_SSID, WIFI_PASSWD);
  // 启动两个UDP服务器
  udp.begin(udpPort);// udpPort
  discoveryUdp.begin(discoveryPort);// discoveryPort
  // 初始化 iot，需传入 wifi 的 client，和设备产品信息
  AliyunIoTSDK::begin(espClient, PRODUCT_KEY, DEVICE_NAME, DEVICE_SECRET, REGION_ID);
  // 初始化NTP客户端
  timeClient.begin();
  // 配置硬件定时器
  timer = timerBegin(0, 80, true); // 使用定时器0，分频器80，计数上升沿触发中断
  timerAttachInterrupt(timer, &onTimer, true); // 将中断服务程序与定时器关联
  timerAlarmWrite(timer, SHOWDELAY_TIME * 1000, true); // 设置定时器触发时间为SHOWDELAY_TIME*1000（单位：微秒）默认为500us*1000 = 0.5s
  //timerAlarmEnable(timer); // 启用定时器

  dht11DataGet();
  messageShowUI(0,113 - 13 * 1,"From","ASRPRO","R","Recived data:Hello World!");
  messageShowUI(0,113,"Goal","Fan","S","Send data:Hello World!");
  showDataUI(0,0,0,TempStr, "Temperature");
  showDataUI(80,0,1,HumiStr,"Humidity");
  //showLongMessage(SHOW_MODE_MYSELF,"Hello World!");
}

void loop() {
  unsigned long currentMillis = millis();//获取已运行时间
  static char oldHumiStr[6] = "78";
  static char oldTempStr[6] = "34.8";
  // 每100毫秒处理一次数据
  if (currentMillis - previousMillis >= interval) {
    previousMillis = currentMillis;
    serial2DataDispose();
    processIncomingPacket();//处理5088端口接收的数据
  }
  // 每1秒更新一次时间
  if (currentMillis - previousMillisUpdate >= updateInterval) {
    previousMillisUpdate = currentMillis;
    timeClient.update();
    unsigned long epochTime = timeClient.getEpochTime();
    struct tm *ptm = gmtime((time_t *)&epochTime);
    currentHour = ptm->tm_hour;
    currentMinute = ptm->tm_min;
    currentSecond = ptm->tm_sec;
    showTimeUI();
    processDiscoverPacket();//处理5089端口的发现请求
  }
  // 每10秒更新一次温度和湿度数据
  if (currentMillis - previousMillisData >= dataInterval) {
    previousMillisData = currentMillis;
    dht11DataGet();
    if (strcmp(oldTempStr, TempStr) != 0) {
      showDataUI(0, 0, 0, TempStr, "Temperature");
      strcpy(oldTempStr, TempStr);
      AliyunIoTSDK::send("Temperature", temperature);//上传数据到服务器
    }
    if (strcmp(oldHumiStr, HumiStr) != 0) {
      showDataUI(80, 0, 1, HumiStr, "Humidity");
      strcpy(oldHumiStr, HumiStr);
      AliyunIoTSDK::send("Humility", humidity);//上传数据到服务器
    }
    AliyunIoTSDK::loop(); // 你提到的保持服务器的连接，每10秒执行一次
  }
}

显示部分代码可参考Arduino平台基于GFX库的滚动字幕消息显示UI设计（定时器实现刷新）
阿里云平台SDK相关代码参考使用ESP-01S与阿里云物联网平台服务器的连接与配置（温湿度检测）

ASRPRO代码
#include "asr.h"
extern "C"{ void * __dso_handle = 0 ;}
#include "setup.h"
#include "HardwareSerial.h"
#include "myLib/asr_event.h"

uint32_t snid;
void ASR_CODE();

//{speak:小蝶-清新女声,vol:4,speed:10,platform:haohaodada}
//{playid:10001,voice:欢迎使用智能家居助手，用小璐同学唤醒我。}
//{playid:10002,voice:我退下了，用小璐同学唤醒我}

/*默认循环函数
*/
void ASR_CODE(){
  String Serial1_Data = "TIME:23-45-30";
  String Data_Type = "0";
  String Clock = "0";
  String Min = "0";
  switch (snid) {
   case 2:
    Serial1.println("ASRPRO:Led-On");
    delay(10);
    break;
   case 3:
    Serial1.println("ASRPRO:Led-Off");
    delay(10);
    break;
   case 4:
    Serial1.println("ASRPRO:Led-Up");
    delay(10);
    break;
   case 5:
    Serial1.println("ASRPRO:Led-Down");
    delay(10);
    break;
   case 8:
    Serial1.println("ASRPRO:Computer-On");
    delay(10);
    break;
   case 9:
    Serial1.println("ASRPRO:Computer-Off");
    delay(10);
    break;
   case 10:
    Serial1.println("ASRPRO:Fan-On");
    delay(10);
    break;
   case 11:
    Serial1.println("ASRPRO:Fan-Off");
    delay(10);
    break;
   case 12:
    Serial1.println("ASRPRO:Fan-Up");
    delay(10);
    break;
   case 13:
    Serial1.println("ASRPRO:Fan-Down");
    delay(10);
    break;
   case 14:
    Serial1.println("ASRPRO:Led-Up");
    delay(10);
    break;
   case 15:
    Serial1.println("ASRPRO:Led-Down");
    delay(10);
    break;
   case 16:
    Serial1.println("ASRPRO:Led-Max");
    delay(10);
    break;
   case 17:
    Serial1.println("ASRPRO:Led-Min");
    delay(10);
    break;
   case 18:
    Serial1.println("ASRPRO:Switch-On");
    delay(10);
    //{playid:10500,voice:开关已打开}
    play_audio(10500);
    break;
   case 19:
    Serial1.println("ASRPRO:Switch-Off");
    delay(10);
    //{playid:10501,voice:开关已关闭}
    play_audio(10501);
    break;
   case 20:
    Serial1.println("ASRPRO:Fan-Max");
    delay(10);
    break;
   case 21:
    Serial1.println("ASRPRO:Fan-Min");
    delay(10);
    break;
   case 22:
    Serial1.println("ASRPRO:Time-Get");
    delay(500);
    if(Serial1.available() > 0){
      Serial1_Data = Serial1.readString();
      Data_Type = String(Serial1_Data).substring(1,4);
      if(String(Data_Type).indexOf("TIME",1)){
        Clock = String(Serial1_Data).substring(5,7);
        Min = String(Serial1_Data).substring(8,10);
        //{playid:10502,voice:现在时间}
        play_audio(10502);
        play_num((int64_t)((String(Clock).toInt()) * 100), 1);
        //{playid:10503,voice:点}
        play_audio(10503);
        play_num((int64_t)((String(Min).toInt()) * 100), 1);
        //{playid:10504,voice:分}
        play_audio(10504);
      }
    }
    break;
   case 23:
    Serial1.println("ASRPRO:Sweater-Get");
    delay(500);
    break;
   case 24:
    Serial1.println("ASRPRO:Relay-On");
    delay(100);
    break;
   case 25:
    Serial1.println("ASRPRO:Relay-Off");
    delay(100);
    break;
  }

}

void hardware_init(){
  setPinFun(2,FORTH_FUNCTION);
  setPinFun(3,FORTH_FUNCTION);
  Serial1.begin(115200);
  vTaskDelete(NULL);
}

void setup()
{
  //{ID:0,keyword:"唤醒词",ASR:"小璐同学",ASRTO:"我在"}
  //{ID:1,keyword:"命令词",ASR:"退下",ASRTO:"好的"}
  //{ID:2,keyword:"命令词",ASR:"开灯",ASRTO:"好的，马上打开灯光"}
  //{ID:3,keyword:"命令词",ASR:"关灯",ASRTO:"好的，马上关闭灯光"}
  //{ID:4,keyword:"命令词",ASR:"灯亮一点",ASRTO:"好的，正在为您增加亮度"}
  //{ID:14,keyword:"命令词",ASR:"亮一点",ASRTO:"好的，正在为您增加亮度"}
  //{ID:5,keyword:"命令词",ASR:"灯暗一点",ASRTO:"好的，正在为您降低亮度"}
  //{ID:15,keyword:"命令词",ASR:"暗一点",ASRTO:"好的，正在为您降低亮度"}
  //{ID:6,keyword:"命令词",ASR:"当前温度",ASRTO:"当前温度二十七摄氏度"}
  //{ID:7,keyword:"命令词",ASR:"当前湿度",ASRTO:"当前湿度百分之七十"}
  //{ID:8,keyword:"命令词",ASR:"打开电脑",ASRTO:"好的，正在为您打开电脑"}
  //{ID:9,keyword:"命令词",ASR:"关闭电脑",ASRTO:"好的，正在为您关闭电脑"}
  //{ID:10,keyword:"命令词",ASR:"打开风扇",ASRTO:"好的，正在为您打开风扇"}
  //{ID:11,keyword:"命令词",ASR:"关闭风扇",ASRTO:"好的，正在为您关闭风扇"}
  //{ID:12,keyword:"命令词",ASR:"风扇快一点",ASRTO:"好的，正在增大风速"}
  //{ID:13,keyword:"命令词",ASR:"风扇慢一点",ASRTO:"好的，正在减小风速"}
  //{ID:16,keyword:"命令词",ASR:"亮度调到最大",ASRTO:"好的，正在调整为最大亮度"}
  //{ID:17,keyword:"命令词",ASR:"亮度调到最小",ASRTO:"好的，正在调整为最小亮度"}
  //{ID:18,keyword:"命令词",ASR:"打开开关",ASRTO:"好的，正在为您打开开关"}
  //{ID:19,keyword:"命令词",ASR:"关闭开关",ASRTO:"好的，正在为您关闭开关"}
  //{ID:20,keyword:"命令词",ASR:"风速调到最大",ASRTO:"好的，正在调整为最大风速"}
  //{ID:21,keyword:"命令词",ASR:"风速调到最小",ASRTO:"好的，正在调整为最小风速"}
  //{ID:22,keyword:"命令词",ASR:"几点了",ASRTO:"正在查询"}
  //{ID:23,keyword:"命令词",ASR:"今天天气怎么样",ASRTO:"正在查询"}
  //{ID:24,keyword:"命令词",ASR:"打开继电器",ASRTO:"好的，正在为您打开继电器"}
  //{ID:25,keyword:"命令词",ASR:"关闭继电器",ASRTO:"好的，正在为您关闭继电器"}

  //{playid:10084,voice:零}
  //{playid:10085,voice:一}
  //{playid:10086,voice:二}
  //{playid:10087,voice:三}
  //{playid:10088,voice:四}
  //{playid:10089,voice:五}
  //{playid:10090,voice:六}
  //{playid:10091,voice:七}
  //{playid:10092,voice:八}
  //{playid:10093,voice:九}
  //{playid:10094,voice:十}
  //{playid:10095,voice:百}
  //{playid:10096,voice:千}
  //{playid:10097,voice:万}
  //{playid:10098,voice:亿}
  //{playid:10099,voice:负}
  //{playid:10100,voice:点}
}

应用场景

智能家居：
配合其他设备实现家庭设备的智能化管理，如照明、温控等。

项目进展

已完成部分功能以及测试，包括但不限于：

  • 本地语音控制
  • 控制程序开发
  • 手机、电脑网页端控制
  • 阿里云物联网平台后台控制
  • 设备间通信及控制
  • 温湿度数据获取、显示以及上传
  • 网络实时时间获取及显示
  • 语音报时

后续进行完善及补充，后续将在立创开源社区进行软硬件开源，后续以开源社区更新为准，此博客不实时更新
点击前往立创开源社区查看：智能家居助手

演示视频

语音控制继电器以及LED灯演示

阿里云物联网平台应用演示

玖玖玖梦
关注
  • 7
    点赞
  • 踩
  • 13
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
专栏目录
基于ESP32的智能家居项目设计与实现.pdf
07-15
基于ESP32的智能家居项目设计与实现.pdf
毕业设计——基于ESP32的智能家居系统(语音识别、APP控制)
mucherry的博客
04-18 2473
这一个基于esp32c3的智能家居控制系统，能实现语音、app和按键控制。有手动和自动两种模式，自动模式下会根据当前的光照强度控制灯的亮灭，当温湿度达到设定值之后报警器会响。而且该项目预留了硬件和电源接口，可以拓展自己的想要加的模块。ESP32C3ESP32C3内置和的双重支持降低了设备配网难度，而STM32需要外挂ESP8266模块才能进行联网通信。并且在同等性能的条件下，ESP32C3的性价比更高。ASRPRO语音识别采用ASRPRO模块，ASRPRO使用图形化的编程方式，
基于ESP32的智能运动装置
shineber的博客
06-20 635
本文是一篇实物制作与排坑笔记，介绍了一种基于ESP32的智能运动装置，详细介绍了发明的意义和具体的硬件、软件实现过程，对代码也进行了详细的讲解。
【花雕动手做】ASRPRO-Plus语音识别（03）---板载硬件模块和12项综合应用功能
雕爷学编程
10-22 2994
2、离线语音识别模块：搭载ASRPRO核心板，内置脑神经网络处理器，支持DNN、TDNN、RNN等神经网络及卷积运算硬件运算，非软件运算，支持语音识别、声纹识别、语音增强、语音检测等功能。4、更新和维护：随着技术的不断发展和用户需求的变化，可能需要更新屏幕固件或更换更先进的屏幕，开发者应定期检查更新并采取必要的维护措施，以确保设备的正常运行和使用效果。1、语音增强：ASRPRO-Plus采用一系列先进的数字信号处理技术，对输入的语音信号进行降噪、回声消除、增益控制等处理，以提高语音信号的清晰度和可懂度。
ASR PRO与 ESP8266 CP2102进行串口通信
做一件事之前就要做好最坏的打算
02-05 5109
查询附近WIFI信号，因为中文的WIFI信号会出现乱码，如果需要连接中文的WIFI信号请输入显示的这个乱码名称，否则无法连接。在完成上面的一系列操作后，我们在天文Block里面就可以进行对串口操作的编程了，下面是我的编程。会显示路由器网段下的IP，如果显示192.168.4.1 说明WIFI没连接成功。这里需要自己悟代码的意思了。输入 AT+CWLAP。
基于STM32+ESP8266+服务器的智能家居系统.zip-博主专注嵌入式
03-21
基于STM32+ESP8266的智能家居系统，运用贝壳物联服务器。主要模块包括ESP8266、DTH11、烟雾传感器、红外传感器、蜂鸣器组成。其中DTH11检测环境温湿度，烟雾传感器检测是否有着火现象，红外传感器检测是否有人异常...
基于STM32和ESP8266的智能家居系统设计源码
04-15
基于STM32和ESP8266的智能家居系统设计源码，该项目包含129个文件，主要文件类型有46个h头文件，...该项目是一个基于STM32和ESP8266的智能家居系统设计源码，可能涉及用户界面设计、应用逻辑实现、数据存储等多个方面。
毕业设计，基于STM32+ESP8266+MQTT+onenet开发的智能家居控制系统，包括语音识别/播报，人脸识别，完整源代码
02-24
毕业设计，基于STM32+ESP8266+MQTT+onenet开发的智能家居控制系统，包括语音识别/播报，人脸识别，完整源代码 智能家居毕业设计代码文件，基于STM32开发，还有部分的bug待解决。 具备以下功能： 一、控制方面： --...
基于STM32+ESP8266+摄像头+上位机设计的实时图传功能
01-03
功能：基于STM32+ESP8266+摄像头+上位机设计的实时图传功能 场景描述（1）： 利用STM32F103ZET6 + OV7670摄像头 实时采集视频画面，通过ESP8266上传到电脑或者手机上进行实时显示，数据传输的格式可以选择：JPG、BMP...
智能家居安防系统教学解决方案
whwzzc的博客
07-04 579
首先，借助先进的实验室设施，学生将亲自动手操作智能家居安防系统的硬件组件与软件平台，这一过程不仅加深了他们对技术细节的理解，还促进了理论与实践的融合，使抽象的概念变得直观而具体。本方案的亮点在于其创新的模块化教学设计，这一设计赋予学生极大的灵活性，使他们能够根据自己的兴趣和职业规划，自主选择学习模块。综合来看，唯众的教学方案通过精心设计的课程体系和模块化教学方法，为学生提供了一个全面、系统、灵活的学习平台，帮助他们深入理解智能家居安防系统的关键技术，培养他们成为能够适应未来行业发展的高素质专业人才。
东芝 TB5128FTG 强大性能的步进电机驱动器
Alin_13的博客
07-05 446
它以高精度和高效能为设计理念，采用 PWM 斩波方法，并内置时钟解码器。通过先进的 BiCD 工艺制造，这款驱动器提供高达 50V 和 5.0A 的输出额定值，成为广泛应用场景中的强劲解决方案。
STM32-旋转编码器和对射式红外传感器
luckyme_的博客
07-06 786
旋转编码器：用来测量位置、速度或旋转方向的装置，当其旋转轴旋转时，其输出端可以输出与旋转速度和方向对应的方波信号，读取方波信号的频率和相位信息即可得知旋转轴的速度和方向类型：机械触点式/霍尔传感器式/光栅式旋转编码器能让两侧触点的通断产生一个90度的相位差。这种相差90度的波形，就叫正交波形，带正交波形信号输出的编码器，是可以用来测方向的。直接附在电机后面的编码器是霍尔传感器形式编码器，中间是一个圆形磁铁，边上有两个位置错开的霍尔传感器。当磁铁旋转时，通过霍尔传感器就可以输出正交的方波信号。
STM32-TIM定时器
最新发布
luckyme_的博客
07-06 762
TIM定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断
Modbus通信协议学习——调试软件
m0_58683132的博客
07-02 773
定义：Modbus协议是一种用于电子控制器上的通用语言，允许控制器之间、控制器通过网络（如以太网）和其他设备之间进行通信。应用：广泛应用于工业自动化控制系统中，连接PLC、传感器、执行器等设备，实现监控和控制。特点：简单、可靠、通用，易于部署和维护，对供应商而言修改移动本地的比特或字节限制较少。Modbus通信协议以其简单、可靠、通用的特点，在工业自动化领域得到了广泛应用。通过不同的协议版本和通信方式，Modbus协议能够满足各种设备和系统之间的数据交换需求，推动工业自动化技术的发展。
单片机IO
如图所示
07-03 580
一、简单GPIO口 保护二极管：IO引脚上下两边两个二极管用于防止引脚外部过高、过低的电压输入。 当引脚电压高于VDD时，上方的二极管导通，电压被钳位在VDD+0.7V； 当引脚电压低于VSS时，下方的二极管导通，防止不正常电压引入芯片导致芯片烧毁。 二、简单电路分析 PNP晶体管，当 IO输出为输出时，发射极电压高于基极，使得LED导通。 PNP晶体管，当 IO输出为输入时，发射极电压高于基极，使得LED关闭。 如果单片机电压为5V,则IO口电压被钳制在5.7V，LED则无法关闭
【嵌入式单片机】之RS-232、RS-485、RS-422比较
随意的风的专栏
07-04 634
尽管RS422在某些方面可能不如其他通信标准（如RS485或以太网）灵活或先进，但它在上述领域内的表现依然卓越，对于那些重视长距离、高速率和抗干扰能力的场景来说，RS422仍然是一个非常有价值的选择。2.技术成熟度和普及度：RS232和RS485由于较早出现，技术更为成熟，市场上有大量的设备和组件可供选择，而RS422的普及度相对较低，导致相关设备和组件的选择范围有限。6.设备兼容性：市场上支持RS422的设备可能不如RS232和RS485的设备丰富，这限制了RS422在实际应用中的选择。
STM32——定时器
Black__goat的博客
06-25 1571
STM32定时中断的实现
GD32单片机使用TIMER进行外部计数
xiaoyaofriend的专栏
07-04 766
网上关于使用GD32单片机的ETI引脚作为计数器输入引脚的资料少之又少，此文希望有需要的朋友避免弯路。我们把ETI引脚作为方波输入引脚，其中ETR输入引脚为PA0。然后再将时钟和中断开启即可进行输入计数了。
如何实现基于ESP32的智能家居系统
05-20
实现基于ESP32的智能家居系统需要以下步骤： 1. 硬件选型：选择适合智能家居系统的硬件平台，如ESP32开发板、传感器、继电器等。 2. 软件开发：编写ESP32的固件程序，实现与传感器、继电器的通信和控制，以及与云平台的通信。 3. 云平台开发：选择云平台，如阿里云、腾讯云等，开发相应的API接口，编写云平台与ESP32之间的通信协议。 4. APP开发：设计并开发智能家居APP，与云平台进行通信，实现用户对智能家居设备的远程控制和监测。 5. 系统集成：将硬件、软件、云平台和APP进行集成，测试及部署系统。 总之，实现基于ESP32的智能家居系统需要硬件、软件、云平台和APP的综合开发，需要具备一定的嵌入式、网络和移动开发经验。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
