该电路设计详述了一种具有50%占空比和变频控制的谐振半桥变换器，其高精度振荡器工作在500KHz频率。它包括两级过电流保护(OCP)机制，并能与PFC控制器接口配合。在轻负载下，电路采用突发模式操作，并具备输入电源关闭的排序或断电保护功能。此外，电路还具有非线性软启动和600V高压浮动高侧栅极驱动器，确保安全可靠的运行。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

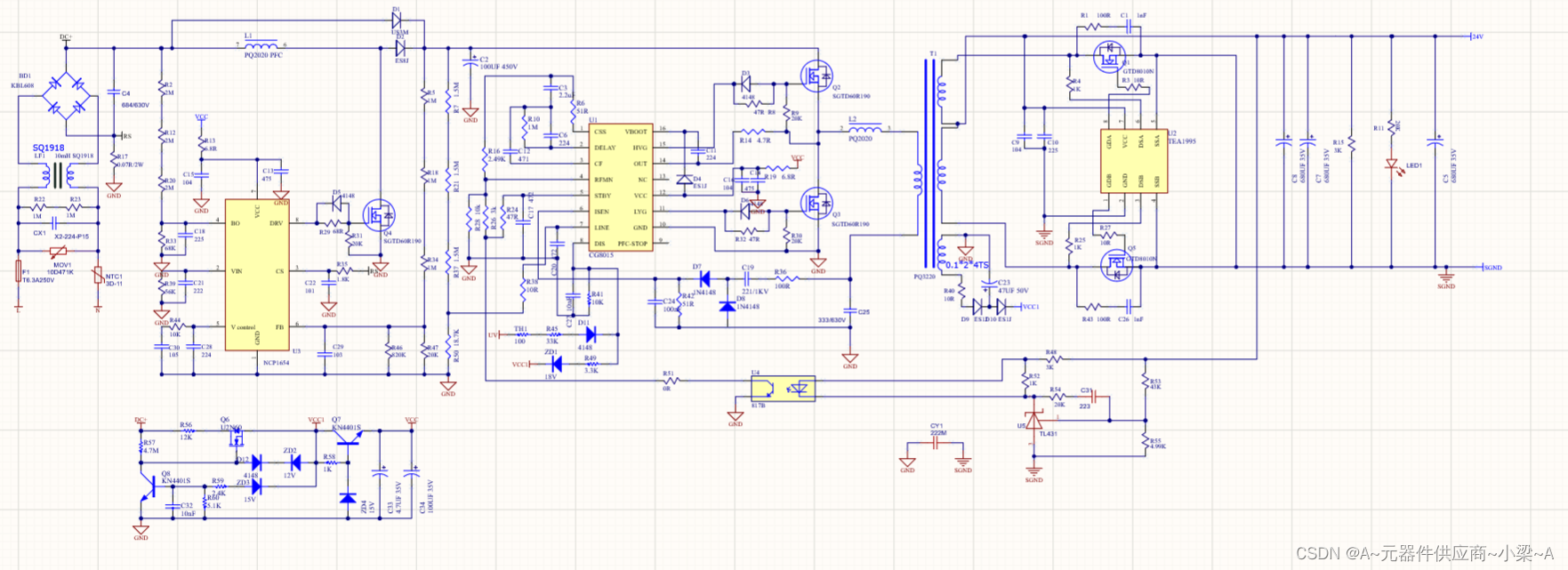

电路结构图

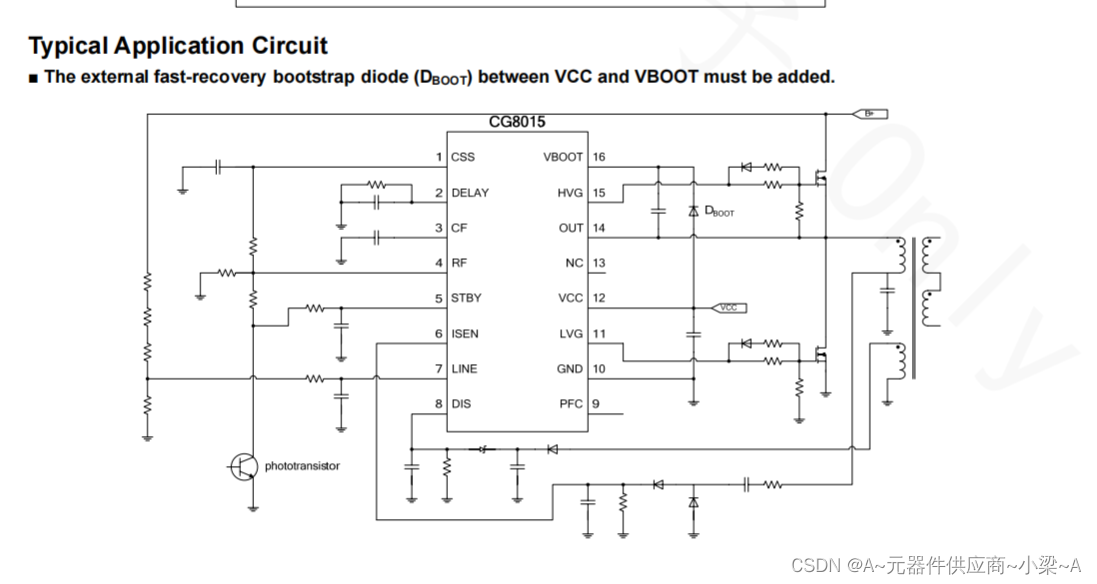

应用电路图

特征
50%占空比、变频控制的谐振半桥变换器
高精度振荡器
高达500KHz的工作频率
两级OCP:移频和锁存关断
与PFC控制器接口
锁存禁用输入
轻负载下的突发式操作
电源输入关闭排序或断电保护
输出电压单调上升的非线性软启动
-300mA/800mA峰值电流用于高侧和低侧栅极驱动器内置600V高压浮动高边栅极驱动器
