国产8引脚高性能谐振式（LLC）电源控制器P2P替代UCC25600

1. 芯片简介

1.1 概述

GC25600B是一款高性能LLC半桥谐振转换控制器，可用于 DC/DC 转换。电路设计采用了谐振拓扑, 特别适合 LLC 半桥式谐振转换器应用。该芯片引脚少，成本低，但功能一样都不少，比较适合 LLC电路的灵活设计.这个集成度很高的 LLC 芯片使用了频率调制控制模式 , 把整个 LLC 的系统功能集成到一片只有8 个脚的芯片内 . 采用 GC25600B 做 LLC 控制器 , 可以显著的简化系统设计 , PCB 布线 , 缩小新产品上市时间. LLC 谐振式电源控制方案在类似于液晶电视一类产品，需要电源和系统硬件一体化设计时。表现出突出的优点，是目前系统电源一体化应用最好的设计,比用常规正激电路在 LVDTV 中的效果好的多,不仅效率高,尤其是它对屏幕的干扰最小。用户可以从GC25600B应用电路图看出，仅有8个脚的LLC控制芯片GC25600B 构成的LLC半桥电路有多简单。

1.2芯片电路结构

内部振荡器支持的高精度开关频率从 40kHz~430kHz ，它的最小开关频率公差为 4% ，使得设计者避免了在功率级别的超标准设计，因此，更加节约了整个系统的成本。可编程的死区时间实现了磁

化电流最小化的零电压开关，这个特点将使系统在不同应用中实现最佳效率。芯片内集成的可编程 的软起动计时器，在满足使用半桥拓扑结构终端设备的不同需求时，可最大程度的提供设计便利。 利用芯片提供的 0.4A 流出和 0.8A 灌入的栅驱动对管的驱动能力，直接驱动变压器是一个低成本， 高可靠的实惠选择。需要提及的是, LLC 半桥应用于 LCD TV 是目前最好的设计。比用双晶正激电路在LCD TV 中的效果好多了，不仅效率高，主要是它对屏幕的干扰最小。 另外, GC25600B 还将完整的系统保护功能，包括过电流保护，低压关断，偏置电源过压保护， 过温保护功能集成内。

2. 特点

2.1 芯片特点提示

◆可编程的软启动时间

◆可编程的死区时间, 实现最佳效率

◆可编程的最高开关频率

◆可编程的最低开关频率,精度可达 4%

◆集成的栅驱动器, 0.4A 流出,0.8A 灌入能力

◆易于打开/关断的控制

◆具有过流和过温保护

◆死区时间匹配过程只需 50ns

◆计时器软启动过程所需 1ms ~ 500ms

◆双层过流保护结构，自动修复和闭锁

◆具有 UV 和 OV 偏压

◆工作温度范围:-40～+125 ℃

◆ 典型封装形式为 SOP8

4.应用

4.1 应用领域：

◆ 100W 到 1000W 的开关电源

◆ LCD、等离子、及 DLP 电视

◆ 计算机电源和 ATX 电源

◆ 家用音响电源

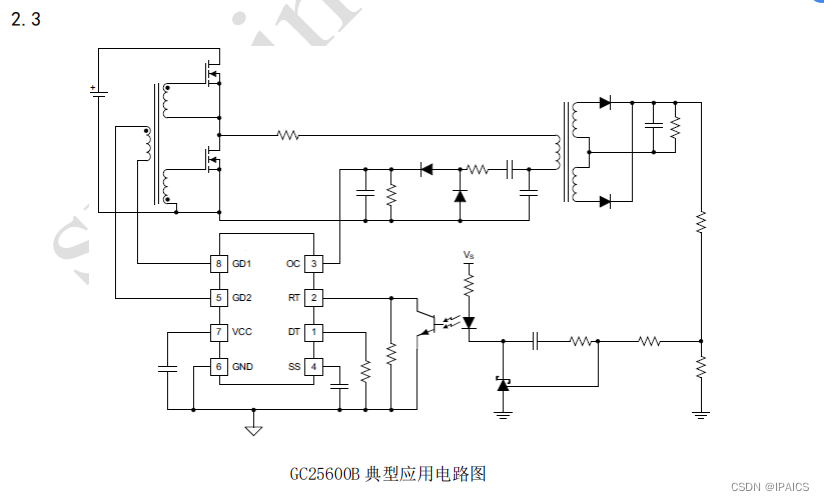

2.2GC25600B 典型应用电路图
