本文章主要总结了STM32G431的外设与引脚对照表，方便各位同学在写程序的时候可以查验。
国信长天开发板

引脚对照表


ADC

IN1IN2IN3IN4IN5IN6IN7IN8IN9IN10IN11IN12IN13IN14IN15IN16IN17
ADC1PA0PA1PA2PA3PB14PC0PC1PC2PC3PF0PB12PB1PB11PB0TemVbat
ADC2PA0PA1PA6PA7PC4PC0PC1PC2PC3PF1PC5PB2PA5PB11PB15PA4

DAC

OUT1OUT
DAC1PA4PA5

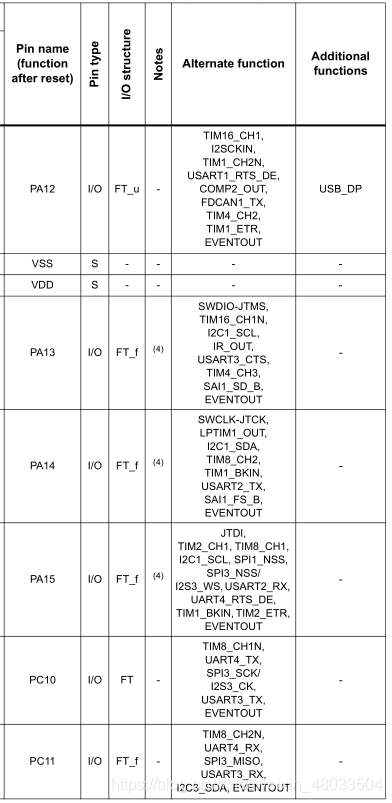

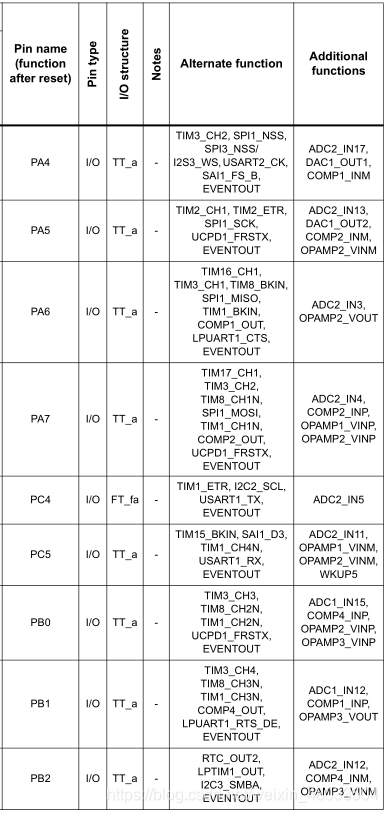

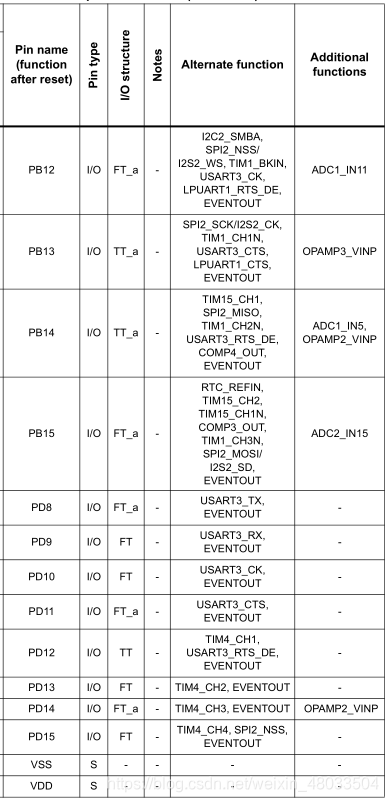

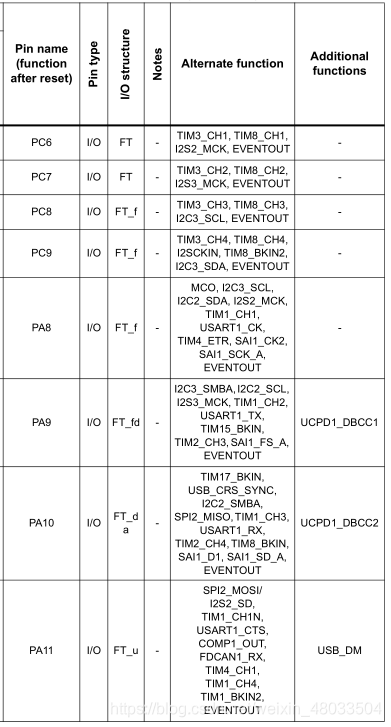

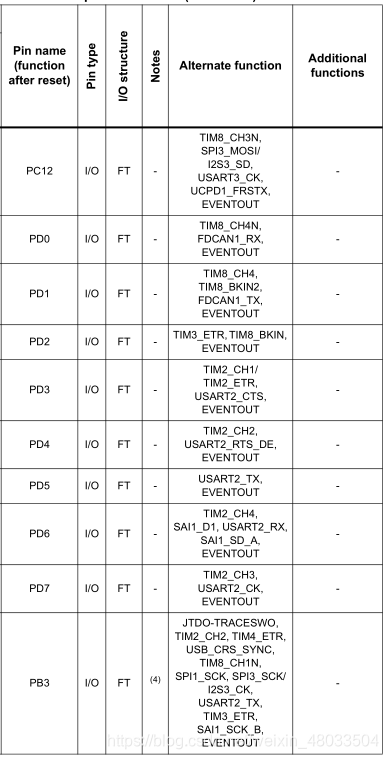

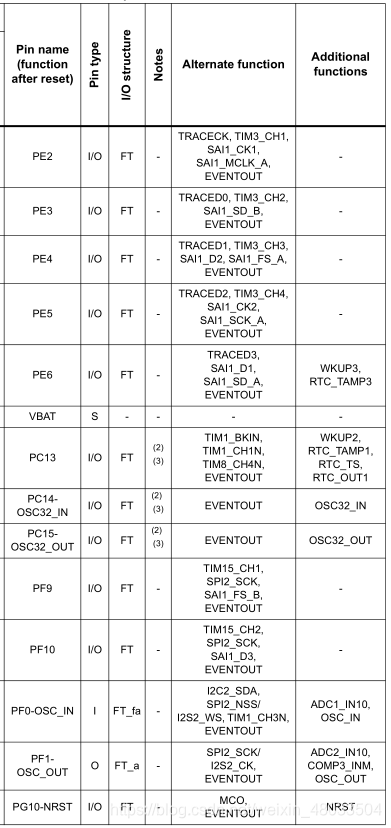

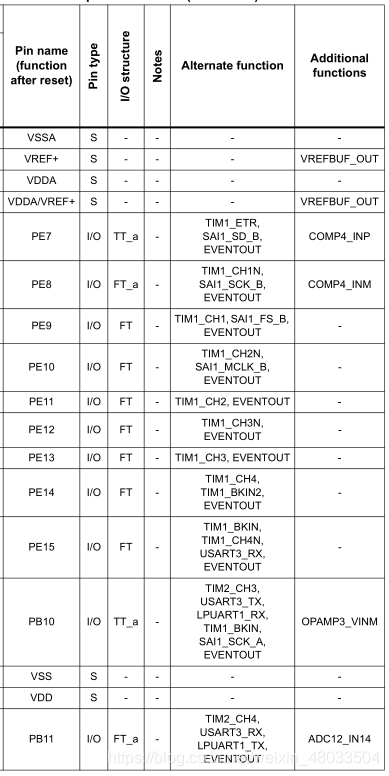

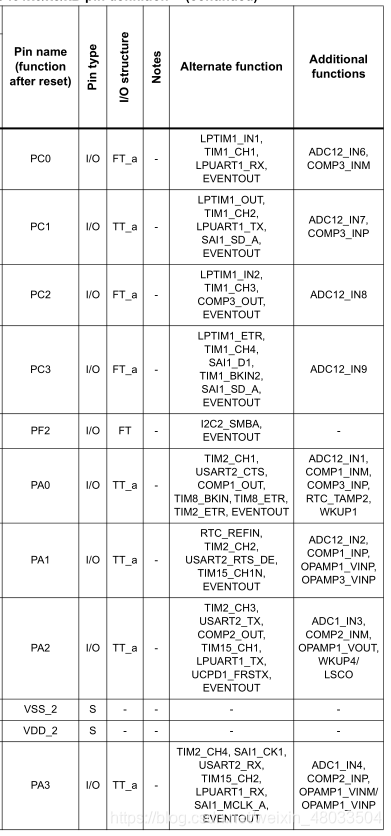

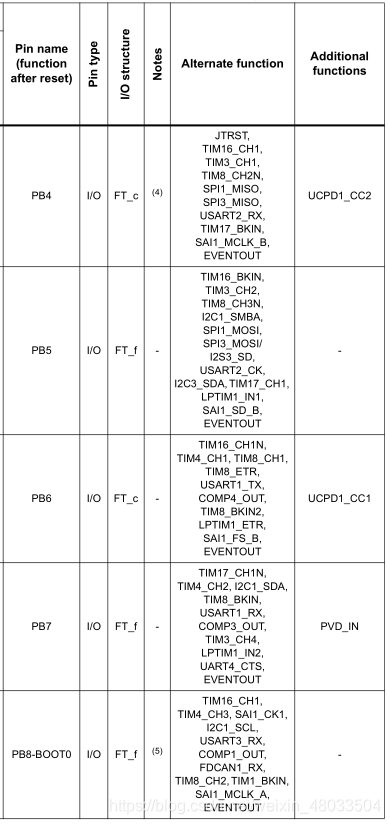

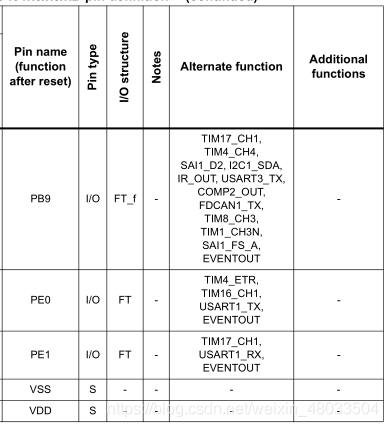

引脚复用功能表

包含了定时器通道，及其他外设的引脚对照表
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
