静止无功发生器(SVG/STATCOM)

已于 2024-05-03 15:45:38 修改
阅读量1.1k 收藏 7
点赞数 4
文章标签： matlab
于 2024-04-28 19:00:45 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_48051449/article/details/138287673
版权

静止无功发生器（SVG/STATCOM），三相三线制，Simulink仿真模型，ip-iq检测法，dq坐标系电流解耦，电压电流双闭环控制系统，SVPWM调制，附参考资料

设计参数: 配电网线电压380V，无功负载10kVar，开关频率10kHz，0.1s投入SVG，0.5s由感性负载切换为容性负载，THD为4.4%

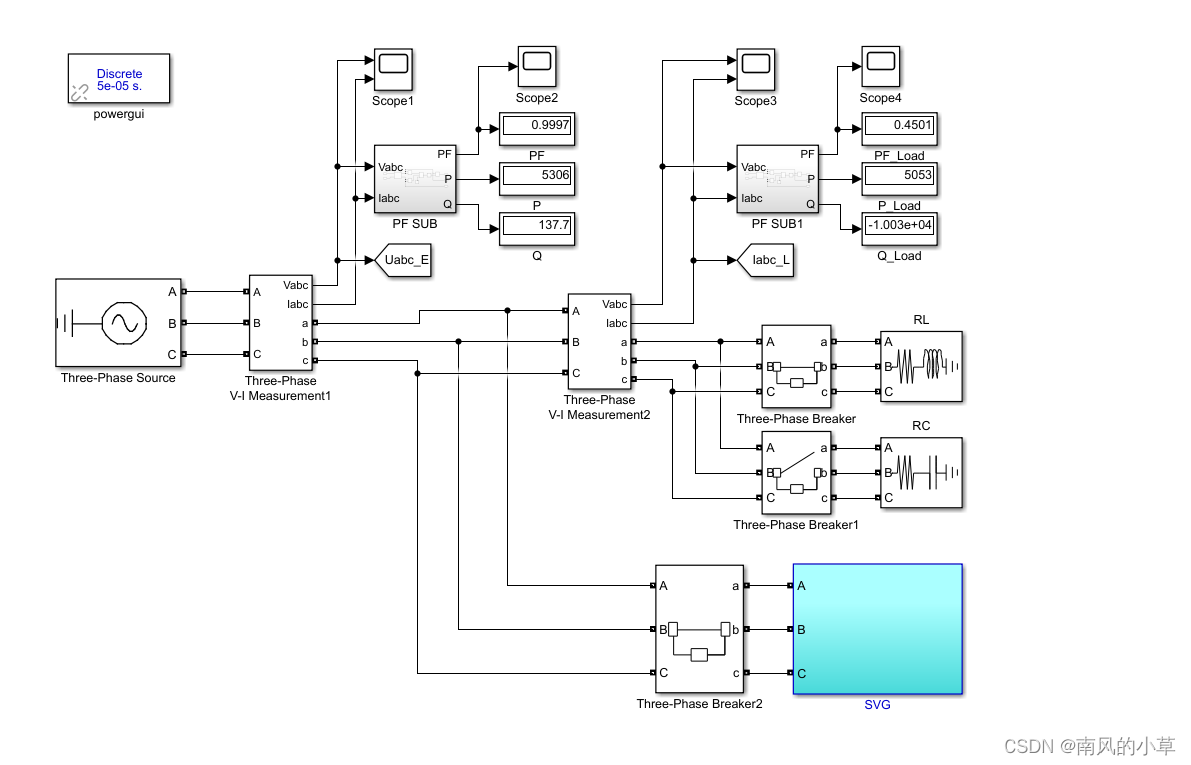

1. 整体电路:

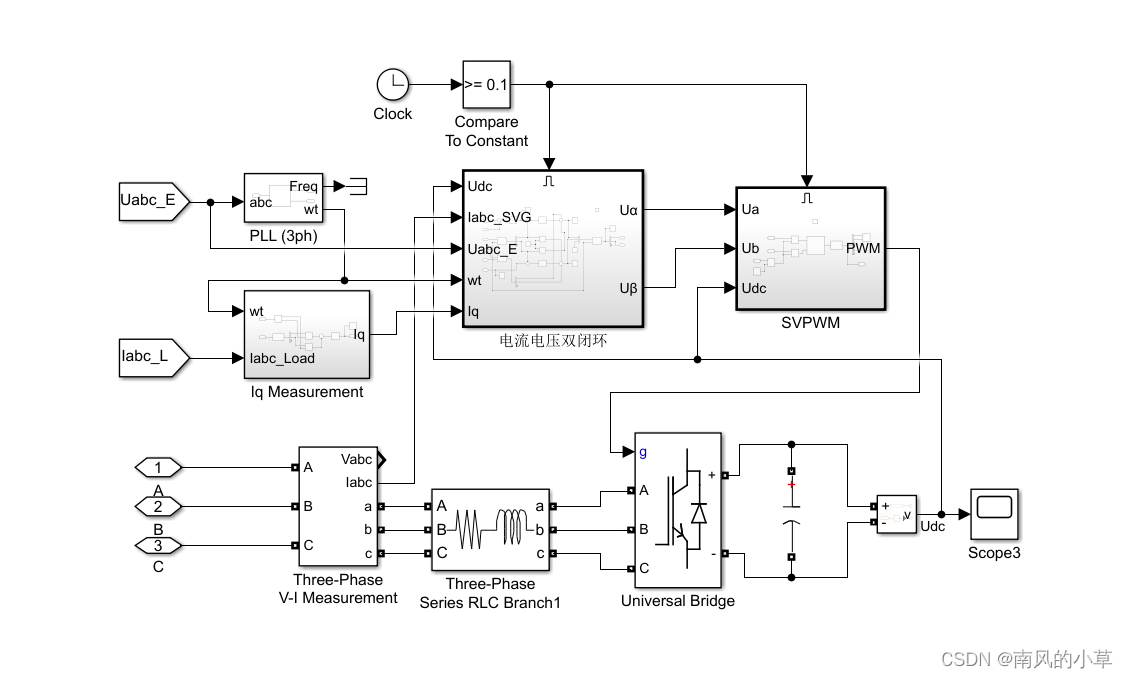

 2. SVG内部结构:


 3. 补偿后三相电压电流:




 4. 补偿后功率因数曲线:
