LCC-S无线充电恒流恒压闭环控制仿真

最新推荐文章于 2025-03-16 20:09:49 发布
最新推荐文章于 2025-03-16 20:09:49 发布
阅读量1.2k 收藏 20
点赞数 8
文章标签： matlab
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_48051449/article/details/139589326
版权

无线充电，Simulink仿真模型，LCC-S谐振补偿拓扑，副边buck电路闭环控制

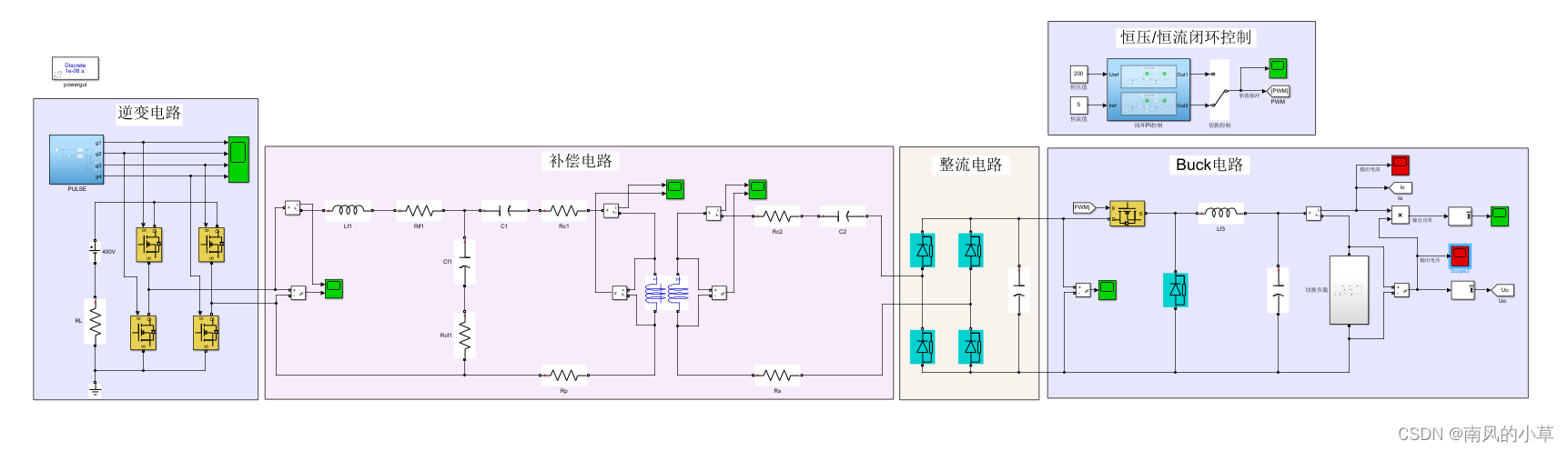

1. 整体电路:


输入直流电压400V，负载为切换电阻，分别为20-30-40Ω，最大功率2kW。

2. 副边直流侧Buck电路闭环控制

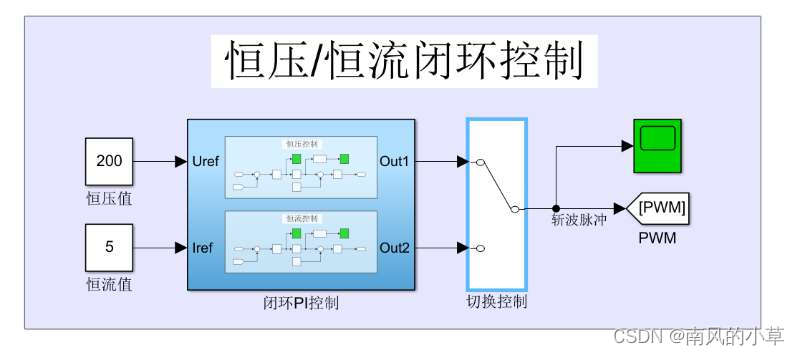

 闭环PI控制：

    设定值与反馈值的差通过PI环节，与三角载波比较，大于时控制MOSFET导通，小于时关断，开关频率100kHz。

    设置恒压值200V，恒流值5A。

3. 恒压控制

电压闭环控制下，电压保持在200V

输出电压:


 输出电流:
