本文介绍了如何使用STM32通过AT指令控制esp8266连接阿里云，实现LED灯的远程控制。并通过微信小程序发送指令，详细步骤包括配置连接、AT指令交互和微信小程序的接入。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

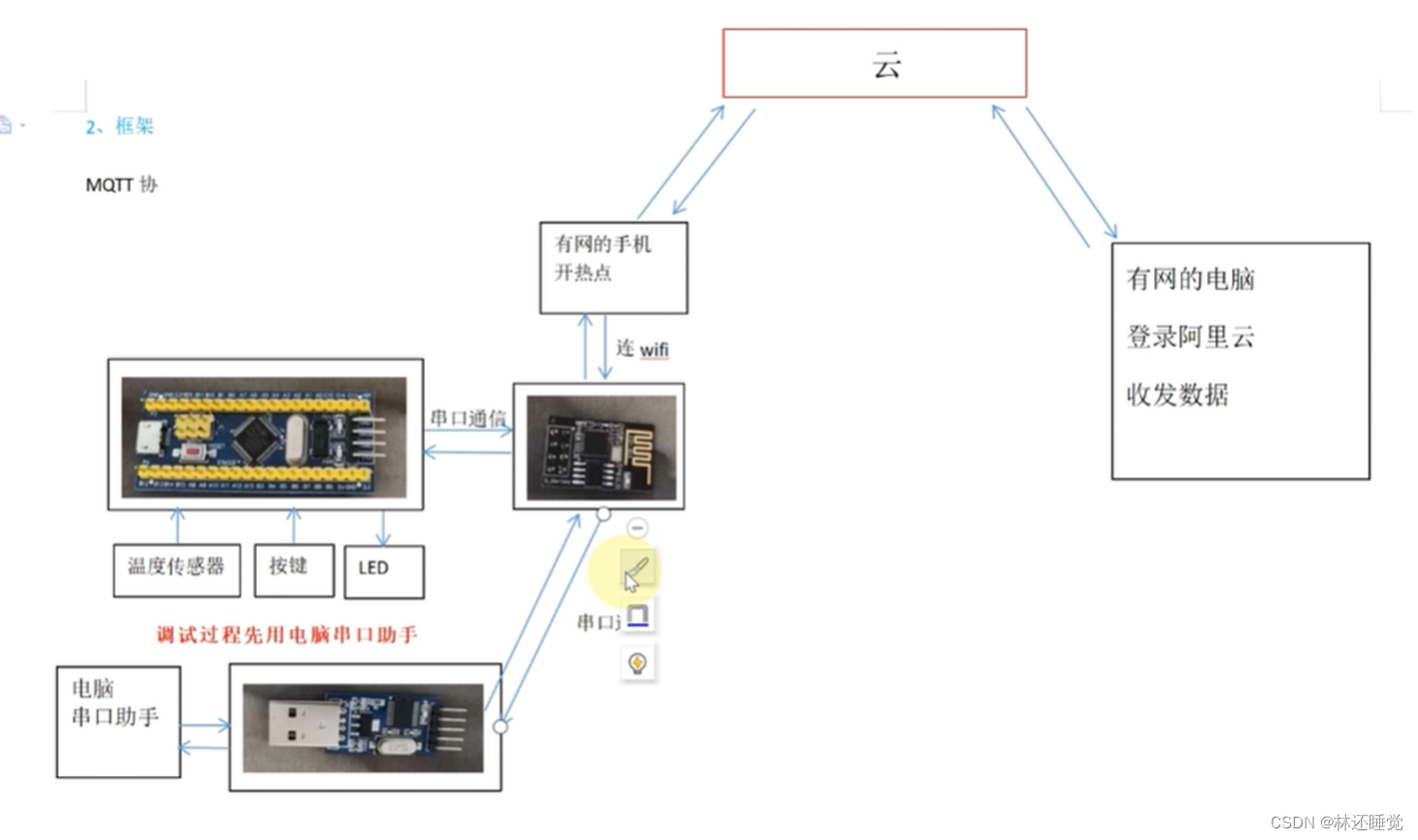

概要

步骤

1 STM32发送AT（mqtt指令），esp8266连接WIFI，连接阿里云；

2 在阿里云上发送信息，通过esp8266给STM32发送指令，进行LED控制

3 在2的基础上，开发微信小程序，连接阿里云，在微信小程序上发送信息，进而传递给esp8266

esp8266与阿里云的连接

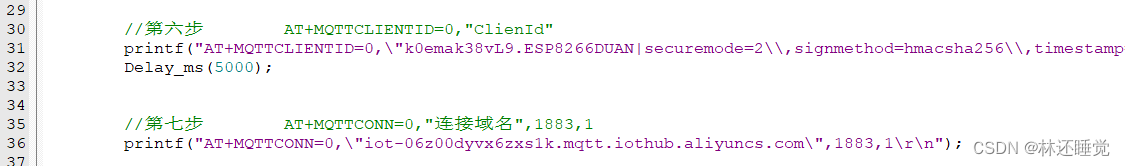

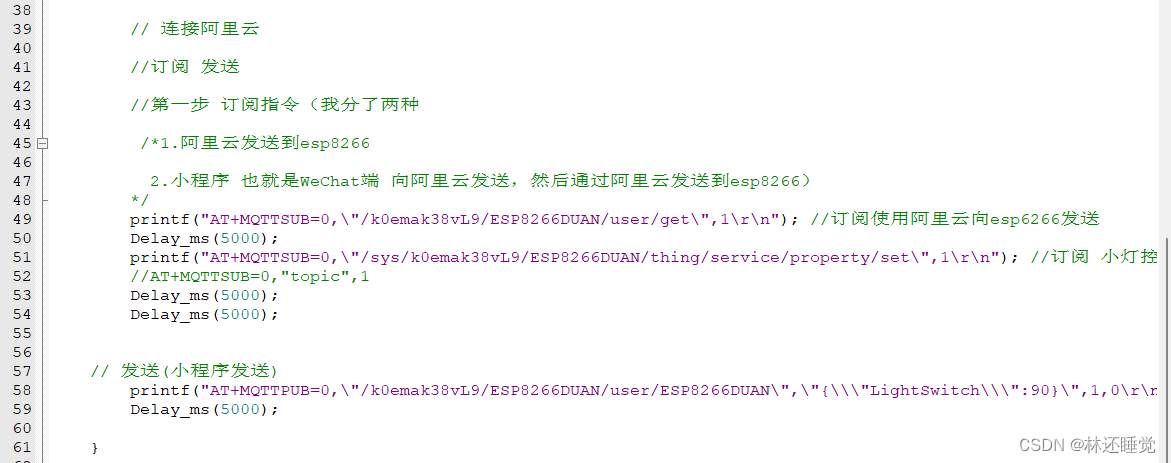

主要使用AT指令

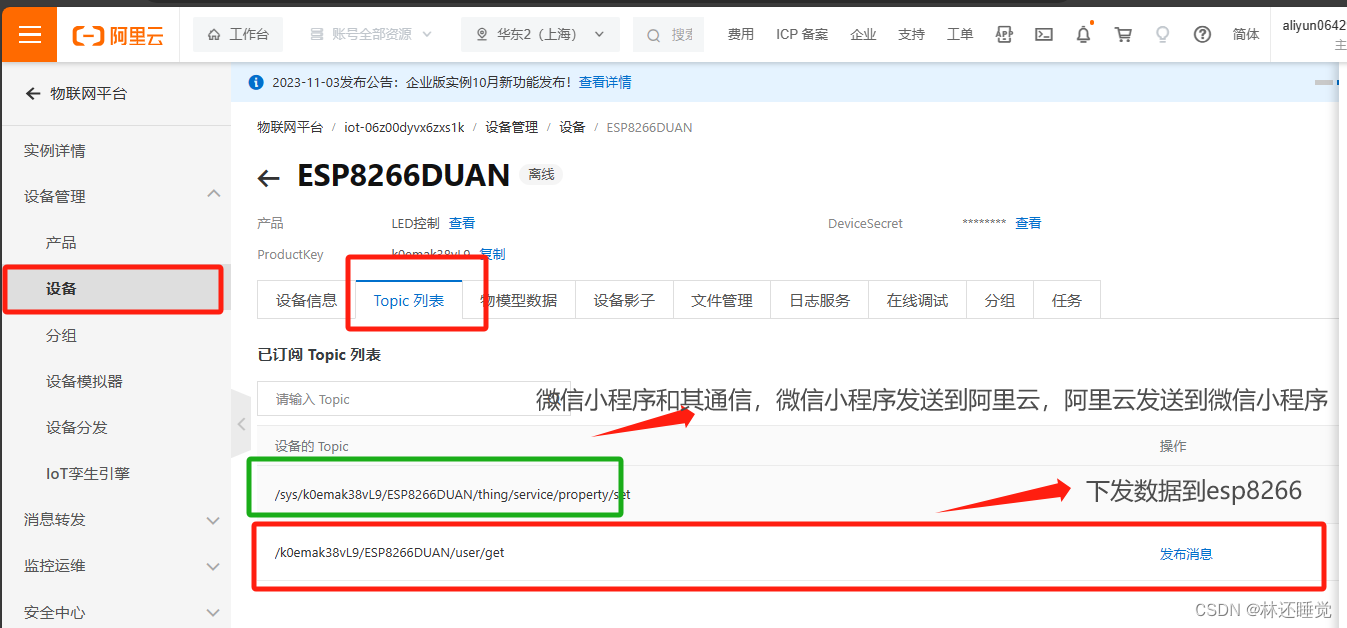

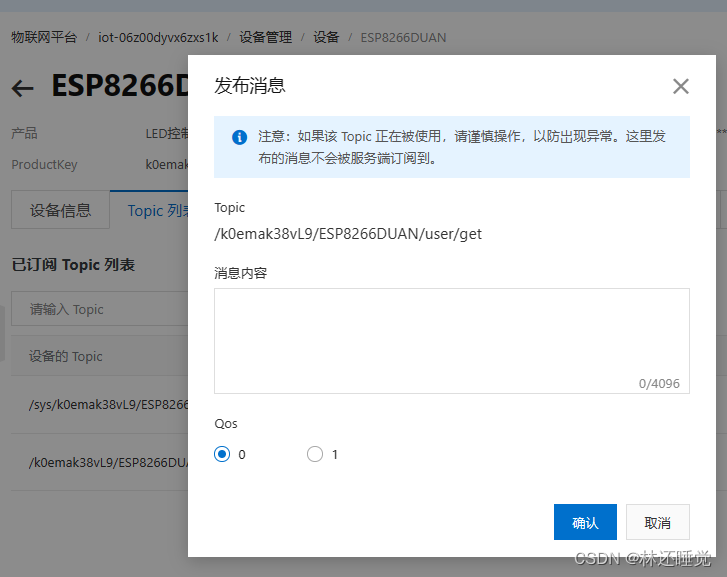

点击发布消息，出现如下结果；可以手动在阿里云上输入所要输出的信息，打印在串口助手上面

然后STM32 来检查串口上的信息，进行判断，比如我在云上输入{on},在STM32上进行检测，检测到on相关的字符串，进行开灯操作等，这些后续介绍

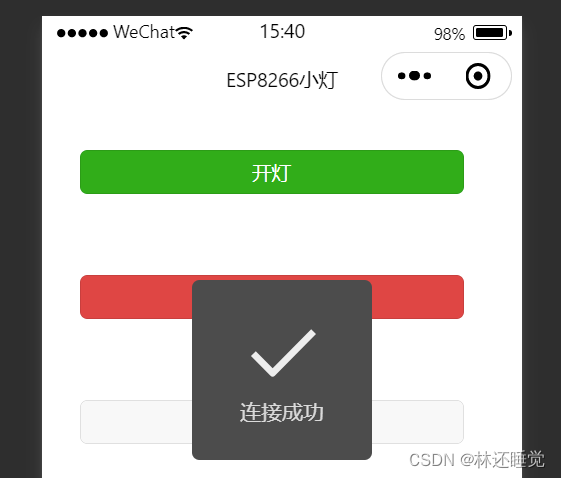

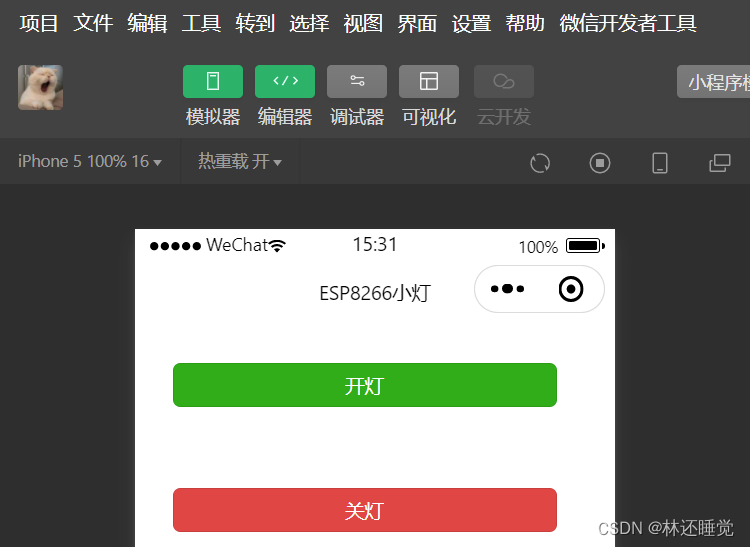

微信小程序和阿里云连接

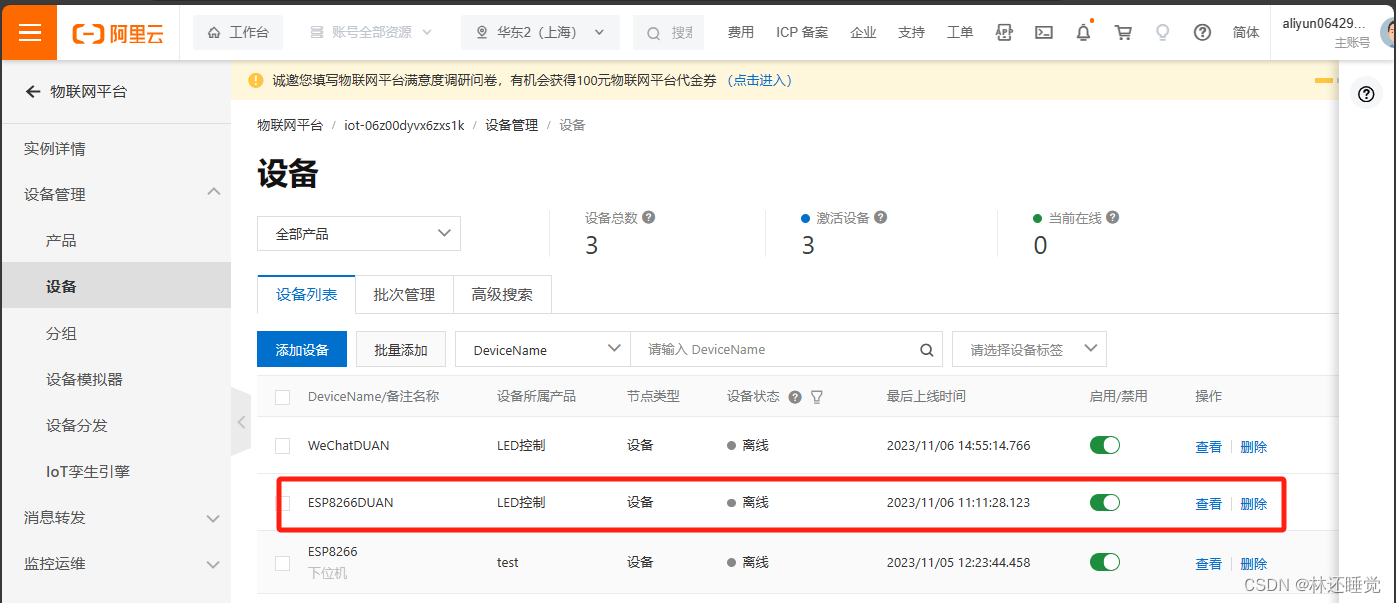

首先创建一个WeChat端，通过小程序通向WeChat端，而同时WeChatDUAN和ESP8266DUAN又是有联系的；；从而实现微信小程序对阿里云通信，通信ESP8266

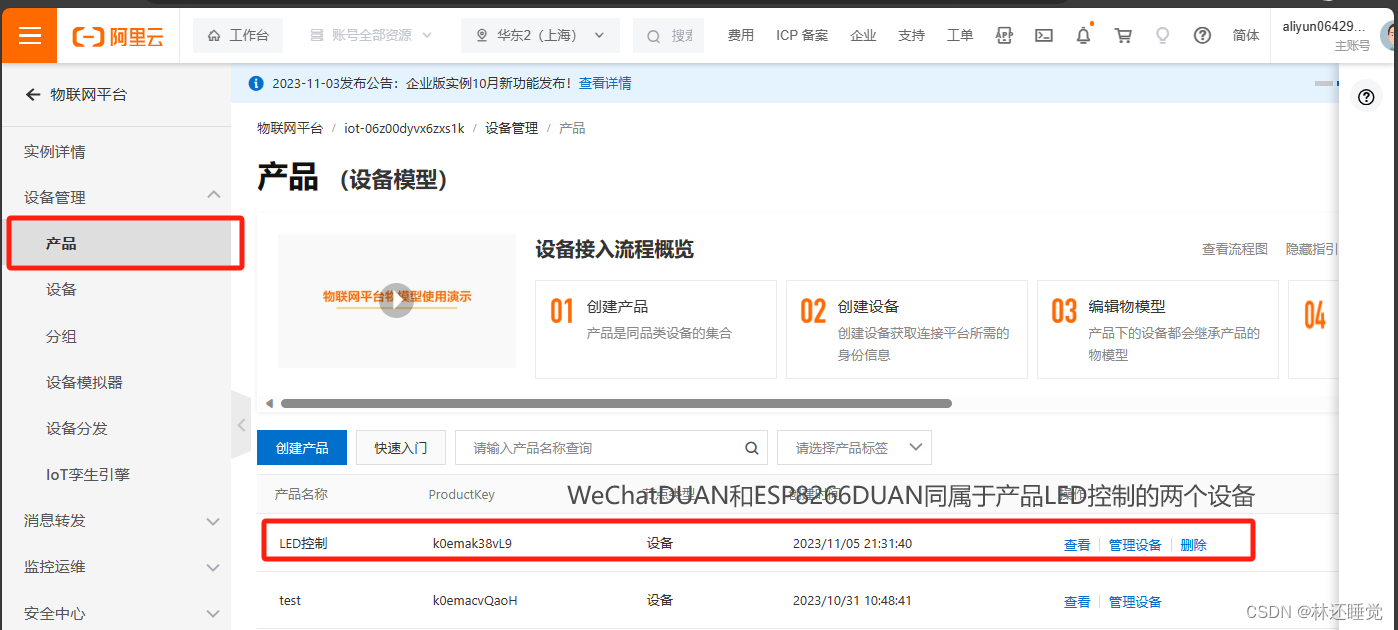

WeChatDUAN和ESP8266DUAN同属于LED控制的设备

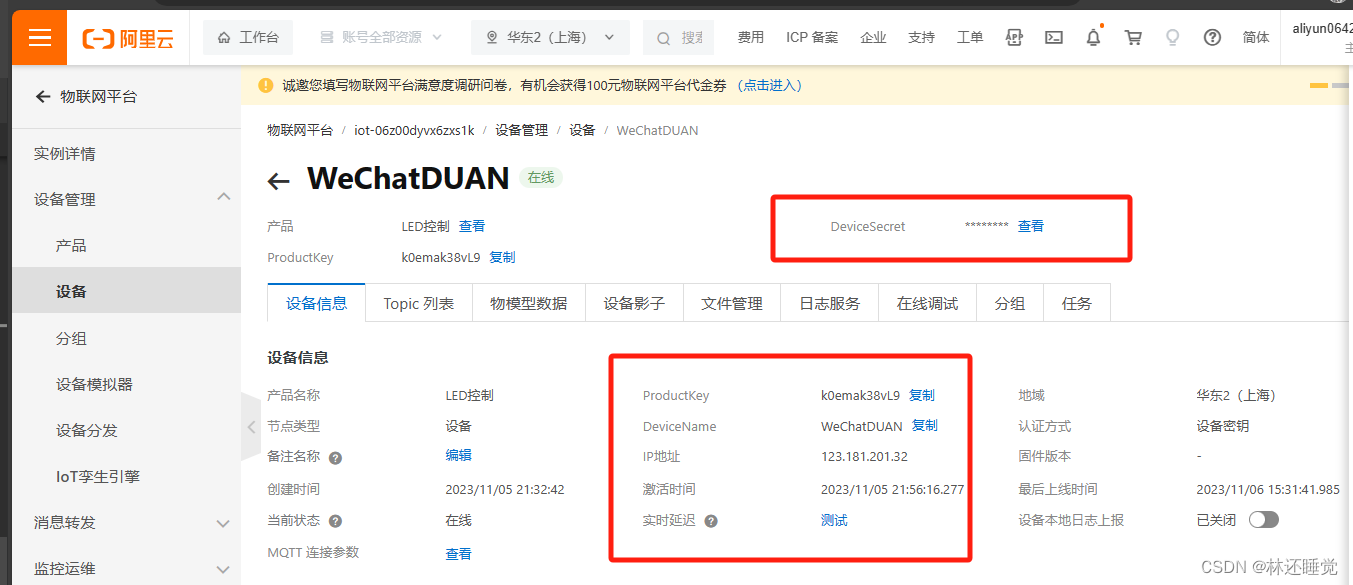

上图需要修改参数，按照下图的格式修改

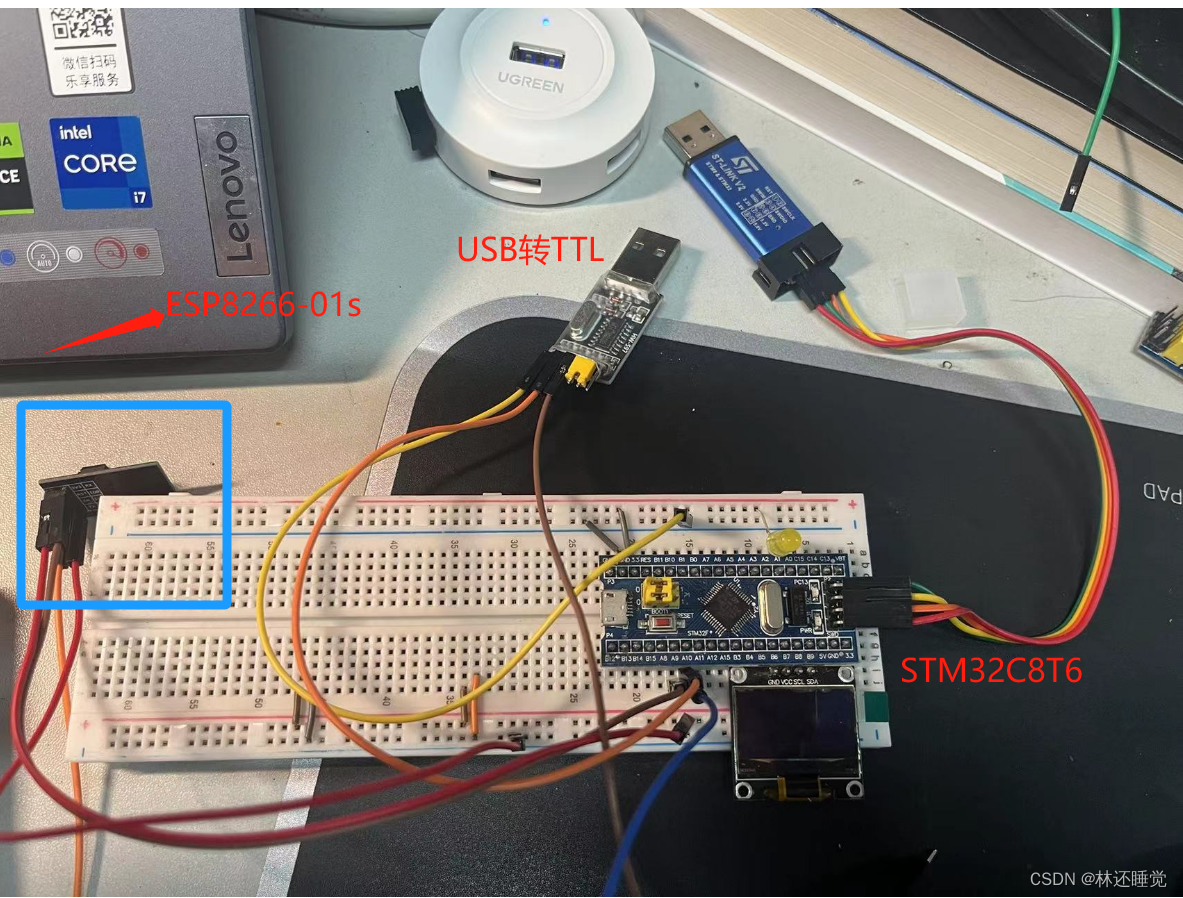

ESP8266连接STM32（F103C8T6）

"""""" 然后STM32 来检查串口上的信息，进行判断，比如我在云上输入{on},在STM32上进行检测，检测到on相关的字符串，进行开灯操作等，这些后续介绍 """""

从阿里云上发的信息，经过STM32处理，可进行一系列操作；

接线信息

STM32	esp8266	串口
PA9(发送)	RX		发送AT指令，往云上发
	TX	RX
P10(接收)	TX	RX	云往下发不需要连接esp8266RX了，云上直接将指令给esp8266，直接发送给STM32就好了，同时连接串口的RX，同时可进行串口显示

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "usart.h"
#include "LED.h"
#include "string.h"
#include "esp8266.h"

int main(void)
{
	LED_Init();
	OLED_Init();
	uart_init(115200);
	esp8266_Init();// ÐÞ¸Ä²ÎÊýÔÚesp8266.c
	while (1)
	{
		OLED_ShowString(1, 3, "SUCCESS LINK");
		if(USART_RX_STA&0x8000)// ÅÐ¶Ï½ÓÊÜµÄÍêÕû×Ö·û´®
		{
			if(strstr((const char*)USART_RX_BUF,"on"))
			{

				LED1_ON();
				OLED_ShowString(2, 3, "  ");
				OLED_ShowString(2, 3, "ON");
			}
			if(strstr((const char*)USART_RX_BUF,"off"))
			{
				LED1_OFF();
				OLED_ShowString(2, 3, "  ");
				OLED_ShowString(2, 3, "OF");
			}
		}

		USART_RX_STA = 0;

	}
}

小结

使用STM32 和阿里云，微信小程序，串口，互相通信；实现手机小程序端的点灯操作；

难点是阿里云的产品的设备的创建；

产品：LED控制

设备：WeChatDUAN 和 ESP8266DUAN之间的通信设置
