图解BUCK开关电源——工作原理

本文详细介绍了Buck电路的工作原理,通过PWM波形控制MOS管开关,利用电容滤波和电感抑制电流突变,确保稳定输出5V。在电路中,续流二极管解决了电感电流连续性问题。Multisim仿真文件链接提供了电路图和波形图,帮助读者深入理解。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

        本文讲解buck电路的工作原理,文末有Multsim仿真文件链接。

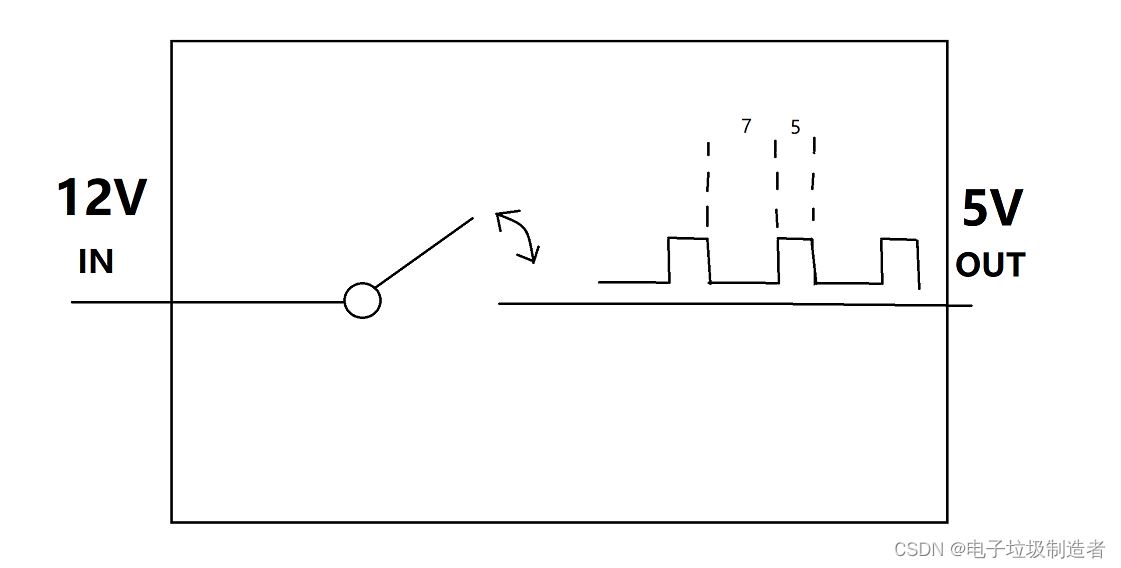

        电源芯片的内部可以看成是一个开关在不断地按下和松开,产生一个PWM波。 若以12V转5V为例,高电平:低电平=5:7。

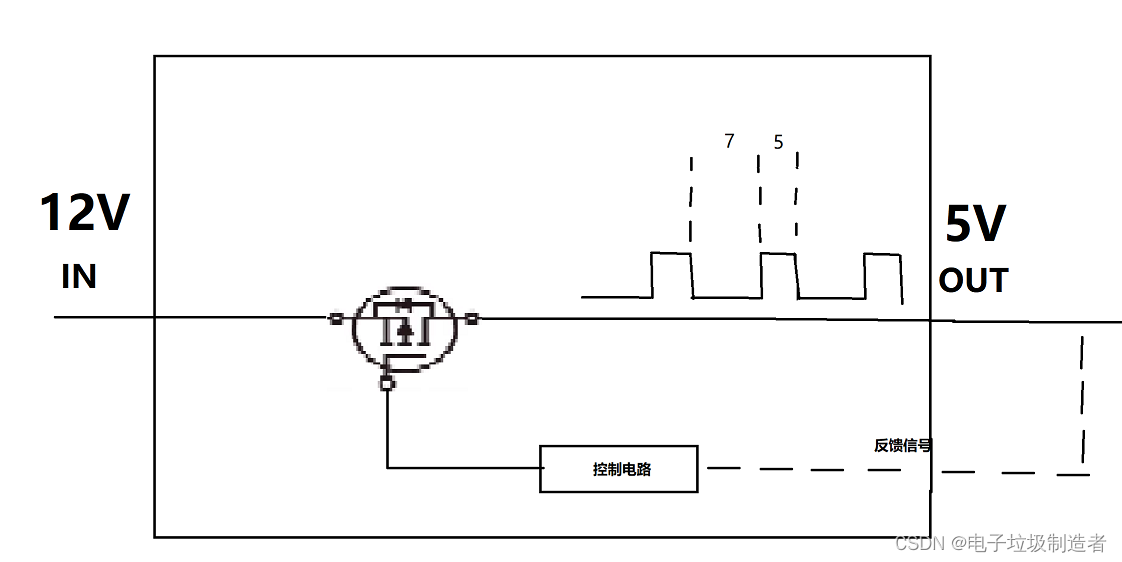

         在实际电源芯片内部则是使用MOS管替代开关,并根据输出端反馈信号来控制电路来控制MOS管开关。

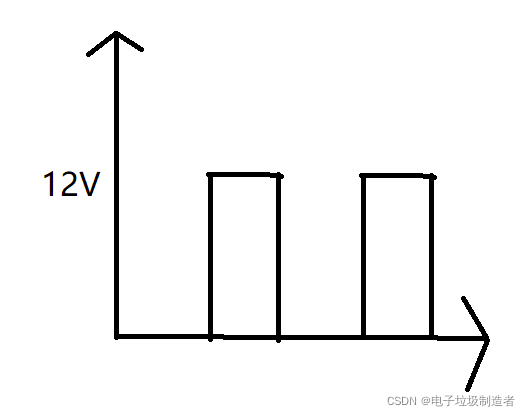

        但如果是这样的话输出的会是占空比约为44%的方波

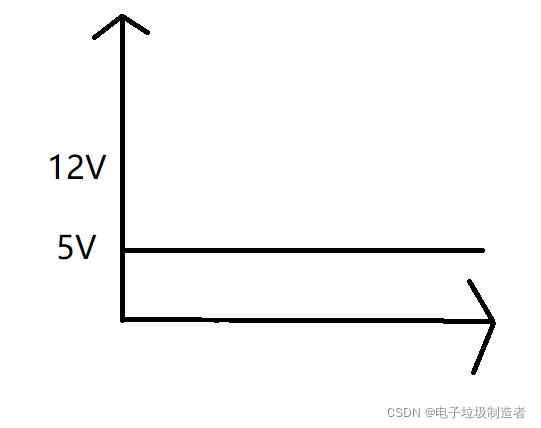

        我们需要的是稳定输出的5V。

        从占空比约为44%的方波可通过电容滤波输出稳定的5V。滤波电容可以简单理解为整流电压高于电容电压时电容充电,当整流电压低于电容电压时电容放电,在充放电的过程中,使输出电压基本稳定。
