图解BUCK开关电源——同步整流和异步整流

        本文讲解buck电路同步整流和异步整流两种工作方式的区别。

 异步整流

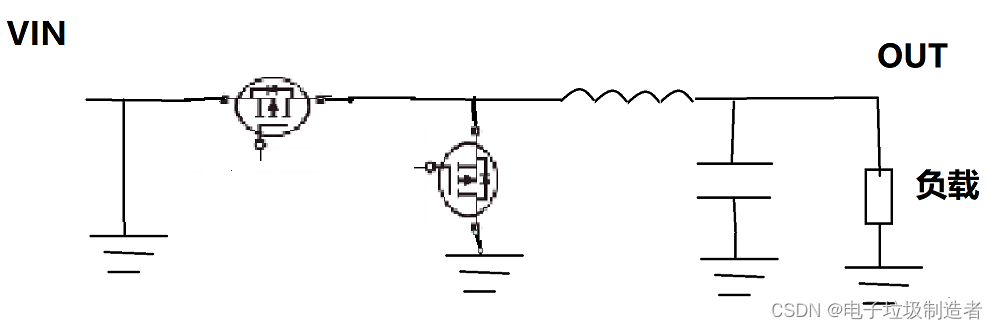

同步整流

         由上图可以看出，同步整流和异步整流的区别就是MOS管代替了二极管。

         二极管因为有大约0.4V的压降，假设异步整流通过大电流的话，会产生较大的损耗。而MOS管的内阻一般为毫欧级别，同步整流会比异步整流损耗小的多,因此同步整流转换效率也会比异步整流高。

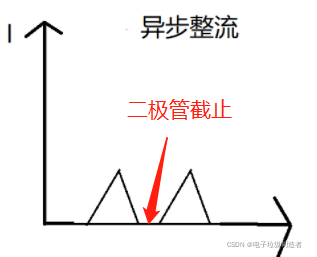

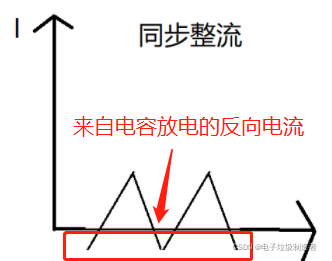

        但是，当负载较小时，阻抗大，负载电流会很小。异步整流的二极管会不断续工作，因为二极管的单向导通性，电流只能单方向流动，二极管的损耗反而降低了。但是由于不连续工作，开关电压将发生振铃。而同步整流下，在MOS管导通的情况下，电流可以双向流动。同步整流连续工作，损耗不会减小。但是开关电压不会产生振铃。
