一、设备简介
硬件:SZ-16V;
软件:Safety Device Configurator;

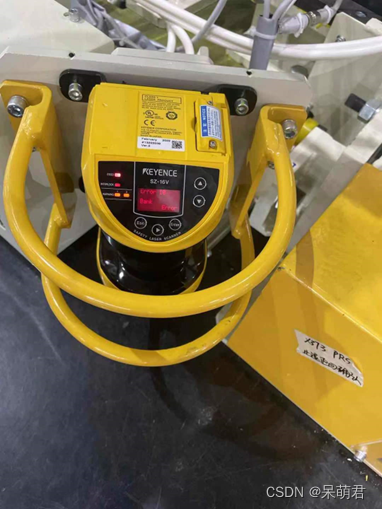

二、硬件展示
三、设定步骤

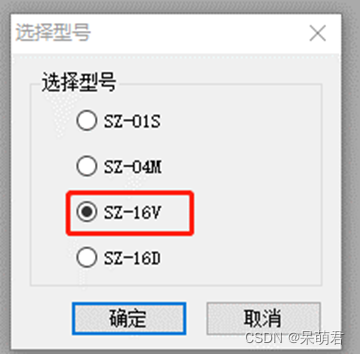

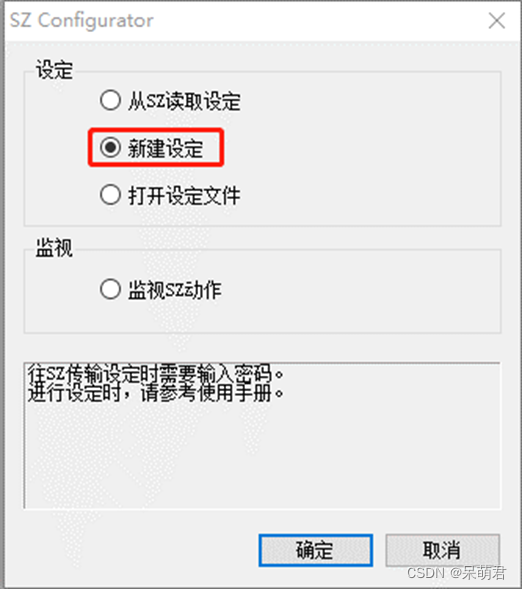

STEP1: 新建项目/读取设定

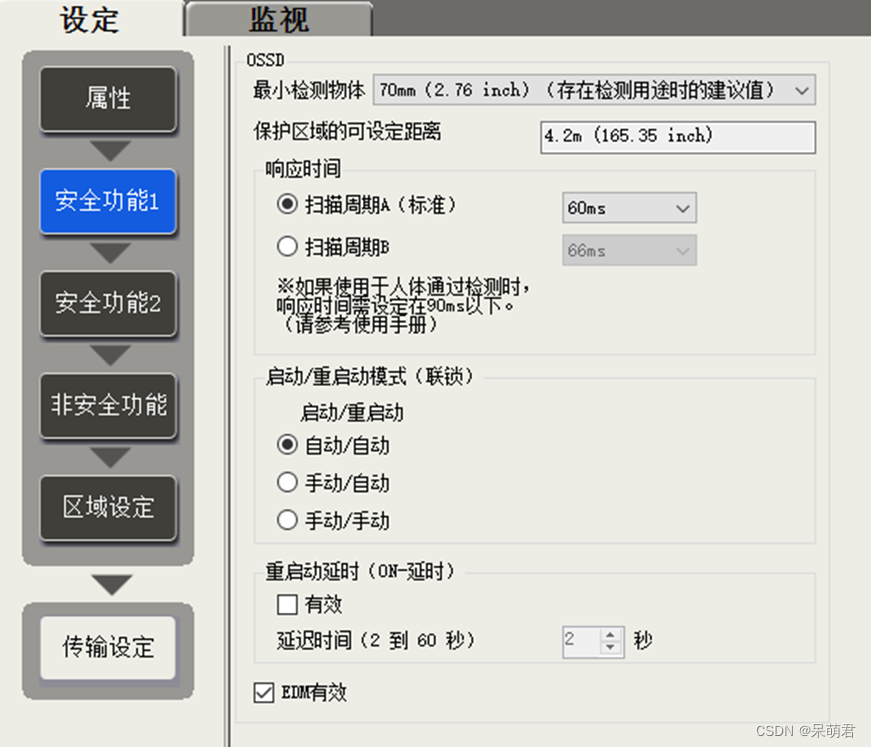

STEP2: 设定参数(基恩士比SICK保护距离长)

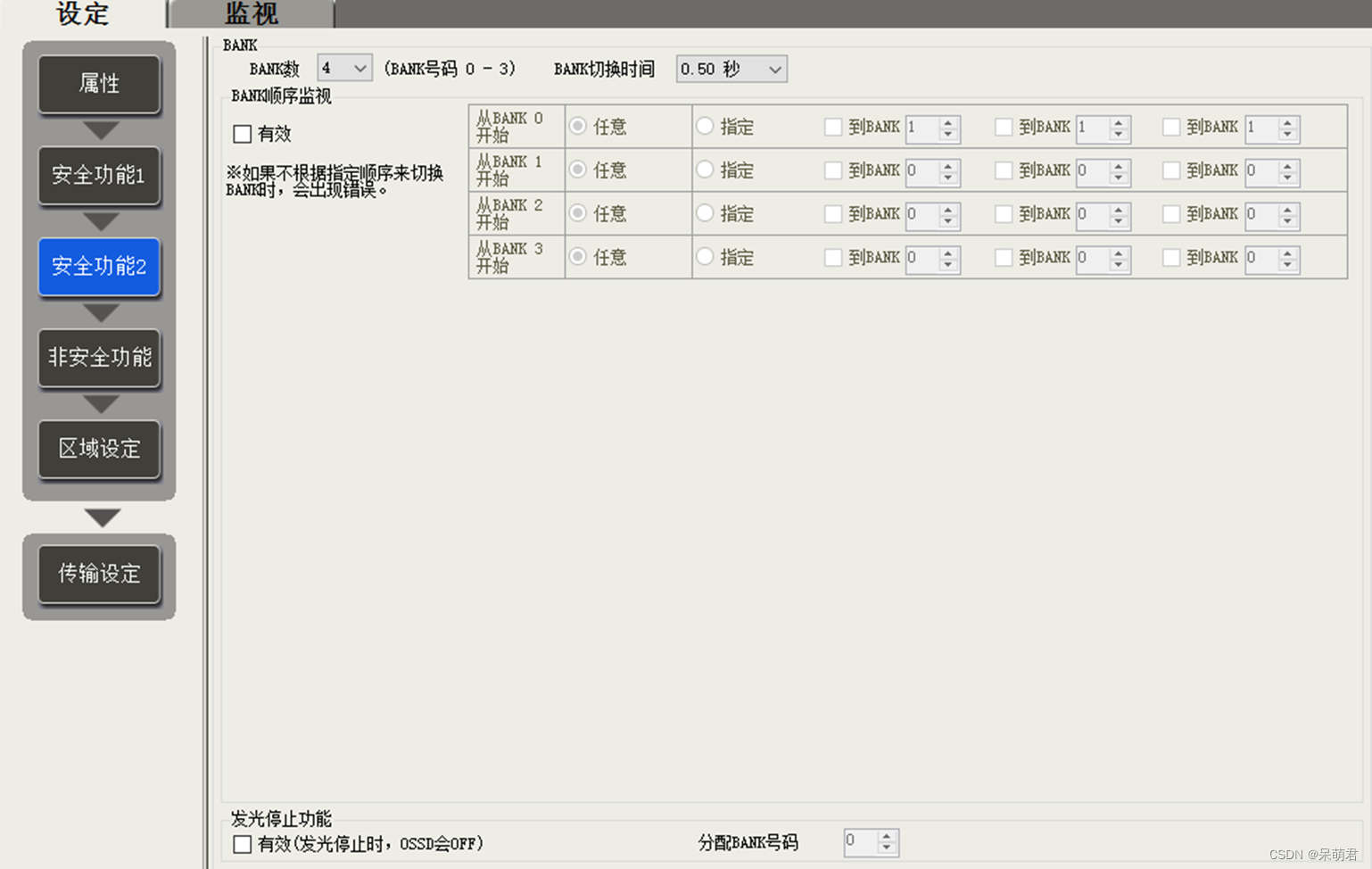

STEP3: 设定BANK数
STEP4: 设定非安全功能。(AUX1:自身报警OFF,无报警常ON)

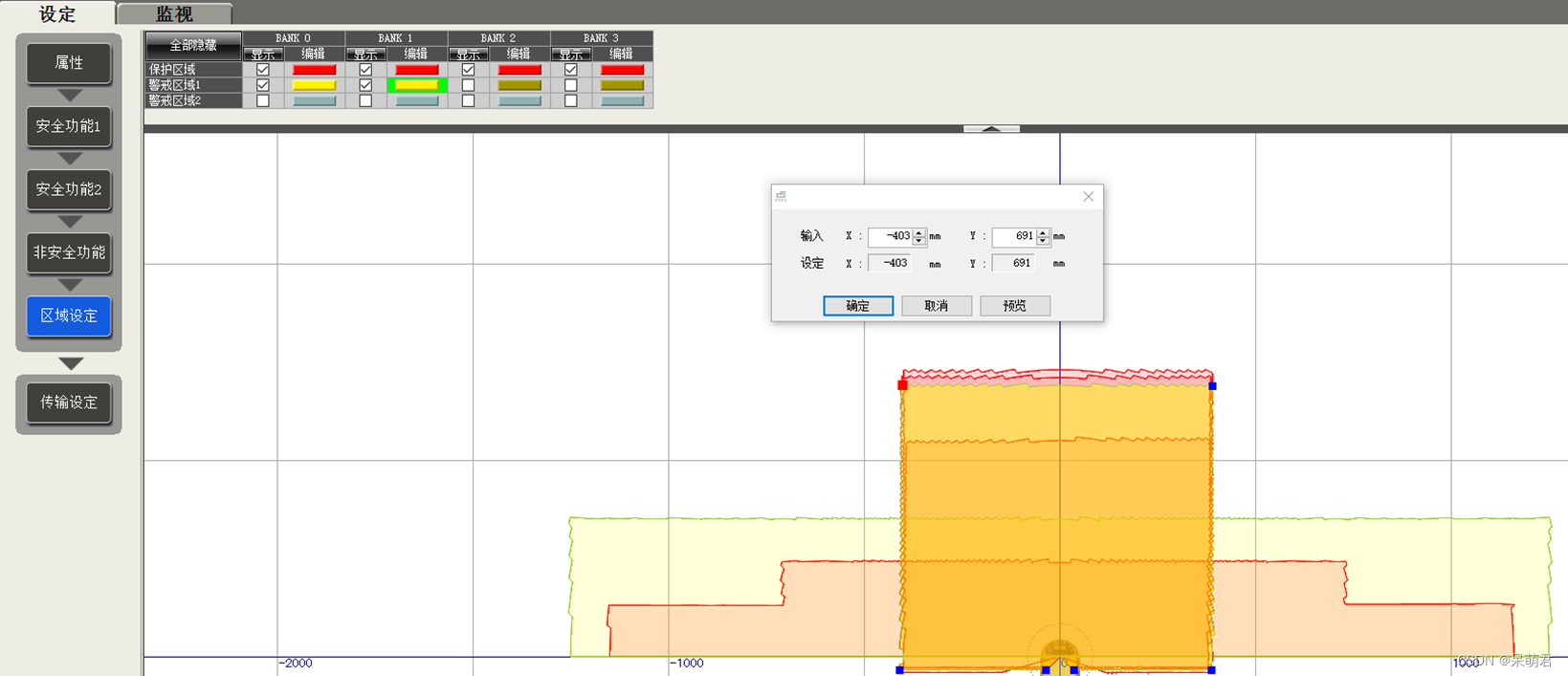

STEP5: 绘制BAN区域(根据实际绘制范围)

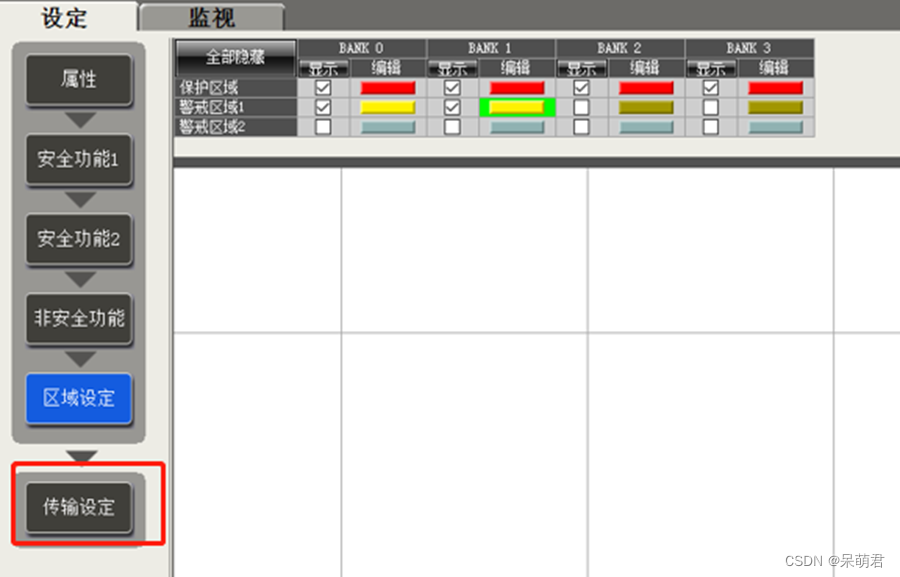

STEP6: 点击传输设定,按步骤确认即可

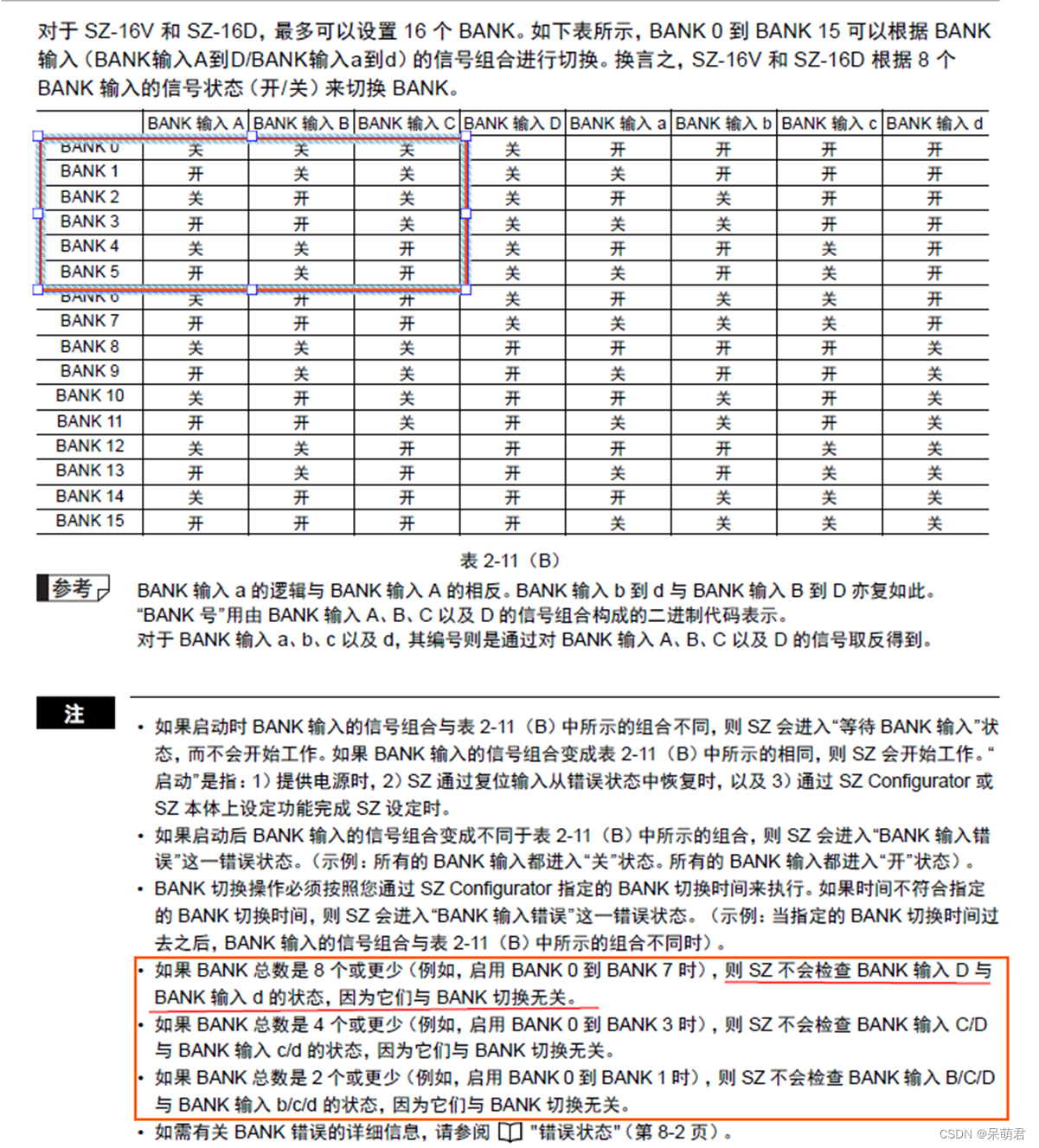

四、BANK切替方法 (以仅使用Aa/Bb为例)
1LASC | Y09F | Y09E | Y09D | Y09C | Y09B | Y09A | Y099 | Y098 | 16进制 | 16进制 |
2LASC | Y097 | Y096 | Y095 | Y094 | Y093 | Y092 | Y091 | Y090 | ||
BANK | d | c | b | a | D | C | B | A | 不检查D/d | 不检查CD/cd |
BANK0 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | F0 | 70 |
BANK1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | E1 | 61 |
BANK2 | 1 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | D2 | 52 |
BANK3 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | C3 | 43 |
BANK4 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 0 | B4 | 34 |
五、总结
- 启用EDM功能后,上电EDM异常。(处理办法:EDM电源接线有误(公共端))
-
Err 10:解决方法( 处理办法:1.查线序。 2.查程序是否同时给出2个以上BANK。 3.查设置是否设置了BANK切换顺序。4.查BANK切换时间 )
-
BANK外部切换开关太快会使SZ-16V误报警,尽量选择响应快的开关作为切替开关。
-
SZ-16V镜头要定期清洁否则会误报警
-
SZ-16V会有光干扰,设定扫描范围时尽量避开强光
