使用 ATmega16 控制 LCD1602 显示：Proteus 仿真实现

前言

在嵌入式开发中，液晶显示模块 LCD1602 是一种非常常见的显示设备，其易用性和强大的功能使其广泛应用于各种项目中。这篇博客将分享如何通过 ATmega16 微控制器在 Proteus 仿真环境中实现对 LCD1602 的控制。

准备工作

硬件和软件环境

1. 硬件设备：Proteus 仿真工具 (无需实际硬件)。
2. 开发语言：C 语言。
3. 开发工具：使用 AVR-GCC 编译器和 Proteus Design Suite。

主要功能

实现 LCD1602 的基本控制，包括：

1. 初始化 LCD1602。
2. 向 LCD1602 发送命令和数据。
3. 在 LCD 上显示指定的字符串。
4. 模拟显示时间和数值。

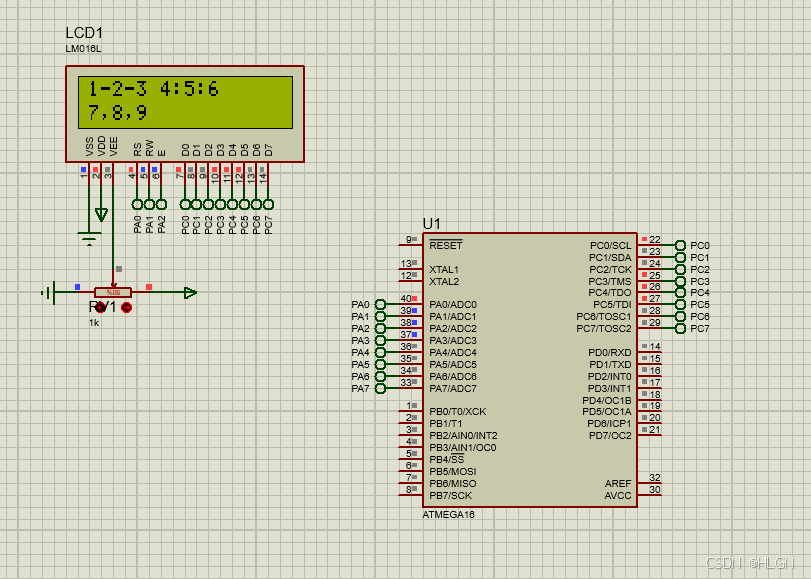

仿真

核心代码讲解

以下是完整代码，并附有详细的注释。

#include <iom16v.h>
#include <macros.h>
#include <stdio.h>

#define UINT8 unsigned char  // 定义 8 位无符号整数类型
#define UINT16 unsigned int   // 定义 16 位无符号整数类型

// LCD1602 控制端口定义
#define LCD1602_CTRL_DIRECTION_REG     DDRA  // 控制寄存器方向配置
#define LCD1602_CTR
