一、工具

CAD工程设计软件

二、方法和步骤

万事开头难，遇到不懂的知识都有畏难的情绪，只要有决心学习，诚心想学会一项技能，学会他只是时间问题。但是我们常常面临时间紧，需要快速入门甚至熟练的地步，然后解决工作中的实际问题。有什么方法可以迅速掌握CAD这个工具呢？学习新东西会遇到很多问题和困难，解决困难自己的能力就提高了！

1如何下载和安装CAD

（1）打开浏览器，打开百度，然后搜索。

（2）点击搜索到的网页，找到下载地址。

（3）最后点击下载地址下载即可。

（4）下载后点击安装目录中的SETUP.EXE。

（5）然后输入序列号，选择安装目录，选择安装组件，一路点击 下一步。

（6）然后等待安装完成即可。

参考网址：https://jingyan.baidu.com/article/7e44095306f8202fc1e2ef6a.html

学习视频：《十天学会CAD》

2学习过程循序渐进，熟悉CAD操作界面、绘图基本知识

菜单栏：位于标题栏的下方，它包含了CAD为用户提供的所有菜单命令，单击相应的菜单命令可弹出相应的下拉菜单，然后执行相应的命令。

工具栏：可以位于界面的上下左右四个方位，它包含了CAD所有的命令，用户只需单击按钮，即可执行命令

命令行:命令行在默认情况位于工作界面的下方，可以显示执行的命令和操做提示等内容，也可以直接输入需要的命令和数据。

状态栏；状态上可以显示游标的绝对坐标值以及启动。各种绘图模式辅助绘图，如下图所示

3掌握常用命令的快捷键和命令26个以及鼠标的使用

序号	功能	快捷键
1	取消	esc
2	删除	delete （删除选中对象）
3	撤销	ctrl+z
4	重做	ctrl+y
5	复制	直接选中模块ctrl+c
6	粘贴	ctrl+v
7	正交	F8
8	双击	将所有的对象全部显示在屏幕中
9	确定键	(空格键 回车 鼠标右键)
10	直线	L
11	修剪	tr 选择工具后要直接点击确定键，
12	曲线	Spl
13	偏移	Offset，配合着曲线SPL可以绘制一条弯曲的公路
14	多段线	PL
15	复制	co
16	移动	M
17	旋转	RO
18	缩放	sc
19	拉伸	S
20	延伸	EX
21	圆角	f
22	分解	X
23	格式刷	MA
24	镜像	mi
25	阵列	ar
26	打印	ctrl+p

在CAD中最有效的盘、右手鼠标和滚轮(中键)。左手通过键盘输入命令、参数，右手用鼠标进行定位等操作。滚轮(中键)前后滚动和点击可以缩放和平移图像。

**左键：**执行命令和选择对象。

**右键：**快捷菜单或回车功能。

**滚轮(中键)：**查看图像。

（1）缩放图形：滚轮向前或向后，实时缩放（ZOOM）,拉近、拉远，图形被放大或缩小。

（2）平移图形：按住滚轮并拖曳对图形进行平移（PAN），改变图形在图形窗口中的位置。

（3）全图显示：双击滚轮全图缩放，所有图形都显示到当前窗口内，相当于 ZOOM。

熟练掌握鼠标的各种操作技巧，可以省去一些键盘输入，无疑可以提高操作效率。

4解决实际问题，学会百度

遇到问题，先独立思考解决办法。有问题问问度娘，百度一下就知道。

5尽量在学习中多做笔记,每天进步一点

记笔记是对知识重新整理、总结的过程，结合自己的思考将知识点记录下来，对所学知识进行简单的梳理。形成整体认知，记笔记可以温故而知新。笔记记在电脑上、手机上或者记事本上，怎么方便怎么记，只要自己以后能够找到就可以。

6遇到问题，问问同事

与同事沟通问题，不仅可以解决问题，而且还锻炼沟通和合作能力，还增进同事感情。向身边的同事学习，是提升自己最快的方式。

三、绘图案例

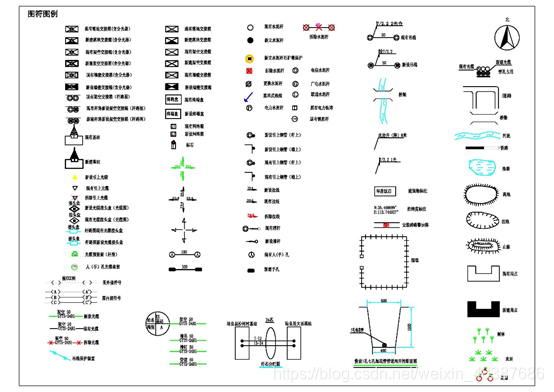

1图例

图例是地图上表示事物的符号。识图首先要能看懂图例，然后理解图纸所表达的内容。通过图例的组合就能绘制CAD施工图纸。

2施工图示例

CAD图纸与现场实际符合、绘图规范性：段落名称、指北方向、路名、建筑名字、转角处的经纬度、工作量描述。

常使用的命令：使用移动、复制、旋转、直线、曲线、删除等命令，通过复制图例元素然后移动到合适的位置，调整正确的方位来绘制图纸。

每个项目统一图框，图纸内容与施工一致，采用标准图框。

根据结算表，在excel表格中制作图纸中的工程量表，将工程量表粘贴到CAD图纸中。传输线路图纸的施工量和结算量的敷设方式、长度必须一致。

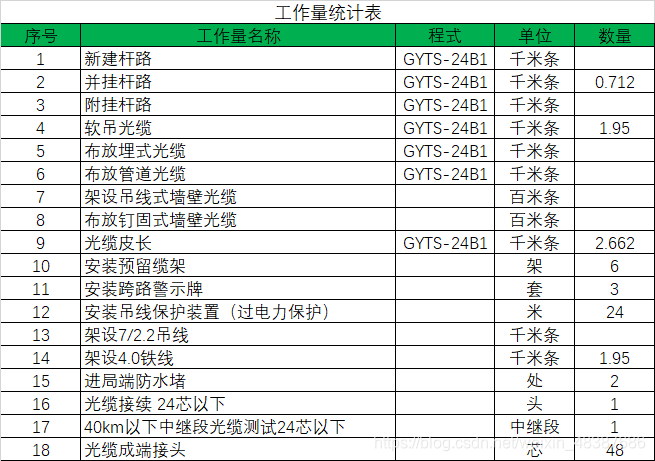

每段图纸都要有工程量表，内容包含线路施工敷设方式、长度，7/2.2吊线长度、电杆数量、7/2.6拉线、地线、接头盒xx芯、成端、直熔、引上、吊线保护、警示牌、进局端防水堵。详见工作量表附件：

绘图的元素在图例中都有，先放置好标准图框，绘图顺序从左至右，图框改成对应单项目的名称。绘图人填写自己的名字。图号依次按照图1、图2……图n，线路连接按照标准的连接符号接上图（图内接图符号、图间接图符号）。一般使用的方法是移动m、复制co、粘贴、旋转ro等命令操作图例。

（1）图框标准：

按照最新的图框要求绘图，段落命名xx-xx竣工图，指北方向，统一按照正确的图例，正常情况指北针只能有三个方向（指北、左、右），图纸文件名字按结算表段落顺序写上序号。

（2）拉线和地线

注意绘图的时候，拉线和地线要画。

地线安装：1，新立电杆，进机房安装1处；每隔400米（约8棵电杆）安装一处地线；跨电力线线，安装2处地线。地线方向只能朝下。

拉线安装：一般装设7/2.6拉线，（1）终端杆安装拉线，（2）杆路不在一条直线上时，夹角小于120度两条拉线，夹角大于120度一条拉线，考虑三角受力平衡。安装拉线以实际施工为准。

（3）绘图注意：

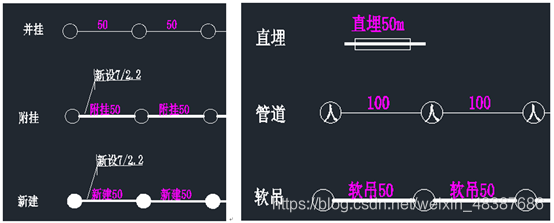

线条粗细的选择。图纸中各段的长度统一用洋红色字体，方便审核！

新建和附挂可以不添加敷设类型，但是选择0.5宽度的线条

新建杆路：粗线0.5宽，新建xx

附挂杆路：粗线0.5宽，附挂xx

并挂杆路：细线（默认）宽度

直埋：粗线0.5宽，标注，直埋xx

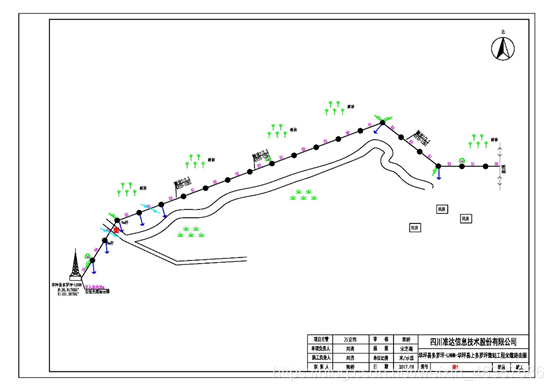

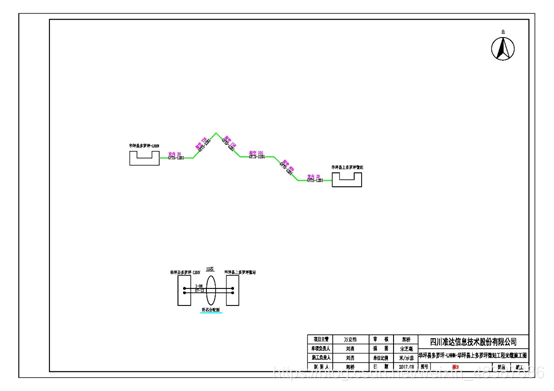

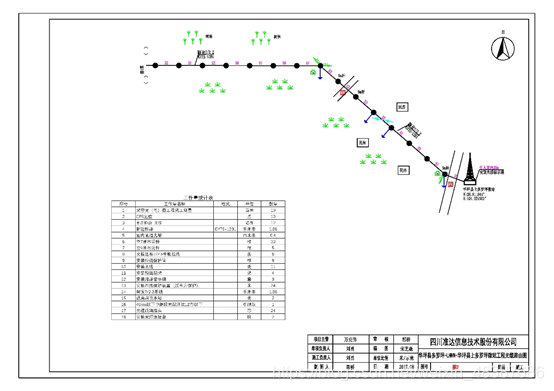

下面绘制了丽江华坪县上多罗坪微站工程的施工图。先修改好图框内容，确定好指北方向，然后使用图例绘制成一幅施工图。图纸中路由的工程量与工程量表一致，然后再检查图纸。

总结

学习最重要的是兴趣，有了兴趣和好奇心，做什么事都不会感到累。

CAD是做工程一定会用得上的工具，早晚都要学习，更快入门掌握必备的CAD技能在工作中加分。遇到困难多总结，不断提高。

学习过程通常都是入门—精通—停止进步—突破瓶颈—大神。希望大家能够不断突破自己，成为大神。
