单一外部中断的应用

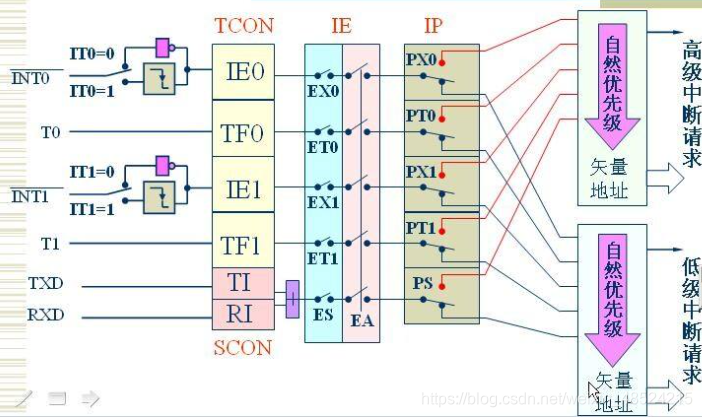

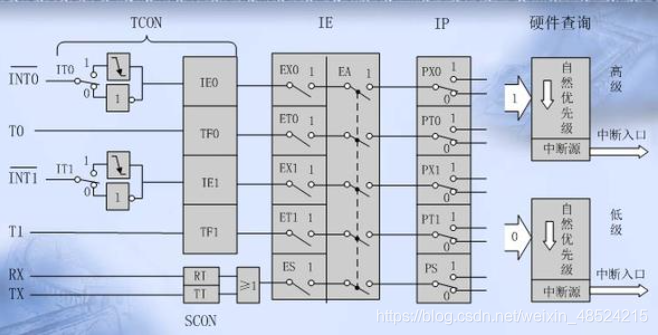

80C51中断系统的组成

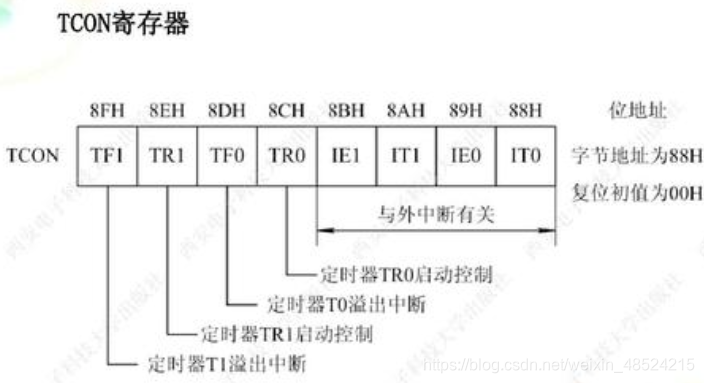

• TCON寄存器（Timer/Counter Control Register）
  TCON为定时/计数器控制寄存器


• SCON寄存器（Serial Control Register）
  SCON为串口寄存器

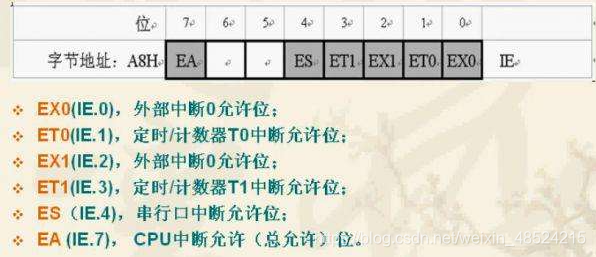

• IE寄存器（Interrupt Enable Register）
  IE为中断允许寄存器

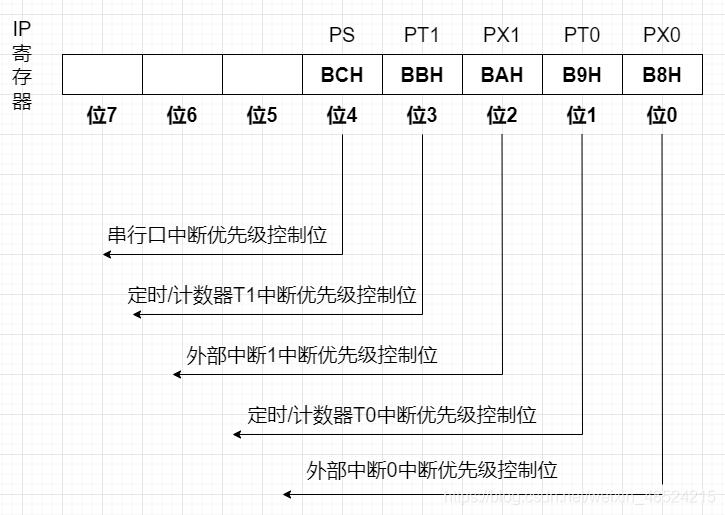

• IP寄存器（Interrupt Priority Registers）
  IP为中断优先级寄存器

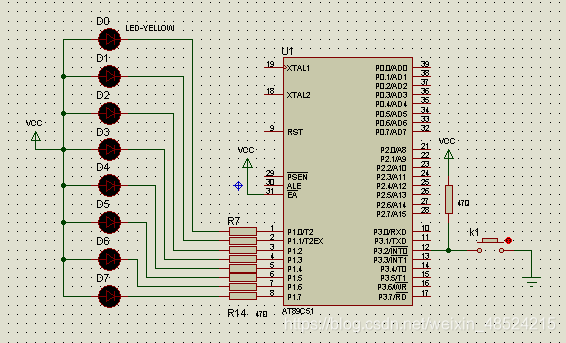

电路图

要求

• 无任何操作时D0 ~ D7全亮
• 按下k1后松开时，D0 ~ D3，D4 ~ D7持续交替亮灭

完整程序

#include<reg51.h>
sbit k1=P3^2;
void delay(unsigned int a)
{
	while(a--);
}

void main()
{
	EA=1;//打开中断总允许
	EX0=1;//外部中断0开关闭合
//	IE0=1;//中断请求标志位,由硬件直接处理，这句可以省略不写
	IT0=0;//中断触发方式选择，IT0=1边沿触发，IT0=0电平触发
	P1=0x00;//led全亮
}
//中断函数无需在main前声明，也不能在main中被调用
void ex_interrupt() interrupt 0	//中断函数 void 函数名 (void) interrupt n (using m)	  {函数体语句}
{	 																  //n为中断号 m寄存器组编号
	if(k1==0) //k1被按下
	{
		delay(10);//消抖
		if(k1==0)
	   {
	   	while(1)//一直执行，不会跳出中断函数
		{
		P1=0x0f;//0000 1111
		delay(30000);
		P1=0xf0;//1111 0000
		delay(30000);
		}
	   }
	}

}

效果图
