Keil和Proteus搭配使用的简单步骤

该博客介绍了单片机项目开发与仿真的流程。包括新建项目、选择芯片、创建并命名.c文件、编写程序,编译前设置Create Hex File,编译后生成hex文件,用Proteus打开电路图,导入hex文件,最后进行仿真操作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

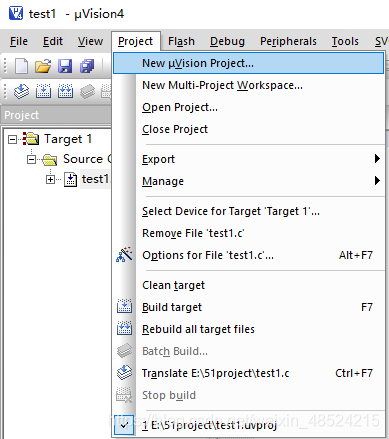

1.新建项目

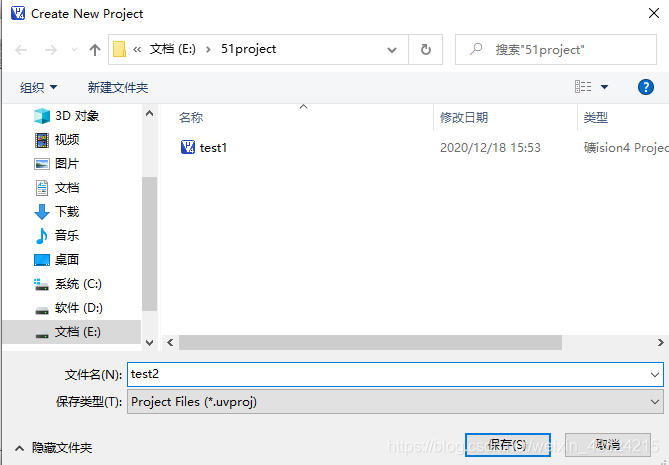

2.填写文件名称,并保存

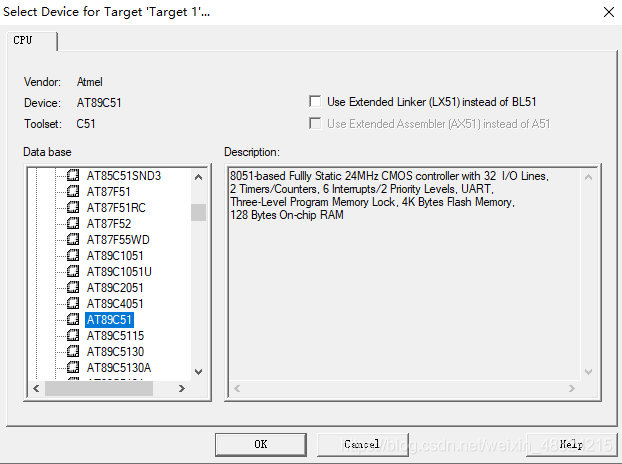

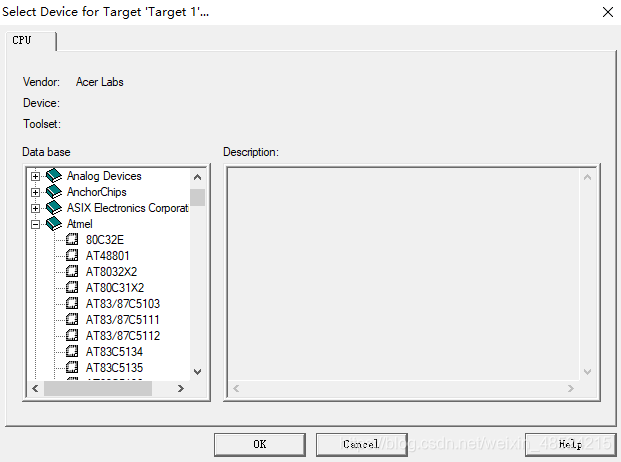

3.选择芯片

在这里插入图片描述

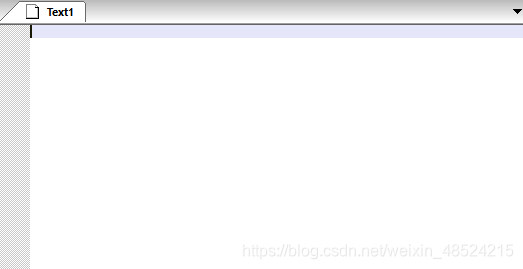

4.新建空文档


在下图空白处单击鼠标后,按Ctrl+S保存

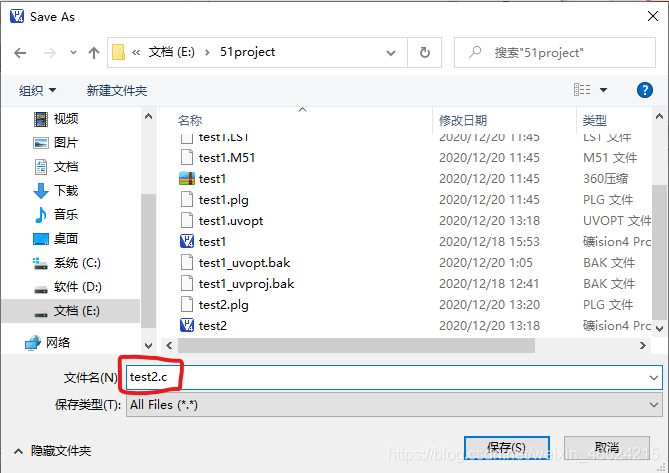

5.将文档命名为:带.c后缀的,并单击保存

在这里插入图片描述

6.到此步就可以在空白区写出你的优美程序啦!!!

7.编译程序前,设置Create Hex File

  • 单击下图按钮

8.编译(单击下图按钮进行编译)

9.编译程序后会在你所建项目文件夹的位置生成与程序对应的带hex后缀文件

例如:

10.用Proteus打开对应程序的电路图

例如:(带DSN后缀的)

例如:(带DBK后缀的)

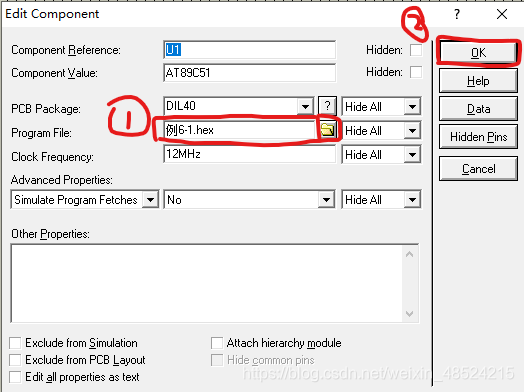

11.打开后,双击单片机,将刚刚生成的带hex后缀的文件导入

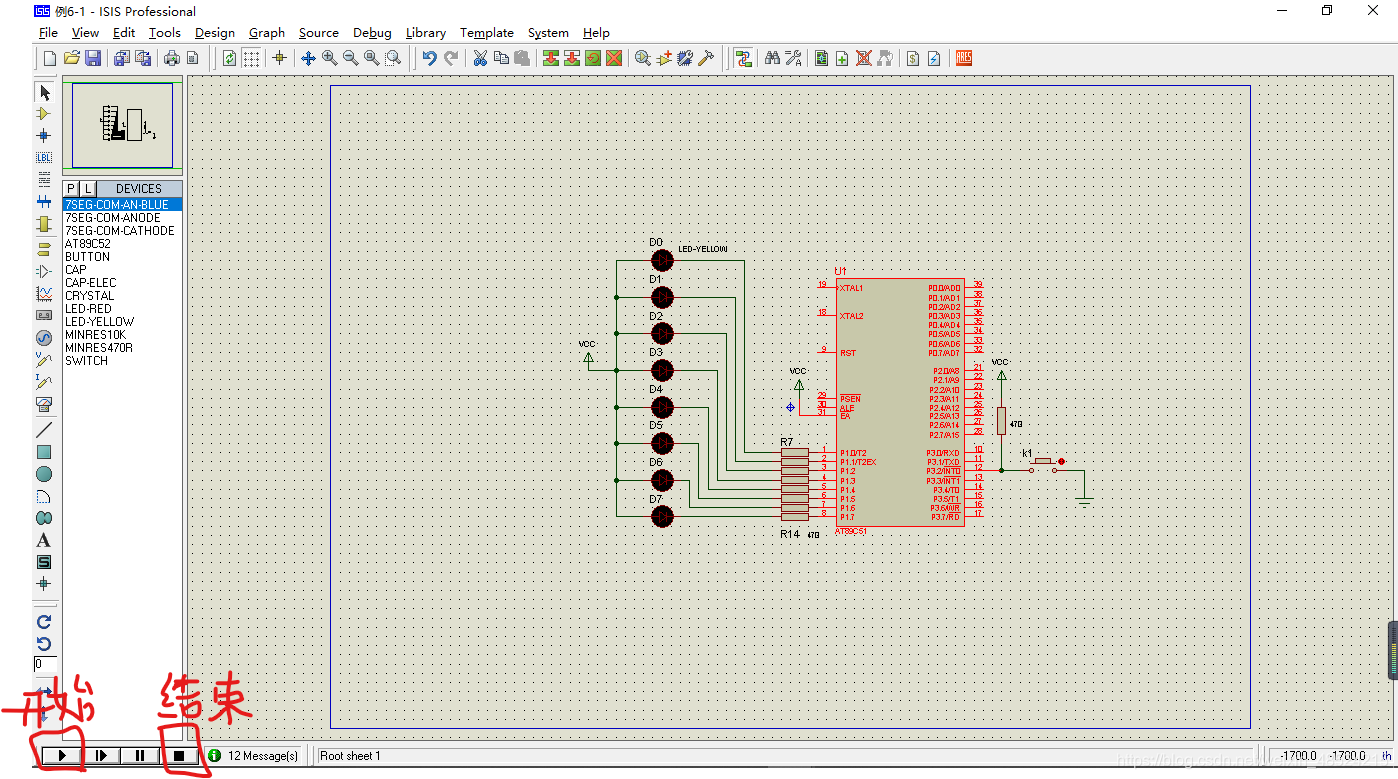

12.点击Proteus左下角的按钮,仿真开始和结束
