使用MATLAB的Spectrum Analyzer进行变换器电磁干扰分析

今天在使用Spectrum Analyzer绘制共模电压的干扰频谱图时遇到几个小问题，在阅读官方资料解决后，将内容总结一下。

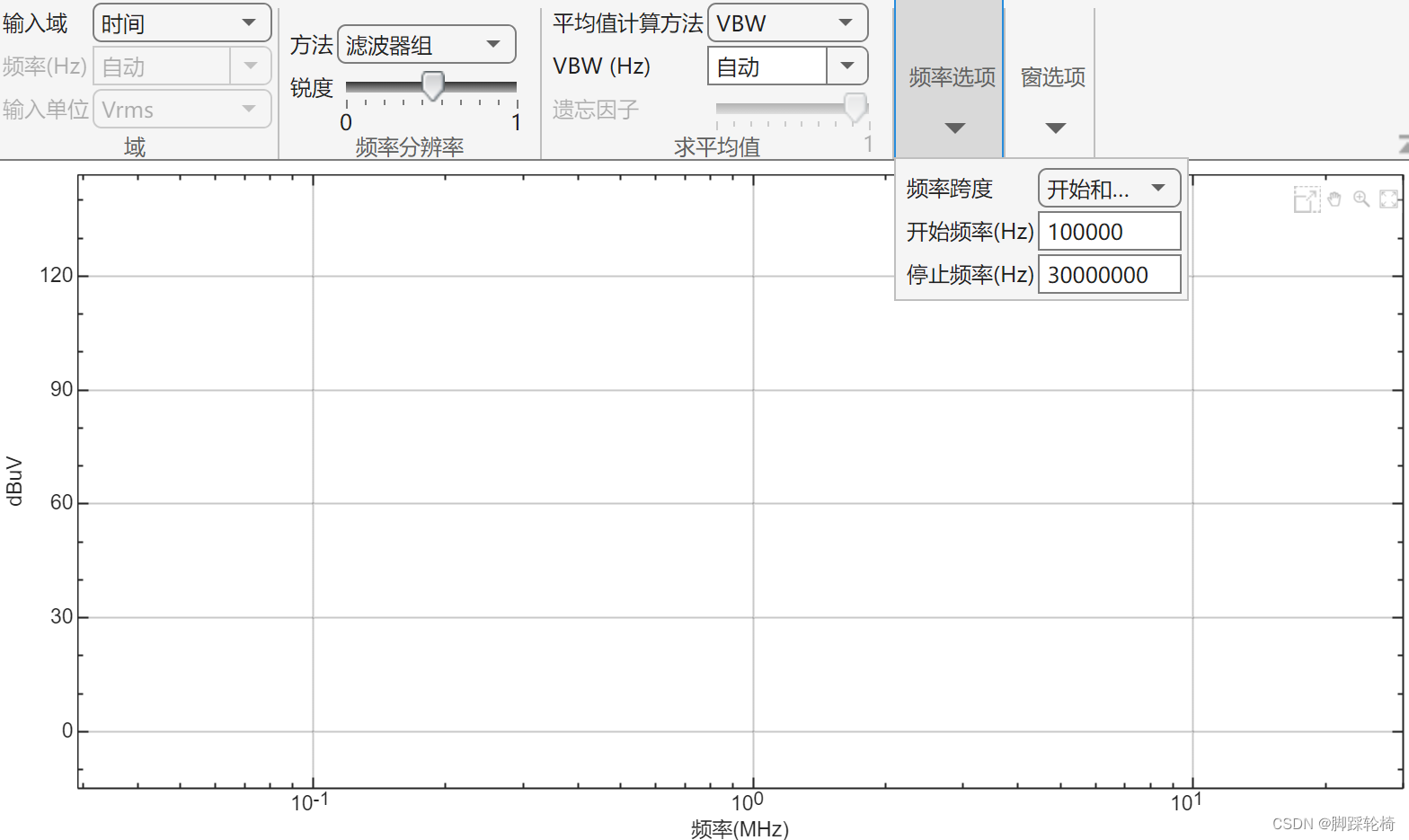

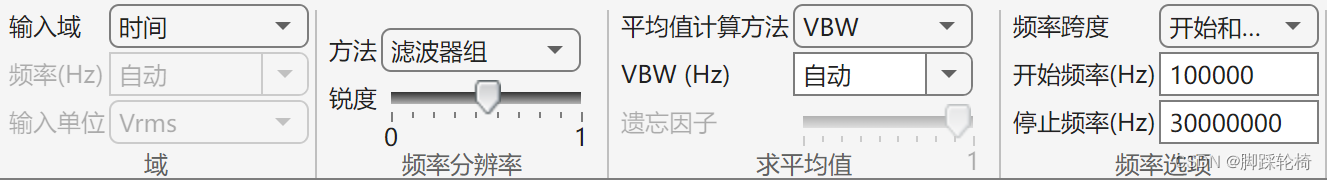

测量频率范围调整：

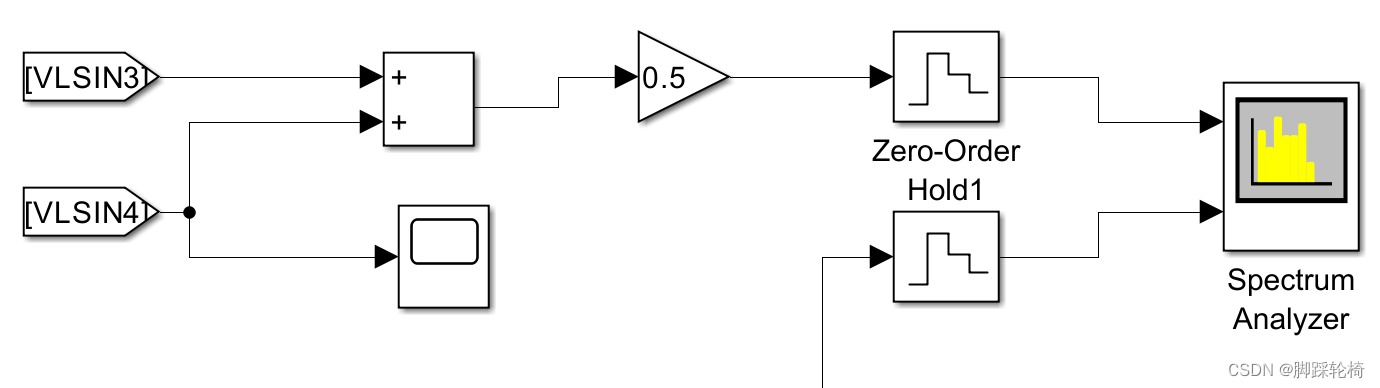

其中VLSIN3和4是电路中的两个测量共模电压的模块，Zero-Order Hold这个模块的参数会影响到频谱图测量的频率范围，例如：本次测量的是三相逆变器的共模电压干扰，需要测量的频率区间是150kHz-30MHz，在设置Zero-Order Hold的参数时选取的是1E-7，刚好可以支持这个频段的工作，如果太大可能就会报错显示如下：

错误:'EMI/Spectrum Analyzer' 中出错: The interval [0.1, 30] MHz defined by the start and stop frequencies exceeds the Nyquist frequency limits which equal [0, 50] Hz. To change the start and stop frequencies, select Estimation tab on the toolstrip and change the span options under the Frequency Options section.

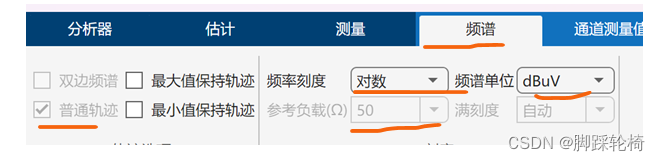

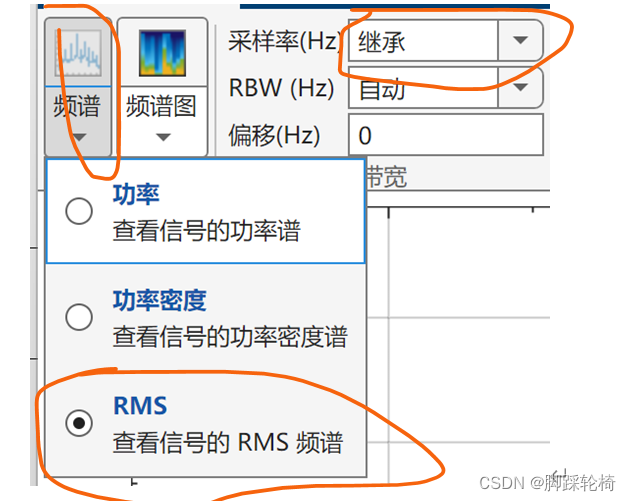

绘制dBuv和频率F的图

可以按照这个设置就行

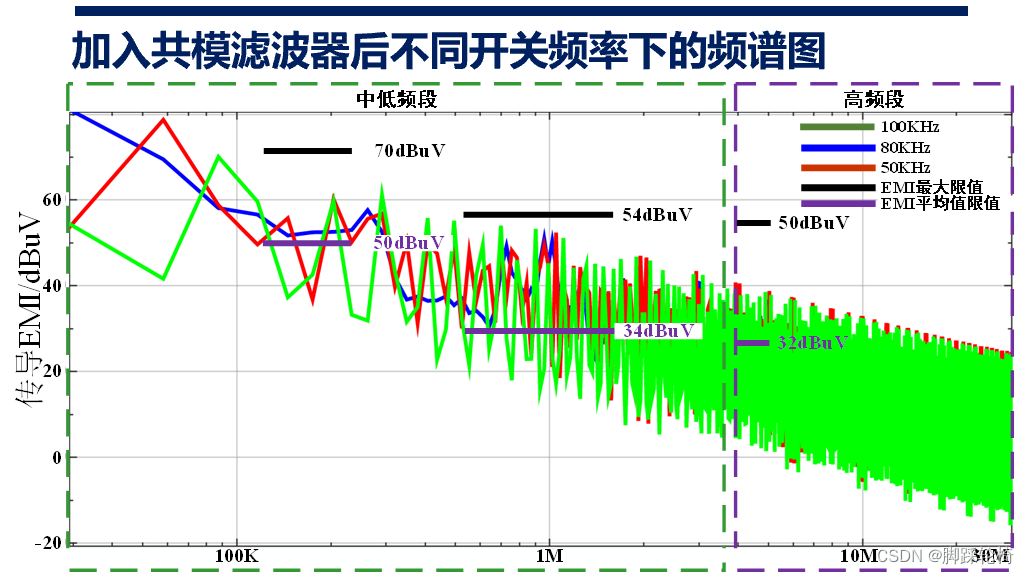

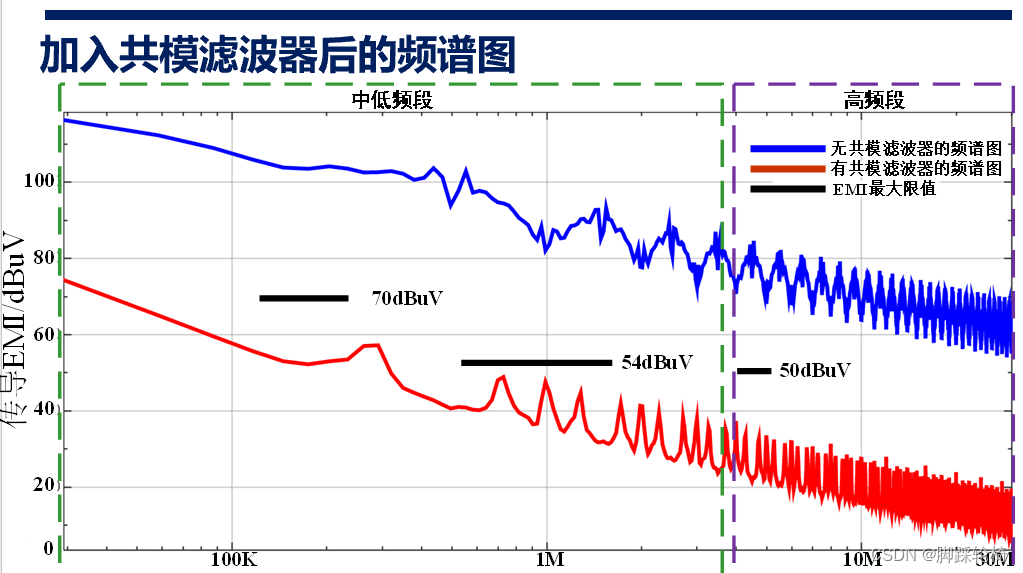

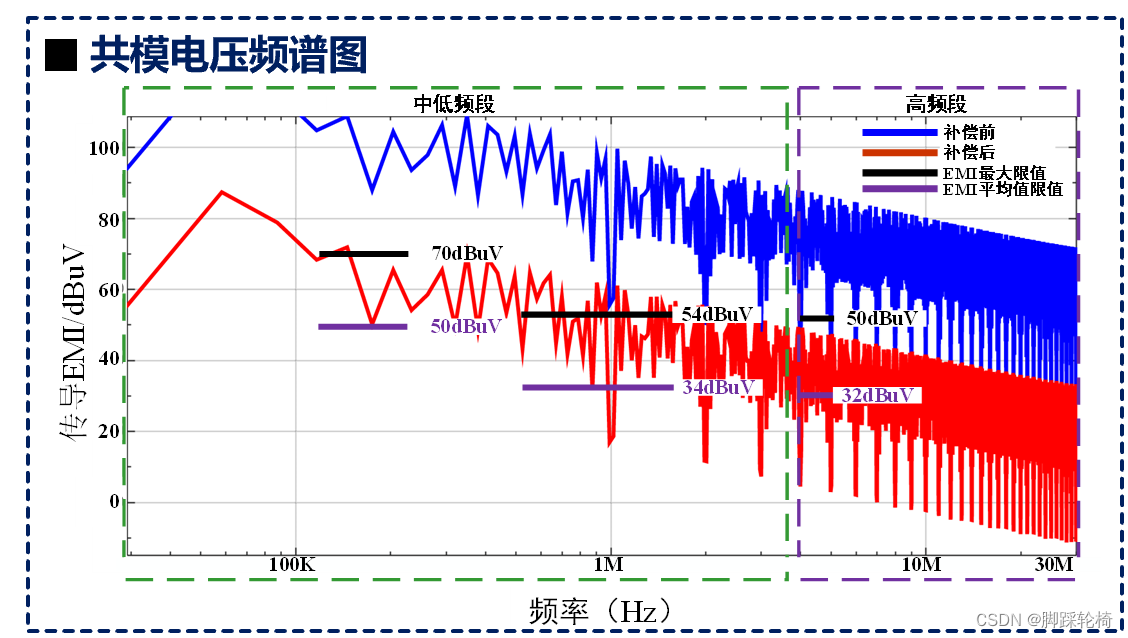

图像分析

最后可以做这种图进行分析即可：
