ANSYS FLUENT瞬态模拟动画制作

ANSYS 专栏收录该内容
17 篇文章 17 订阅

本篇文章的例子的网格划分的文章:ANSYS ICEM CFD二维结构网络生成实例——流动传热
FLUENT的处理是紧接着这篇文章ANSYS FLUENT二维结构网络数值计算及后处理——流动传热,来进行瞬态模拟动画制作。

初始化流场之前要进行的动画设置操作:
在这里插入图片描述

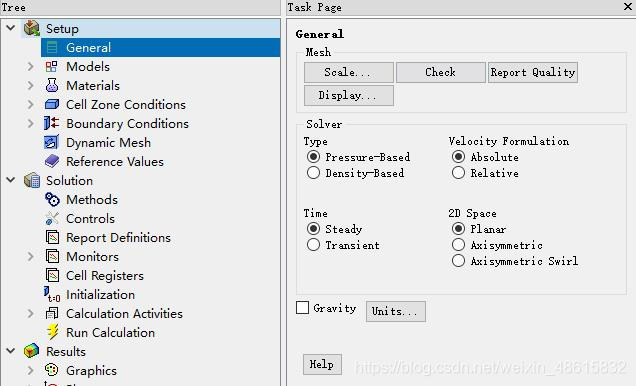

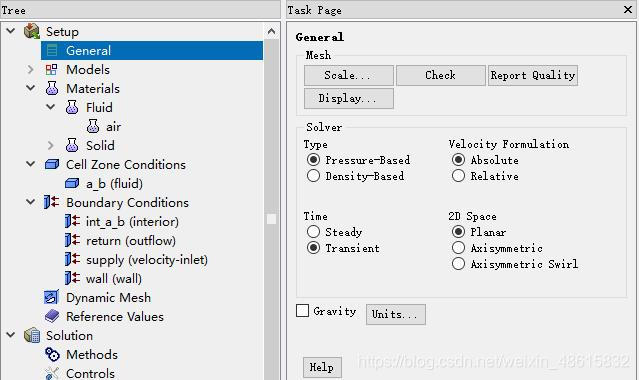

时间Time改为瞬态Transient
求稳态时,选择Steady

设置动画面

模型树→Solution→Calculation Activities→Solution Animations(动画)
在这里插入图片描述
改变名称——liquid_temperature

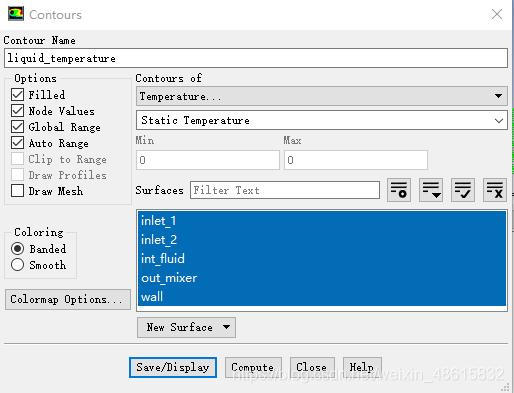

New Object→Contour→Contour name改为liquid_temperature1,

record after every 设为1,旁边的设为Iteration,表示每迭代一次时记录一次。可以理解为每迭代一次把图截一下屏,最后动画就是由这么多图片组成的。可以下拉选项框选择Time Step,根据时间步长来记录温度变化。
在这里插入图片描述
在这里插入图片描述
选择liquid_temperature,点击Save。
在这里插入图片描述
在这里插入图片描述

初始化

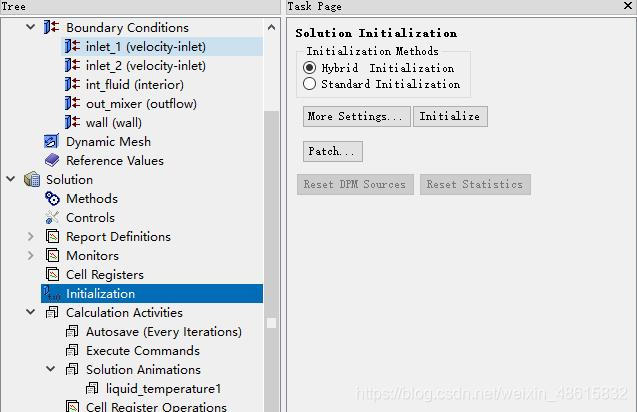

选择Solution→Solution Initialization,在Initialization Method栏选择Hybrid Initialization,单击Initialize初始化流场,单击Close按钮退出。
在这里插入图片描述

迭代计算

直接计算至稳态

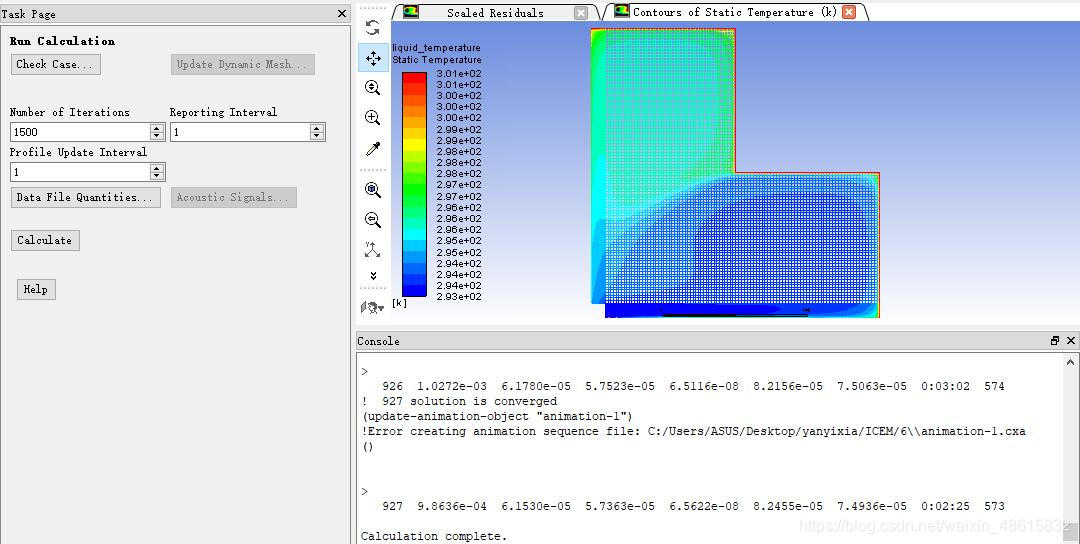

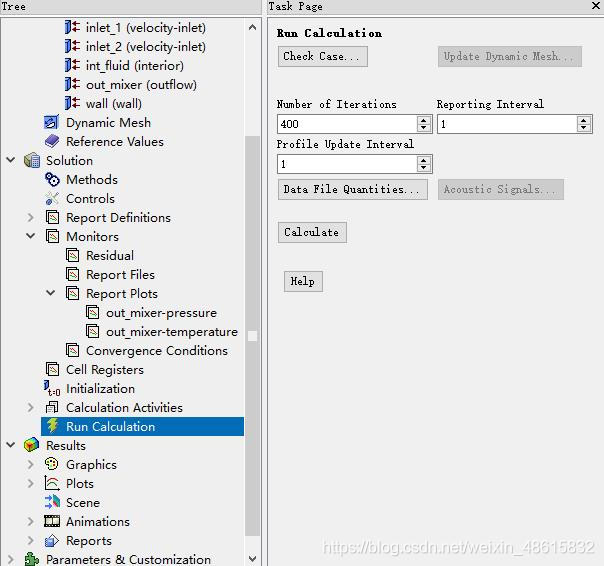

选择Solution→Run Calculation,在Number of Iterations栏输入400,定义最大求解步数,单击Calculate开始计算。
在这里插入图片描述

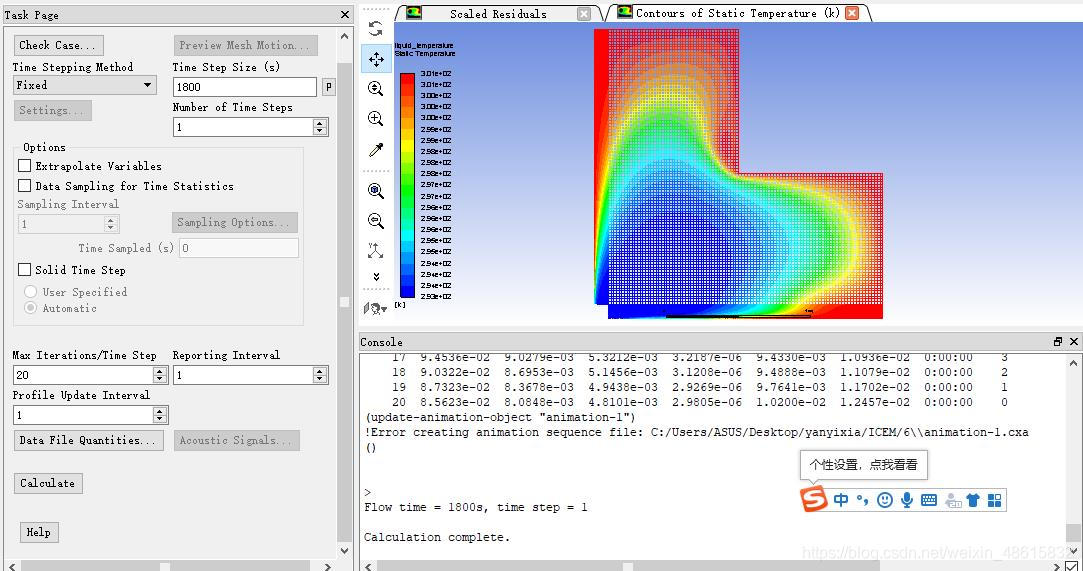

迭代计算30Min的情况

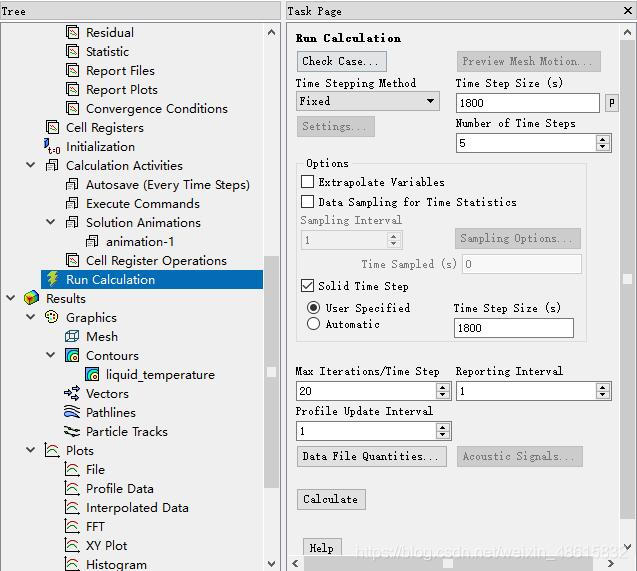

迭代30min,时间步长为5s
在这里插入图片描述

动画设置

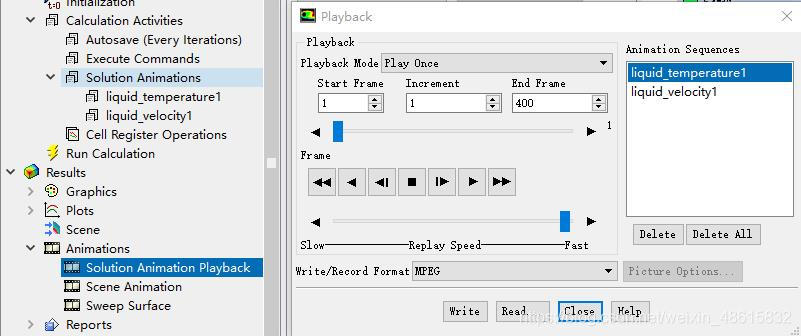

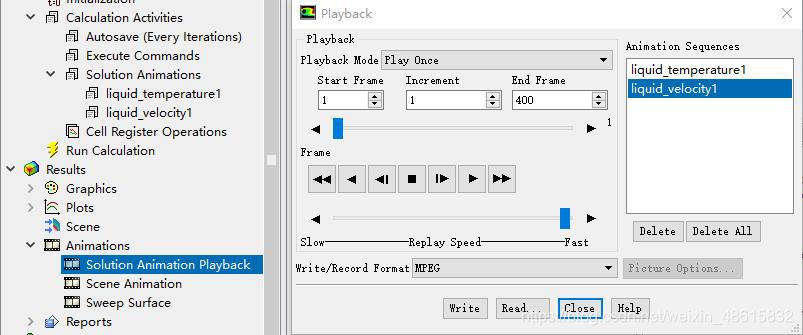

模型树→Results→Animations→Solution Animation Playback
在这里插入图片描述
在这里插入图片描述
选择MPEG格式,点击write输出动画视频。

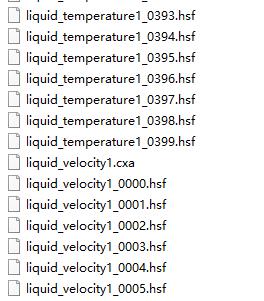

我们可以看到End Frame是多少就有多少.hsf图像文件。
在这里插入图片描述

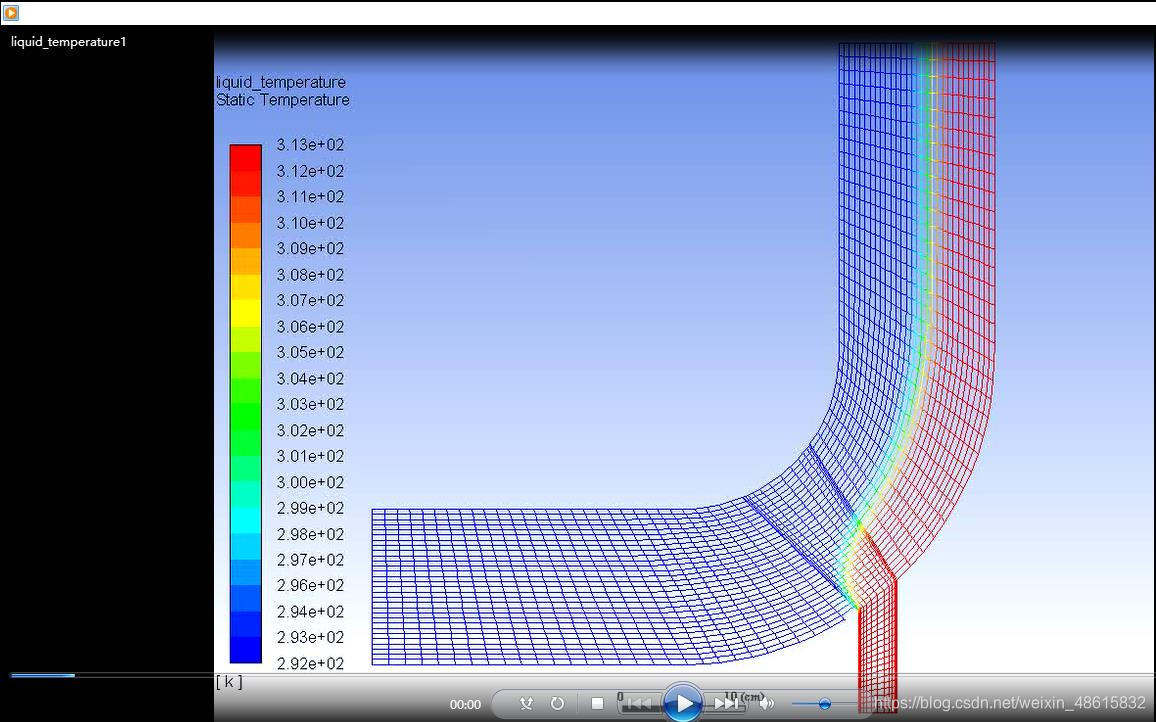

视频文件:
在这里插入图片描述
在这里插入图片描述

延伸的例子(计算不同时间的温度变化情况)

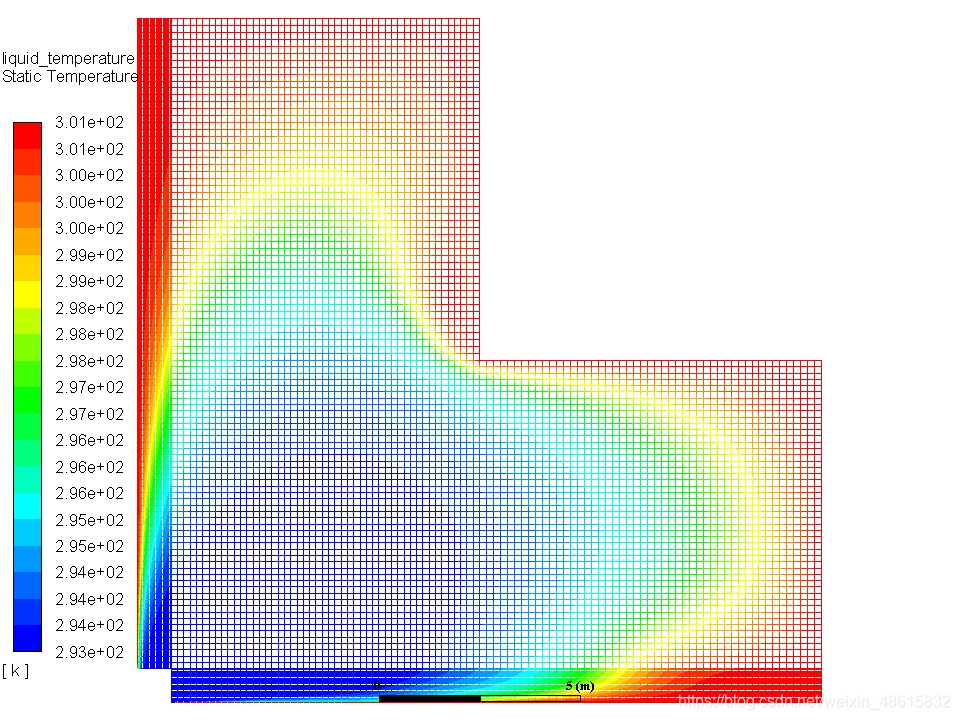

非稳态迭代到30min时
在这里插入图片描述
在这里插入图片描述

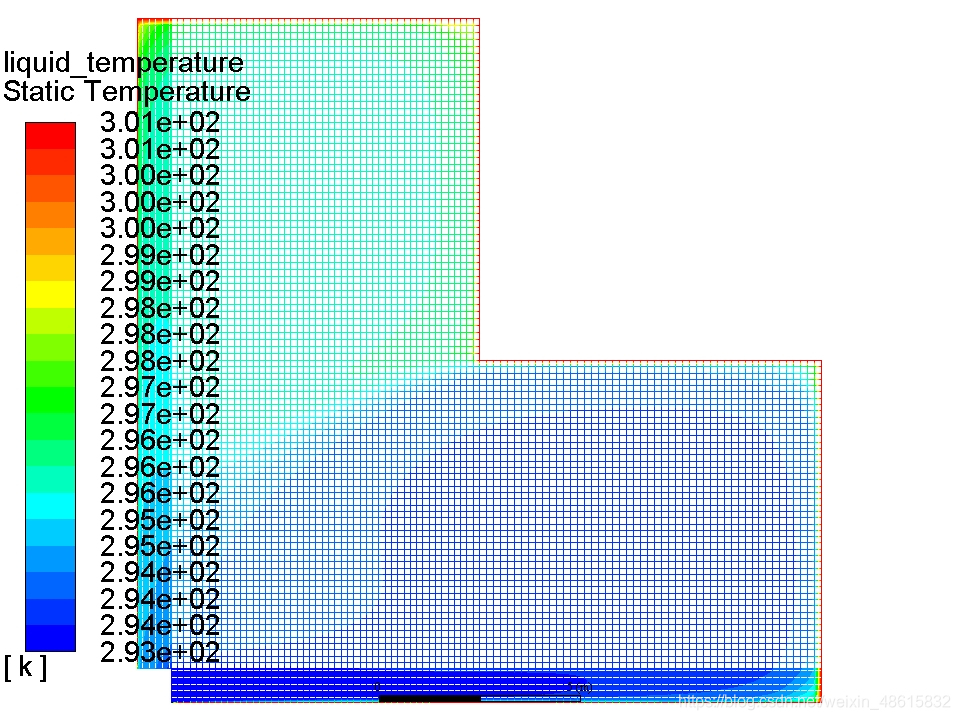

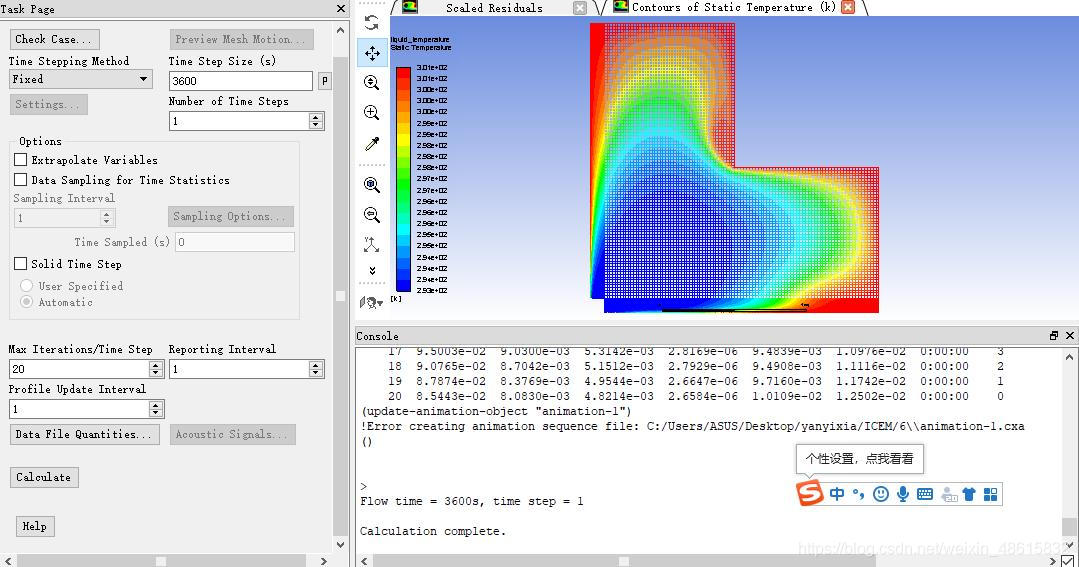

迭代1小时
时间步长为1s,迭代3600步
在这里插入图片描述
在这里插入图片描述

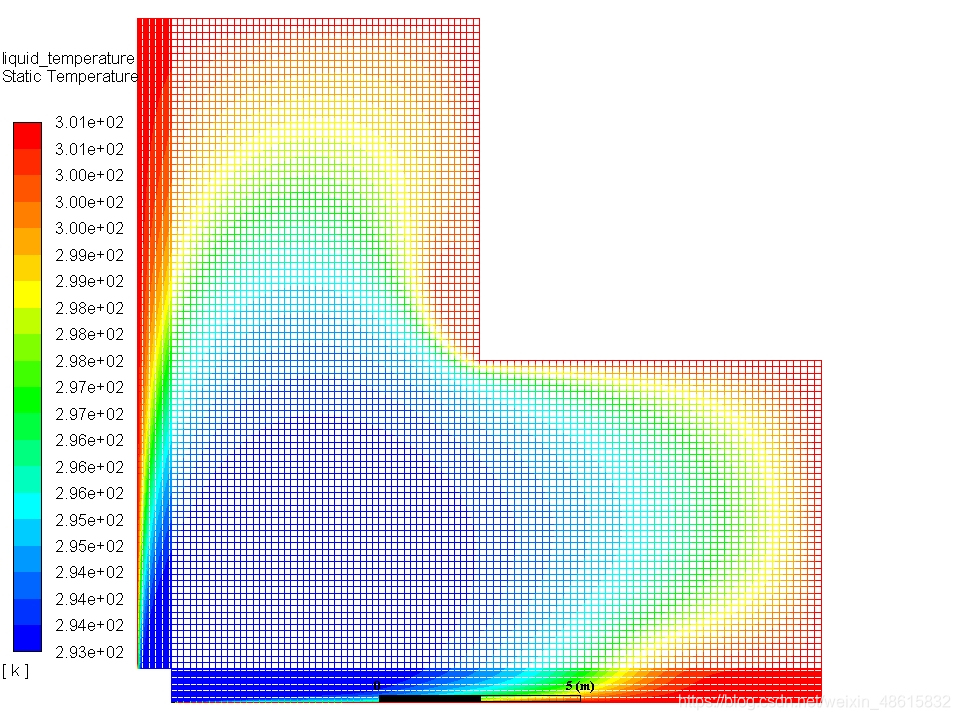

迭代至稳态
在这里插入图片描述Time要选择Steady
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
