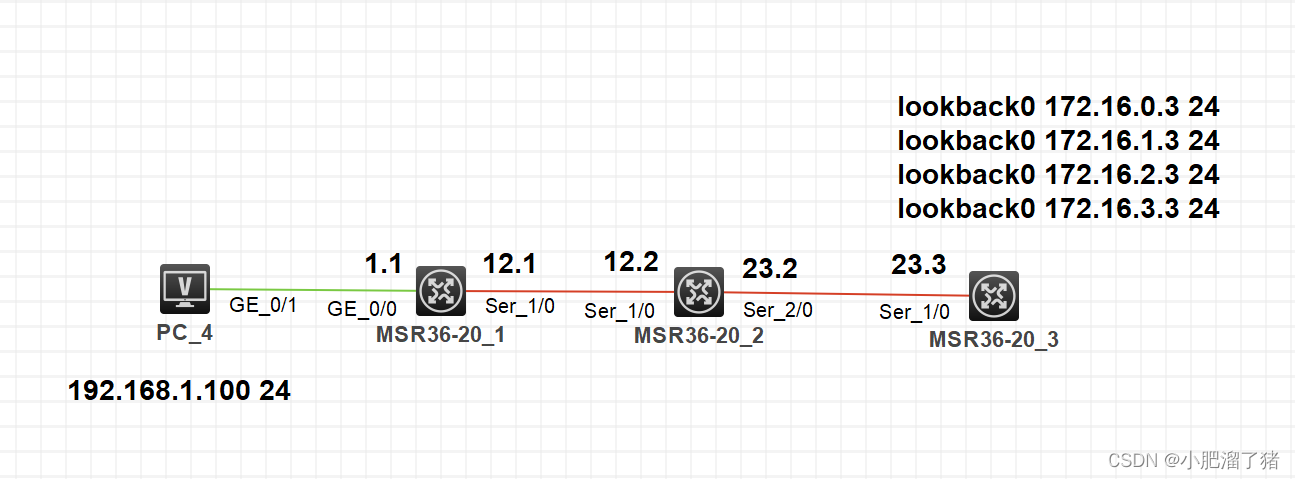

拓扑如下：

参数配置

设备接口IP地址子网掩码默认网关
R1G0/0192.168.1.1255.255.255.0N/A
S1/0192.168.12.1255.255.255.0N/A
R2S1/0192.168.12.2255.255.255.0N/A
S2/0192.168.23.2255.255.255.0N/A
S1/0192.168.23.3255.255.255.0N/A
R3Loopback0172.16.0.3255.255.255.0N/A
Loopback1172.16.1.3255.255.255.0N/A
Loopback2172.16.2.3255.255.255.0N/A
Loopback3172.16.3.3255.255.255.0N/A
PC1G0/1192.168.1.100255.255.255.0192.168.1.1

 一、带下一跳的静态路由

配置：

AR1配置

[AR1]interface GigabitEthernet 0/0

[AR1-GigabitEthernet0/0]ip address 192.168.1.1 24

[AR1-GigabitEthernet0/0]undo shutdown

[AR1]interface Serial 1/0

[AR1-Serial1/0]ip address 192.168.12.1 24

[AR1-Serial1/0]undo  shutdown

配置带下一跳地址的静态路由
[AR1]ip route-static 172.16.0.0 24 192.168.12.2

[AR1]ip route-static 172.16.1.0 24 192.168.12.2

[AR1]ip route-static 172.16.2.0 24 192.168.12.2

[AR1]ip route-static 172.16.3.0 24 192.168.12.2

[AR1]ip route-static 172.16.23.0 24 192.168.12.2
AR2配置

[AR2]interface Serial 1/0

[AR2-Serial1/0]ip address 192.168.12.2 24

[AR2-Serial1/0]undo  shutdown

[AR2]interface Serial 2/0

[AR2-Serial2/0]ip address 192.168.23.2 24

[AR2-Serial2/0]undo  shutdown

以下配置带下一跳地址的静态路由

[AR2]ip route-static 172.16.0.0 24 192.168.23.3

[AR2]ip route-static 172.16.1.0 24 192.168.23.3

[AR2]ip route-static 172.16.2.0 24 192.168.23.3

[AR2]ip route-static 172.16.3.0 24 192.168.23.3

[AR2]ip route-static 192.168.1.0 24 192.168.12.1
AR3配置

[AR3]interface LoopBack 0

[AR3-LoopBack0]ip address 172.16.0.3 24

[AR3]interface LoopBack 1

[AR3-LoopBack1]ip address 172.16.1.3 24

[AR3]interface LoopBack 2

[AR3-LoopBack2]ip address 172.16.2.3 24

[AR3]interface LoopBack 3

[AR3-LoopBack3]ip address 172.16.3.3 24

[AR3]interface Serial 1/0

[AR3-Serial1/0]ip address 192.168.23.3 24

[AR3-Serial1/0]undo shutdown

[AR3]ip route-static 192.168.1.0 24 192.168.23.2

[AR3]ip route-static 192.168.12.0 24 192.168.23.2
查看AR1路由表

[AR1]display  ip routing-table

Destinations : 18       Routes : 18

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/32       Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
172.16.0.0/24      Static  60  0           192.168.12.2    Ser1/0
172.16.1.0/24      Static  60  0           192.168.12.2    Ser1/0
172.16.2.0/24      Static  60  0           192.168.12.2    Ser1/0
172.16.3.0/24      Static  60  0           192.168.12.2    Ser1/0
172.16.23.0/24     Static  60  0           192.168.12.2    Ser1/0
192.168.12.0/24    Direct  0   0           192.168.12.1    Ser1/0
192.168.12.0/32    Direct  0   0           192.168.12.1    Ser1/0
192.168.12.1/32    Direct  0   0           127.0.0.1       InLoop0
192.168.12.2/32    Direct  0   0           192.168.12.2    Ser1/0
192.168.12.255/32  Direct  0   0           192.168.12.1    Ser1/0
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
查看AR2路由表

[AR2]display  ip routing-table

Destinations : 23       Routes : 23

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/32       Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
172.16.0.0/24      Static  60  0           192.168.23.3    Ser2/0
172.16.1.0/24      Static  60  0           192.168.23.3    Ser2/0
172.16.2.0/24      Static  60  0           192.168.23.3    Ser2/0
172.16.3.0/24      Static  60  0           192.168.23.3    Ser2/0
192.168.1.0/24     Static  60  0           192.168.12.1    Ser1/0
192.168.12.0/24    Direct  0   0           192.168.12.2    Ser1/0
192.168.12.0/32    Direct  0   0           192.168.12.2    Ser1/0
192.168.12.1/32    Direct  0   0           192.168.12.1    Ser1/0
192.168.12.2/32    Direct  0   0           127.0.0.1       InLoop0
192.168.12.255/32  Direct  0   0           192.168.12.2    Ser1/0
192.168.23.0/24    Direct  0   0           192.168.23.2    Ser2/0
192.168.23.0/32    Direct  0   0           192.168.23.2    Ser2/0
192.168.23.2/32    Direct  0   0           127.0.0.1       InLoop0
192.168.23.3/32    Direct  0   0           192.168.23.3    Ser2/0
192.168.23.255/32  Direct  0   0           192.168.23.2    Ser2/0
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
查看AR3路由表

[AR3]display  ip routing-table

Destinations : 31       Routes : 31

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/32       Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
172.16.0.0/24      Direct  0   0           172.16.0.3      Loop0
172.16.0.0/32      Direct  0   0           172.16.0.3      Loop0
172.16.0.3/32      Direct  0   0           127.0.0.1       InLoop0
172.16.0.255/32    Direct  0   0           172.16.0.3      Loop0
172.16.1.0/24      Direct  0   0           172.16.1.3      Loop1
172.16.1.0/32      Direct  0   0           172.16.1.3      Loop1
172.16.1.3/32      Direct  0   0           127.0.0.1       InLoop0
172.16.1.255/32    Direct  0   0           172.16.1.3      Loop1
172.16.2.0/24      Direct  0   0           172.16.2.3      Loop2
172.16.2.0/32      Direct  0   0           172.16.2.3      Loop2
172.16.2.3/32      Direct  0   0           127.0.0.1       InLoop0
172.16.2.255/32    Direct  0   0           172.16.2.3      Loop2
172.16.3.0/24      Direct  0   0           172.16.3.3      Loop3
172.16.3.0/32      Direct  0   0           172.16.3.3      Loop3
172.16.3.3/32      Direct  0   0           127.0.0.1       InLoop0
172.16.3.255/32    Direct  0   0           172.16.3.3      Loop3
192.168.1.0/24     Static  60  0           192.168.23.2    Ser1/0
192.168.12.0/24    Static  60  0           192.168.23.2    Ser1/0
192.168.23.0/24    Direct  0   0           192.168.23.3    Ser1/0
192.168.23.0/32    Direct  0   0           192.168.23.3    Ser1/0
192.168.23.2/32    Direct  0   0           192.168.23.2    Ser1/0
192.168.23.3/32    Direct  0   0           127.0.0.1       InLoop0
192.168.23.255/32  Direct  0   0           192.168.23.3    Ser1/0
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0

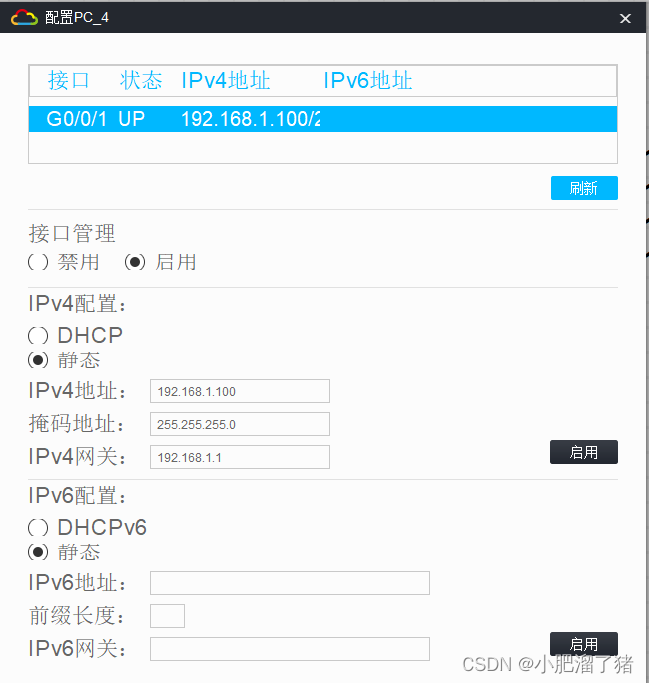

配置PC机

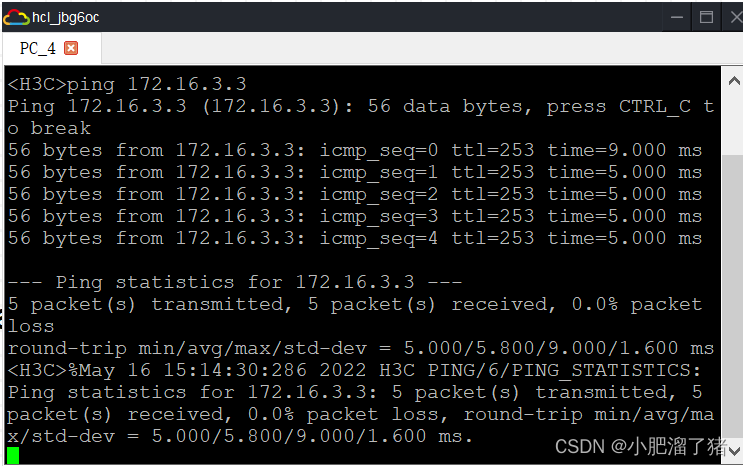

 测试：

 以上就是带下一跳地址的静态路由

二、带送出接口的静态路由

需要先将原来配置的静态路由删除掉只需要在前面加上undo就可以了

AR1带出接口的静态路由配置

ip route-static 172.16.0.0 24 s1/0

ip route-static 172.16.1.0 24 s1/0

ip route-static 172.16.2.0 24 s1/0

ip route-static 172.16.3.0 24 s1/0

ip route-static 172.16.23.0 24 s1/0
AR2带出接口的静态路由配置

ip route-static 172.16.0.0 24  s2/0

ip route-static 172.16.1.0 24  s2/0

ip route-static 172.16.2.0 24  s2/0

ip route-static 172.16.3.0 24 s2/0

ip route-static 192.168.1.0 24 s1/0
AR3带出接口的静态路由配置

ip route-static 192.168.1.0 24 s2/0

ip route-static 192.168.12.0 24 s2/0

查看路由表

AR1路由表

[AR1]display  ip routing-table  protocol static

Summary count : 5

Static Routing table status : <Active>
Summary count : 5

Destination/Mask   Proto   Pre Cost        NextHop         Interface
172.16.0.0/24      Static  60  0           0.0.0.0         Ser1/0
172.16.1.0/24      Static  60  0           0.0.0.0         Ser1/0
172.16.2.0/24      Static  60  0           0.0.0.0         Ser1/0
172.16.3.0/24      Static  60  0           0.0.0.0         Ser1/0
172.16.23.0/24     Static  60  0           0.0.0.0         Ser1/0
AR2路由表

[AR2]display  ip routing-table  protocol static

Summary count : 5

Static Routing table status : <Active>
Summary count : 5

Destination/Mask   Proto   Pre Cost        NextHop         Interface
172.16.0.0/24      Static  60  0           0.0.0.0         Ser1/0
172.16.1.0/24      Static  60  0           0.0.0.0         Ser1/0
172.16.2.0/24      Static  60  0           0.0.0.0         Ser1/0
172.16.3.0/24      Static  60  0           0.0.0.0         Ser1/0
192.168.1.0/24     Static  60  0           0.0.0.0         Ser1/0
AR3路由表

[AR3]display ip routing-table  protocol static

Summary count : 2

Static Routing table status : <Active>
Summary count : 2

Destination/Mask   Proto   Pre Cost        NextHop         Interface
192.168.1.0/24     Static  60  0           0.0.0.0         Ser2/0
192.168.12.0/24    Static  60  0           0.0.0.0         Ser2/0

测试：

 三、汇总静态路由与默认路由

拓扑如下:

 配置信息：

设备接口IP地址子网掩码默认网关
AR1Loopback 010.10.10.10 255.255.255.0N/A
S1/0172.16.12.1   255.255.255.0N/A

AR2

S1/0172.16.12.2255.255.255.0N/A
Loopback0192.168.12.2255.255.255.0N/A
Loopback1192.168.13.2   255.255.255.0N/A
Loopback2192.168.14.2255.255.255.0N/A
Loopback3192.168.15.2255.255.255.0N/A

一、汇总路由配置

AR1配置

[AR1]interface LoopBack 0

[AR1-LoopBack0]ip address 10.10.10.10 24

[AR1-Serial1/0]ip address 172.16.12.1 24

[AR1-Serial1/0]un shutdown

[AR1]ip route-static 192.168.12.0 22 s1/0 //配置静态汇总路由，使用聚合地址


AR2配置

[AR2]interface LoopBack  0

[AR2-LoopBack0]ip address 192.168.12.2 24

[AR2]interface LoopBack  1

[AR2-LoopBack1]ip address 192.168.13.2 24

[AR2]interface LoopBack  2

[AR2-LoopBack2]ip address 192.168.14.2 24

[AR2]interface LoopBack  3

[AR2-LoopBack3]ip address 192.168.15.2 24

[AR2]ip route-static 10.10.10.0 24 s1/0

测试：带源去ping

[AR1]ping -a 10.10.10.10 192.168.12.2
Ping 192.168.12.2 (192.168.12.2) from 10.10.10.10: 56 data bytes, press CTRL_C to break
56 bytes from 192.168.12.2: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 192.168.12.2: icmp_seq=1 ttl=255 time=1.000 ms
56 bytes from 192.168.12.2: icmp_seq=2 ttl=255 time=2.000 ms
56 bytes from 192.168.12.2: icmp_seq=3 ttl=255 time=2.000 ms
56 bytes from 192.168.12.2: icmp_seq=4 ttl=255 time=2.000 ms

--- Ping statistics for 192.168.12.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 1.000/1.600/2.000/0.490 ms
[AR1]%May 16 15:49:15:645 2022 AR1 PING/6/PING_STATISTICS: Ping statistics for 192.168.12.2: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 1.000/1.600/2.000/0.490 ms.

默认路由配置

[AR1]ip route-static 0.0.0.0 0 Serial 1/0  //配置静态默认路由，网络地址与子网掩码都为0，在没有精准的匹配时，此条路由条目能与所有网络匹配

路由负载分担

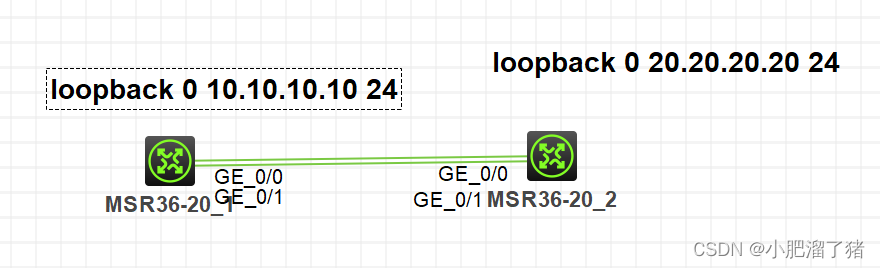

拓扑如下：



接口参数配置：

设备接口IP地址子网掩码网关
AR1Loopback010.10.10.10255.255.255.0N/A
G0/0192.168.1.1255.255.255.0N/A
G0/1192.168.2.1255.255.255.0N/A
AR2Loopback020.20.20.20255.255.255.0N/A
G0/0192.168.1.2255.255.255.0N/A
G0/1192.168.2.2255.255.255.0N/A

 配置：

AR1配置

[AR1]interface LoopBack  0

[AR1-LoopBack0]ip address 10.10.10.10 24

[AR1]interface GigabitEthernet 0/0

[AR1-GigabitEthernet0/0]ip address 192.168.1.1 24

[AR1-GigabitEthernet0/0]undo shutdown

[AR1]interface GigabitEthernet 0/1

[AR1-GigabitEthernet0/1]ip address 192.168.2.1 24

[AR1-GigabitEthernet0/1]undo shutdown

[AR1]ip route-static 20.20.20.0 24 192.168.1.2

[AR1]ip route-static 20.20.20.0 24 192.168.2.2

查看路由表

可以看到去往20.20.20.0网段的也有两条路由，静态路由的优先级都是60代价是0数据会根据路由表条目，一半流量走192.168.1.2一半流量走192.168.2.2


[AR1]display  ip routing-table

Destinations : 21       Routes : 22

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
10.10.10.255/32    Direct  0   0           10.10.10.10     Loop0
20.20.20.0/24      Static  60  0           192.168.1.2     GE0/0
                                           192.168.2.2     GE0/1

AR2配置

[AR2]interface LoopBack  0

[AR2-LoopBack0]ip address 20.20.20.20 24

[AR2]interface GigabitEthernet 0/0

[AR2-GigabitEthernet0/0]ip address 192.168.1.2 24

[AR2-GigabitEthernet0/0]undo shutdown

[AR2]interface GigabitEthernet 0/1

[AR2-GigabitEthernet0/1]ip address 192.168.2.2 24

[AR2-GigabitEthernet0/1]undo shutdown

[AR2]ip route-static 10.10.10.0 24 192.168.1.1

[AR2]ip route-static 10.10.10.0 24 192.168.2.1


查看路由表

可以看到去往10.10.10.0网段的下一跳有两个因为静态路由的优先级都是60代价是0数据会根据路由表条目
一半流量走192.168.1.1一半流量走192.168.2.1

[AR2]display  ip routing-table

Destinations : 21       Routes : 22

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
10.10.10.0/24      Static  60  0           192.168.1.1     GE0/0
                                           192.168.2.1     GE0/1
20.20.20.0/24      Direct  0   0           20.20.20.20     Loop0
20.20.20.0/32      Direct  0   0           20.20.20.20     Loop0

路由备份

 这里将第二条路由改成了100，现在流量默认从优先级为60的走

AR1配置

[AR1]undo  ip route-static 20.20.20.0 24 192.168.2.2  //删除一条路由

[AR1]ip route-static 202.20.20.0 24 192.168.2.2 preference 100  //添加一条路由并设置优先级

查看路由表

可以看到去往20.20.20.0网段的地址现在就只有一个了

[AR1]display  ip routing-table

Destinations : 22       Routes : 22

Destination/Mask   Proto   Pre Cost        NextHop         Interface
20.20.20.0/24      Static  60  0           192.168.1.2     GE0/0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
AR2配置

[AR2]undo ip route-static 10.10.10.0 24 192.168.2.1 //删除第二条路由

[AR2]ip route-static 10.10.10.0 24 192.168.2.1 preference 100 //添加路有并且将优先级调到100

查看路由表
可以看到去往10.10.10.0网段的也只有一条了
[AR2]display  ip routing-table

Destinations : 21       Routes : 21

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
10.10.10.0/24      Static  60  0           192.168.1.1     GE0/0
20.20.20.0/24      Direct  0   0           20.20.20.20     Loop0

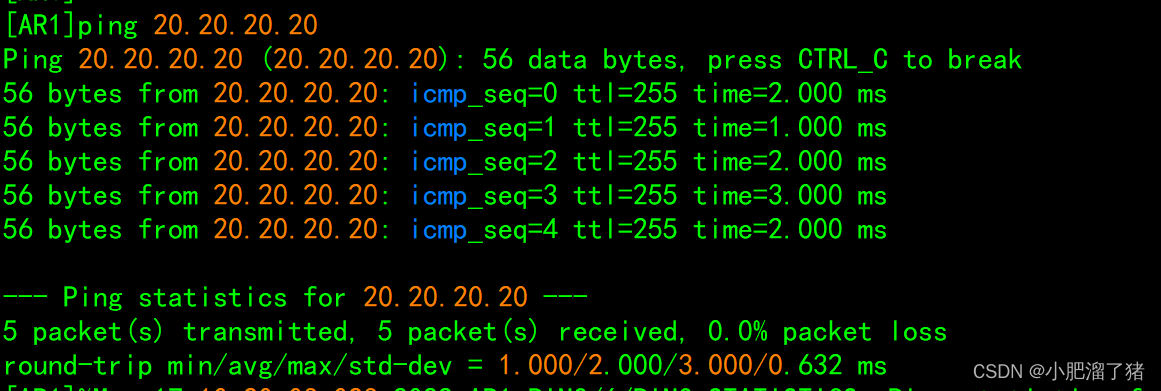

下面测试：

 这里是没问题的，下面我们将60这条线路断开，看一下备份线路会不会上线

AR1配置

[AR1]interface GigabitEthernet 0/0

[AR1-GigabitEthernet0/0]shutdown

查看路由表

可以看到去往20.20.20.0网段的也更新了

[AR1]display  ip routing-table

Destinations : 17       Routes : 17

Destination/Mask   Proto   Pre Cost        NextHop         Interface

192.168.2.1/32     Direct  0   0           127.0.0.1       InLoop0
192.168.2.255/32   Direct  0   0           192.168.2.1     GE0/1
202.20.20.0/24     Static  100 0           192.168.2.2     GE0/1

AR2配置

[AR2]interface GigabitEthernet 0/0

[AR2-GigabitEthernet0/0]shutdown

查看路由表
这里可以看到60断开后，优先级为100的就替换上来了

[AR2]display ip routing-table

Destinations : 17       Routes : 17

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
10.10.10.0/24      Static  100 0           192.168.2.1     GE0/1
20.20.20.0/24      Direct  0   0           20.20.20.20     Loop0

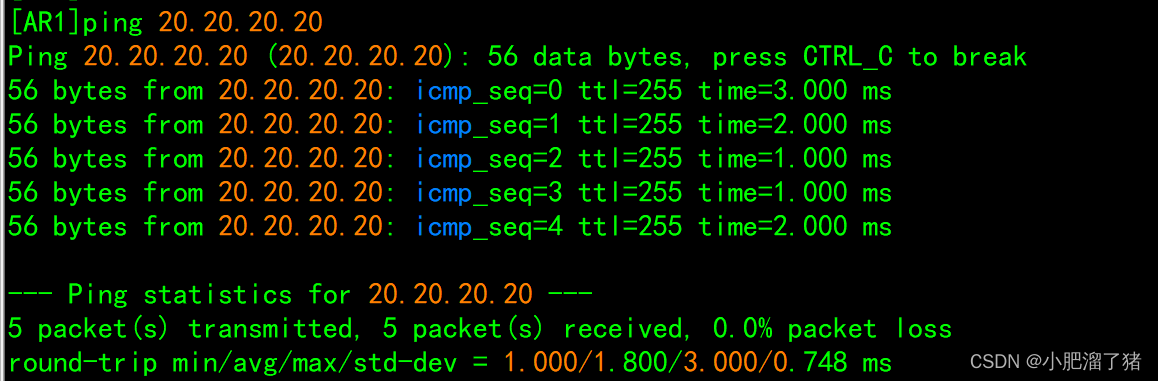

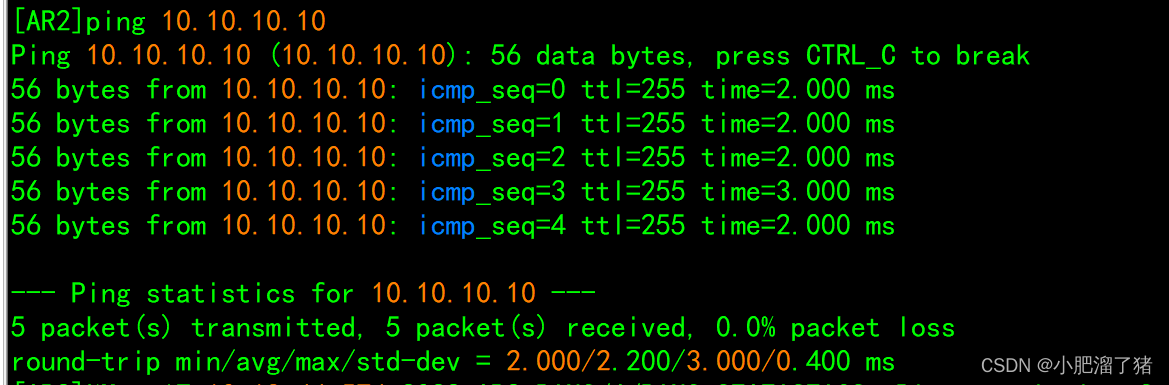

下面测试

可以看到互相通信了，这里静态路由备份就完成了

静态路由与BFD联动

BFD（双向转发检测）协议提供一种轻负担，快速检测两台邻居路由器之间转发路径联通状态的方法。加快启用备份转发路径，大大减少整个网络的收敛时间，提升现有网络的性能

AR1配置

删除两条静态路由

[AR1]undo  ip route-static 20.20.20.0 24 192.168.1.2

[AR1]undo  ip route-static 20.20.20.0 24 192.168.2.2 preference 100


在接口G0/0配置BFD协议

[AR1]interface GigabitEthernet 0/0

[AR1-GigabitEthernet0/0]bfd min-transmit-interval 500

[AR1-GigabitEthernet0/0]bfd min-receive-interval 500

[AR1-GigabitEthernet0/0]bfd detect-multiplier 9

在AR1上配置bfd与备份路由

[AR1]ip route-static 20.20.20.0 24 g0/0 192.168.1.2 bfd control-packet

[AR1]ip route-static 20.20.20.0 24 g0/1 192.168.2.2 preference  100

查看配置结果

[AR1]display bfd session

 Total Session Num: 1     Up Session Num: 1     Init Mode: Active

 IPv4 session working in control packet mode:

 LD/RD            SourceAddr      DestAddr        State  Holdtime    Interface
 2049/2049        192.168.1.1     192.168.1.2     Up     4247ms      GE0/0
AR2配置

删除两条路由

[AR2]undo  ip route-static 10.10.10.0 24 192.168.1.1

[AR2]undo  ip route-static 10.10.10.0 24 192.168.2.1 preference  100

在接口G0/0配置bfd协议

[AR2-GigabitEthernet0/0]bfd min-transmit-interval 500

[AR2-GigabitEthernet0/0]bfd  min-receive-interval 500

[AR2-GigabitEthernet0/0]bfd detect-multiplier 9

配置bfd与备份路由

[AR2]ip route-static 10.10.10.0 24 G0/0 192.168.1.1 bfd control-packet

[AR2]ip route-static 10.10.10.0 24 g0/1 192.168.2.1 preference 100

查看配置结果

 [AR2]display bfd session

 Total Session Num: 1     Up Session Num: 1     Init Mode: Active

 IPv4 session working in control packet mode:

 LD/RD            SourceAddr      DestAddr        State  Holdtime    Interface
 2049/2049        192.168.1.2     192.168.1.1     Up     4123ms      GE0/0

测试

AR1配置

开启bfd功能调试信息开关

<AR1>debugging bfd event

<AR1>debugging bfd scm

<AR1>terminal debugging


AR2配置

关闭G0/0接口

[AR2]interface GigabitEthernet 0/0

[AR2-GigabitEthernet0/0]shutdown
AR1配置

查看静态路由

这里启动了备份路由

[AR1]display ip routing-table  protocol static

Summary count : 1

Static Routing table status : <Active>
Summary count : 1

Destination/Mask   Proto   Pre Cost        NextHop         Interface
20.20.20.0/24      Static  100 0           192.168.2.2     GE0/1

Static Routing table status : <Inactive>

以上就是静态路由所有信息，如有问题请留言如有错误欢迎提出

小肥溜了猪
关注
  • 3
    点赞
  • 踩
  • 28
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 2
    评论
专栏目录
H3C-静态路由-rip-ospf
weixin_58659466的博客
08-01 3685
H3CNE
H3C路由器配置——静态路由
delu2016的博客
06-13 7852
一、网络畅通条件及排错思路 1、网络畅通的条件 网络畅通的条件：数据包能去能回，也是我们排除网络故障的理论依据。 2、网络不畅通示列 ①、目标主机不可达 　　原因分析：可能是数据包没有到达目的地，在中途就丢去了（绝大部分原因是在去的路上没有配置路由条目）。 ②、请求超时 　　原因分析：可能是数据包到了目的地，返不回来（绝大部分原因是在回的路上没有配置路由条目）。 3、...
\H3c 静态路由配置及和BFD联动实现高速切换（运营商技术之一）
08-16
H3c 静态路由配置及和BFD联动实现高速切换（运营商技术之一）,工程师必备知识
华三(H3C)三层交换机配置三层IP和静态路由
热门推荐
沉默的鹏先生
09-25 3万+
华三的三层交换机配置三层转发的时候，需要把物理接口加入VLAN，然后在VLAN接口添加三层IP。 # 进入系统视图模式 <h3c>system-view # 创建和进入VLAN 40 [H3C]vlan 40 # [H3C]undo vlan 40 # 删除VLAN40 # 物理接口添加到VLAN40 [H3C-vlan40]port Ten-GigabitEthernet 1/...
【H3C】静态路由部署
最新发布
weixin_60819724的博客
05-22 487
三层交换机S3的g1/0/1端口改为路由端口。1、配置各路由端口IP。
H3C交换机静态路由配置
qq_29656307的博客
05-06 1万+
R1： <H3C>sys [H3C]interface GigabitEthernet 0/0 [H3C-GigabitEthernet0/0]ip address 192.168.1.1 24 [H3C]interface GigabitEthernet 0/1 [H3C-GigabitEthernet0/1]ip address 172.168.1.1 24 [H3...
动态路由 华三nat 静态路由_最新[史上最详细]H3C路由器NAT典型配置案例资料
weixin_39639550的博客
12-20 581
神马CCIE，H3CIE,HCIE等网络工程师日常实施运维必备，你懂的。1.11NAT典型配置举例1.11.1内网用户通过NAT地址访问外网(静态地址转换)1.组网需求内部网络用户10.110.10.8/24使用外网地址202.38.1.100访问Internet。2.组网图图1-5静态地址转换典型配置组网图3.配置步骤#按照组网图配置各接口的IP地址，具体配置过程略。#配置内网IP地址10.11...
华三静态路由、单臂路由以及动态路由（RIP）配置
12-27
【华三静态路由配置】 静态路由是管理员手动配置的路由，它指定了数据包从源到目的地的精确路径。在华三设备上配置静态路由，主要是为了指定特定网络的下一跳地址，使得网络流量能够正确转发。在实验中，PCA 和 PCB...
H3C_静态路由基础配置案例
04-15
【静态路由基础配置案例】 在IT网络领域，静态路由是一种基本的路由配置方式，它用于指明网络设备如何将数据包转发到特定的目标网络。在本案例中，我们讨论的是在H3C设备上进行静态路由的基础配置，适用于H3CV7版本...
张嘉伟作业静态路由.doc
06-12
在这个文档中，我们将深入理解静态路由的概念，并通过华三路由器的配置实例来演示如何设置静态路由。 首先，我们需要了解路由器的基本配置，如接口IP地址的分配。在文档中，R1、R2和R3路由器分别配置了各自的接口IP...
华为最新全套 教材路由与交换.rar
07-28
本资源"华为最新全套 教材路由与交换.rar"提供了全面深入的学习材料，旨在帮助用户掌握华为路由与交换技术的核心知识。 路由与交换是网络中的两个基本概念，路由负责在不同网络之间传递数据包，而交换则是在同一...
H3C_MPLS_TE配置
04-16
H3C_MPLS_TE配置
H3C交换机BFD典型配置举例.pdf
04-16
H3C交换机BFD典型配置举例
实验：浮动路由的设置和命令 以及注意节点
著名艺术家
06-24 4039
首先我们按照图示使用ENSP搭建一个拓扑图 再按照要求逐一配置 首先配置好各 然后按照静态路由方式搭配一条192.168.1.10到1.1.1.1来回的路 配置PC机IP然后互相pingy一下 如果都能互相ping通 说明第一条要求配置完成 现在来做来做第二条要求配置:当R1和R2挂掉以后，我们让路由从R2走到R3再走到R1 这时候我们用到一条命令 ip route-static X.X.X.X X.X.X.X 下一跳网关 preference 70 因为路由器默认优先级为60，我们.
【HCL】H3C静态路由配置实验（路由备份、主备切换）
Arsenal30的博客
02-11 6640
概念 静态路由定义 要想实现全网通信，也就是网络中的任意两个节点都能通信，这就要求每个路由器的路由表中必须有到所有网段的路由。对于路由器来说，它只知道自己直连的网段，对于没有直连的网段，需要管理员人工添加到这些网段的路由。管理员人工添加到某个网段如何转发，就是静态路由。 静态路由配置 [Router]ip route-static dest-address { mask | mask-length } {gateway-address | interface-type interface-name } [
H3C静态路由及RIP
weixin_34184561的博客
07-17 796
华为与CISCO基本命令比较：旧新解释showdisplay显示noundo删除/取消userlocal-user新建用户endreturn退回到系统视图exitquit返回上级视图exitlogouttelnet的推出routerriprip启动riprouterospfospf启动ospfrouterbgpbgp启动bgphostnamesysname设置主机名字a...
关于h3c三层交换机配置bfd
浮游之人
12-09 7168
BFD简介 双向转发检测BFD（Bidirectional Forwarding Detection）是一套全网统一的检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状况。为改善网络性能，相邻系统之间应能快速检测到通信故障，更快地建立起备用通道恢复通信。 基于默认路由： interface xxxx 进入端口 port link-mode route 将端口切换...
H3C BFD MAD检测方式的IRF典型配置举例
ljhao01的博客
07-09 1万+
H3C BFD MAD检测方式的IRF典型配置举例1. 组网需求   由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。2. 组网图3. 配置思路  Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。  鉴于第二代智能...
H3C 交换机策略路由流量负载均衡
Reggie的博客
08-06 7069
组网环境 实现说明 外网出口交换机上有2条运营商线路，出外网的流量到达交换机后需要流量在2条线路上负载均衡，由于考虑到还会有其他运营商线路接入，且要求运营商流量来回路径一致，所以单纯通过静态路由迭代无法实现，此处可以使用pbr+静态路由迭代的配置方式实现上述需求。 配置说明 vlan 100 description 流量路径-1 # vl...

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

小肥溜了猪

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
