IGBT动态参数测试（拓展）——实验+simulink仿真

（第一次在CSDN上写东西，希望能成为一种督促自己的手段吧。第一篇就找个做过的电气工程专业实验课的实验写写啦，希望看到的友友多多批评指正。内容简单，大佬就别耽误时间了。）

一.实验部分

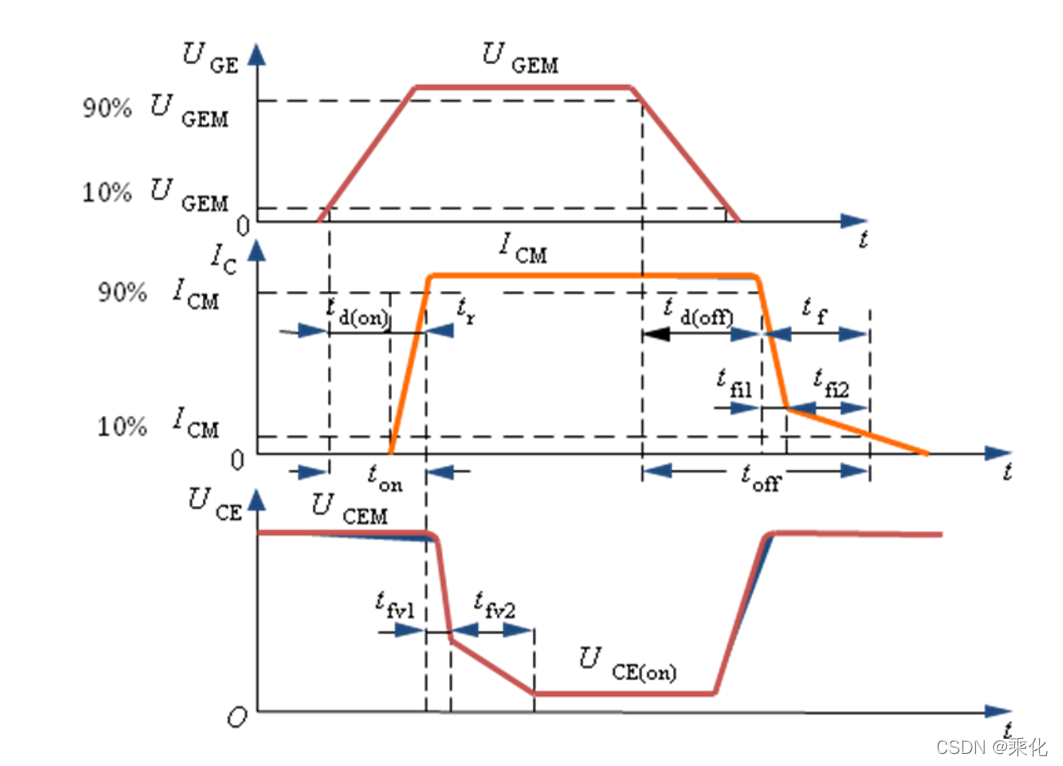

通过示波器分别观测栅极电压和集电极电流的波形

 示波器波形图（黄色波形为栅极电压波形，蓝色为Uce代表的集电极电流等效波形）：

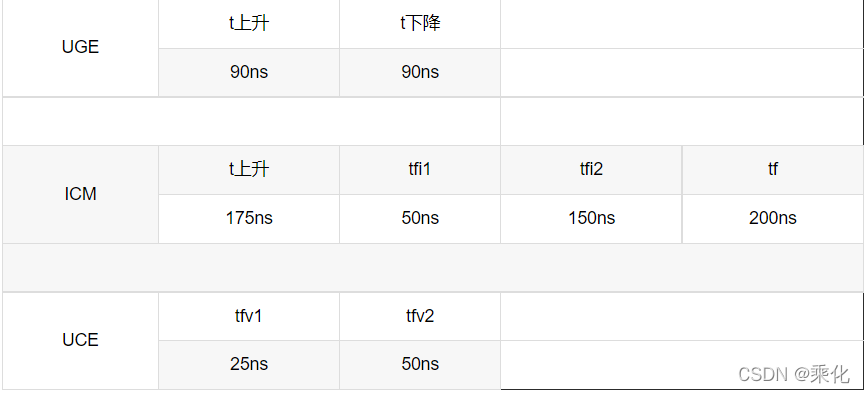

 实验测得数据：

二.simulink仿真

要求：整理并画出某一占空比α时IGBT的基极驱动电压μGE、管压降μCE及负载电压的波形。

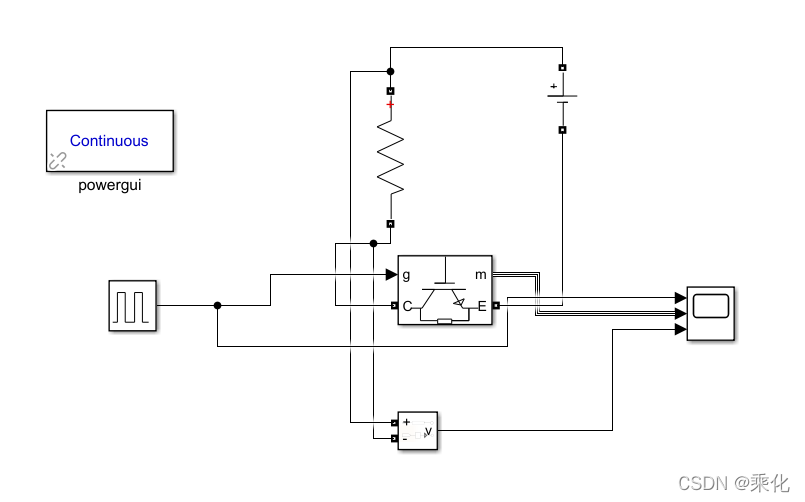

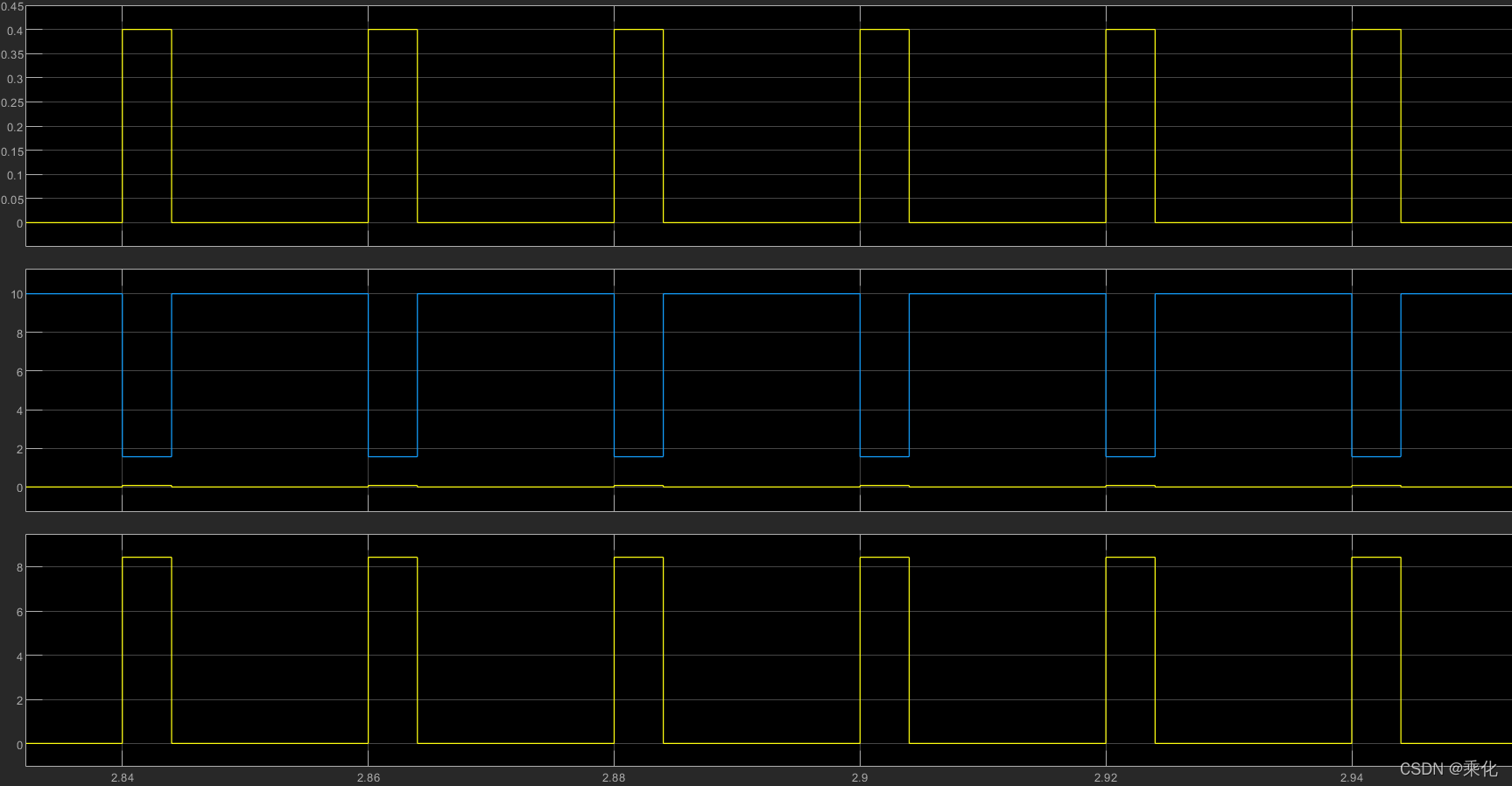

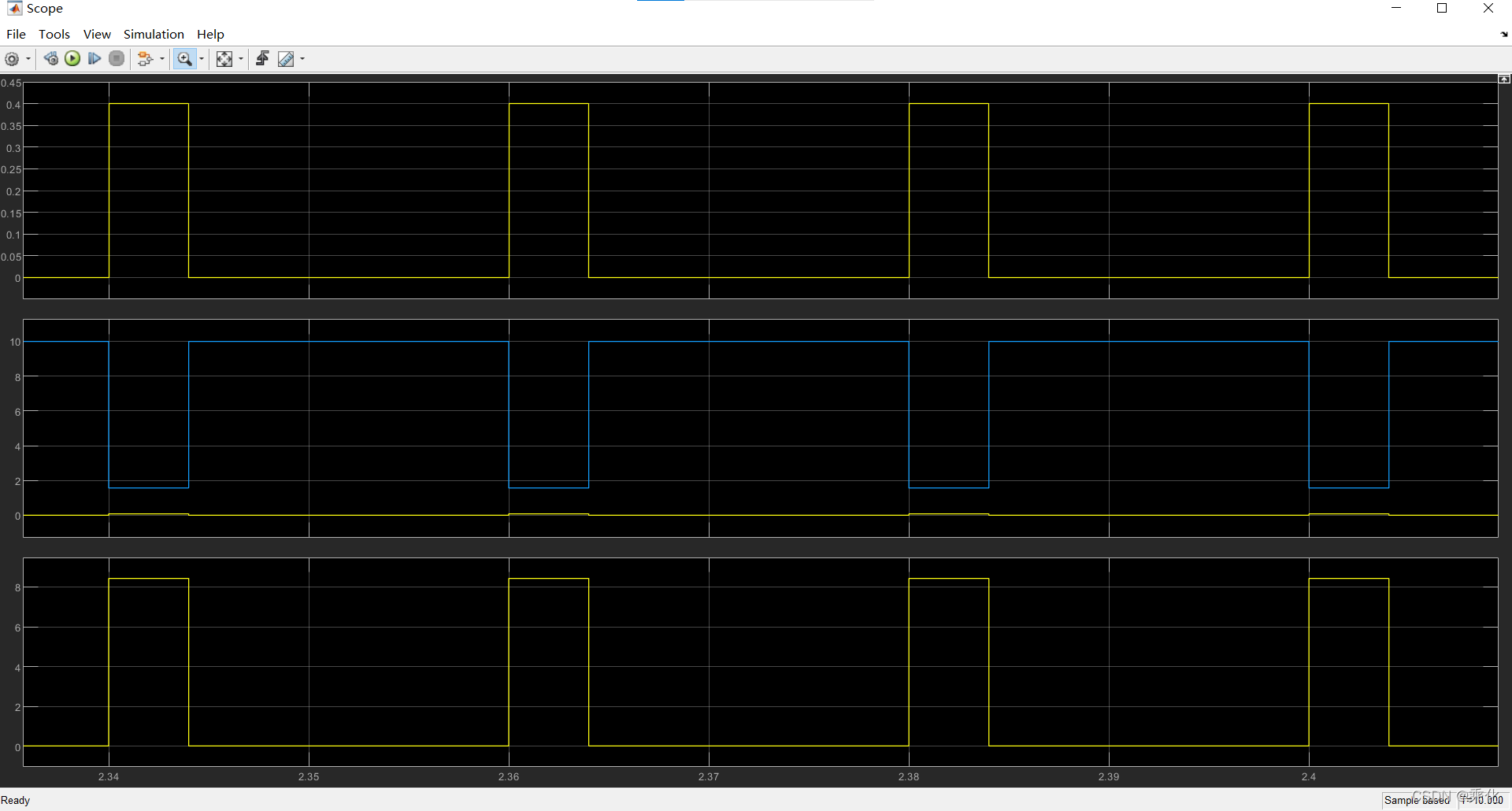

         占空比α=20%时的IGBT的基极驱动电压μGE、管压降μCE、集电极电流Ic及负载电压的波形图（由上至下）：

仿真文件放到附件里了，第一次上传没经验，应该是传成功了，哈哈。

另外，对于本次simulink的仿真有两点想说明一下：

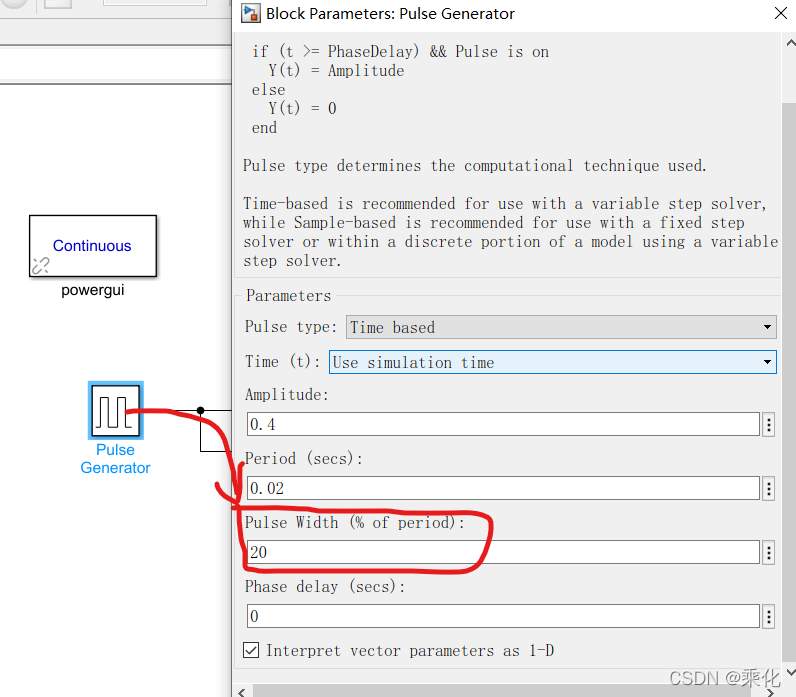

①通过下图所示更改脉冲信号（IGBT触发信号）占空比

 ②对于仿真出来很密集的波形可以按下面的步骤方便地截出一张实验报告图：

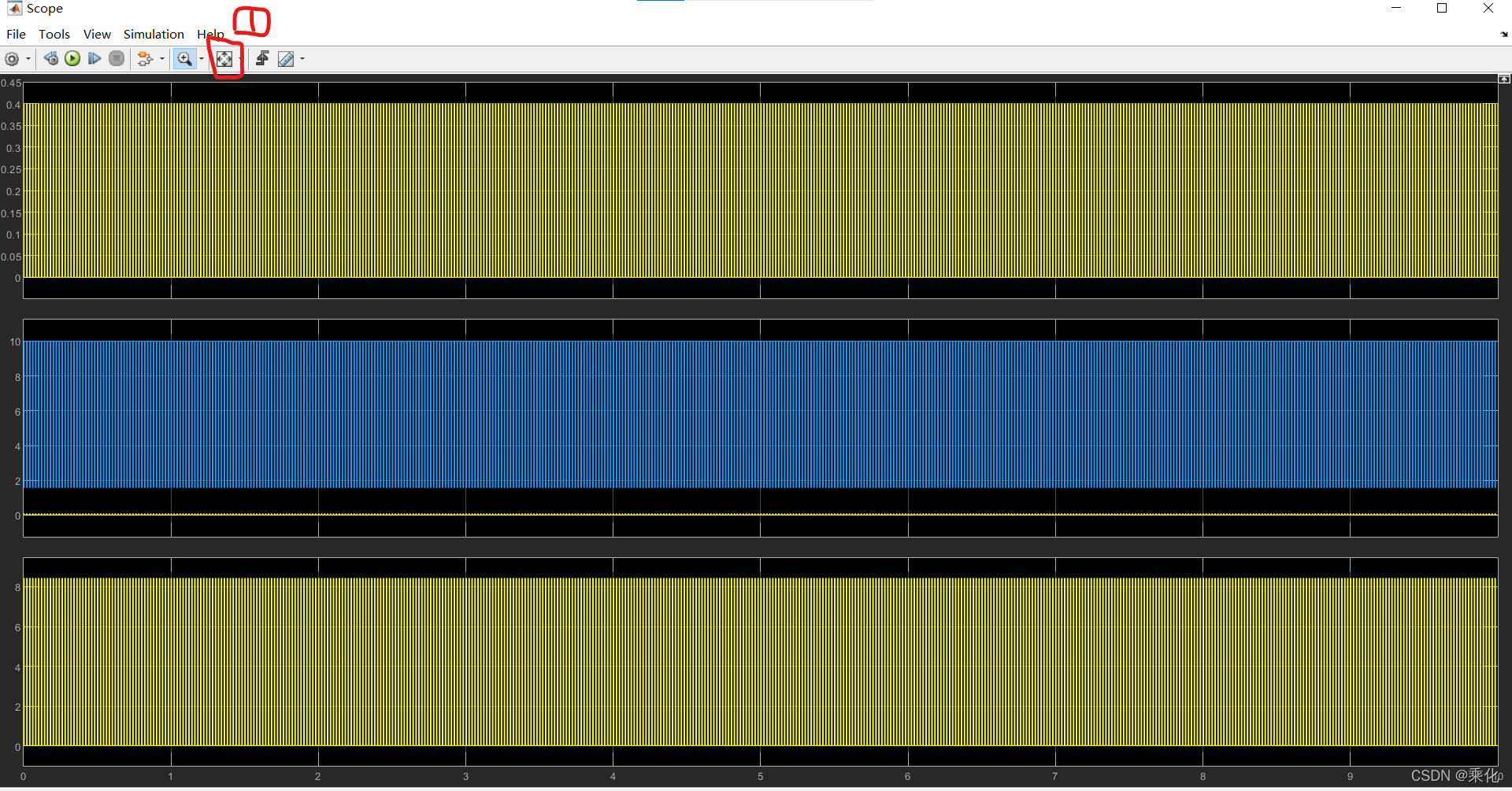

 首先，点击①，使纵横向的波形适应屏幕，如上图。

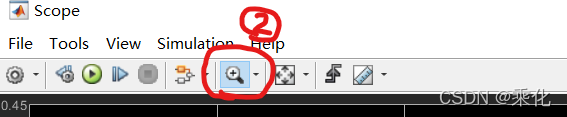

 然后，点击②，如上图。

再然后，将鼠标放到波形图上时会发现，鼠标变成了一个“十”字形状，从任意一张波形上从左向右画一条横线，横线所包括的横向范围就会被放大至整个屏幕范围，如此往复直至满意，如上图。一般实验中能清晰完整地看到两到三个周期的波形即可。

 另外，如果想要观察波形的某个部分，也同样的，点击放大按钮（即图中②）后，用鼠标在波形上画出矩形框框选需要放大的部分即可实现波形局部的放大。

希望能对刚刚接触simulink仿真的友友有些帮助，最近做了蛮多电力电子仿真的，有什么问题欢迎交流，谢谢观看。
