CAD-阵列命令

  1. CAD-阵列命令学习
    在CAD中,阵列命令是用来快速,准确地复制一个对象的命令工具,可以根据对行数,列数,中心点的设定来将这个物体根据你自己的意愿进行摆放和排布。快捷键是ar。在这里插入图片描述 可以点击阵列命令,或者点击修改,下拉有个阵列,也可以输入ar回车执行阵列命令。

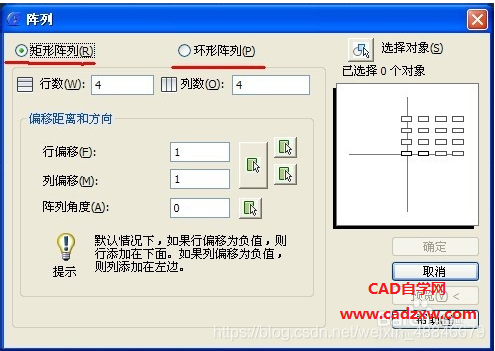

    点击阵列命令后出现对话框,阵列可分两种:一种为矩形阵列;另一种则是环形阵列。在这里插入图片描述
    1.1 矩形阵列:

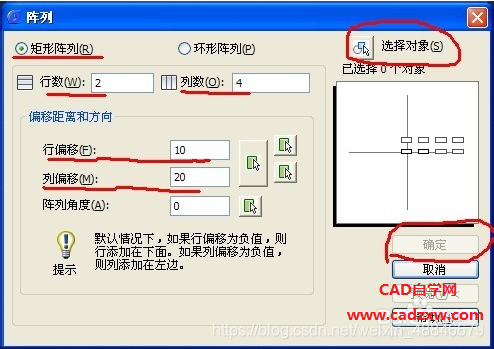

    点击阵列命令,选择矩形阵列,然后点击选择对象,这是进入绘图区选中小圆回车进入对话框,这时输入参数,输入行数2,列数4,,就是两行四列,然后输入行偏移10和列偏移20,这个偏移值是根据对应点的位置距离而定的。我的图例是圆,那么对应位置是圆心。输入好后点击确定就得到了。
    在这里插入图片描述
    1.2 环形阵列:

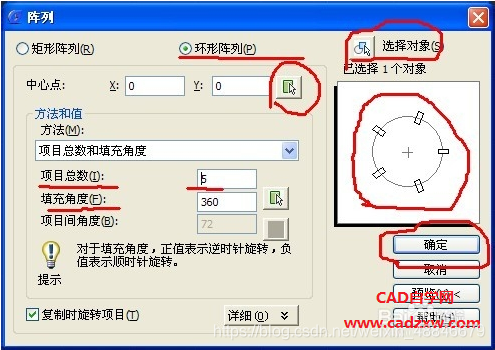

    点击阵列命令,选择环形阵列,然后点击选择对象,这是进入绘图区选中小圆回车进入对话框,再点击中心点那边的按钮,然后进入绘图区点击要环绕的中心点,然后继续进入对话框,这时输入参数,输入项目总数5,填充角度360°,右边有预览效果图,点击确定就得到环形阵列图形了。在这里插入图片描述
    2.具体实际操作

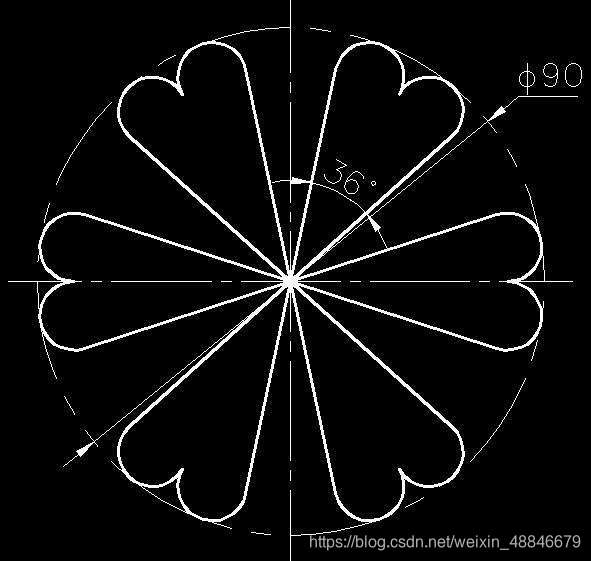

    此图是以CAD-阵列命令为主导的,其外部为一个直径为90度,半径为45度的圆。
    在这里插入图片描述
    2.1操作步骤:

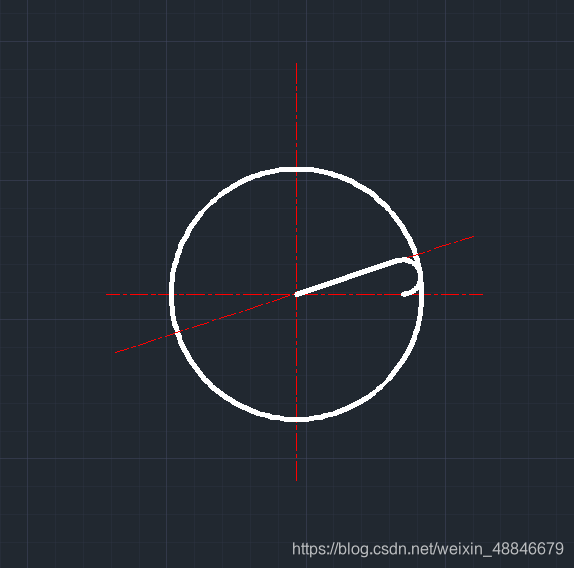

    首先,输入直线命名,其快捷键命令为L,建立十字中心线,确定中心点,再输入圆命令,其快捷键命令为C,输入圆半径45度。其次,在圆中心线的一端输入直线命令—L,输入距离长度45,接着输入旋转命令,其快捷键为RO,向上(或向下)旋转18度,再输入圆命令的相切、相切、相切画出一个小圆,
    再输入修剪命令,其快捷键为TR,修剪多余部分。
    在这里插入图片描述

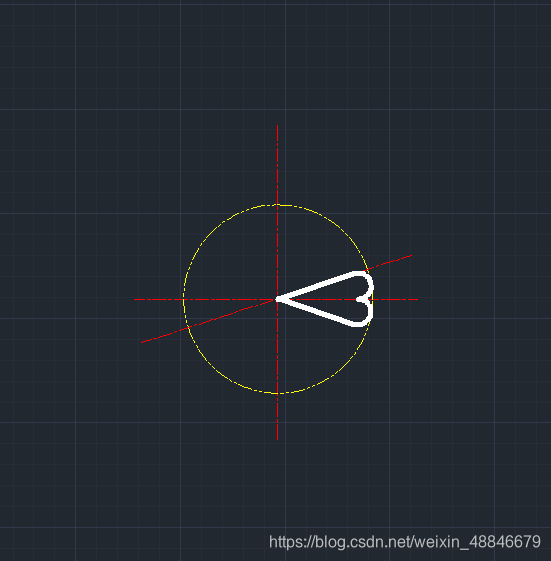

    接着输入镜像命令,其快捷键命令为MI,对称画出图形的另外一部分,使其成为一个完整封闭的图形。
    在这里插入图片描述

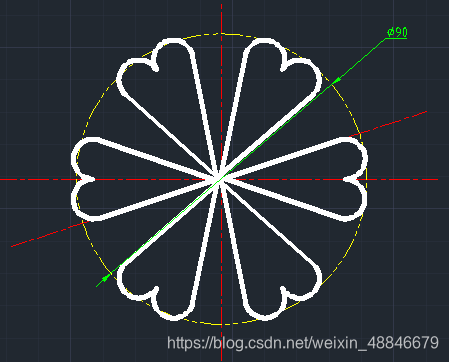

    最后,输入阵列命令—AR,选择环形阵列,选中已经画好图形,选中中心点,输入项目总数为6;填充角度为360度。
    最后,上图中图案便呈现在大家面前!
    在这里插入图片描述
    3.学习心得
    通过这几周的cad技能训练我真切地体会到了这种绘图系统的实用性。虽然训练已经结束,但我觉得自己的学习过程还没有结束,还有很多地方可以提高。这次学习培养了我的动手能力。虽然现在课程已经告一段落,但我觉得自己的学习过程还没结束,还有很多地方可以提高。我将继续练习使用autocad,做到能够把它运用得得心应手、挥洒自如,使它成为我今后学习和工作的助手。同时,也要培养良好的绘图习惯,保持严谨的态度,运用科学的学习方法,使自己对绘图命令有深刻和印象。这样才能游刃有余!
序号 CAD命令 简写 用途 1 3D   创建三维实体 2 3DARRAY 3A 三维阵列 3 3DCLIP   设置剪切平面位置 4 3DCORBLT   继续执行3DORBIT命令 5 3DDISTANCE   距离调整 6 3DFACE 3F 绘制三维曲面 7 3DMESH   绘制三维自由多边形网格 8 3DORBLT 3DO 三维动态旋转 9 3DPAN   三维视图平移 10 3DPLOY 3P 绘制三维多段线 11 3DSIN   插入一个3DS文件 12 3DSOUT   输出图形数据到一个3DS文件 13 3DSWIVEL   旋转相机 14 3DZOOM   三维视窗下视窗缩放 15 ABOUT   显示AutoCAD的版本信息 16 ACISIN   插入一个ACIS文件 17 ACISOUT   将AutoCAD三维实体目标输出到ACIS文件 18 ADCCLOSE   关闭AutoCAD设计中心 19 ADCENTER ADC 启动AutoCAD设计中心 20 ADCNAVIGATE ADC 启动设计中心并访问用户设置的文件名、路径或网上目录 21 ALIGN AL 图形对齐 22 AMECONVERT   将AME实体转换成AutoCAD实体 23 APERTURE   控制目标捕捉框的大小 24 APPLOAD AP 装载AutoLISP、ADS或ARX程序 25 ARC A 绘制圆弧 26 AREA AA 计算所选择区域的周长和面积 27 ARRAY AR 图形阵列 28 ARX   加载、卸载Object ARX程序 29 ATTDEF ATT、DDATTDEF 创建属性定义 30 ATTDISP   控制属性的可见性 31 ATTEDIT ATE 编辑图块属性值 32 ATTEXT DDATTEXT 摘录属性定义数据 33 ATTREDEF   重定义一个图块及其属性 34 AUDIT   检查并修复图形文件的错误 35 BACKGROUND   设置渲染背景 36 BASE   设置当前图形文件的插入点 37 BHATCH BH或H 区域图样填充 38 BLIPMODE   点记模式控制 39 BLOCK B或–B 将所选的实体图形定义为一个图块 40 BLOCKICON   为R14或更早版本所创建的图块生成预览图像 41 BMPOUT   将所选实体以BMP文件格式输出 42 BOUNDARY BO或–BO 创建区域 43 BOX   绘制三维长方体实体 44 BRDAK BR 折断图形 45 BROWSER   网络游览 46 CAL   AutoCAD计算功能 47 CAMERA   相机操作 48 CHAMFER CHA 倒直角 49 CHANGE –CH 属性修改 50 CH PROP   修改基本属性 51 CIRCLE C 绘制圆 52 CLOSE   关闭当前图形文件 53 COLOR COL 设置实体颜色 54 COMPILE   编译(Shape)文件和PostScript文件 55 CONE   绘制三维圆锥实体 56 CONVERT   将R14或更低版本所作的二维多段线(或关联性区域图样填充)转换成AutoCAD2000格式 57 COPY CO或CP 复制实体 58 COPYBASE   固定基点以复制实体 59 COPYCLIP   复制实体到WINDOWS剪贴板 60 COPYHIST   复制命令窗口历史信息到WINDOWS剪贴板 61 COPYLINK   复制当前视窗至WINDOWS剪贴板 62 CUTCLIP   剪切实体至WINDOWS剪贴板 63 CYLINDER   绘制一个三维圆柱实体 64 DBCCLOSE   关闭数据库连接管理 65 DBCONNECT DBC 启动数据库连接管理 66 DBLIST   列表显示当前图形文件中每个实体的信息 67 DDEDIT ED 以对话框方式编辑文本或属性定义 68 DDPTYPE   设置点的形状及大小 69 DDVPOINT VP 通过对话框选择三维视点 70 DELAY   设置演示(Script)延时时间 71 DIM AND DIM1   进入尺寸标注状态 72 DIMALIGNED DAL或DIMALI 标注平齐尺寸 73 DIMANGULAR DAN或DIMANG 标注角度 74 DIMBASELINE DBA或DIMBASE 基线标注 75 DIMCENTER DCE 标注圆心 76 DIMCONTINUE DCO或DIMCONT 连续标注 77 DIMDIAMETER DDI或DIMDL
