本文介绍了如何使用CAD软件中的偏移和旋转复制命令绘制图形。首先，通过多线段和偏移命令绘制基础形状，接着进行环形阵列。然后，详细说明了使用旋转命令复制和调整图形，最后添加尺寸标注完成图形绘制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

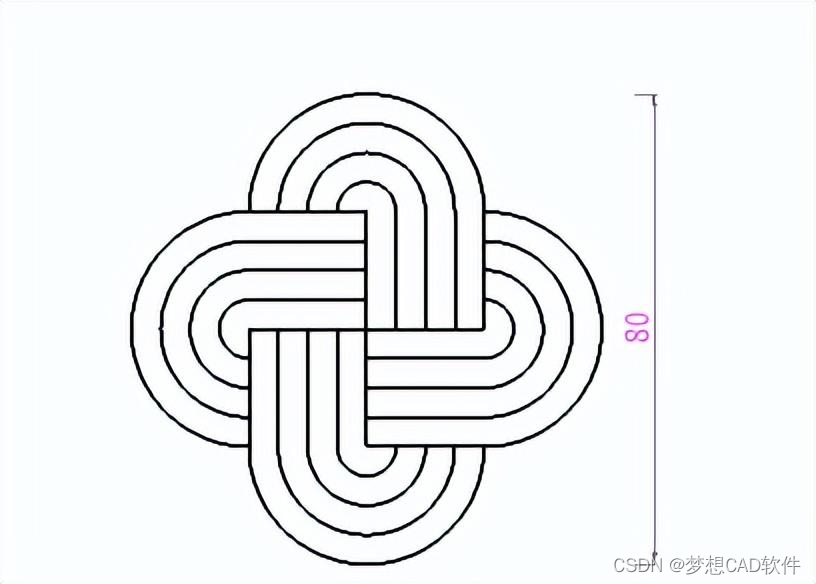

如下图所示根据标注的尺寸，用CAD画图软件绘制出一样的图形：

目标对象
在这里插入图片描述

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

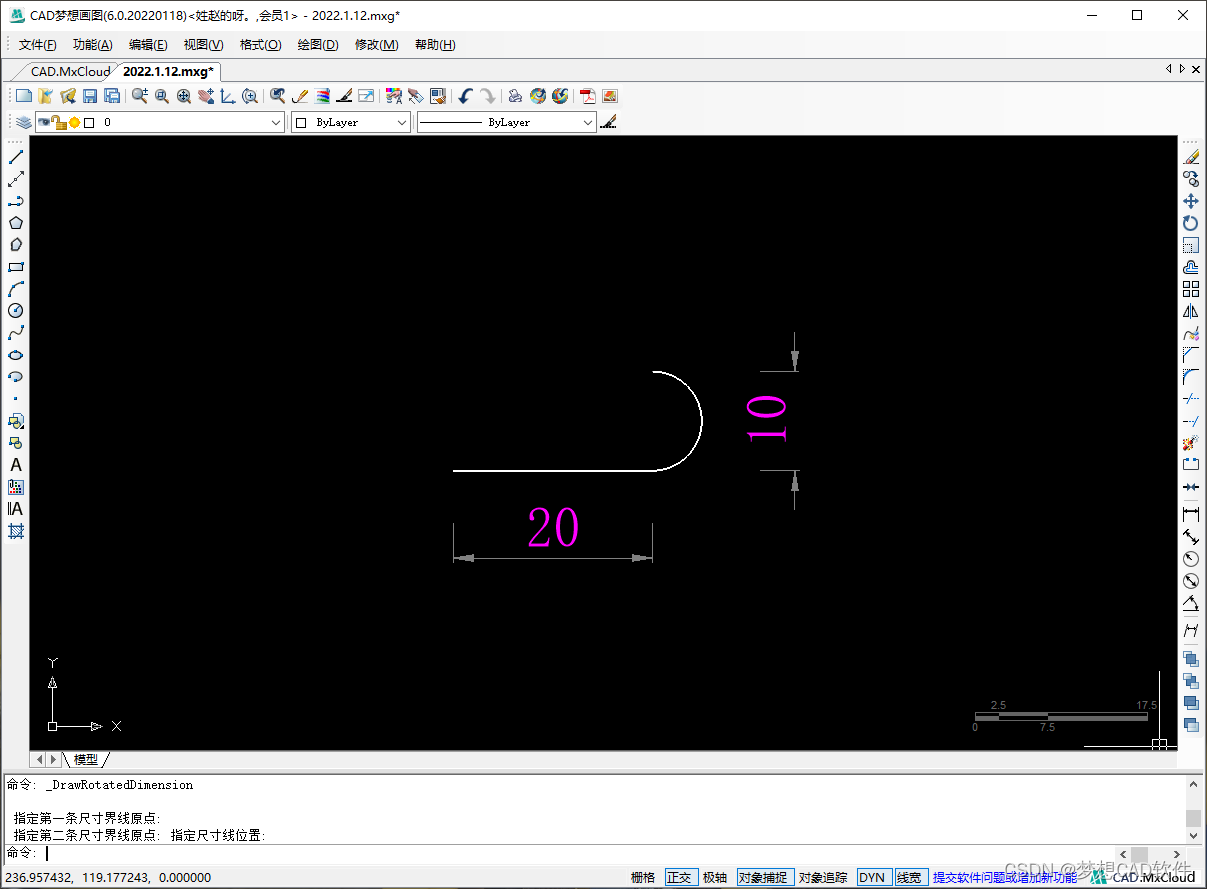

1.使用CAD多线段命令，画一条长为20的直线、直径为10的圆弧，如下图所示：

绘制多线段
在这里插入图片描述

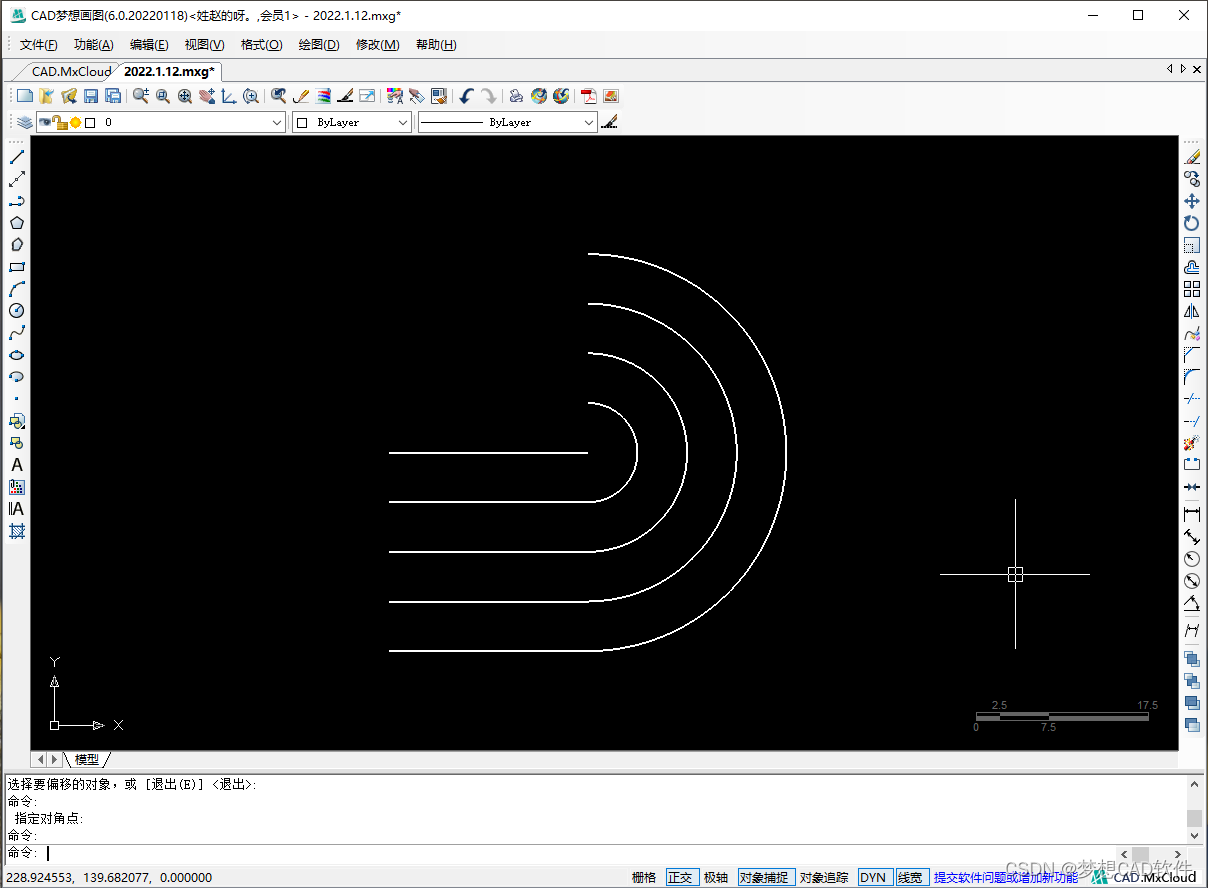

2.使用CAD偏移命令，偏移距离为5向外偏移出其它线条，如下图所示：

使用偏移命令
在这里插入图片描述

3.以下图的A点为阵列中心，使用CAD环形阵列命令，阵列参数如下图所示：

阵列参数
在这里插入图片描述

4.阵列后如下图所示：

阵列效果
