反激变换器的波形以及稳态分析

1、波形

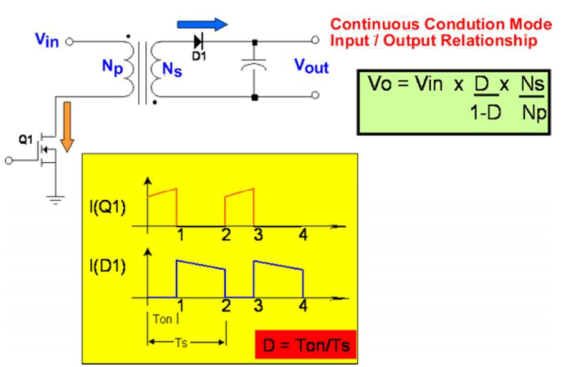

         当开关管导通时，初级线圈流经的电流上升，次级线圈产生下正上负的感应电动势，由于二极管D1的存在，导致在开关管导通时，次级线圈并无电流通过。当开关管关断时，次级线圈产生与之前反向的上正下负的感应电动势，流经D1向负载供电，并且线圈的能量逐渐降低，流经线圈的电流逐渐下降。

2、稳态分析

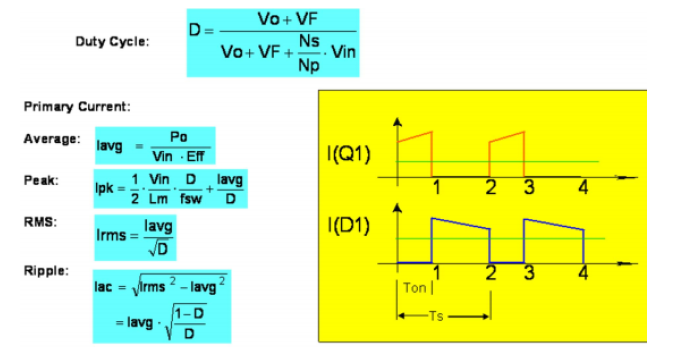

        上图是开关管的开通电流波形和续流二极管导通的波形，有波形可以看出，开关管的波形加上续流二极管的电流波形就是电感的电流波形。
