一

随机验证来找bug，但是随机并不是所有，模块和系统验证差别挺大的。

随机是产生随机的数据，

想，要随机的是什么

测试向量，数据可以组合。

随机测试带来的额外负担是复杂度会提高，

绿色环保可回收的二次使用代码。

通过系统函数std：：randomize()对变量完成随机化。

$urandom()生成一个32bit的无符号随机数。$urandom_range(max,min)生成区间的数。

SV中，硬件中，产生随机数不是完全的free，不是完全的不受任何控制。时序等。

软件

硬件上，约束，有时序，硬件的功能要求。需要载体，区容纳变量以及之间的约束，载体就是类。在SV里，载体只能类。若想把随机的变量裹在一块，而且想要每次随机他们的时候添加一些约束，那么只能是类（mod做不到，if也是，package等都做不到只有类能做到）。类可以在声明变量时，把变量声明为随机的属性，用rand和randc表示（任何整型的变量都可以声明为rand）。

句柄也可以声明。、

例——随机数可以由系统函数$urandom()获得；可以对动态数组做随机化；随机化时可以指定变量的随机数值范围；SV不支持对实数类型做随机化，消耗大；

二

声明句柄，例化，做随机化。三个独立的过程。

mod里边不能用rand

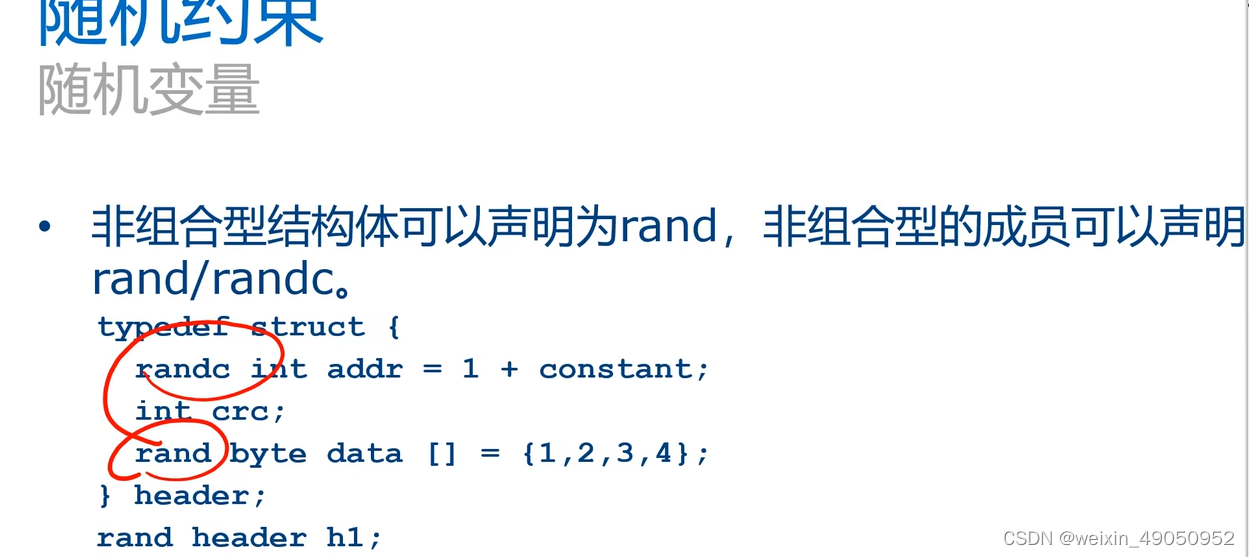

要随机化结构体struct，结构体如果想要随机里边的成员。那么如果想要随机化结构体，结构体里面的成员要声明rand。

失去控制，失去了数和数之间的约束。

随机句柄的嵌套，一层一层。给句柄加rand。class A里的随机句柄指向class B，class B里的随机句柄指向class C，class C里有若干个变量。然后去随机化class A的对象时，不但会随机化class A里的变量，还会随机化里边句柄指向class B对象里的句柄成员，进一步随机化class B里的随机句柄所指向的class C对象里的变量。

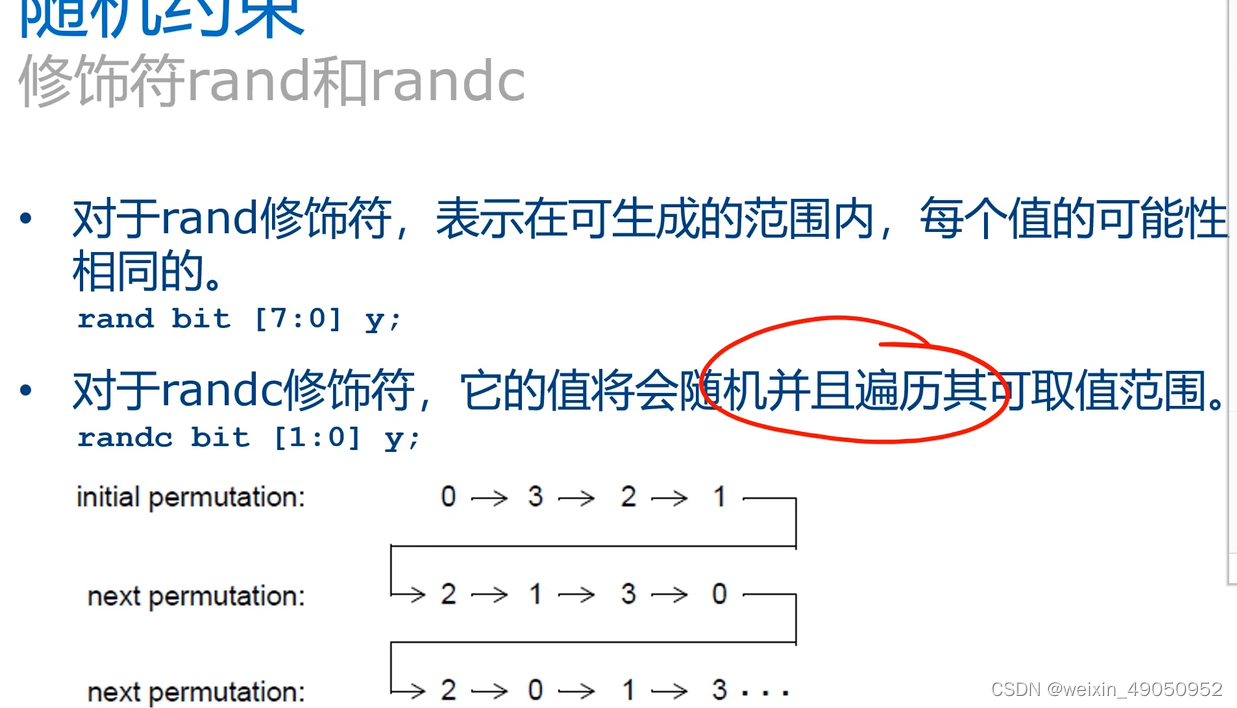

random为每次随机化时rand，从扑克里抽一张牌，下次随机化时重新拿一踏扑克再抽；

randomc表示random cycle的意思randc，下次初始化还是拿第一踏的扑克牌。

带有随机变量的简单类

class Packet;
    //random variables
    rand bit [31:0] src, dst, data[8];
    randc bit[ 7:0] kind;
    //limite the values for src
    constraint c{src > 10;
                 src < 15;}
endclass

Packet p;
initial begin
    p = new(); //Create a packet
    if(!p.randomize())
        $finish;
    transmit(p);
end

如果上面的句柄p未调用randomize()函数，那么p.src应是夺少？

0 间于[0:(2^32-1)] 间于[11:14] 32'hFFFFFFFF

三

随机约束

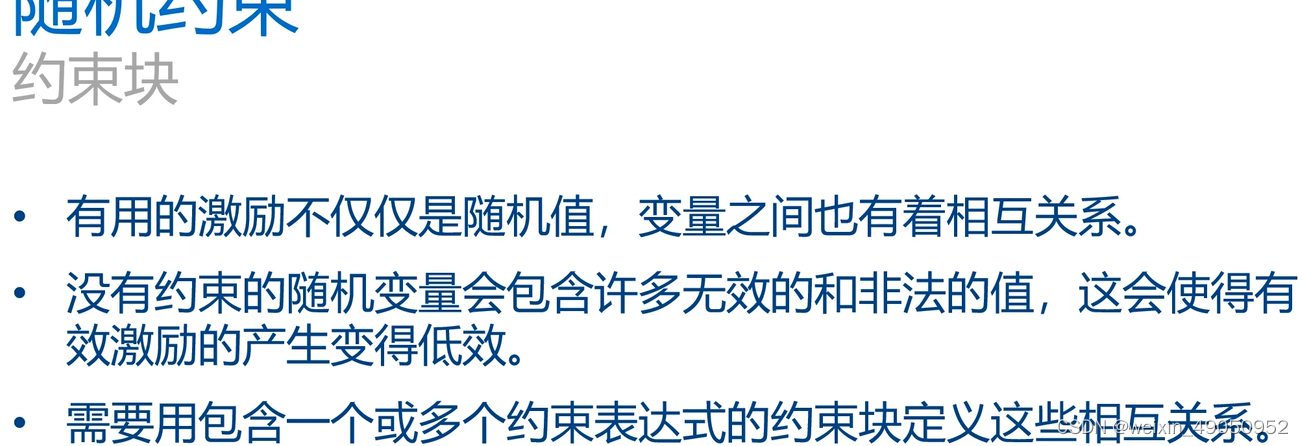

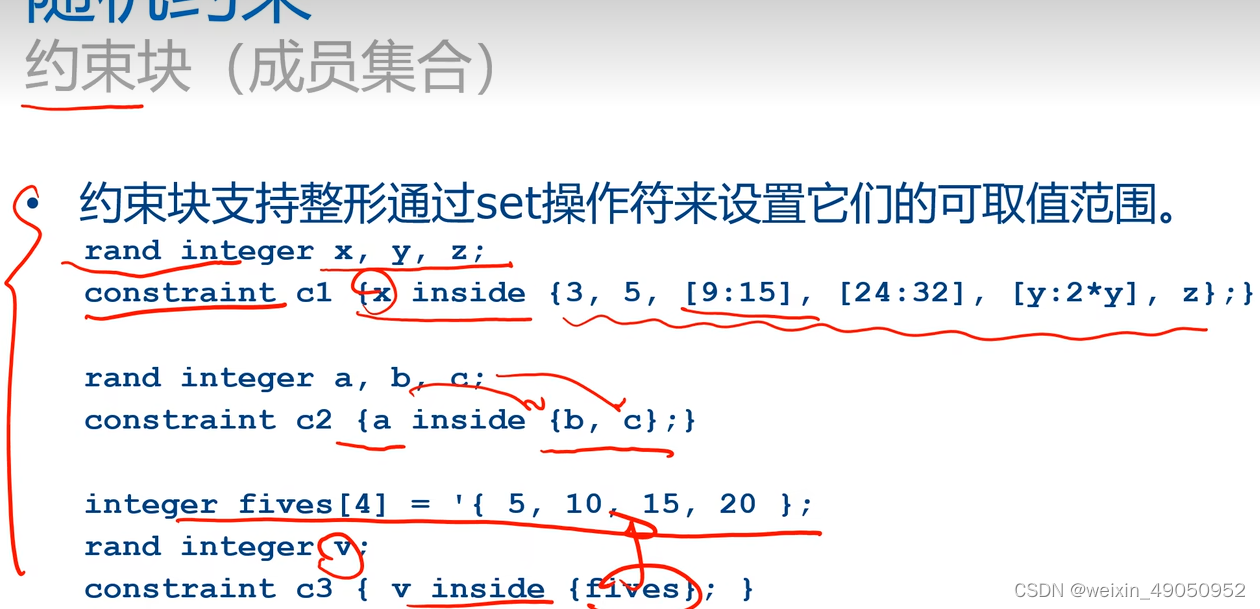

约束块

想要放约束，最好的容器就是类，结构体里不能放约束。要产生随机数，伴随着固定的约束，放到类里。 ——约束块constraint。

两个赋值

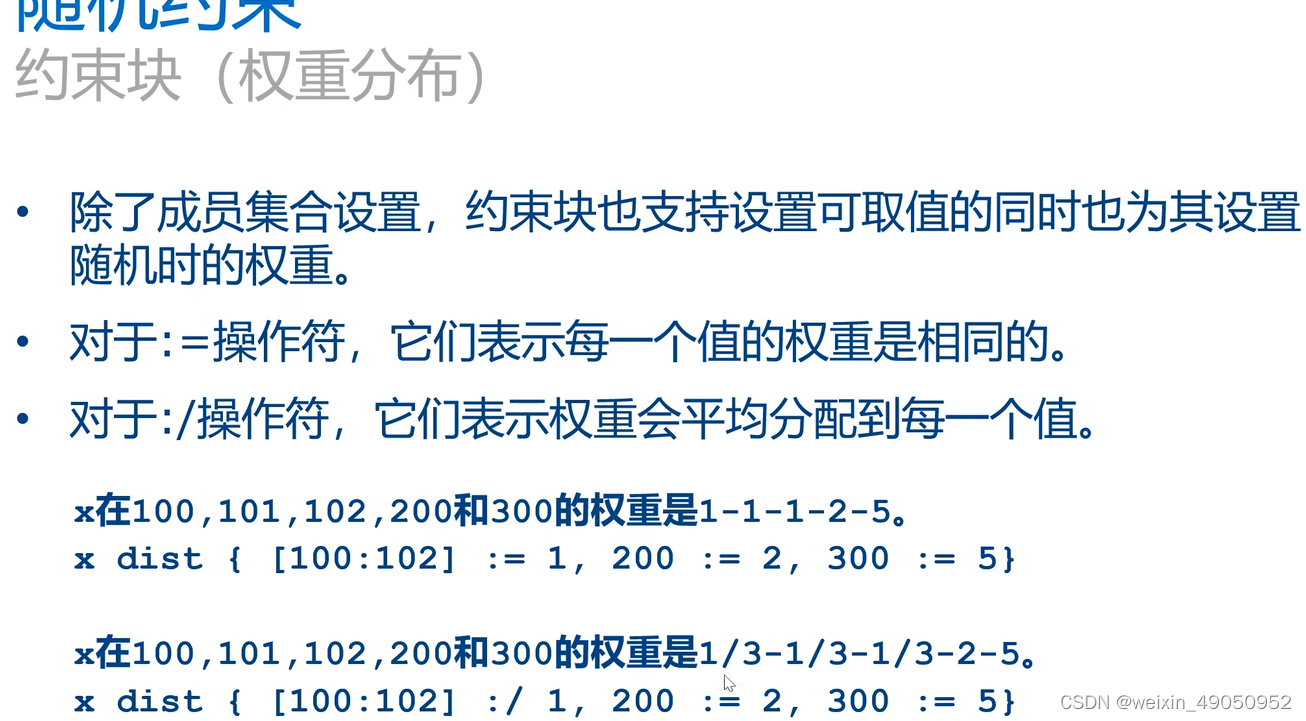

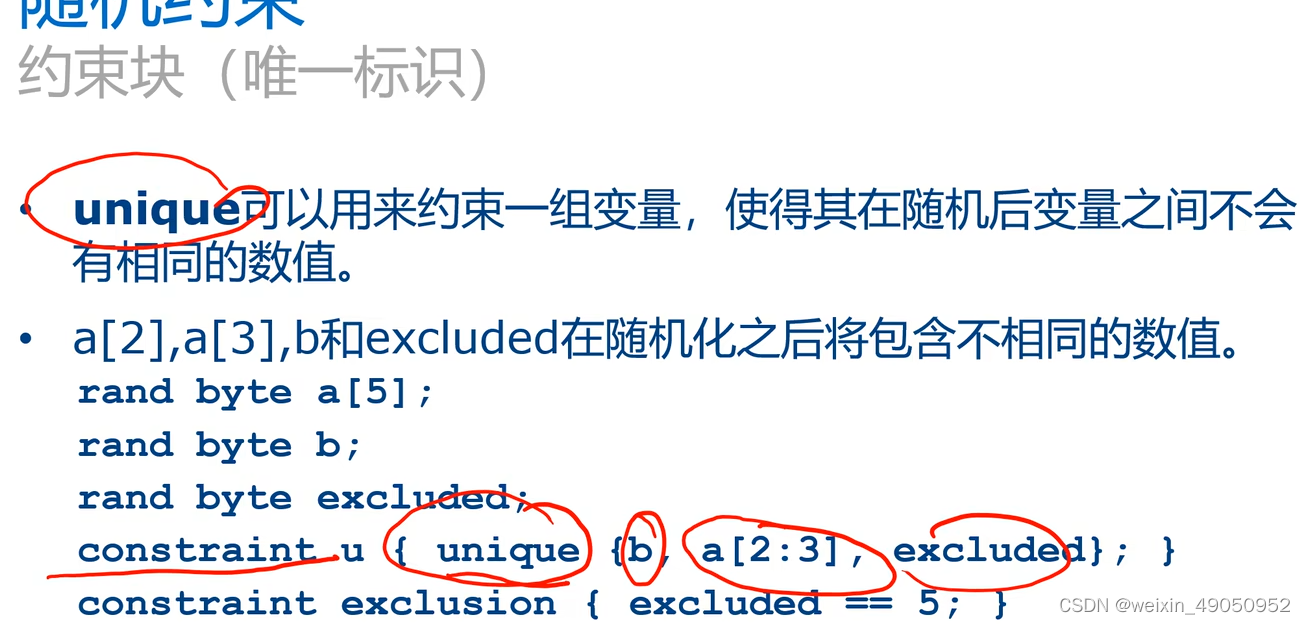

uniquecase是case的选项不能有重合。再constraint里表示四个变量随机化初始值不同。

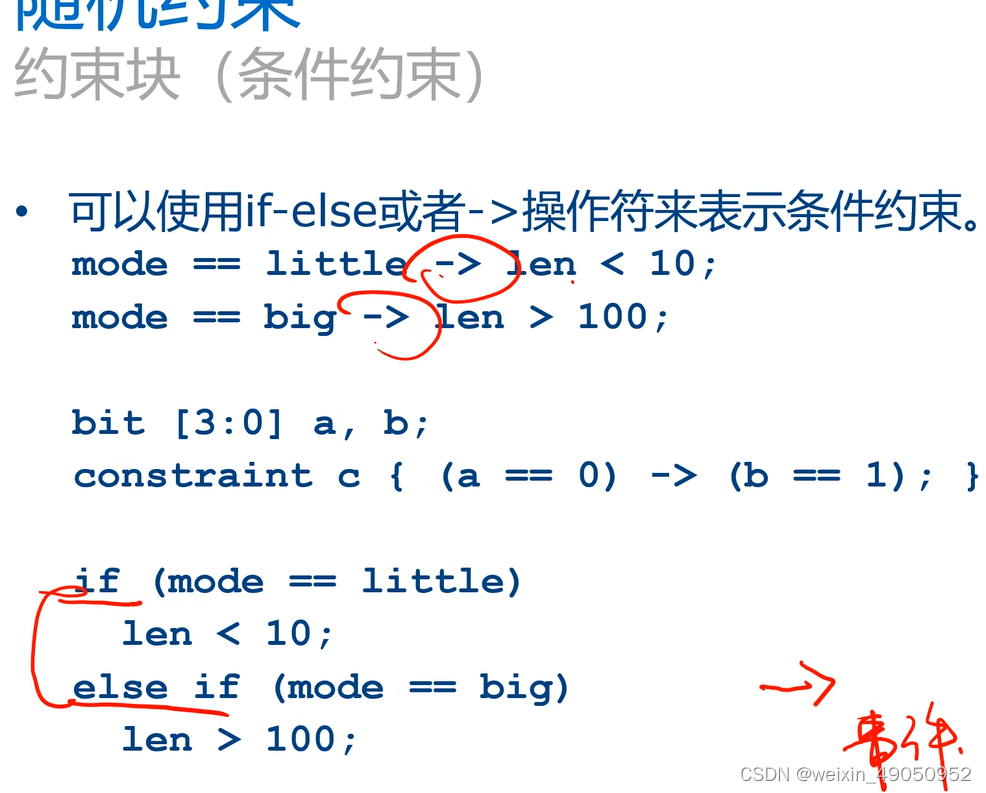

箭头。箭头可以触发事件。

foreach轮询，循环，在constraint也可用，在其中选一个。

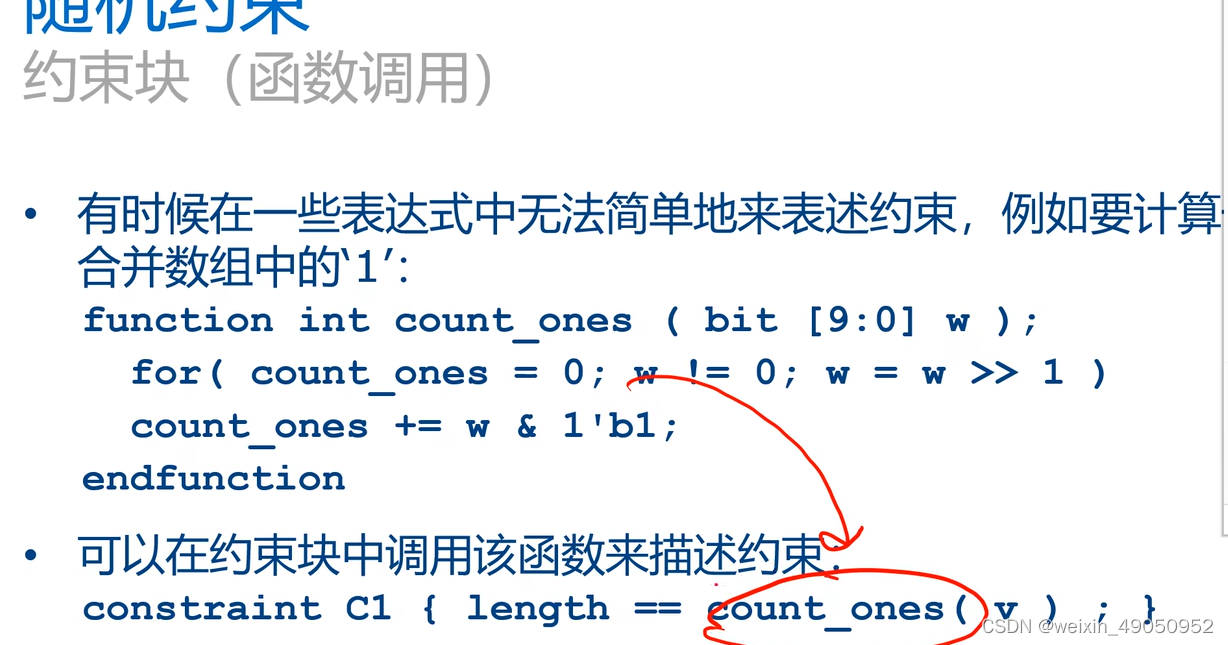

硬约束，软约束。没有soft就是硬约束；当俩约束有冲突时，随机化失败。

软约束满足不满足都行，硬约束必须满足。一旦有冲突，follow硬约束。

class SimpleSum;
    rand bit [7:0] x, y
    bit [7:0] z;
    constraint c {z == x + y;}
endclass


//打印出来xyz结果都为0
/*如果把xyz都放到randomize函数里，虽然z没有rand属性，但是z指定了randomize。
所以结果应该是xyz都randomize；如果是randomize(z)就只有z被指定randmize。*/
module tb8;
    class simplesum;
        rand bit[7:0] x, y;
        bit[8:0] z;
        constraint cstr {
            z == x + y;
        }
    endclass
    initial begin
        simplesum ss = new();
        repeat(10) begin
            if(ss.randomize()) $display("x=%d, y=%d, z=%d", ss.x, ss.y, ss.z);
            else $error("randomize failure!");
        end
    end
endmodule

z没有参与到rand里，不会随机化。所以z的值是0，且在constraint限制中，所以xy(无符号值)只能是0。 x = y = z = 0

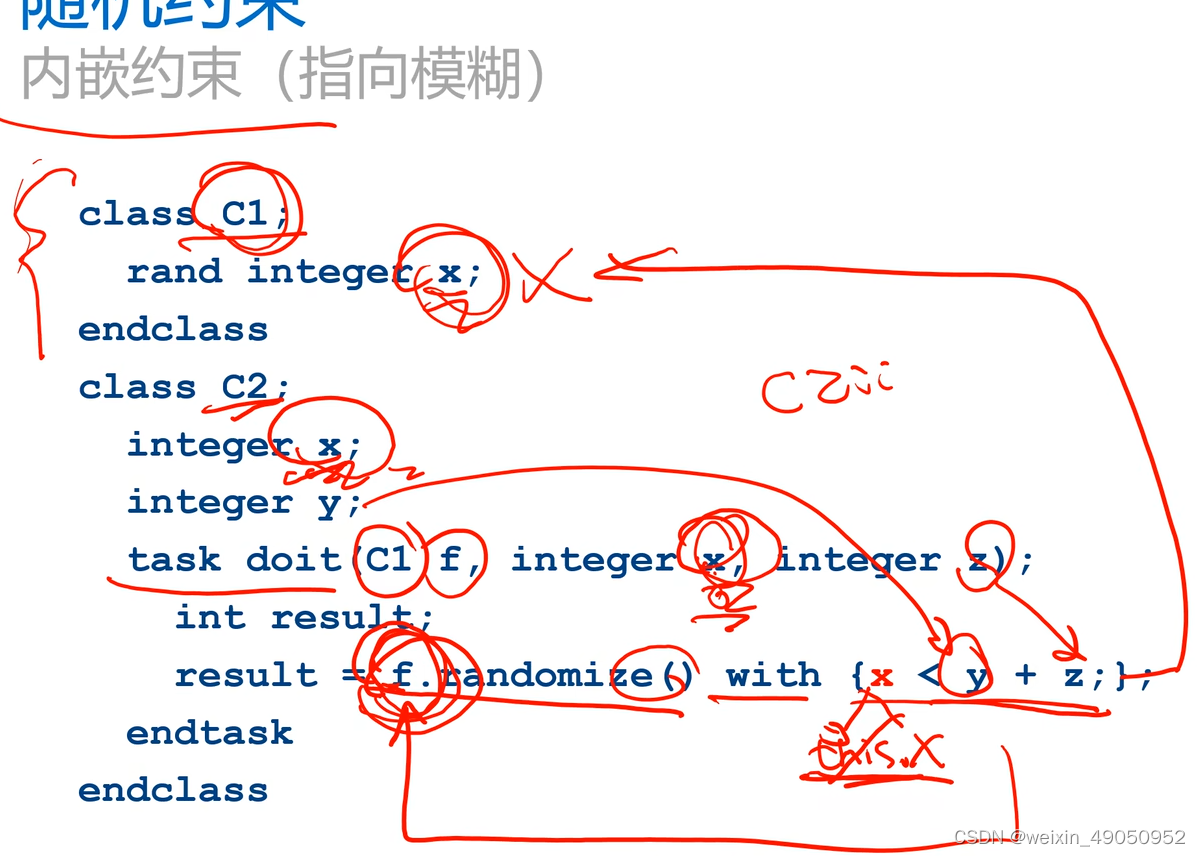

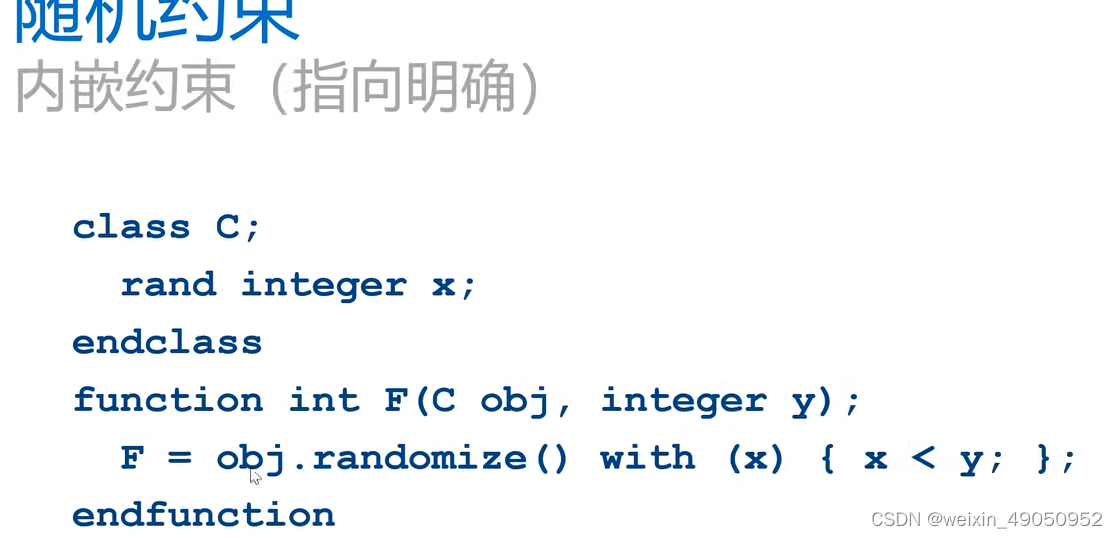

就近，就句柄近，就这个类的近。

module tb9;
    class packet1;
        rand bit[7:0] x;
        constraint cstr {soft x == 5;}
    endclass

//1.就近原则，x == x此时跳到class packet1里，x = 5。
//2.如果用{x == local::x;};时，x = 30
//3.如果想让其等于packet2里的x = 10。应{x == local::this.x;};
    class packet2;
        bit[7:0] x = 10;
        function int get_rand_x(input bit[7:0] x = 20); //默认参数
            packet1 pkt = new();
            pkt.randomize with {x == x;};
            return pkt.x;
       endfunction
    endclass
    initial begin
        packet2 pkt = new();
        $display("pkt.x = %0d ", pkt.get_rand_x(30)); //传的参数值
    end
endmodule

上述代码，的例子。

local在constrint，local表示所处当前文本/域要索引x。见上述代码，local(默认参数和真正传进来的参数，不传参数就成20了)和local.this（local到class这里了，x=20，当前所在域上下文就是class packet2了，加个this即可=10。）。

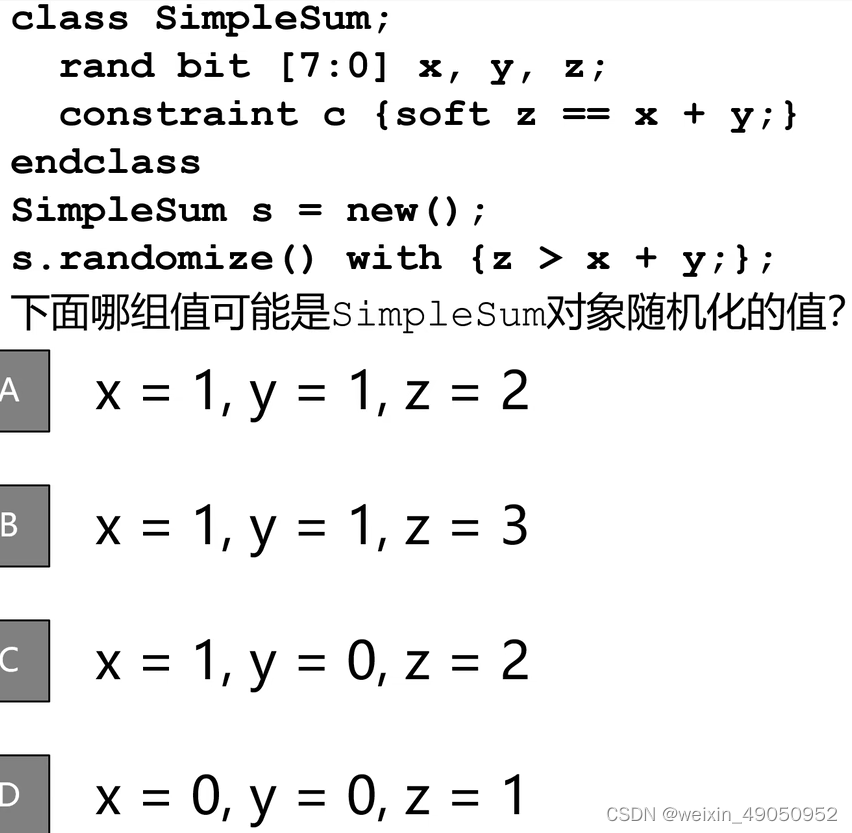

显然BCD

四

控制——随机控制，约束。随机和约束的部分可分开。随机可控制变量，在randomize过程中是否参与到随机化。

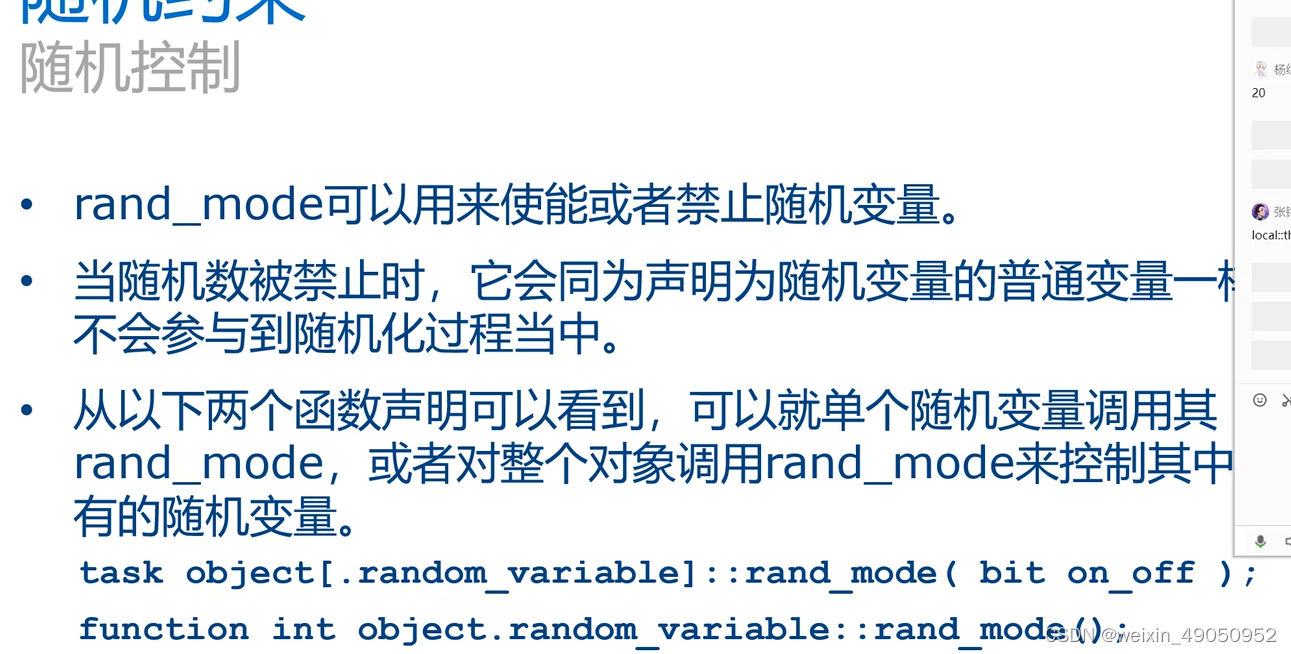

rand_mode可以使能/禁止随机变量，前提是变量要拿rand声明。

可用rand_mode来声明哪些参与否随机化。

class Packet;
    rand integer source_value, dest_value;
    ... other declarations
endclass

int ret;
Packet packet_a = new;
//Turn off all var in object
packet_a.rand_mode(0);  //对于整个类，packet_a这个句柄，packet里的变量都不参与randmize。就是让整个声明为rand变量的不参与到随机化里。(randmize前，关掉所有变量的随机化)

//...other code
//Enable source_value
packet_a.source_value.rand_mode(1);  //随机化之前，打开里面单独的变量
ret = packet_a.dest_value.rand_mode();


//等同于
packet_a.randmize(source_value)

上述为随机化的控制。

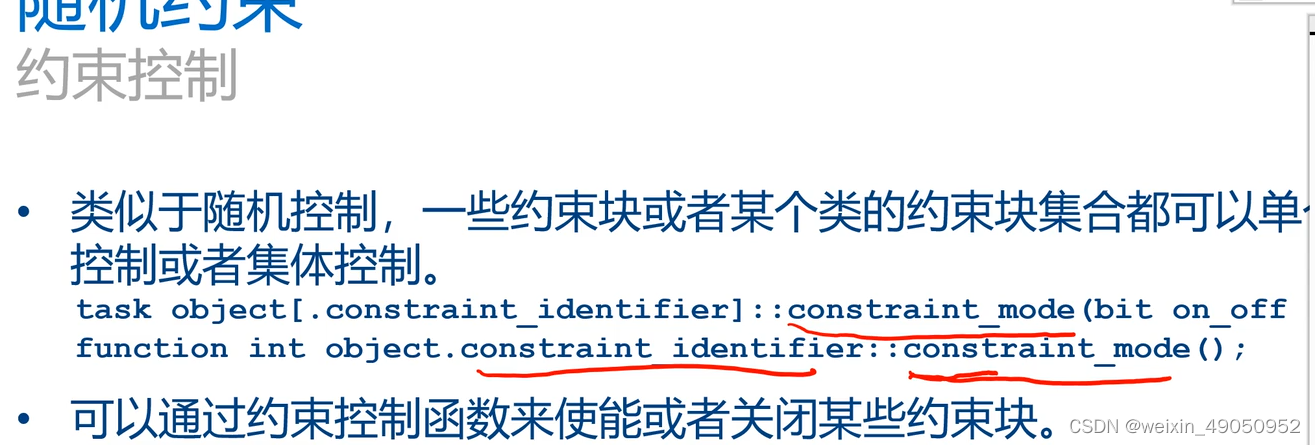

task object[.constraint_identifier]::constraint_mode(bit on_off
 function int object.constraint_identifier::constraint_mode();)

约束的控制可通过constraint_mode打开。即把整个类的所有约束块通过constraint_mode打开/关闭。指定类的某个约束块，调用其constraint_mode，打开/关闭约束块。所以在每次randmize之前要使能一个，关闭一个，randmize才能有效，才能找到一个可解的值。

class Packet;
    rand integer source_value;
    constraint filter1 { source_value > 2 * m; }
endclass

//传进来一个句柄，如果constraint_mode是打开的，就关掉。反之则反。
function integer toggle_rand( Packet p );  //toggle翻转
    if( p.filter1.constraint_mode() )
        p.filter1.constraint_mode(0);
    else
        p.filter1.constraint_mode(1);

    toggle_rand = p.randomize();  //然后再做一个randomize
endfunction

除了之前看到的，randomize指定变量以外，若想使能/失能某些变量的随机属性，或使能/失能类里边的约束块，都可通过rand_mode或constraint_mode。

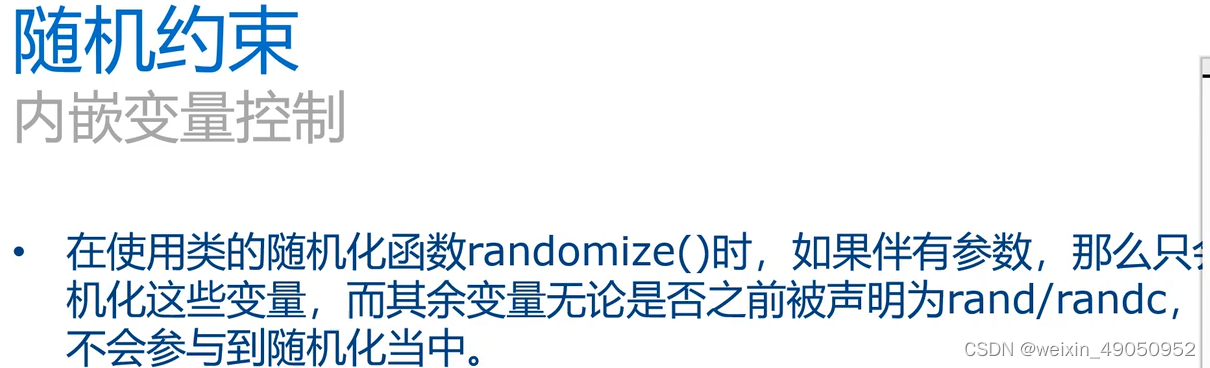

内嵌变量控制。

例题——a.randomize(v, w)可能产生的随机数...

class CA;
    rand byte x, y;
    byte v, w;
    constraint c1 { x < v && y > w; };
endclass
CA a = new;
a.randomize(); //random var:x, y   ///v = 0,w = 0所以x<0,y<0
a.randomize( x ); //random var:x   ///y=8'h49,v=0,w=0所以y>w,x=8'hda<0
a.randomize( v, w );//random var:v, w   ///x=8'hda,y=8'h49，x<v=8'h74 && y>w=8'hd3
a.randomize( w, x );//random var:w, x

不管randomize怎样，constraint必须满足。首先randomize()了xy，那么默认vw为0，且为满足constraint，所以x < 0，y > 0；再randomize( x )，那y v=0 w=0不变，且第一次randomize仍有效；第三次就randomize( v, w )，xy不变。

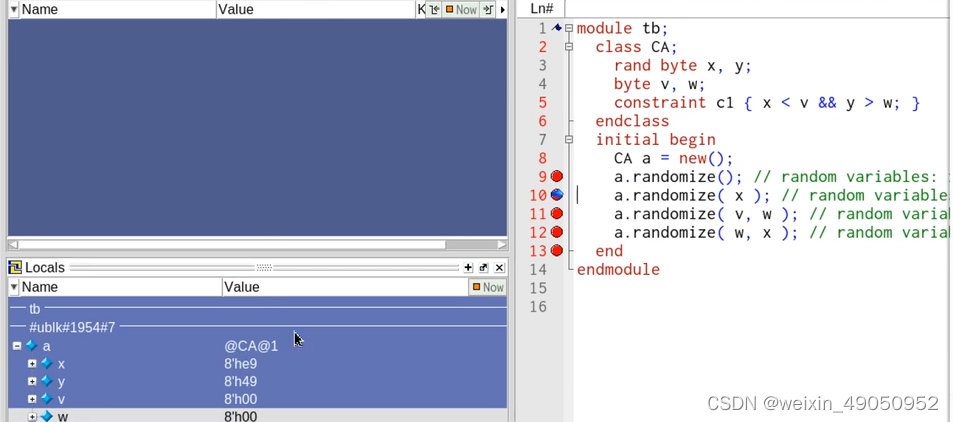

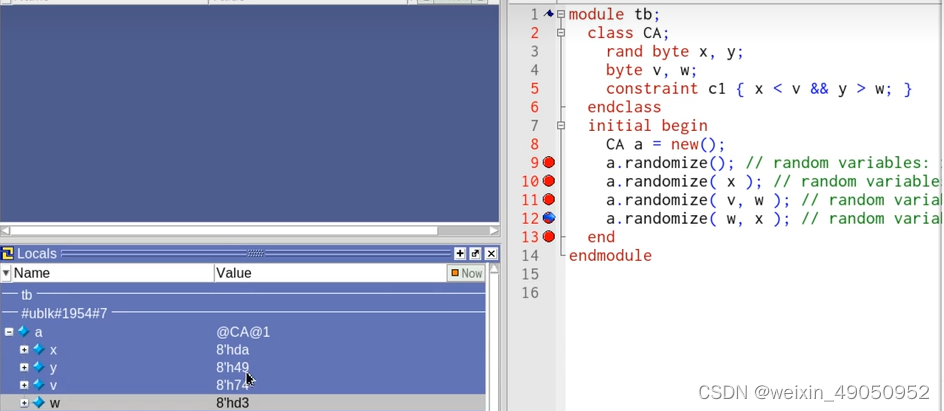

注释值由仿真生成，打断点得出值。如下图：
