一、数据结构

1. 算法题（图的存储及基本操作）15’

已知无向连通图 G 由顶点集 V 和边集 E 组成，|E| > 0 ，当 G 中度为奇数的顶点个数为不大于 2 的偶数时，G 存在包含所有边且长度为 |E| 的路径（称为 EL 路径）。设图 G 采用邻接矩阵存储，类型定义如下：

typedef struct{		//图的定义
int numVertices, numEdges;		//图中实际的顶点数和边数
char VerticesList[MAXV];		//顶点表，MAXV 为己定义常量
int Edge[MAXV][MAXV];			//邻接矩阵
} MGraph;

请设计算法 int IsExistEL(MGraph G) ，判断 G 是否存在 EL 路径，若存在，则返回 1 ，否则返回 0 。要求：
（1）给出算法的基本设计思想。
（2）根据设计思想，采用 C 或 C+＋语言描述算法，关键之处给出注释。
（3）说明你所设计算法的时间复杂度和空间复杂度。

【解析】：

（1）对于采用邻接矩阵存储的无向图，邻接矩阵每行（列）中非零元素的个数为本行（列）对应顶点的度。可以依次计算连接图 G 中各顶点的度，并记录度为奇数的顶点数，若个数为 0 或 2 ，则返回 1 ，否则返回 0 。

（2）算法实现：

int IsExistEL(MGraph G){
	int degree, i, j, count = 0;
	for(i = 0; i < G.numVertices; i++){
		degree = 0;
		for(j = 0; j < G.numVertices; j++){
			degree += G.Edge[i][j];		//依次计算各个顶点的度
		}
		if(degree%2 != 0){count++;}		//对度为奇数的顶点计数
	}
	if(count == 0 || count == 2){return 1;}		//存在 EL 路径
	else{return 0;}		//不存在 EL 路径
}

（3）算法需要遍历整个邻接矩阵，时间复杂度为 O(n²) ，空间复杂度为 O(1) 。

2. 内部排序算法 8’

已知某排序算法如下：

void cmpCountSort(int a[],int b[],int n){
	int i, j, *count;
	count = (int *)malloc (sizeof(int)*n};		//C++ 语言： count = new int[n];
	for (i = 0; i < n; i++){count[i] = 0;}
	for(i = 0; i < n-1; i++){
		for(j = i+1; j < n; j++){
			if(a[i] < a[j]){count[j]++;}
			else{count[i]++;}
		}
	}
	for(i = 0; i < n; i++){b[count[i]] = a[i];}
	free(count);		//C++ 语言： delete count;
}

请回答下列问题。
（1）若有 int a[] = {25, -10, 25, 10, 11,19} ，b[6] ，则调用 cmpCountSort(a, b, 6) 后数组 b 中的内容是什么？
（2）若 a 中含有 n 个元素，则算法执行过程中，元素之间的比较次数是多少？
（3）该算法是稳定的吗？若是，则阐述理由；否则，修改为稳定排序算法。

【解析】：

（1）b[] = {-10, 10, 11, 19, 25, 25} 。

（2）(n-1) + (n-2) + … + 1 = n·(n-1)/2 。

（3）不是。修改为：if(a[i] <= a[j]){count[j]++;} 。

二、计算机组成原理

1. 指令的寻址方式 15’

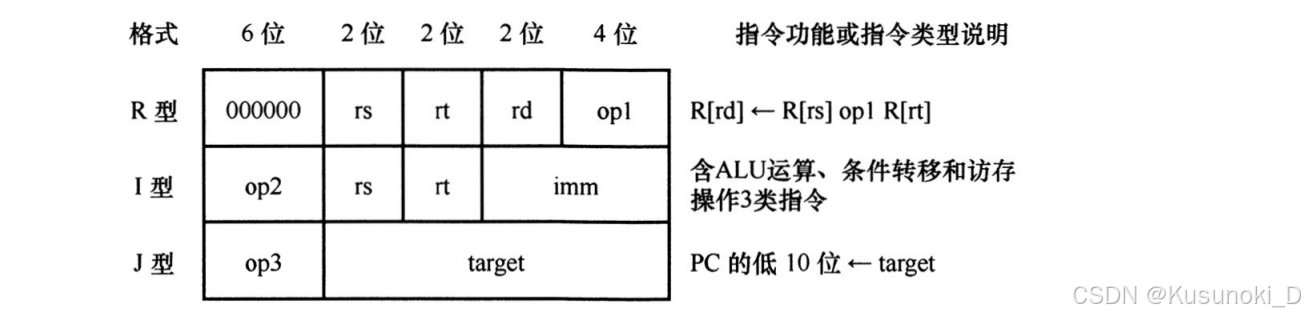

假定计算机 M 字长为 16 位，按字节编址，连接 CPU 和主存的系统总线中地址线为 20 位、数据线为 8 位，采用 16 位定长指令字，指令格式及其说明如下：

其中，op1~op3 为操作码， rs, rt 和 rd 为通用寄存器编号，R[r] 表示寄存器 r 的内容，imm 为立即数，target 为转移目标的形式地址。请回答下列问题。

（1）ALU 的宽度是多少位？可寻址主存空间大小为多少字节？指令寄存器、主存地址寄存器（MAR）和主存数据寄存器（MDR）分别应有多少位？
（2）R 型格式最多可定义多少种操作？ I 型和 J 型格式总共最多可定义多少种操作？通用寄存器最多有多少个？
（3）假定 op1 为 0010 和 0011 时，分别表示带符号整数减法和带符号整数乘法指令，则指令 01B2H 的功能是什么（参考上述指令功能说明的格式进行描述）？若 1, 2, 3 号通用寄存器当前内容分别为 B052H, 0008H, 0020H ，则分别执行指令 01B2H 和 01B3H 后，3 号通用寄存器内容各是什么？各自结果是否溢出？
（4）若采用 I 型格式的访存指令中 imm（偏移量）为带符号整数，则地址计算时应对 imm 进行零扩展还是符号扩展？
（5）无条件转移指令可以采用上述哪种指令格式？

【解析】：

（1）ALU 的宽度是 16 位；可寻址主存空间大小为 2²⁰ = 1M 字节；指令寄存器应有 16 位、主存地址寄存器（MAR）应有 20 位、主存数据寄存器（MDR）应有 8 位。

ALU 的宽度通常与字长相同；指令寄存器和单条指令长度相同；MAR 和地址线位数相同；MDR 和数据线位数相同。

（2）R 型格式最多可定义 2⁴ = 16 种操作；I 型和 J 型格式总共最多可定义 2⁶ - 1 = 63 种操作（开头为 000000 的被 R 型指令占用）；通用寄存器最多有 4 个。

（3）01B2H = 0000 0001 1011 0010 ，功能是：R[3] ← R[1] - R[2] ；

01B3H = 0000 0001 1011 0011 ，功能是：R[3] ← R[1] × R[2] ；

若 1, 2, 3 号通用寄存器当前内容分别为 B052H, 0008H, 0020H ，则执行指令 01B2H 后，3 号通用寄存器内容是 B04AH ，结果不溢出；执行指令 01B3H 后，3 号通用寄存器内容是 8290H（算数左移 3 位），结果溢出。

（4）若采用 I 型格式的访存指令中 imm（偏移量）为带符号整数，则地址计算时应对 imm 进行符号扩展。

（5）无条件转移指令可以采用上述 J 型指令格式。（将 target 部分写入 PC 的低 10 位完成跳转）

2. 虚拟存储器 8’

假设计算机 M 的主存地址为 24 位，按字节编址；采用分页存储管理方式，虚拟地址为 30 位，页大小为 4KB ；TLB 采用 2 路组相联方式和 LRU 替换策略，共 8 组。请回答下列问题。
（1）虚拟地址中哪几位表示虚页号？哪几位表示页内地址？
（2）已知访问 TLB 时虚页号高位部分用作 TLB 标记，低位部分用作 TLB 组号，M 的虚拟地址中哪几位是 TLB 标记？哪几位是 TLB 组号？
（3）假设 TLB 初始时为空，访问的虚页号依次为 10, 12, 16, 7, 26, 4, 12 和 20 ，在此过程中，哪一个虚页号对应的 TLB 表项被替换？说明理由。
（4）若将 M 中的虚拟地址位数增加到 32 位，则 TLB 表项的位数增加几位？

【解析】：

（1）因为按字节编址，所以虚拟地址中高 18 位表示虚页号（虚拟地址为 30 位），低 12 位表示页内地址（页大小为 2¹²B）。

（2）M 的虚拟地址中高 15 位是 TLB 标记，接下来的 3 位是 TLB 组号（TLB 采用 2 路组相联方式，共 8 = 2³组）。

TLB 标记（15 位）	TLB 组号（3 位）	页内地址（12 位）

（3）假设 TLB 初始时为空，访问的虚页号依次为 10, 12, 16, 7, 26, 4, 12 和 20 ，在此过程中，虚页号 4 对应的 TLB 表项被替换。

因为虚页号与 TLB 组号的映射关系为：TLB 组号 = 虚页号 mod TLB 组数 = 虚页号 mod 8 ，因此，虚页号 10, 12, 16, 7, 26, 4, 12, 20 映射到的 TLB 组号依次为：2, 4, 0, 7, 2, 4, 4, 4 。TLB 采用 2 路组相联方式和 LRU 替换策略，从上述映射到的 TLB 组号序列可以看出，只有映射到 4 号组的虚页号数量大于 2 ，相应虚页号依次是 12, 4, 12, 20 ，因此当访问到第 20 页时，虚页号 4 对应的 TLB 表项被替换出来。

（4）若将 M 中的虚拟地址位数增加到 32 位时，虚页号增加了 32 - 30 = 2 位，使得每个 TLB 表项中的标记字段增加 2 位，因此，每个 TLB 表项的位数增加 2 位。

三、操作系统

1. 同步与互斥 7’

下表给出了整型信号量 S 的 wait() 和 signal() 操作的功能描述，以及采用开／关中断指令实现信号量操作互斥的两种方法。

请回答下列问题。
（1）为什么在 wait() 和 signal() 操作中对信号量 S 的访问必须互斥执行？
（2）分别说明方法 1 和方法 2 是否正确。若不正确，请说明理由。
（3）用户程序能否使用开／关中断指令实现临界区互斥？为什么？

【解析】：

（1）因为信号量 S 是能被多个进程共享的变量，多个进程都可以通过 wait() 和 signal() 操作对 S 进行读写操作。所以，在 wait() 和 signal() 操作中对 S 的访问必须是互斥的。

（2）方法 1 错误，方法 2 正确。在方法 1 的 wait(S) 中，当 S <= 0 时，由于仍处于关中断中，其他进程无法修改 S 的值，因此会导致 while 语句陷入死循环。

（3）用户程序不能使用开／关中断指令实现临界区互斥。因为开中断和关中断都是特权指令。

2. 磁盘 8’

某计算机用硬盘作为启动盘，硬盘第一个扇区存放主引导记录，其中包含磁盘引导程序和分区表。磁盘引导程序用于选择要引导哪个分区的操作系统，分区表记录硬盘上各分区的位置等描述信息。硬盘被划分成若干分区，每个分区的第一个扇区存放分区引导程序，用于引导该分区中的操作系统。系统采用多阶段引导方式，除了执行磁盘引导程序和分区引导程序，还需要执行 ROM 中的引导程序。请回答下列问题。

（1）系统启动过程中操作系统的初始化程序、分区引导程序、ROM 中的引导程序、磁盘引导程序的执行顺序是什么？
（2）把硬盘制作为启动盘时，需要完成操作系统的安装、磁盘的物理格式化、逻辑格式化、对磁盘进行分区，执行这 4 个操作的正确顺序是什么？
（3）磁盘扇区的划分和文件系统根目录的建立分别是在第（2）问的哪个操作中完成的？

【解析】：

（1）ROM 中的引导程序 → 磁盘引导程序 → 分区引导程序 → 操作系统的初始化程序。

（2）磁盘的物理格式化 → 对磁盘进行分区 → 逻辑格式化 → 完成操作系统的安装。

（3）磁盘扇区的划分是在磁盘的物理格式化操作中完成的；文件系统根目录的建立是在逻辑格式化操作中完成的。

四、计算机网络

万维网 WWW 9’

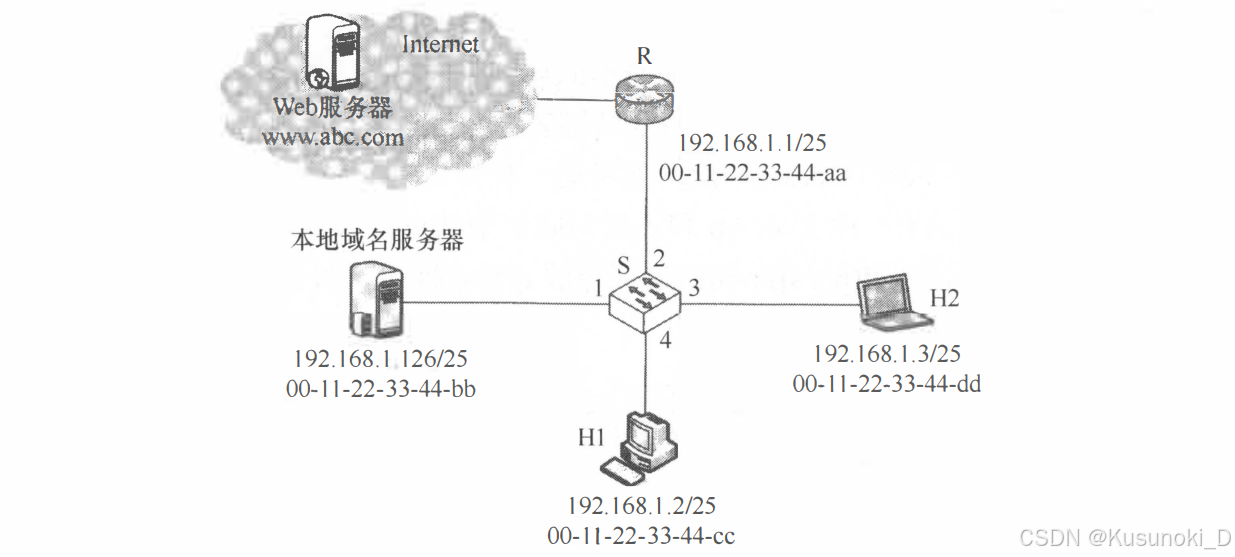

某网络拓扑如下图所示，以太网交换机 S 通过路由器 R 与 Internet 互联。路由器部分接口、本地域名服务器、H1 、H2 的 IP 地址和 MAC 地址如图中所示。在 t₀ 时刻 H1 的 ARP 表和 S 的交换表均为空，H1 在此刻利用浏览器通过域名 www.abc.com 请求访问 Web 服务器，在 t₁ 时刻（t₁ > t₀）S 第一次收到了封装 HTTP 请求报文的以太网帧，假设从 t₀ 到 t₁ 期间网络未发生任何与此次 Web 访问无关的网络通信。

请回答下列问题。
（1）从 t₀ 到 t₁ 期间， H1 除 HTTP 外还运行了哪个应用层协议？从应用层到数据链路层，该应用层协议报文是通过哪些协议进行逐层封装的？
（2）若 S 的交换表结构为 <MAC 地址，端口＞，则 t₁ 时刻 S 交换表的内容是什么？
（3）从 t₀ 到 t₁ 期间，H2 至少会接收到几个与此次 Web 访问相关的帧？接收到的是什么帧？帧的目的 MAC 地址是什么？

【解析】：

（1）从 t₀ 到 t₁ 期间， H1 除 HTTP 外还运行了 DNS（域名服务器）应用层协议；从应用层到数据链路层，该应用层协议报文通过DNS 报文 → UDP 数据报 → IP 数据报 → CSMA/CD 帧进行逐层封装。

（2）在 t₁ 时刻 S 交换表的内容是：

MAC 地址	端口
00-11-22-33-44-cc	4
00-11-22-33-44-bb	1
00-11-22-33-44-aa	2

（3）从 t₀ 到 t₁ 期间，H2 至少会接收到 2 个与此次 Web 访问相关的帧；接收到的均是封装 ARP 查询报文的以太网帧；帧的目的 MAC 地址是 FF-FF-FF-FF-FF-FF 。

t₀ 时刻，H1的 ARP 表和 S 的交换表为空。H1 利用浏览器通过域名请求访问 Web 服务器。由于要先解析域名，查询该域名对应的 IP 地址，因此要先向本地域名服务器发送 DNS 查询报文。ARP 表为空，因此需要先发送 ARP 请求分组，查询本地域名服务器对应的 MAC 地址，这个帧的目的 MAC 地址是 FF-FF-FF-FF-FF-FF 。S 接收到这个帧，在交换表中记录 MAC 地址为 00-11-22-33-44-cc ，位于端口 4 ，然后广播该帧。当本地域名服务器收到 ARP 请求后，向 H1 发送 ARP 响应分组。S 接收到这个帧，在交换表中记录 MAC 地址为 00-11-22-33-44-bb ，位于端口 1 ，然后将该帧从端口 4 发送出去。
得到了域名对应的 IP 地址，发现不在本局域网中，需要通过路由表转发。
H1 的 ARP 表中没有路由器对应的 MAC 地址，因此需要先发送 ARP 请求分组，查询路由器对应的 MAC 地址，这个帧的目的 MAC 地址是 FF-FF-FF-FF-FF-FF 。S 接收到这个帧，广播该帧。当路由器收到 ARP 请求后，向 H1 发送 ARP 响应分组。S 接收到这个帧，在交换表中记录 MAC 地址为 00-11-22-33-44-aa ，位于端口 2 ，然后将该帧从端口 4 发送出去。现在，H 就能发送 HTTP 请求了。在整个过程中，并没有涉及 H2 ，H2 没有主动发送数据，因此 S 不会记录 H2 的 MAC 地址和端口。
