在设计过程中，装配零件往往一个一个装配，显得很繁琐，之前介绍过通过随配合复制命令可以节约装配时间，这次介绍另一种命令，学会这个技巧，会大大节约装配时间。

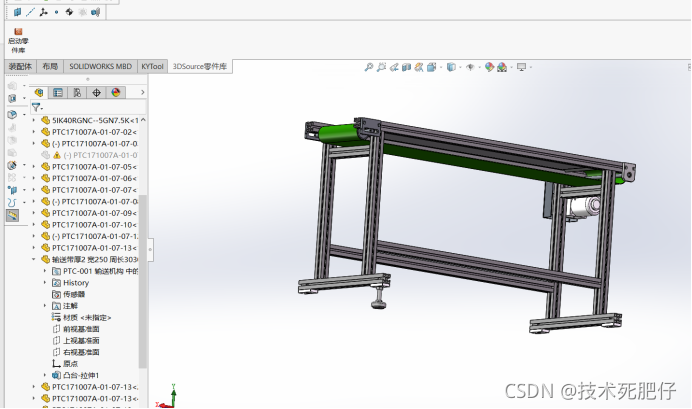

1.首先打开一张输送机的装配图。如图中所示，输送机缺了3个撑脚。

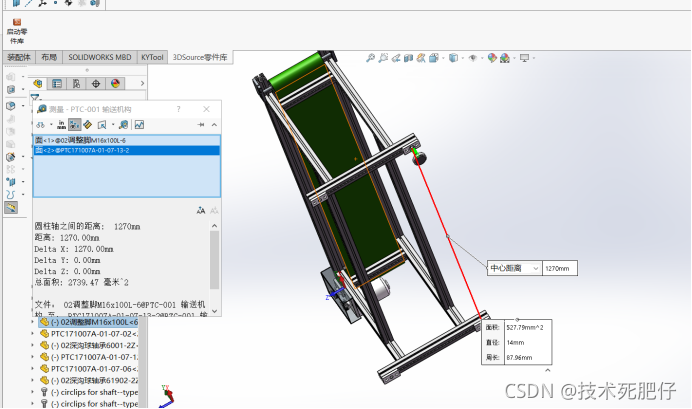

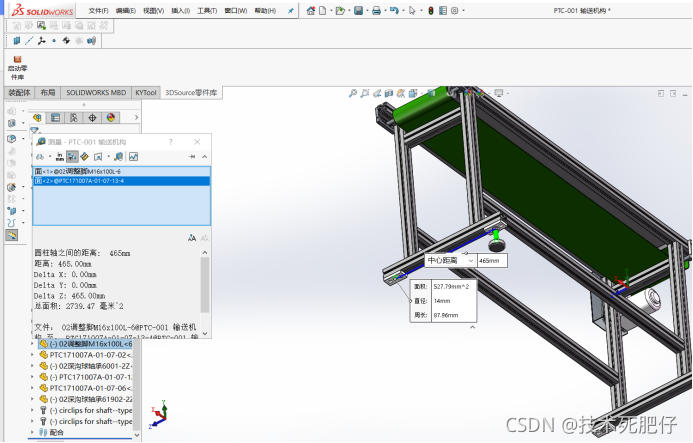

2.通过测量工具测量四个撑脚纵向以及横向之间的距离。如图所示纵向距离为465mm，横向距离为1270mm。

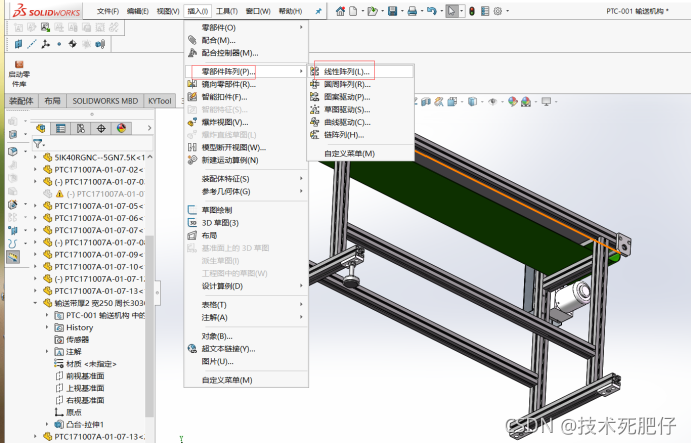

3.点击插入在下拉菜单中找到零部件阵列，在右侧找到线性阵列命令，并点击。

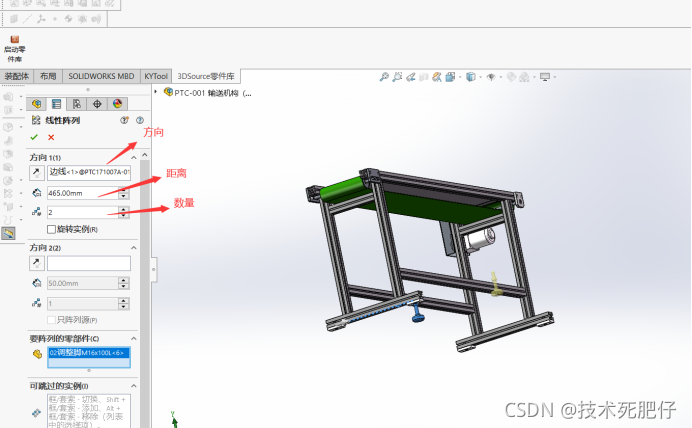

4.在弹出的对话框中方向1下的箭头右侧主要选择方向，这里我选择的是纵向方向。第二行填的是纵向撑脚间的距离。这里填的是465mm。第三行填的是撑脚的数量，在纵向这个方向加上原零件数量是2。这时候会出现黄色的虚影，如果觉得出现的虚影方向不对，再点击第一行的箭头，使方向相反。

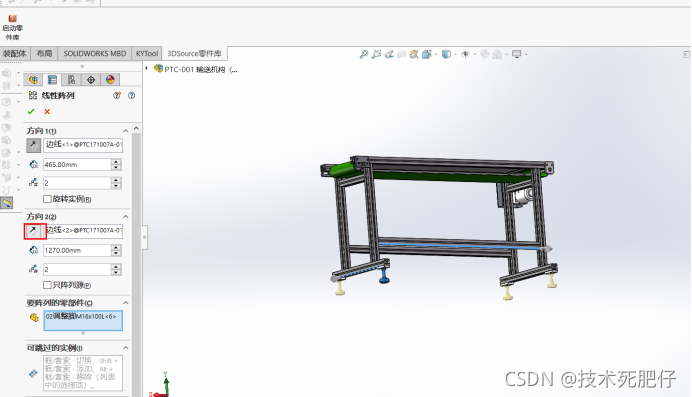

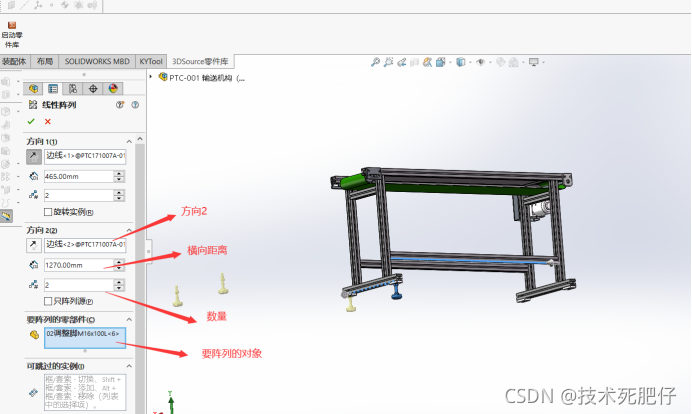

5.在方向2上选择横向方向，下一行选择横向距离1270mm，横向数量填2。要阵列的零件选择唯一的撑脚。如果出现的黄色虚影与对应的撑脚方向相反，点击方向2的箭头，使方向相反。
