高通SA8155 PIN和GPIO定义（2）

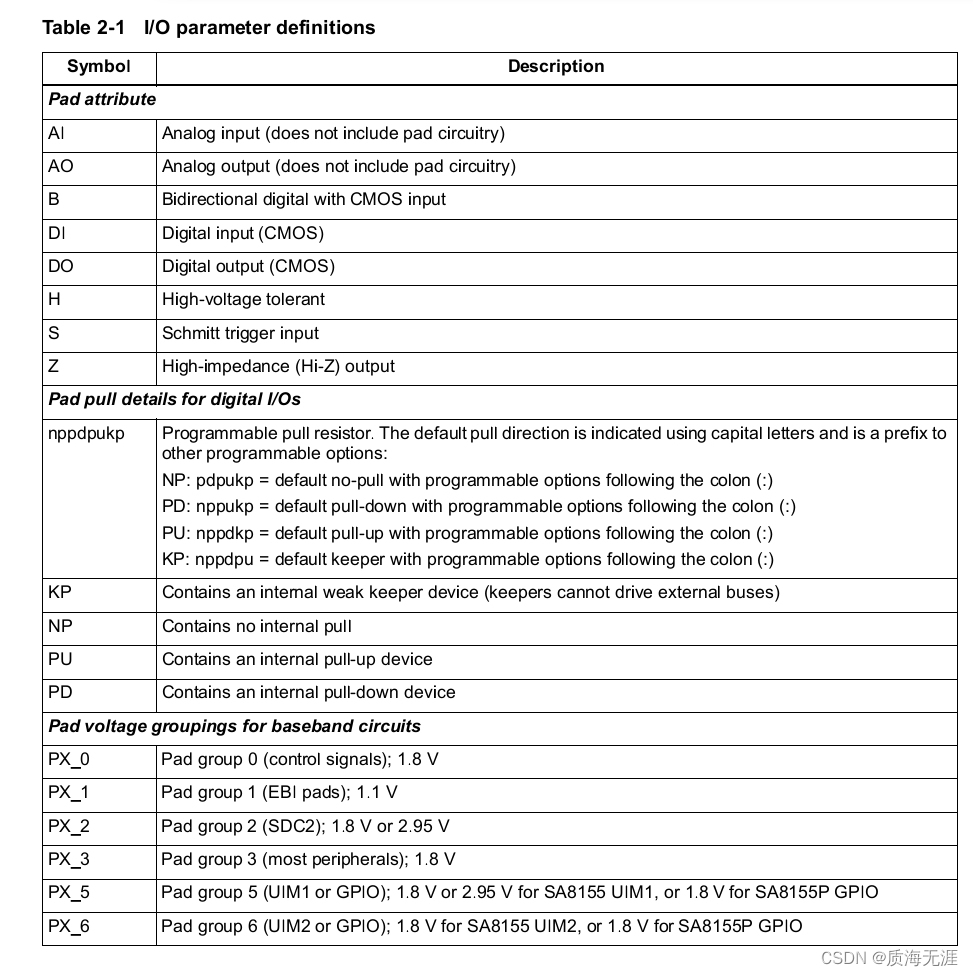

1. 高通SA8155 PIN 接口参数定义

高通SA8155 主要的接口包括如下接口类型：

AI 模拟量输入（不包括焊盘电路）

AO 模拟量输出（不包括焊盘电路）

B 带CMOS输入的双向数字量

DI 数字量输入（CMOS）

DO 数字量输出（CMOS）

H 耐高压接口

S 施密特触发器输入

Z 高阻抗（Hi-Z）输出



2. 数字I/O口电阻配置，完成拉高拉低动作。

nppdpukp可编程配置的电阻。默认的拉动方向使用大写字母表示，并且作为其他可编程参考：

NP:pdpukp=默认无拉，冒号后面有可编程选项（：）

PD:nppukp=默认下拉，冒号后面有可编程选项（：）

PU:nppdkp=默认上拉，冒号后带有可编程选项（：）

KP:nppdpu=默认保持，冒号后面有可编程选项（：）

KP 包含内部保持器（保持器不能驱动外部总线）

NP不含上下拉装置

PU包含一个内部上拉装置

PD包含一个内部下拉装置

PX_0焊盘组0（控制信号）；1.8伏

PX_1焊盘组1（EBI焊盘）；1.1伏

PX_2焊盘组2（SDC2）；1.8 V或2.95 V

PX_3焊盘组3（大多数外围设备）；1.8伏

PX_5焊盘组5（UIM1或GPIO）；SA8155 UIM1为1.8 V或2.95 V，SA8155P GPIO为1.8 V

PX_6焊盘组6（UIM2或GPIO）；SA8155 UIM2为1.8 V，SA8155P GPIO为1.8 V

PX_10焊盘组10（UFS_REF_CLK和UFS_RESET）；1.2伏

PX_11焊盘组11（CXO）；1.8伏

PX_13焊盘组13（内部电路）；1.85伏

CSI: MIPI_CSI电路和I/O的CSI电源电压；连接到VDD_MIPI_CSI_1P2（1.2 V）

DSI: MIPI_DSI电路和I/O的DSI电源电压；连接到VDD_MIPI_DSI_1P2（1.2 V）



3.PIN MAP图

SA8155 （内部产品代号FCBGA989+HS）提供pin的各类接口，接口由高通内部定义，满足各种通讯功能。其中：

CSI0-CSI3：每个CSI口包含10个PIN角定义，分别为时钟CLK，其他定义为数据传输通道。适用于Camera相关的接口。



DP0-3: 共4路DP接口，DP接口相关配置通过DP口完成。

DS10-DS1: 每个DSI口包含10个PIN角定义，分别为时钟ClK， 其他定义为数据传输通道。与DP一起用于屏幕相关的接口定义。

EBI0-EBI3：主要用于LPDDR的针脚配置，分别为芯片选择 ，时钟CLK使能，数据通道Data 0-15.

PCIE0-PCIE1: 信号传输的时钟，信号传输的数据。

QLINK ：包含QLINK时钟，上传数据和下传数据的通道。

UFS L0-L1：包含UFS的传输通路，UFS的参考时钟等。

USB1-USB2：包含USB的高速和低速通道信号等。

WLAN1-WLAN2：2路WLAN的信号，包含模拟量到数字量和数字量到模拟量的转化。

4. 底部引脚分配的俯视图如图所示

当查看8½英寸×11英寸的硬拷贝时，图2-1中的文本很难阅读。其他查看选项可用：

把那一页打印在一张11英寸×17英寸的纸上。

查看图形软拷贝并放大；分辨率对于舒适的阅读来说是足够的。

下载SA8155引脚分配和GPIO配置电子表格80-PE986-1A–此Microsoft Excel电子表格列出了所有SA8155引脚编号和引脚名称。





5.GPIO口功能定义

GPIO口从GPIO0-GPIO174，每个GPIO口可以设置多种功能使用。即GPIO引脚可以支持多种功能。为特定功能分配GPIO（如上表中列出的选项），设计人员必须确定其应用端的需求，并将每个GPIO映射到其功能，分配过程中应避免GPIO分配中的冲突。有关的所有支持功能的列表，请参见每个GPIO功能表。

注：电路板设计者必须检查每个GPIO的外部连接并编程配置，并采取必要措施避免过大的泄漏电流。

必须正确控制以下因素的组合：

GPIO配置：输入与输出；上拉或下拉

外部连接：未使用的输入；连接到高阻抗（三态）输出；与可能未连接的外部设备的连接

为了帮助设计者定义产品的GPIO分配，QTI提供了一个Excel，列出所有SA8155 GPIO（按数字顺序）、焊盘编号、焊盘电压、拉起状态和可用配置。



6.GPIO口的电源设计

针对所以的电源供电的 power-supply pin总结归纳如下：
