单片机自行车测速仪液晶显示设计

文章目录

概要

整体架构流程

硬件电路介绍

1、液晶屏电路

2、存储电路

3、时钟电路

4、按键电路

5、报警电路

6、单片机最小系统



---

概要

        在本系统设计中，我们以51单片机为核心控制单元，以红外对管（或霍尔 ）为传感器，通过光电传感器实时采集电机转速并进行处理与显示， 设计出一个电动机转速测量系统,并研究其测量精度、测量范围及响应速度.程序设计部分分为初始化模块、脉冲计数模块、计时模块、参数调整模块和显示模块.最后通过试验测试,得到了相应的技术参数,并对转速测量系统的误差进行了分析.要求设计的系统稳定可靠、抗干扰能力强、成本低，使用方便。

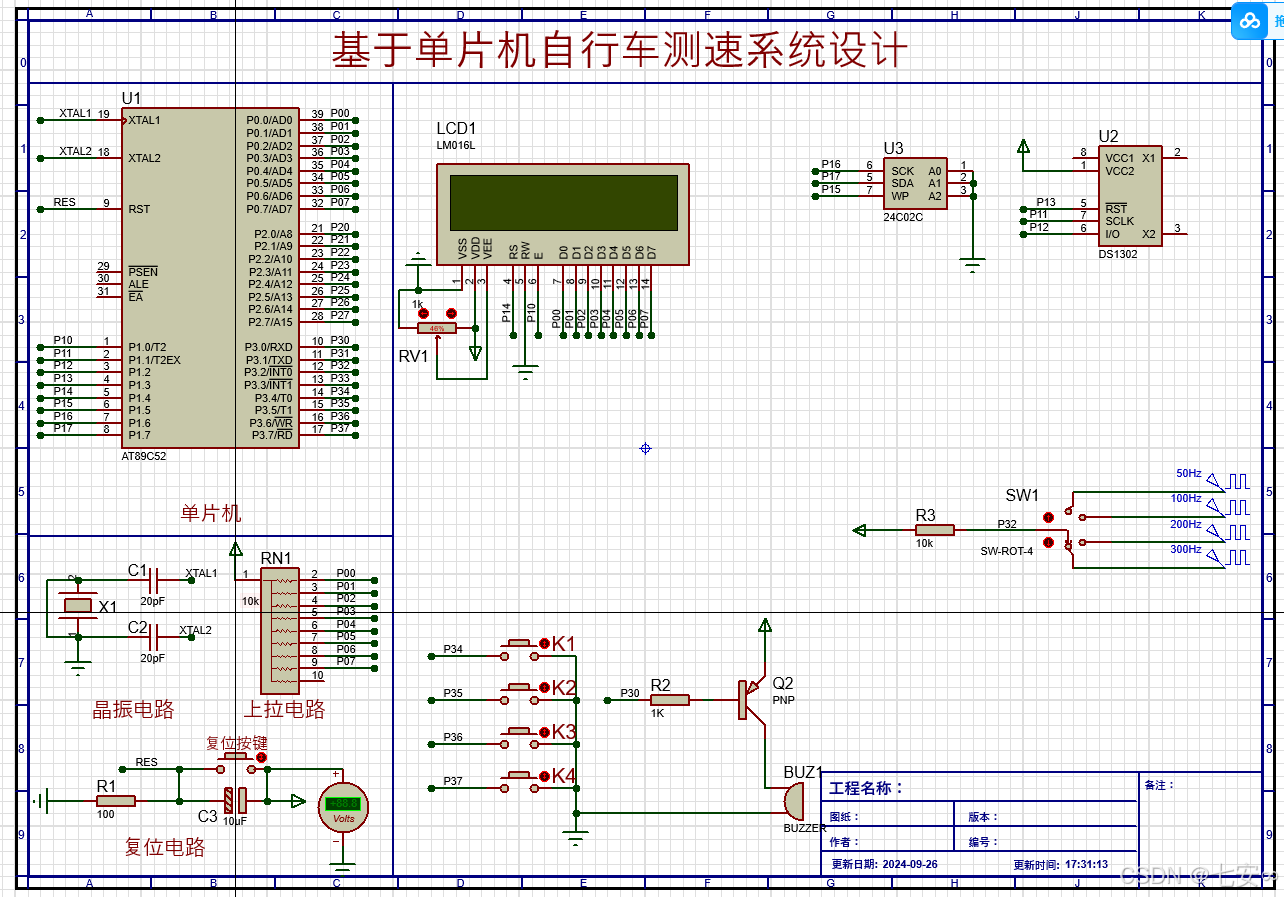

整体架构流程

硬件电路介绍

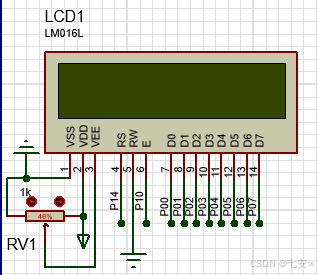

1、液晶屏电路

设计只使用屏幕的写入显示功能，故将读引脚接地不使用。

电位器可以调节屏幕的对比度（仿真无法演示调节对比度的功能，实物可以，此套电路仿真与实物均可正常运行）。

2、存储电路

存储器件使用EEPROM型号为24C02，主要存储车轮半径，里程数据和车速报警限值。开机上电时，读取此芯片，即可获取上述数据。

3、时钟电路

时钟芯片采用DS1302，主要为体统提供精准的时间数据。

4、按键电路

按键为系统的输入，为人机交互的主要节点。系统按键采用下拉触发的方案，即按键按下后引脚电平由高电平变为低电平的过程，单片机检测到引脚电压变化且被拉低后，开始执行对操作。

5、报警电路

.

此电路有两大作用①：检测到按键按下时蜂鸣器“滴”一声，作为提示音，②：实时车速大于车速阈值时，开启报警，作为报警提示音。

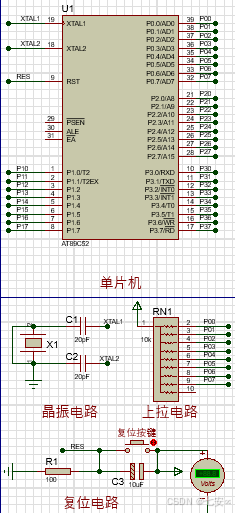

6、单片机最小系统

单片机最小系统为单片机正常运行的前提，分别为供电、晶振、复位三部分构成。
