技术分享:PCB工艺边定位孔制作标准

个别客供拼板工艺边定位孔很大,基本上同工艺边宽差不多大,容易断工艺边,特别是加在悬空位。

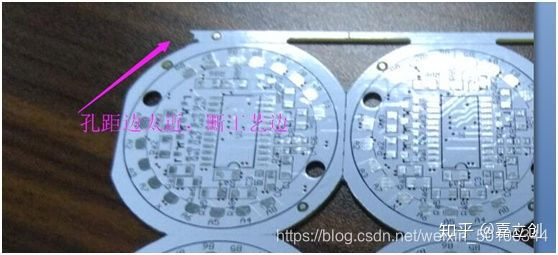

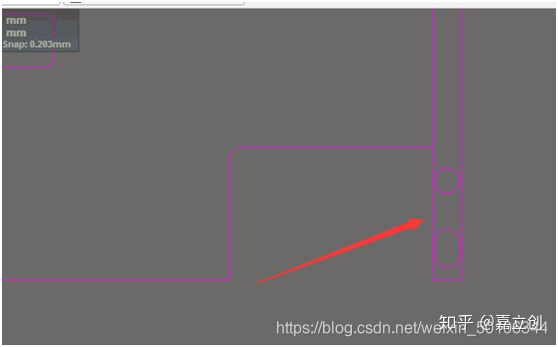

如下图,拼板工艺边宽4.5mm孔4mm 又是悬空的,容易导致断工艺边;如孔一定要那么大,那么建议工艺边改宽8mm以上才能避免断工艺边。
在这里插入图片描述
在这里插入图片描述

工程师们注意了!!!

为什么要加工艺边?加工艺边的目的是固定板子方便PCB成形定位及贴片厂机器贴片时用,其实对于我们来说不加工艺边更省钱,但没办法,要大规模生产就得用机器,用机器生产就得符合一定的标准。

工艺边常规一般是5mm宽度,定位孔是2mm的直径 光学定位点一般是1mm直径表贴焊盘。如您要3mm或4mm定位孔麻烦加宽工艺边,要考虑加完孔后是否有悬空位避免断工艺边。

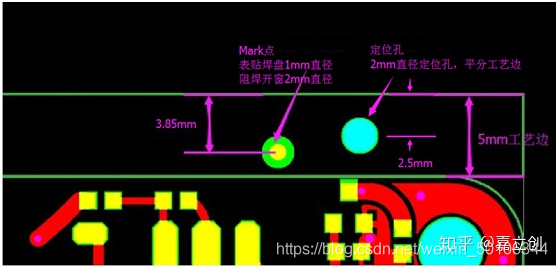

下图是正确加法,请参考:

在这里插入图片描述
