本文介绍了嘉立创PCB拼板邮票孔的制作规范，包括建议的孔数量、孔间距、板间距离以及孔的布局位置。强调了邮票孔间距至少为0.25mm至0.35mm以确保支撑，同时指出对于客户提供的不满足规范的设计，公司将进行调整但可能不一致。此外，如果只有图片无gerber文件，公司可能会对不规范部分进行优化，如邮票孔、连接位和间隙等。
嘉立创关于PCB拼板邮票孔制作规范：
-
邮票孔：建议5至8个0.60mm(直径）的孔为一排（要双排）为一组。
-

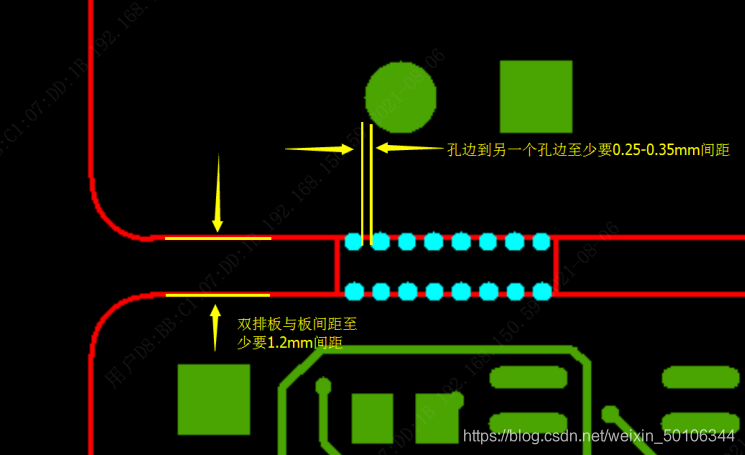

双排板与板之间至少要保证1.2mm以上间距(常规是1.6或2.0mm)。
-
孔边到另一个孔边间距至少要保证0.25mm至0.35mm（以保证有足够的支撑）。
-
建议邮票孔加在板框线的中心线或伸到板内1/3 ，如板边有线必需避开。
-
加完邮票孔，孔两边的外形一定要用直线或（弧线）连起来，便于走刀确定位置，以免多走刀。
关于客户提供邮票孔拼板等问题，做以下统一规范要求：
客户来的拼板文件中板边邮票孔间距不足0.25mm的我司将直接调到0.25mm以上处理（以保证间距有0.25至0.35mm）之间。（有足够的支撑才不会散落）

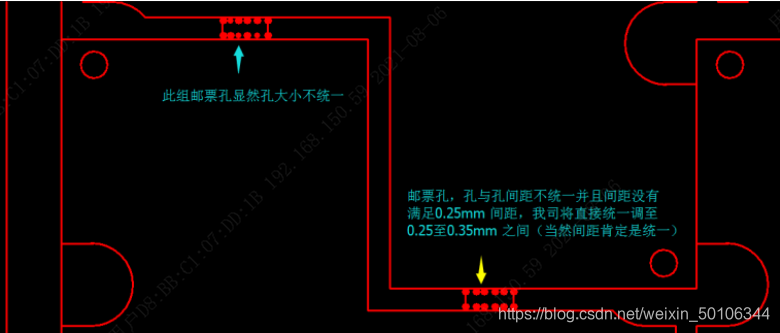

下图画的间距明显不均匀，有的0.3mm 有的0.4mm 有的0.1mm。为了保证拼板不散落我司CAM工程将自行优化间距以保证有0.25至0.35mm的间距。
此类情况不规范设计，因为涉及到要调整，所以不保证每次做的一模一样。
很难做到统一所以容易出现前后两批处理效果不一样的情况，请知悉！
