Allegro怎么导出封装库-library

最新推荐文章于 2025-09-07 11:19:51 发布
原创 最新推荐文章于 2025-09-07 11:19:51 发布 · 302 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #物联网 #iot #pcb工艺 #硬件工程

我想导出一个画好的板子里的所有器件封装，eg：项目test01.brd

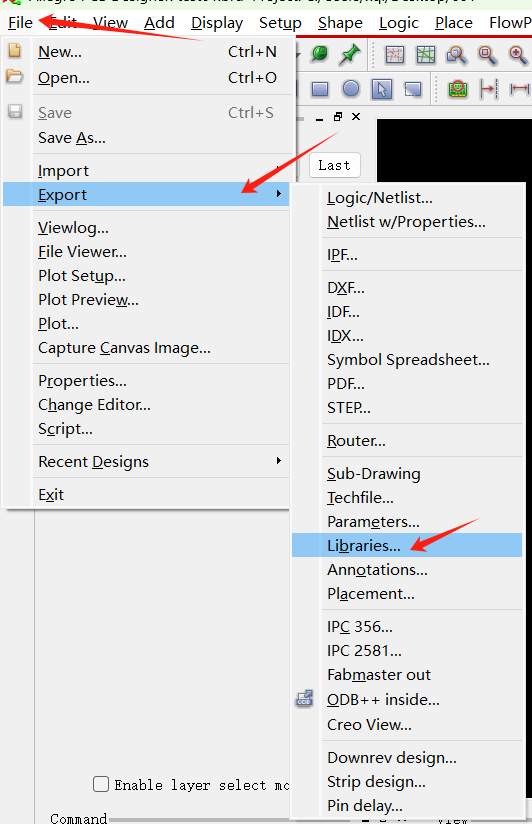

步骤：

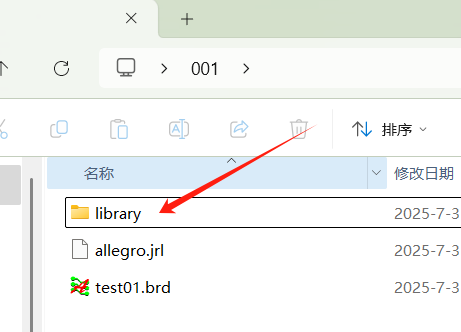

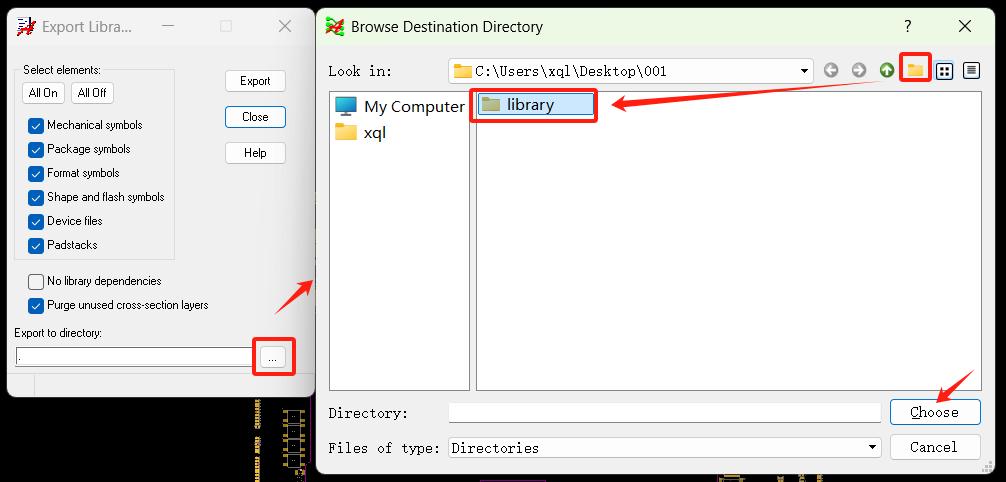

选择导出路径，新建一个文件夹，可以叫 library 或者 lib。

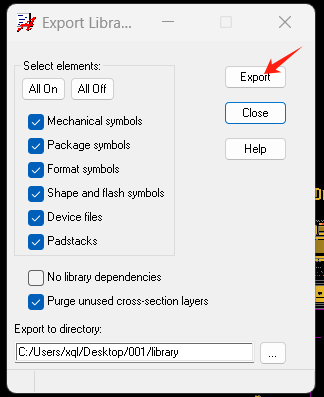

这板子里面涉及到的所有封装，就导出到我们建的这个library文件夹里面了
