什么是ETM？

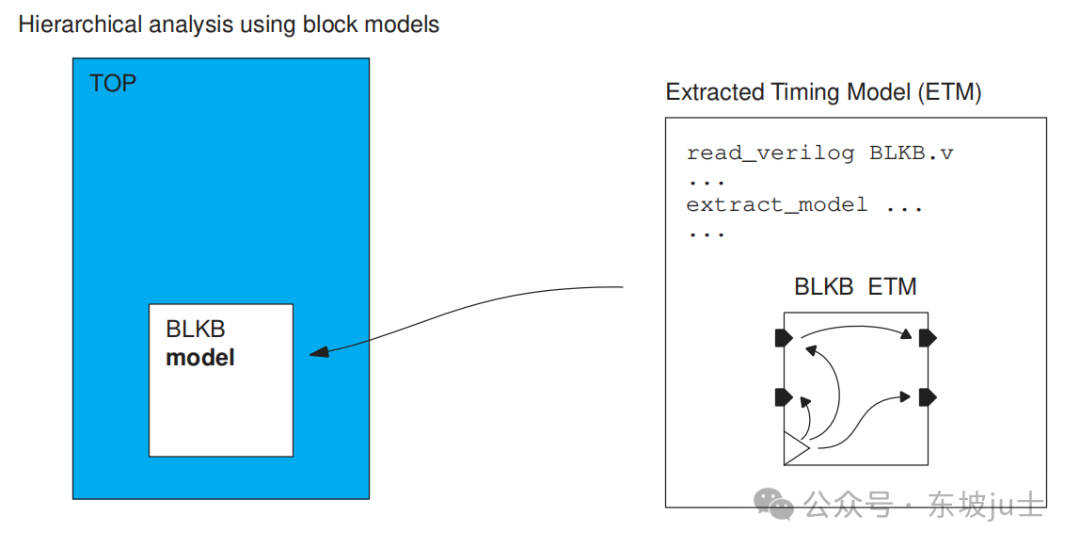

上一篇讲了 abstract  view，这次讲一下跟它相近的一种block model ETM，ETM (Extracted Timing Model ) 是一种包含block 时序信息的抽象模型，使用 extract_model 命令抽取。它会把每个port的timing信息都保留下来，block内部的各种信息不会保留，另外，还保留了clk to inport 的timing arc，如下图所示。

Owner做完block level后，去做top level时需要使用 block model，假如把一个block 看作一个 cell 的话，那么ETM 以及上面说的 abs view/ILM 就相当于这个cell 的lib 文件，里面能够看到这cell 边界的 timing/noise/power等信息。

例如出abstract  view时时可以把power 信息整出来的，需要设置:

set_scenario_status -leakage_power true -dynamic_power true [get_scenarios -filter active]set_app_options -name abstract.annotate_power -value true

怎么去生成ETM?

一般ETM 可以使用FC/ICC2/PT 产生，比较常用的工具时 PT，使用命令 extract_model ，可以使用-format 指定格式 .db/.lib，.db能过被大部分的S 家工具识别读取，但没法肉眼去看，如果你想肉眼去看或者使用第三方工具时可以存为 .lib

使用FC/ICC2 生成：

# Open the design, create a frame view, and set the PrimeTime optionsopen block.nlib:block.designcreate_frame <options> ;# extract_model needs Frame for library  preparationset_pt_options -pt_exec_path <> -work_dir ETM_work_dir \ -post_link_script <tcl script with extract_model*  variables> \# To use StarRC for Parasitic extractionset_app_options -name extract.starrc_mode -value trueset_starrc_options -config <starrc_config_file># Create the ETM and generate the ETM cell libraryextract_model

一般情况下，写出来的 ETM library 保存在：

• [pwd]/ETM_Lib_work_dir/block_name/label_name/ for labelled blocks

• [pwd]/ETM_Lib_work_dir/block_name/ for non-labelled blocks

    据我了解使用FC/ICC2 产生ETM 比较少见，正常都是使用PT 产生，网上有看到有人用ICC2 生成ETM 会有一些问题，ICC2产生的block的etm，clock pin的port_type属性是signal而不是clock，导致其CTS阶段没法正常长tree，另外报告report_delay_calculation -from block/output port -to receiver/IN，transition为0，在PT中使用模块的.v和.spef展开分析时序时 transition的违例非常多。所以这里推荐使用Library Manager的normal flow来替代etm moded flow。

使用PT 生成的准备工作与 流程比较多，留在下一篇来写......
