第 5 章 模拟调制系统
文章目录
调制简介
-
调制定义
调制:把消息信号搭载到载波的某个参数上
载波:某种高频周期性振荡信号,如正弦波。受调载波称为已调信号,含有消息信号特征
解调:调制的逆过程,从已调信号中恢复消息信号
-
调制目的
- 进行频谱搬移,匹配信道特性,减小天线尺寸
- 实现多路复用,提高信道利用率
- 改善系统性能(有效性、可靠性)
- 实现频率分配
-
调制分类
- 按调制信号 m(t) 的类型分
- 模拟调制
- 数字调制
- 按已调信号的频谱结构分
- 线性调制
- 非线性调制
- 按正弦载波的受调参量分
- 幅度调制
- 频率调制
- 相位调制
- 按载波信号 c(t) 的类型分
- 连续波调制
- 脉冲调制
- 按调制信号 m(t) 的类型分
-
本章研究的模拟调制方式:
——是以正弦信号 c ( t ) = A cos ( ω c t + φ ) c(t)=A\cos(\omega_ct+\varphi) c(t)=Acos(ωct+φ) 作为载波的
- 幅度调制(线性):AM、DSB、SSB、VSB
- 角度调制(非线性):FM、PM
相干解调与包络检波
-
相干解调
-

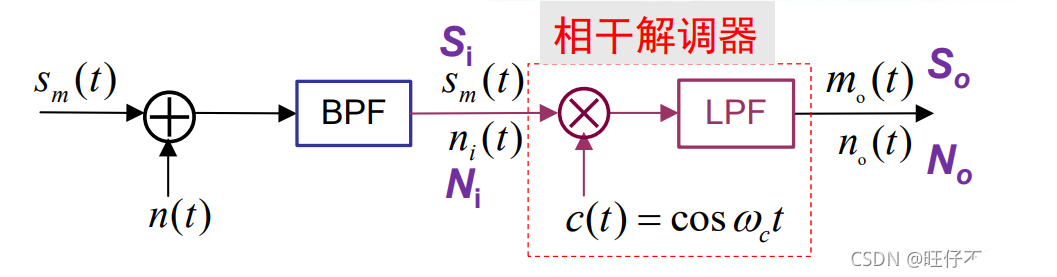

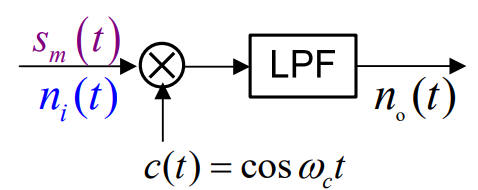

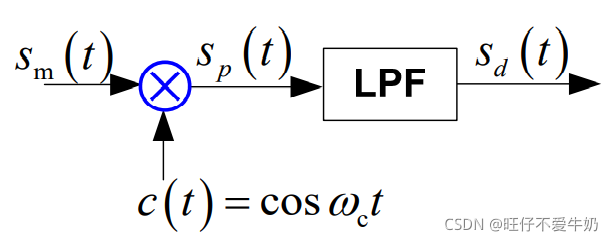

相干解调器的一般模型
-

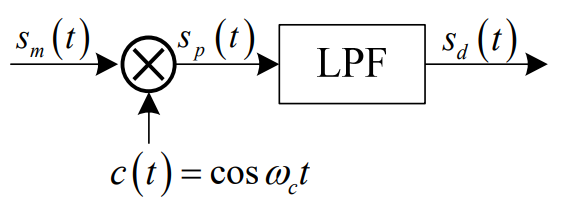

相干解调器原理:接收端必须提供与接收的已调载波严格同步(同频同相)的本地载波(称为相干载波),它与接收的已调信号相乘后,经低通滤波器取出低频分量,即可得到原始的基带调制信号
-
相干解调器性能分析
已调信号的一般表达式为
S m ( t ) = s I ( t ) cos ω c t + s Q ( t ) sin ω c t S_m(t)=s_I(t)\cos\omega_ct+s_Q(t)\sin\omega_ct Sm(t)=sI(t)cosωct+sQ(t)sinωct
与同频同相的相干载波 c(t) 相乘后,得
s p ( t ) = s m ( t ) cos ω c t = 1 2 s I ( t ) + 1 2 s I ( t ) cos 2 ω c t + 1 2 s Q ( t ) sin 2 ω c t s_p(t)=s_m(t)\cos\omega_ct\\ =\frac{1}{2}s_I(t)+\frac{1}{2}s_I(t)\cos2\omega_ct+\frac{1}{2}s_Q(t)\sin2\omega_ct sp(t)=sm(t)cosωct=21sI(t)+21sI(t)cos2ωct+21sQ(t)sin2ωct
经低通滤波器后,得到
s d ( t ) = 1 2 s I ( t ) s_d(t)=\frac{1}{2}s_I(t) sd(t)=21sI(t)
因为 s I ( t ) s_I(t) sI(t) 是 m(t) 通过一个全通滤波器 H I ( ω ) H_I(\omega) HI(ω) 后的结果,故上式中的 s d ( t ) s_d(t) sd(t) 就是解调输出,即
s d ( t ) = 1 2 s I ( t ) ∝ m ( t ) s_d(t)=\frac{1}{2}s_I(t)\propto m(t) sd(t)=21sI(t)∝m(t)
-
-
包络检波
-
适用条件:AM 信号,且要求 ∣ m ( t ) ∣ max ≤ A 0 |m(t)|_{\max}\leq A_0 ∣m(t)∣max≤A0
-

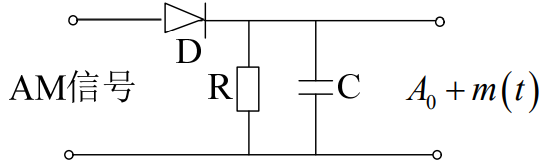

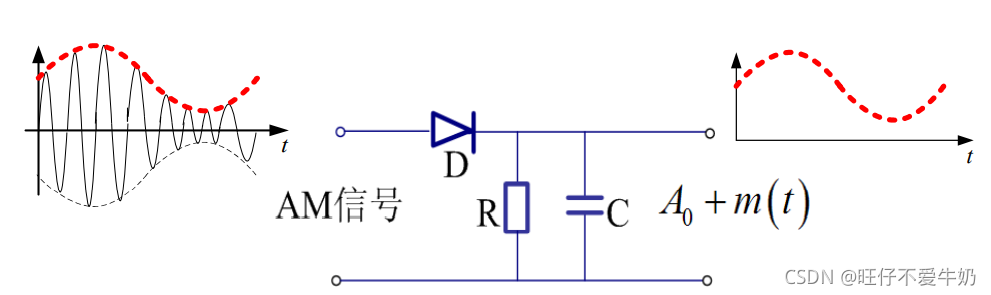

包络检波器结构:
通常由半波或全波整流器和低通滤波器组成。例如,
-
检波器的输出为 s d ( t ) = A 0 + m ( t ) s_d(t)=A_0+m(t) sd(t)=A0+m(t)
隔去直流后即可得到原信号 m(t)
-
5.1 幅度调制(线性调制)的原理
-
一般模型
S m ( t ) = [ m ( t ) cos ω c t ] ∗ h ( t ) S m ( ω ) = 1 2 [ M ( ω + ω c ) + M ( ω − ω c ) ] H ( ω ) S_m(t)=[m(t)\cos\omega_ct]*h(t)\\ S_m(\omega)=\frac{1}{2}[M(\omega+\omega_c)+M(\omega-\omega_c)]H(\omega) Sm(t)=[m(t)cosωct]∗h(t)Sm(ω)=21[M(ω+ωc)+M(ω−ωc)]H(ω)
5.1.1 常规 调幅(AM)
-

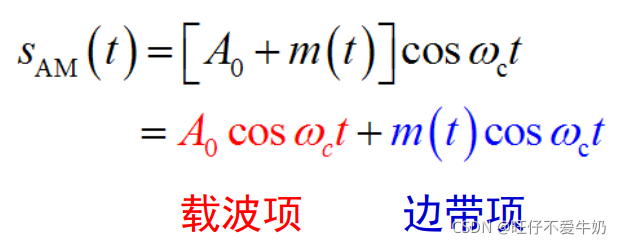

AM 表达式
条件: m ( t ) ‾ = 0 \overline{m(t)}=0 m(t)=0 和 ∣ m ( t ) ∣ max ≤ A 0 |m(t)|_{\max}\leq A_0 ∣m(t)∣max≤A0
S A M = π A 0 [ δ ( ω + ω c ) + δ ( ω − ω c ) ] + 1 2 [ M ( ω + ω c ) + M ( ω − ω c ) ] S_{AM}=\pi A_0[\delta(\omega+\omega_c)+\delta(\omega-\omega_c)]+\frac{1}{2}[M(\omega+\omega_c)+M(\omega-\omega_c)] SAM=πA0[δ(ω+ωc)+δ(ω−ωc)]+21[M(ω+ωc)+M(ω−ωc)] -

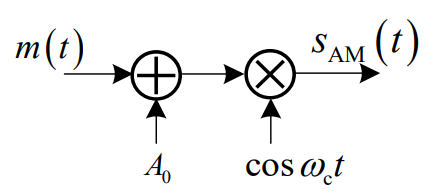

AM 调制器
-

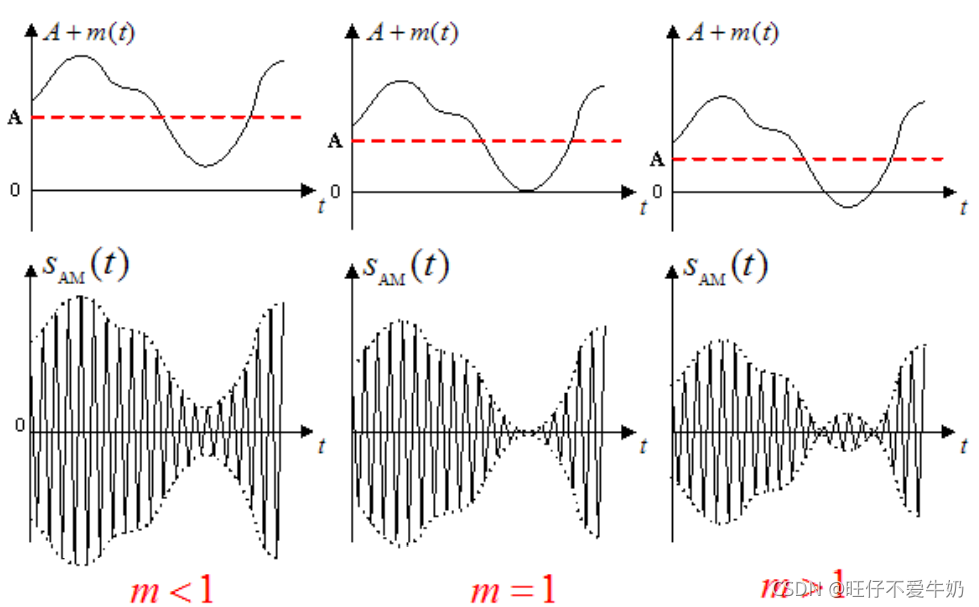

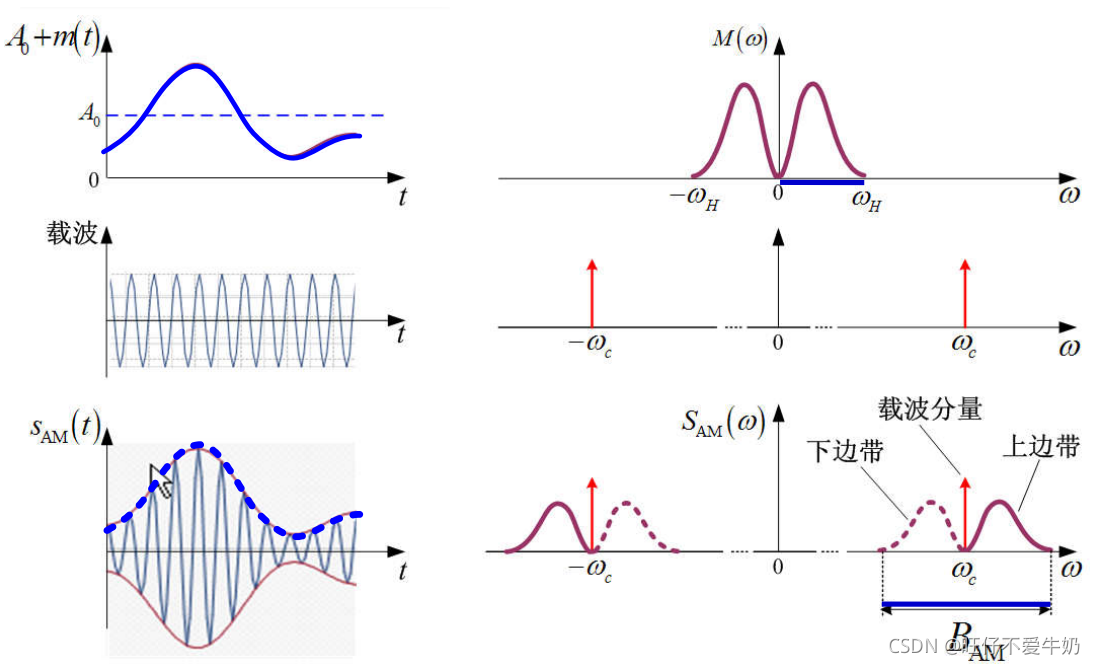

AM 波形和频谱
-
AM 信号的特点
-
∣ m ( t ) ∣ max ≤ A 0 |m(t)|_{\max}\leq A_0 ∣m(t)∣max≤A0 时,AM 波的包络正比于调制信号 m(t),故可采用包络检波
-
AM 的频谱由频谱分量、上边带和下边带组成
-
AM 传输带宽是调制信号带宽的两倍:
B A M = 2 f H B_{AM}=2f_H BAM=2fH -
AM 的优势在于接收机简单,广泛用于中短调幅广播
-
-
AM 信号的缺点
-

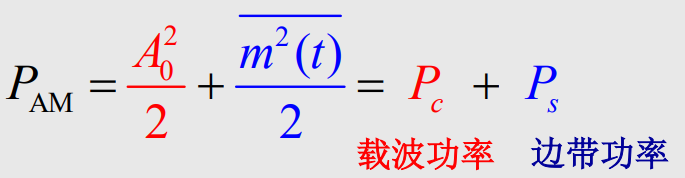

AM 信号功率:
-
调制效率(功率利用率):
η A M = P s P A M = m 2 ( t ) ‾ A 0 2 + m 2 ( t ) ‾ \eta_{AM}=\frac{P_s}{P_{AM}}=\frac{\overline{m^2(t)}}{A_0^2+\overline{m^2(t)}} ηAM=PAMPs=A02+m2(t)m2(t)
∵ ∣ m ( t ) ∣ max ≤ A 0 ∴ m 2 ( t ) ‾ ≤ A 0 2 \because |m(t)|_{\max}\leq A_0 \therefore\overline{m^2(t)}\leq A_0^2 ∵∣m(t)∣max≤A0∴m2(t)≤A02故 η A M ≤ 50 % \eta_{AM}\leq 50\% ηAM≤50%
AM 功率利用率低!
-
载波——不含有用信息,却“浪费”大部分的发射功率。当然 AM 正是利用这种“浪费”去换取解调的“便宜”,即包检。
-
边带——包含有用信息 m(t),满调幅时,边带功率最大
-
定义**调幅系数 m **(用百分比表示时,又称调幅度)——反映基带信号改变载波幅度的程度
m = ∣ m ( t ) ∣ max A 0 m=\frac{|m(t)|_{\max}}{A_0} m=A0∣m(t)∣max
m<1 正常调幅m>1 过调幅
m=1 临界状态,满调幅(100%)
设 m ( t ) = A m cos ω m t m(t)=A_m\cos\omega_mt m(t)=Amcosωmt (单音正弦),则 m 2 ( t ) ‾ = A m 2 / 2 \overline{m^2(t)}=A^2_m/2 m2(t)=Am2/2
η A M = A m 2 2 A 0 2 + A m 2 = A m 2 / A 0 2 2 + A m 2 / A 0 2 = m 2 2 + m 2 \eta_{AM}=\frac{A_m^2}{2A_0^2+A_m^2}=\frac{A_m^2/A_0^2}{2+A_m^2/A_0^2}=\frac{m^2}{2+m^2} ηAM=2A02+Am2Am2=2+Am2/A02Am2/A02=2+m2m2
当 m=1(满调幅)时,AM 调制效率的最大值仅为 1/3,可见,AM 的功率利用率很低
-
如何提高调制效率?——抑制载波!
-
-
5.1.2 双边带调制(DSB-SC)
-
DSB 表达式
s D S B ( t ) = m ( t ) cos ω c t s_{DSB}(t)=m(t)\cos\omega_ct sDSB(t)=m(t)cosωct
条件: m ( t ) ‾ = 0 \overline{m(t)}=0 m(t)=0
S D S B ( ω ) = 1 2 [ M ( ω + ω c ) + M ( ω − ω c ) ] S_{DSB}(\omega)=\frac{1}{2}[M(\omega+\omega_c)+M(\omega-\omega_c)] SDSB(ω)=21[M(ω+ωc)+M(ω−ωc)]
-
DSB 调制器
-

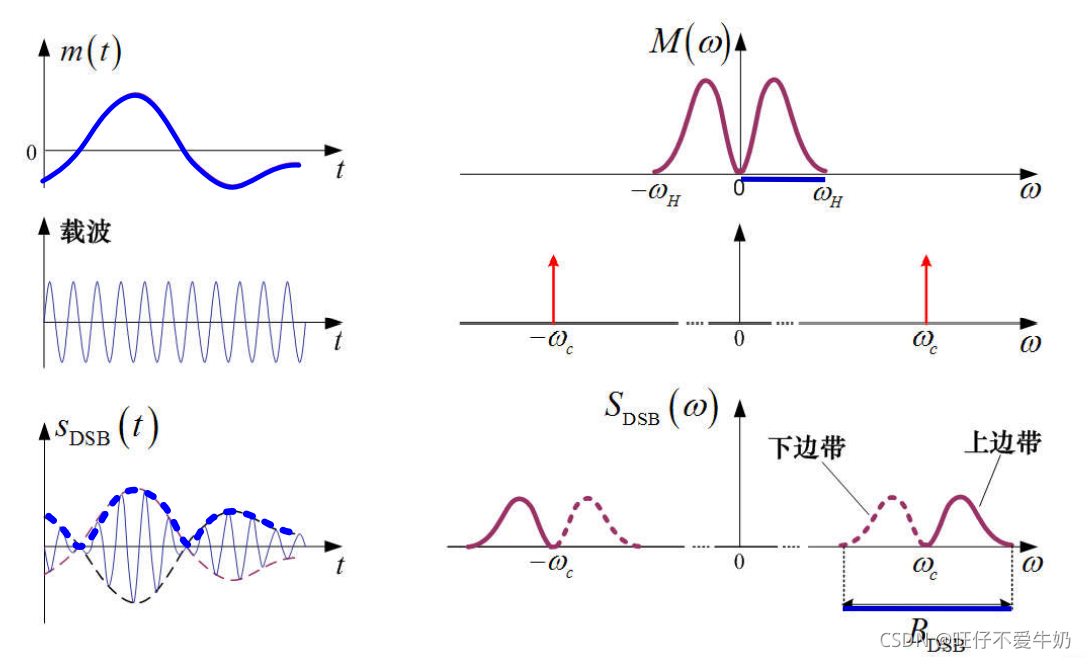

DSB 波形和频谱
-
DSB 信号的特点
- 包络不再与 m(t) 成正比;当 m(t) 改变符号时载波相位反转,故不能采用包络检波,需相干解调
- 无载频分量,只有上、下边带
- 带宽与 AM 的相同: B D S B = B A M = 2 f H B_{DSB}=B_{AM}=2f_H BDSB=BAM=2fH
- 调制效率100%,即功率利用率高
- 主要用作 SSB、VSB 的技术基础,调频立体声中的差信号调制等
5.1.3 单边带调制(SSB)
-
SSB 信号的产生
-

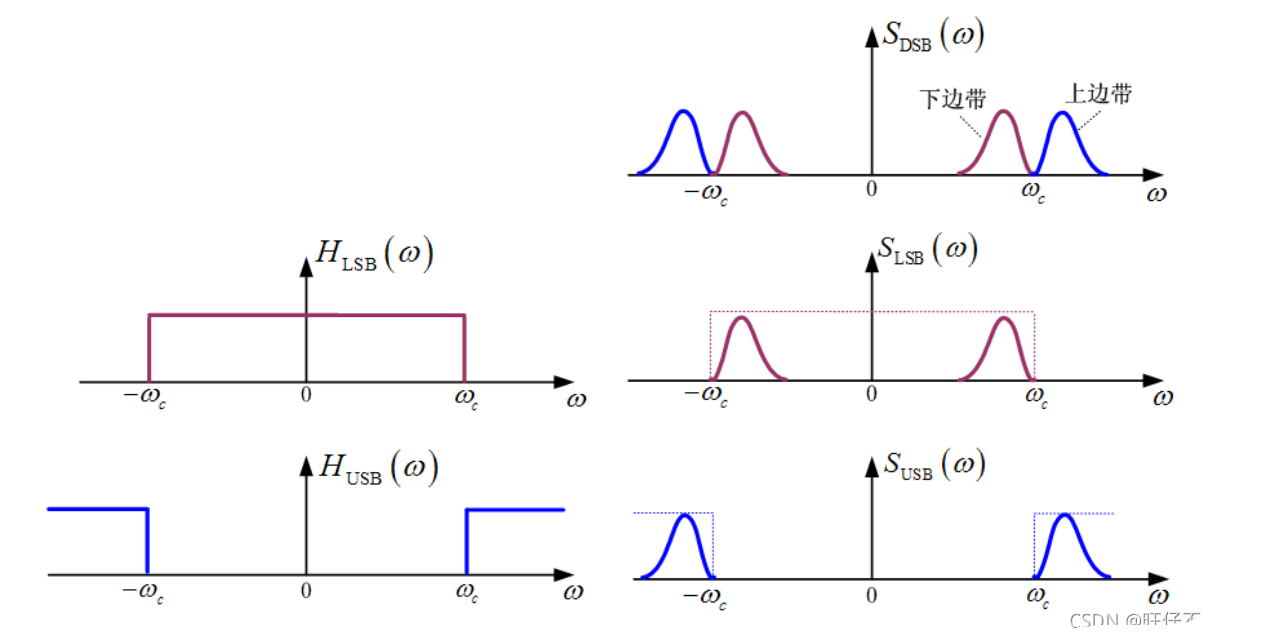

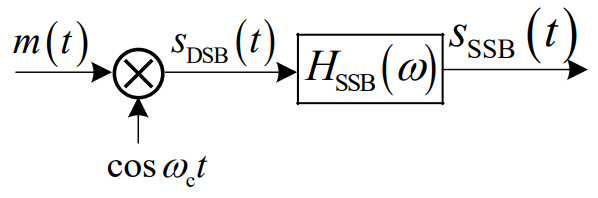

滤波法
原理:先形成 DSB 信号,边带滤波即得上或下边带信号
要求:滤波器 H S S B ( ω ) H_{SSB}(\omega) HSSB(ω) 在载频处具有陡峭的截止特性
边带滤波特性 H S S B ( ω ) H_{SSB}(\omega) HSSB(ω)
-
相移法
设 m ( t ) = A m cos ω m t m(t)=A_m\cos\omega_mt m(t)=Amcosωmt 载波 c ( t ) = cos ω c t c(t)=\cos\omega_ct c(t)=cosωct

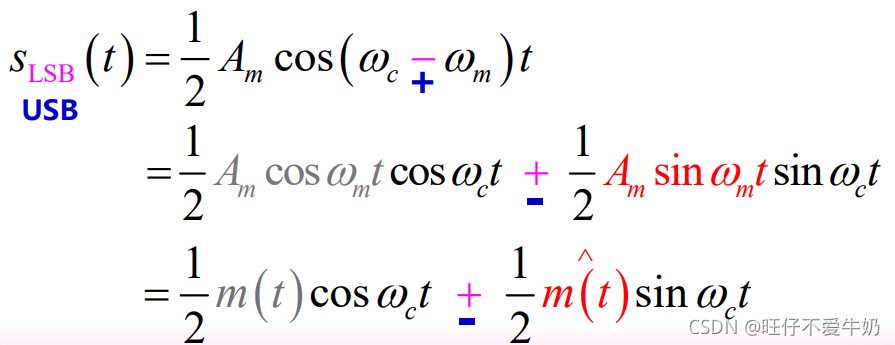

s D S B ( t ) = A m cos ω m t ⋅ cos ω c t = 1 2 A m cos ( ω c − ω m ) t + 1 2 A m cos ( ω c + ω m ) t s_{DSB}(t)=A_m\cos\omega_mt·\cos\omega_ct\\=\frac{1}{2}A_m\cos(\omega_c-\omega_m)t+\frac{1}{2}A_m\cos(\omega_c+\omega_m)t sDSB(t)=Amcosωmt⋅cosωct=21Amcos(ωc−ωm)t+21Amcos(ωc+ωm)t

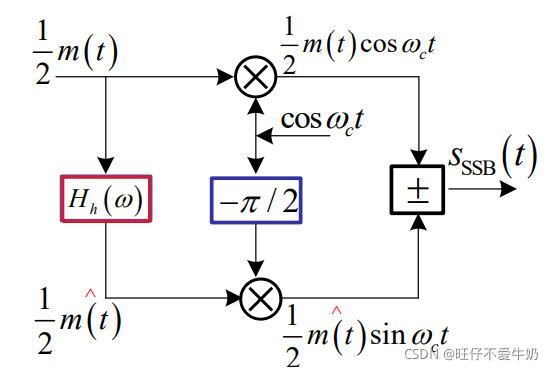

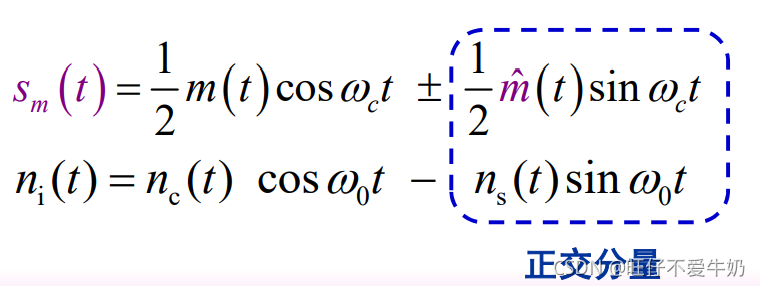

S S S B ( t ) = 1 2 m ( t ) cos ω c t ± 1 2 m ( t ) ^ sin ω c t + 下 边 带 − 上 边 带 S_{SSB}(t)=\frac{1}{2}m(t)\cos\omega_ct\ \pm\ \frac{1}{2}\hat{m(t)}\sin\omega_ct\\+下边带\\-上边带 SSSB(t)=21m(t)cosωct ± 21m(t)^sinωct+下边带−上边带
m ( t ) ^ \hat{m(t)} m(t)^ 是 m(t) 的希尔伯特变换
含义:幅度不变,相移 π / 2 \pi/2 π/2
传递函数:
H h ( ω ) = M ( ω ) ^ M ( ω ) = − j s g n ω s g n ω = { 1 , ω > 0 − 1 , ω < 0 H_h(\omega)=\frac{\hat{M(\omega)}}{M(\omega)}=-jsgn\ \omega\\ sgn\ \omega=\begin{cases} 1,\omega>0\\ -1,\omega<0 \end{cases} Hh(ω)=M(ω)M(ω)^=−jsgn ωsgn ω={1,ω>0−1,ω<0
要求: H h ( ω ) H_h(\omega) Hh(ω) 对 m(t) 的所有频率分量精确相移 π / 2 \pi/2 π/2
-
-
SSB 信号的特点
-
优点之一是频带利用率高。其传输带宽仅为 AM/DSB 的一半: B S S B = B A M / 2 = f H B_{SSB}=B_{AM}/2=f_H BSSB=BAM/2=fH
因此,在频率拥挤的通信场合获得了广泛应用,尤其在短波通信和多路载波电话中占有重要的地位
-
优点之二是低功耗特性,因为不需传送载波和另一个边带而节省了功率。这一点对于移动通信系统尤为重要
-
缺点是设备较复杂,存在技术难点。也需相干解调
-
5.1.4 残留边带调制(VSB)
——介于 SSB 与 DSB 之间的折中方案
-

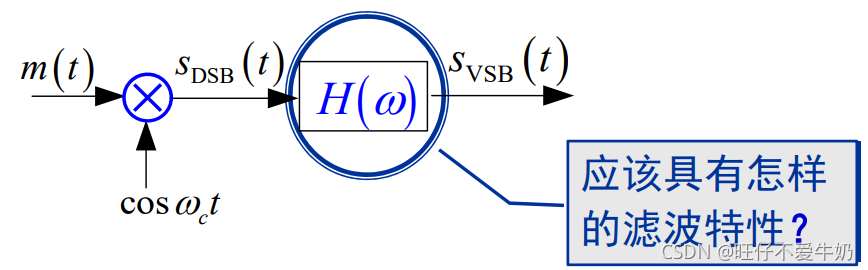

VSB 信号的产生
-
VSB 信号的解调

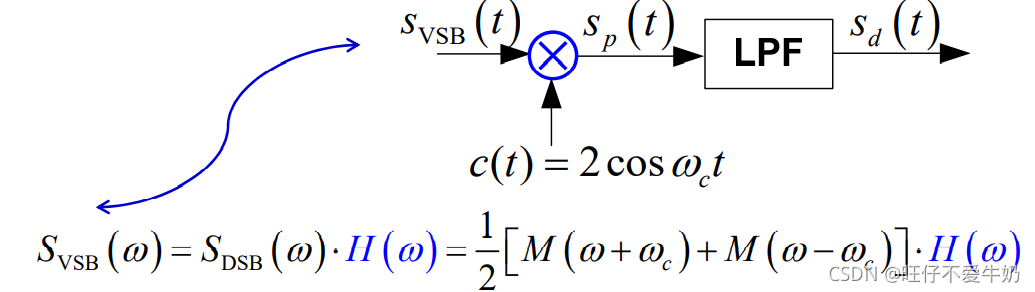

相乘: s p ( t ) = s V S B ( t ) ⋅ 2 cos ω c t s_p(t)=s_{VSB}(t)·2\cos\omega_ct sp(t)=sVSB(t)⋅2cosωct
S p ( ω ) = S V S B ( ω + ω c ) + S V S B ( ω − ω c ) S_p(\omega)=S_{VSB}(\omega+\omega_c)+S_{VSB}(\omega-\omega_c) Sp(ω)=SVSB(ω+ωc)+SVSB(ω−ωc)
S p ( ω ) = 1 2 [ M ( ω + 2 ω c ) + M ( ω ) ] H ( ω + ω c ) + 1 2 [ M ( ω ) + M ( ω − 2 ω c ) ] H ( ω − ω c ) S_p(\omega)=\frac{1}{2}[M(\omega+2\omega_c)+M(\omega)]H(\omega+\omega_c)+\frac{1}{2}[M(\omega)+M(\omega-2\omega_c)]H(\omega-\omega_c) Sp(ω)=21[M(ω+2ωc)+M(ω)]H(ω+ωc)+21[M(ω)+M(ω−2ωc)]H(ω−ωc)
LPF——解调输出:
S d ( ω ) = 1 2 M ( ω ) [ H ( ω + ω c ) + H ( ω − ω c ) ] S_d(\omega)=\frac{1}{2}M(\omega)[H(\omega+\omega_c)+H(\omega-\omega_c)] Sd(ω)=21M(ω)[H(ω+ωc)+H(ω−ωc)]
若要无失真恢复 m(t),VSB 滤波器的传输函数必须满足:
H ( ω + ω c ) + H ( ω − ω c ) = 常 数 , ∣ ω ∣ ≤ ω H H(\omega+\omega_c)+H(\omega-\omega_c)=常数,|\omega|\leq \omega_H H(ω+ωc)+H(ω−ωc)=常数,∣ω∣≤ωH

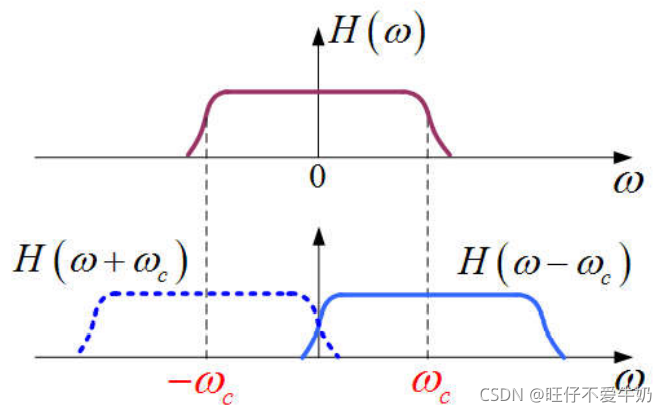

含义:在载频处具有互补对称特性 -

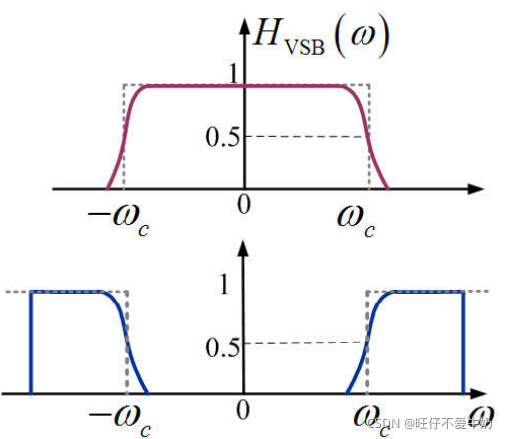

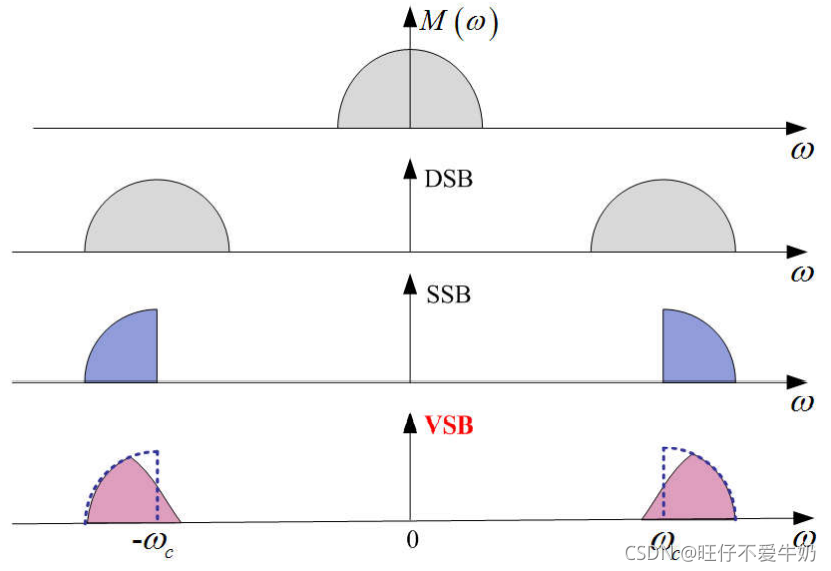

残留边带滤波器的几何解释:
H ( ω + ω c ) + H ( ω − ω c ) = 常 数 , ∣ ω ∣ ≤ ω H H(\omega+\omega_c)+H(\omega-\omega_c)=常数,|\omega|\leq \omega_H H(ω+ωc)+H(ω−ωc)=常数,∣ω∣≤ωH
-
VSB 信号的特点
-
仅比 SSB 所需带宽有很小的增加,却换来了电路的简单
f H < B V S B < 2 f H f_H<B_{VSB}<2f_H fH<BVSB<2fH -
应用:商业电视广播中的电视信号传输等
-
5.1.5 线性调制(幅度调制)的一般模型
-

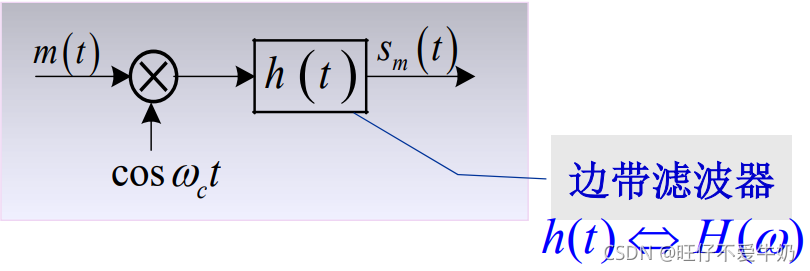

滤波法
h ( t ) ⟺ H ( ω ) h(t)\Longleftrightarrow H(\omega) h(t)⟺H(ω)

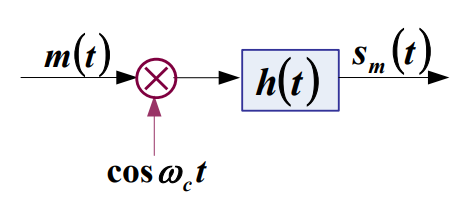

s m ( t ) = [ m ( t ) cos ω c t ] ∗ h ( t ) s_m(t)=[m(t)\cos\omega_ct]*h(t) sm(t)=[m(t)cosωct]∗h(t)
S m ( ω ) = 1 2 [ M ( ω + ω c ) + M ( ω − ω c ) ] H ( ω ) S_m(\omega)=\frac{1}{2}[M(\omega+\omega_c)+M(\omega-\omega_c)]H(\omega) Sm(ω)=21[M(ω+ωc)+M(ω−ωc)]H(ω)
-

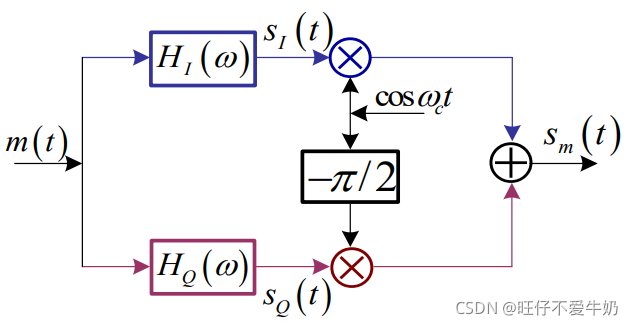

相移法
5.1.6 相干解调与包络检波
-
相干解调
适用:AM、DSB、SSB、VSB
特点:无门限效应
要求:载波同步
-
包络检波
适用:AM 信号
优势:简单、无需载波同步
要求: ∣ m ( t ) ∣ max ≤ A 0 |m(t)|_{\max}\leq A_0 ∣m(t)∣max≤A0
-

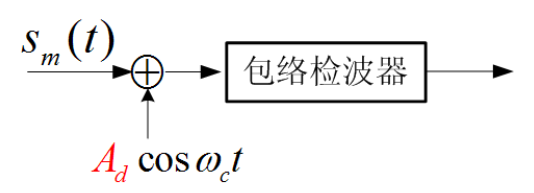

插入载波包络检波法
适用:DSB、SSB 或 VSB 等抑制载波的已调信号
原理:将这些信号插入恢复载波,使之成为或近似为 AM 信号,然后用包络检波器恢复出 m(t)
要求: A d A_d Ad 很大,载波同步
方法:发端/收端插入载波
5.2 线性调制系统的抗噪声性能
5.2.1 模型与指标
-

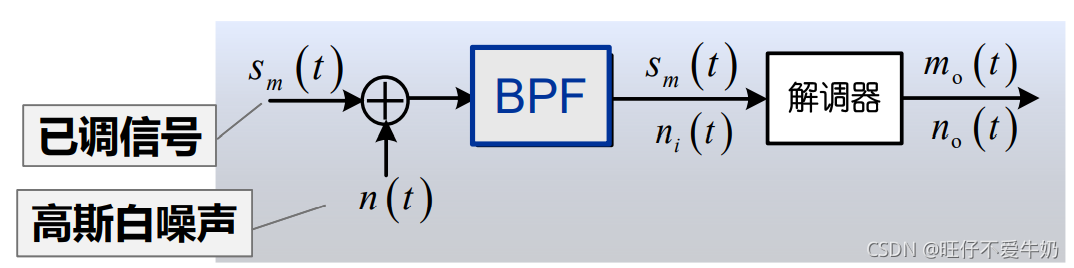

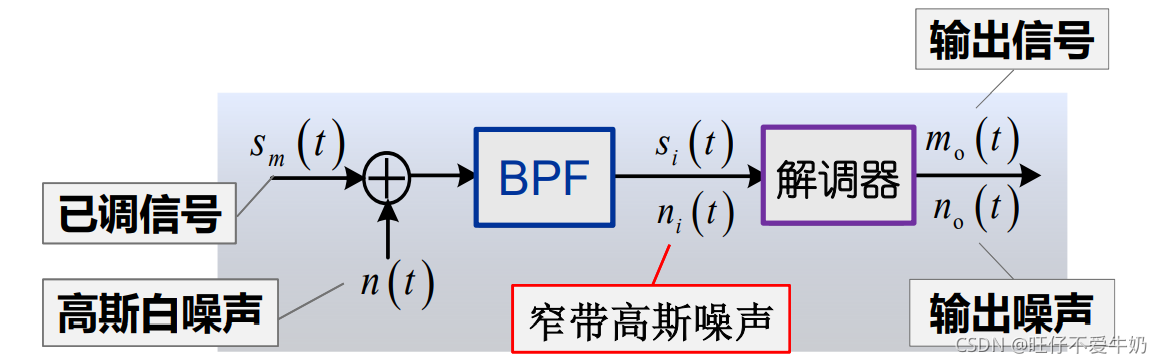

分析模型

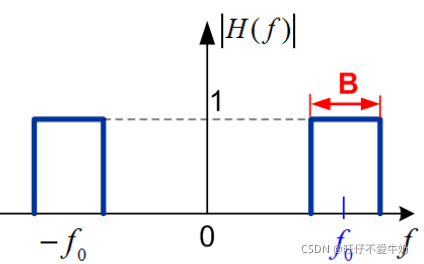

B 和 f 0 f_0 f0 取决于已调信号的频谱
DSB 信号: B = 2 f H f 0 = f c B=2f_H\ \ \ f_0=f_c B=2fH f0=fc
SSB 信号: B = f H f 0 = f c ± f H / 2 B=f_H\ \ \ f_0=f_c\pm f_H/2 B=fH f0=fc±fH/2

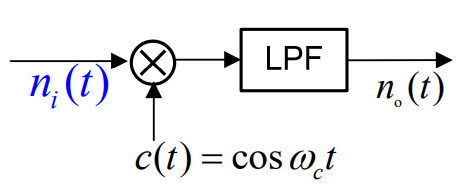

n i ( t ) = n c ( t ) cos ω 0 t − n s ( t ) sin ω 0 t n i 2 ( t ) ‾ = n c 2 ( t ) ‾ = n s 2 ( t ) ‾ = N i = n 0 B n_i(t)=n_c(t)\cos\omega_0t-n_s(t)\sin\omega_0t\\ \overline{n_i^2(t)}=\overline{n_c^2(t)}=\overline{n_s^2(t)}=N_i=n_0B ni(t)=nc(t)cosω0t−ns(t)sinω0tni2(t)=nc2(t)=ns2(t)=Ni=n0B
-
性能指标
输出信噪比: S o N o = m o 2 ( t ) ‾ n o 2 ( t ) ‾ \frac{S_o}{N_o}=\frac{\overline{m_o^2(t)}}{\overline{n_o^2(t)}} NoSo=no2(t)mo2(t)
制度增益: G = S o / N o S i / N i G=\frac{S_o/N_o}{S_i/N_i} G=Si/NiSo/No
S i N i = s i 2 ( t ) ‾ n i 2 ( t ) ‾ \frac{S_i}{N_i}=\frac{\overline{s_i^2(t)}}{\overline{n_i^2(t)}} NiSi=ni2(t)si2(t)

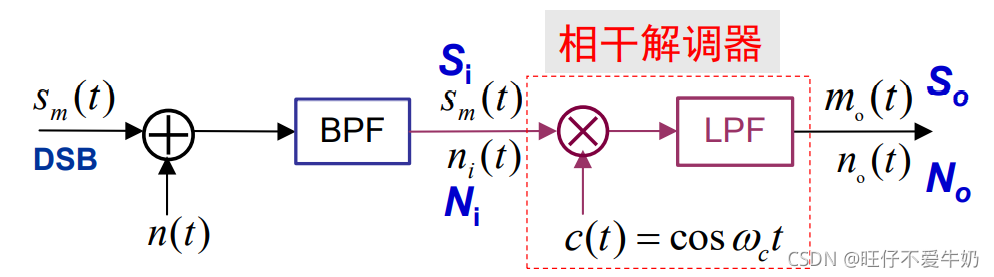

5.2.2 DSB-相干解调系统的抗噪声性能
s m ( t ) = m ( t ) cos ω c t s_m(t)=m(t)\cos\omega_ct sm(t)=m(t)cosωct
∴ S i = s m 2 ( t ) ‾ = [ m ( t ) cos ω c t ] 2 ‾ = 1 2 m 2 ( t ) ‾ \therefore S_i=\overline{s_m^2(t)}=\overline{[m(t)\cos\omega_ct]^2}=\frac{1}{2}\overline{m^2(t)} ∴Si=sm2(t)=[m(t)cosωct]2=21m2(t)
m o ( t ) = 1 2 m ( t ) m_o(t)=\frac{1}{2}m(t) mo(t)=21m(t)
∴
S
o
=
m
o
2
(
t
)
‾
=
1
4
m
2
(
t
)
‾
\therefore S_o=\overline{m_o^2(t)}=\frac{1}{4}\overline{m^2(t)}
∴So=mo2(t)=41m2(t)
S
i
=
1
2
m
2
(
t
)
‾
N
i
=
n
0
B
S
o
=
1
4
m
2
(
t
)
‾
N
o
=
1
4
N
i
G
D
S
B
=
2
即
S
o
N
o
=
2
S
i
N
i
S_i=\frac{1}{2}\overline{m^2(t)}\\ N_i=n_0B\\ S_o=\frac{1}{4}\overline{m^2(t)}\\ N_o=\frac{1}{4}N_i\\ G_{DSB}=2\\ 即\frac{S_o}{N_o}=2\frac{S_i}{N_i}
Si=21m2(t)Ni=n0BSo=41m2(t)No=41NiGDSB=2即NoSo=2NiSi

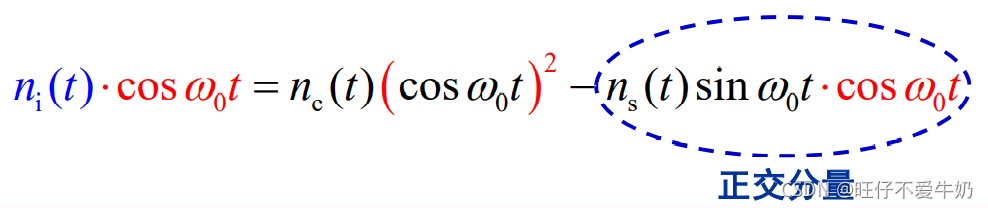

原因:相干解调将 n i ( t ) n_i(t) ni(t) 中的正交分量抑制掉,从而使信噪比改善 1 倍
5.2.3 SSB
S
i
=
1
4
m
2
(
t
)
‾
N
i
=
n
0
B
S
o
=
1
16
m
2
(
t
)
‾
N
o
=
1
4
N
i
G
S
S
B
=
1
即
S
o
N
o
=
S
i
N
i
S_i=\frac{1}{4}\overline{m^2(t)}\\ N_i=n_0B\\ S_o=\frac{1}{16}\overline{m^2(t)}\\ N_o=\frac{1}{4}N_i\\ G_{SSB}=1\\ 即\frac{S_o}{N_o}=\frac{S_i}{N_i}
Si=41m2(t)Ni=n0BSo=161m2(t)No=41NiGSSB=1即NoSo=NiSi
原因:相干解调抑制正交分量(无论信号还是噪声)
能否说:DSB 系统的抗噪声性能优于 SSB 系统呢?
在相同的 S i , n 0 , f H S_i,n_0,f_H Si,n0,fH 条件下: ( S o N o ) D S B = ( S o N o ) S S B (\frac{S_o}{N_o})_{DSB}=(\frac{S_o}{N_o})_{SSB} (NoSo)DSB=(NoSo)SSB
∴ \therefore ∴ DSB 和 SSB 的抗噪声性能相同

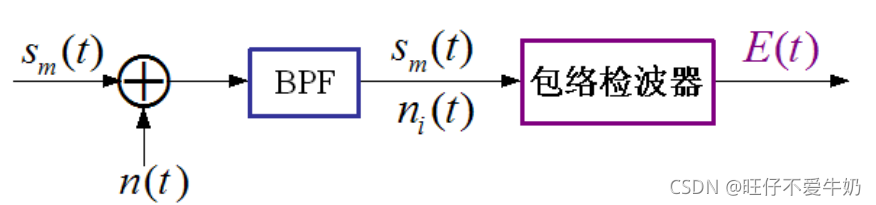

5.2.4 AM-包络检波系统的抗噪声性能
检波输出:
E
(
t
)
=
[
A
0
+
m
(
t
)
+
n
c
(
t
)
]
2
+
n
s
2
(
t
)
E(t)=\sqrt{[A_0+m(t)+n_c(t)]^2+n_s^2(t)}
E(t)=[A0+m(t)+nc(t)]2+ns2(t)
-
大信噪比时:
G A M = 2 m 2 ( t ) ‾ A 0 2 + m 2 ( t ) ‾ ⟶ 单音正弦 100 % G A M = 2 3 G_{AM}=\frac{2\overline{m^2(t)}}{A_0^2+\overline{m^2(t)}}\stackrel{100\%}{\underset{\text{单音正弦}}{\longrightarrow}}G_{AM}=\frac{2}{3} GAM=A02+m2(t)2m2(t)单音正弦⟶100%GAM=32 -

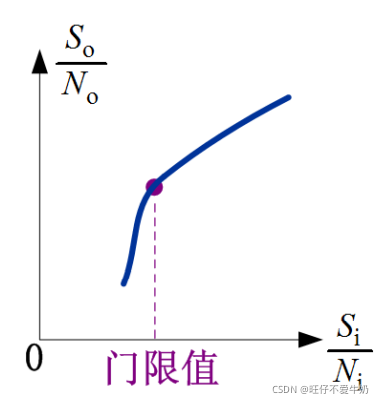

小信噪比时:门限效应
原因:包络检波器的非线性解调作用
5.3 非线性调制(角度调制)原理
- 概述
- 角度调制:FM 和 PM 的总称
- 载波的幅度恒定,而频率或相位受调制
- 属于非线性调制
- 抗噪声性能优于幅度调制——优势
5.3.1 角度调制的基本概念
-
角调信号一般表达式
s m ( t ) = A cos [ ω c t + φ ( t ) ] s_m(t)=A\cos{[\omega_ct+\varphi(t)]}\\ sm(t)=Acos[ωct+φ(t)]
A-载波的恒定振幅
[ ω c t + φ ( t ) ] [\omega_ct+\varphi(t)] [ωct+φ(t)] - 已调信号的瞬时相位 φ ( t ) \varphi(t) φ(t) - 相对于 ω c t \omega_ct ωct 的瞬时相位偏移
[ ω c + d φ ( t ) / d t ] [\omega_c+d\varphi(t)/dt] [ωc+dφ(t)/dt] - 已调信号的瞬时角频率
d φ ( t ) / d t d\varphi(t)/dt dφ(t)/dt - 相对于 ω c \omega_c ωc 的瞬时角频偏
角调信号: s m ( t ) = A cos [ ω c t + φ ( t ) ] s_m(t)=A\cos{[\omega_ct+\varphi(t)]} sm(t)=Acos[ωct+φ(t)]
PM: φ ( t ) = K p m ( t ) \varphi(t)=K_pm(t) φ(t)=Kpm(t) K p = r a d / V K_p=rad/V Kp=rad/V
s P M ( t ) = A cos [ ω c t + K p m ( t ) ] s_{PM}(t)=A\cos{[\omega_ct+K_pm(t)]} sPM(t)=Acos[ωct+Kpm(t)]
FM: d φ ( t ) d t = K f m ( t ) \frac{d\varphi(t)}{dt}=K_fm(t) dtdφ(t)=Kfm(t) K f = r a d / ( s ⋅ V ) K_f=rad/(s·V) Kf=rad/(s⋅V)
s F M ( t ) = A cos [ ω c t + K f ∫ m ( τ ) d τ ] s_{FM}(t)=A\cos{[\omega_ct+K_f\int m(\tau)d\tau]} sFM(t)=Acos[ωct+Kf∫m(τ)dτ] -
PM 与 FM 的关系
- PM 是相位偏移随 m(t) 作线性变化
- FM 是相位偏移随 m(t) 的积分作线性变化
5.3.3 宽带 调频
s F M ( t ) = A cos [ ω c t + K f ∫ m ( τ ) d τ ] d φ ( t ) d t = K f m ( t ) φ ( t ) = K f ∫ m ( τ ) d τ s_{FM}(t)=A\cos{[\omega_ct+K_f\int m(\tau)d\tau]}\\ \frac{d\varphi(t)}{dt}=K_fm(t)\\ \varphi(t)=K_f\int m(\tau)d\tau sFM(t)=Acos[ωct+Kf∫m(τ)dτ]dtdφ(t)=Kfm(t)φ(t)=Kf∫m(τ)dτ
若最大瞬时相位偏移满足:
∣
K
f
∫
m
(
t
)
d
t
∣
m
a
x
≪
π
6
(
或
0.5
)
|K_f\int m(t)dt|_{max}\ll\frac{\pi}{6}(或0.5)
∣Kf∫m(t)dt∣max≪6π(或0.5)
则为窄带调频(NBFM);否则宽带调频(WBFM)
-
单音调频 FM
设 m ( t ) = A m cos ω m t m(t)=A_m\cos\omega_mt m(t)=Amcosωmt,则 d φ ( t ) d t = K f A m cos ω m t \frac{d\varphi(t)}{dt}=K_fA_m\cos\omega_mt dtdφ(t)=KfAmcosωmt
K f A m K_fA_m KfAm ——最大角频偏 Δ ω \Delta \omega Δω
φ ( t ) = K f A m ∫ cos ω m t d t = K f A m ω m sin ω m t = m f sin ω m t \varphi(t)=K_fA_m\int \cos\omega_mtdt=\frac{K_fA_m}{\omega_m}\sin\omega_mt=m_f\sin\omega_mt φ(t)=KfAm∫cosωmtdt=ωmKfAmsinωmt=mfsinωmt
单音调频信号: s F M ( t ) = A cos [ ω c t + m f sin ω m t ] s_{FM}(t)=A\cos{[\omega_ct+m_f\sin\omega_mt]} sFM(t)=Acos[ωct+mfsinωmt]
m f m_f mf ——最大相位偏移
m f = K f A m ω m = Δ ω ω m = Δ f f m m_f=\frac{K_fA_m}{\omega_m}=\frac{\Delta\omega}{\omega_m}=\frac{\Delta f}{f_m} mf=ωmKfAm=ωmΔω=fmΔf
——调频指数
Δ f = m f f m = Δ ω 2 π Δ ω = K f A m ω m = 2 π f m \Delta f=m_ff_m=\frac{\Delta \omega}{2\pi}\\ \Delta \omega=K_fA_m\\ \omega_m=2\pi f_m Δf=mffm=2πΔωΔω=KfAmωm=2πfm -
FM 信号的频谱与带宽
讨论—— FM 频谱和传输带宽
-
载频分量 ω c \omega_c ωc 和无数多对边频 ω c ± n ω m \omega_c\pm n\omega_m ωc±nωm(分布在 ω c \omega_c ωc 两侧)
-
边频幅度 A J n ( m f ) AJ_n(m_f) AJn(mf) 随着 n 的增大而逐渐减小
-
工程上,保留上、下边频分量共有 2 n = 2 ( m f + 1 ) 2n=2(m_f+1) 2n=2(mf+1) 个;相邻边频之间的频率间隔为 f m f_m fm,所以 FM 带宽近似为:
B F M = 2 ( m f + 1 ) f m = 2 ( Δ f + f m ) B_{FM}=2(m_f+1)f_m=2(\Delta f+f_m) BFM=2(mf+1)fm=2(Δf+fm)
m f ≪ 1 m_f\ll1 mf≪1 时: B F M ≈ 2 f m B_{FM}\approx 2f_m BFM≈2fm ——窄带调频(NBFM)m f ≫ 1 m_f\gg1 mf≫1 时: B F M ≈ 2 Δ f B_{FM}\approx 2\Delta f BFM≈2Δf ——宽带调频(WBFM)
推广:
对于多音或任意带限调制信号时的 FM 信号:
B F M = 2 ( m f + 1 ) f m = 2 ( Δ f + f m ) f m — — 调 制 信 号 的 最 高 频 率 B_{FM}=2(m_f+1)f_m=2(\Delta f+f_m)\\ f_m——调制信号的最高频率 BFM=2(mf+1)fm=2(Δf+fm)fm——调制信号的最高频率 -
-
FM 信号的功率分配

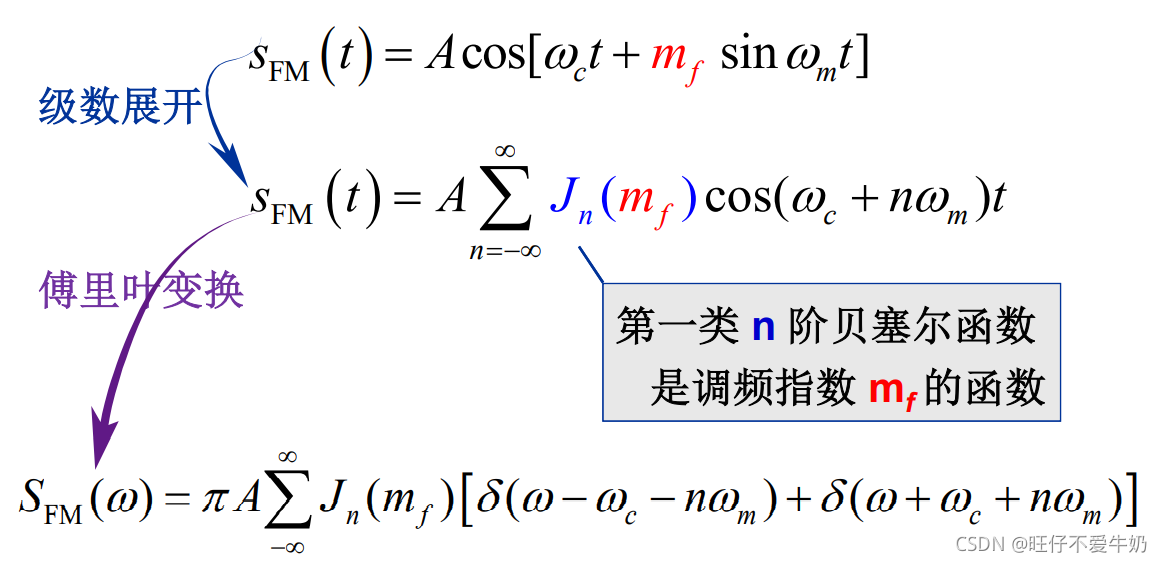

s F M ( t ) = A ∑ n = − ∞ ∞ J n ( m f ) cos ( ω c + n ω m ) t P F M = s F M 2 ( t ) ‾ = A 2 2 ∑ n = − ∞ ∞ J n 2 ( m f ) = A 2 2 = P c — — 载 波 功 率 s_{FM}(t)=A\sum_{n=-\infty}^{\infty}J_n(m_f)\cos(\omega_c+n\omega_m)t\\ P_{FM}=\overline{s_{FM}^2(t)}=\frac{A^2}{2}\sum_{n=-\infty}^{\infty}J_n^2(m_f)=\frac{A^2}{2}=Pc\ \ \ ——载波功率 sFM(t)=An=−∞∑∞Jn(mf)cos(ωc+nωm)tPFM=sFM2(t)=2A2n=−∞∑∞Jn2(mf)=2A2=Pc ——载波功率
调制后总的功率不变,只是重新分配,而功率分配的比例与调频指数 m f m_f mf 有关 -
FM 的特点 优势 应用
- 包络恒定
- 频偏随调制信号 m(t) 作线性变化
- 相偏随消息信号 m(t) 的积分作线性变化
- 带宽与 m(t) 的带宽和 m f m_f mf 有关,比 AM 带宽大 ( m f + 1 ) (m_f+1) (mf+1) 倍
优势:抗噪声能力强
代价:占用较大的信道带宽,因而频谱利用率较低
应用:要求高质量或信道噪声大的场合,例如:调频广播,电视伴音,卫星通信,移动通信,微波通信和蜂窝电话等系统中

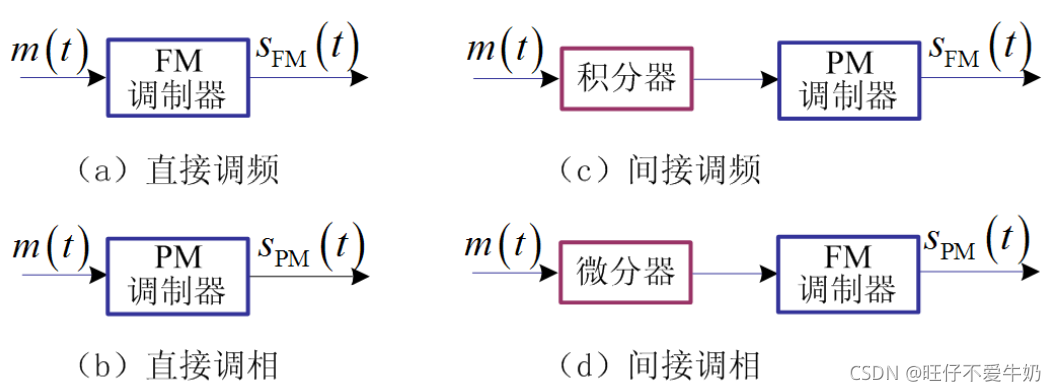

5.3.4 调频信号的产生与解调
-
调频信号的产生
-
直接法

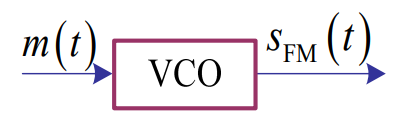

原理:调制电压控制振荡器的频率:
ω i ( t ) = ω 0 + K f m ( t ) \omega_i(t)=\omega_0+K_fm(t) ωi(t)=ω0+Kfm(t)
优点:电路简单、可获得较大的频偏缺点:频率稳定度不高,可采用 PLL 调频器进行改进
-
间接法

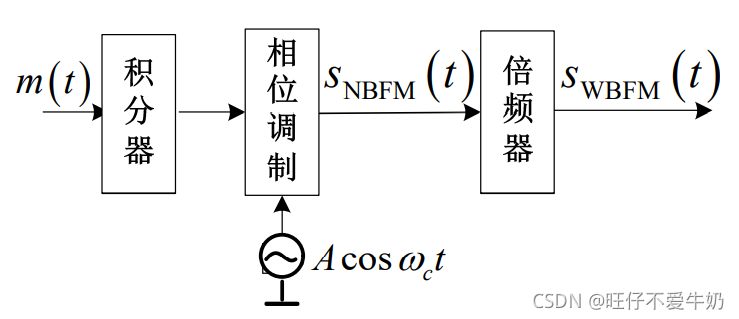

原理:积分 → \rightarrow → 调相(NBFM) → \rightarrow → n 次倍频 → \rightarrow → WBFM
优点:频率稳定度好
缺点:需要多次倍频和混频,因此电路较复杂
-
-
调频信号的解调
-

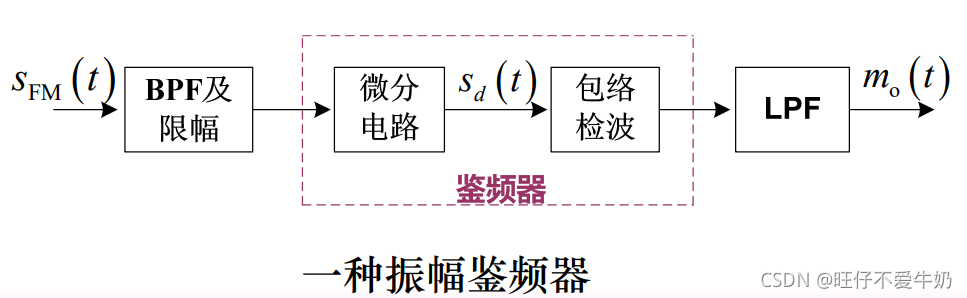

非相干解调——鉴频器
适用:NBFM 和 WBFM
思路:完成频率~电压的转换,即:

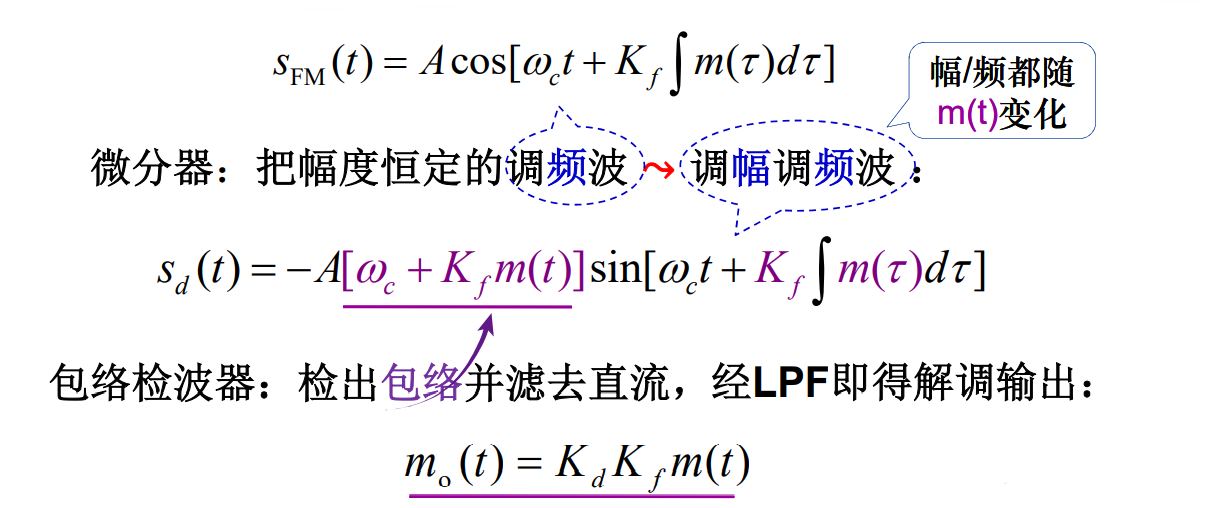

s F M ( t ) = A cos [ ω c t + K f ∫ m ( τ ) d τ ] ⇝ m o ( t ) ∝ K f m ( t ) s_{FM}(t)=A\cos{[\omega_ct+K_f\int m(\tau)d\tau]}\leadsto m_o(t)\varpropto K_fm(t) sFM(t)=Acos[ωct+Kf∫m(τ)dτ]⇝mo(t)∝Kfm(t)
原理:
-
5.4 调频系统的抗噪声性能

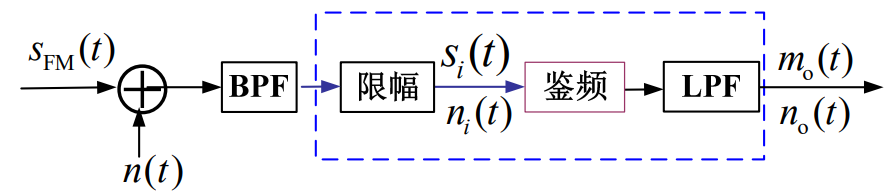

模型和方法与线性调制系统相似。解——鉴频器:
-
大信噪比时:
可见:FM 系统可通过增加传输带宽来改善抗噪声性能
注意:以带宽换取输出信噪比改善并不是无止境的
-
小信噪比时:门限效应
5.5 各种模拟调制系统的比较
所有系统在**“同等条件”**下进行比较:
解调器输入信号功率为 S i S_i Si
信道噪声均值为 0,单边功率谱密度为 n 0 n_0 n0
基带信号带宽为 f m f_m fm
其中 AM 的条幅度为 100%,正弦型调制信号
调制方式 | 信号带宽 | 输出信噪比 | 制度增益 | 设备 |
---|---|---|---|---|
AM | 2 f m 2f_m 2fm | 1 3 S i n 0 f m \frac{1}{3}\frac{S_i}{n_0f_m} 31n0fmSi | 2/3 | 简单 |
DSB | 2 f m 2f_m 2fm | S i n 0 f m \frac{S_i}{n_0f_m} n0fmSi | 2 | 中等 |
SSB | f m f_m fm | S i n 0 f m \frac{S_i}{n_0f_m} n0fmSi | 1 | 复杂 |
VSB | 略大于 f m f_m fm | 近似 SSB | 近似 SSB | 复杂 |

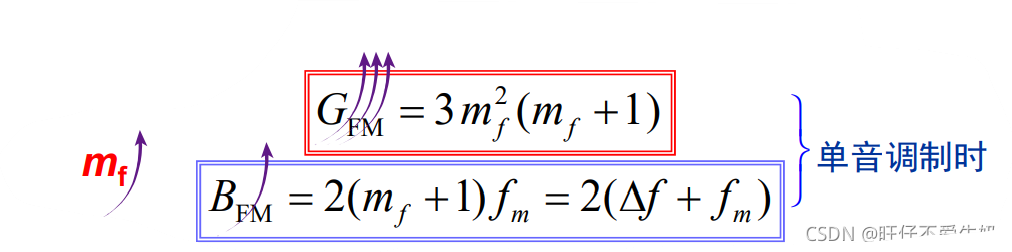

FM | 2 ( m f + 1 ) f m 2(m_f+1)f_m 2(mf+1)fm | 3 2 m f 2 S i n 0 f m \frac{3}{2}m^2_f\frac{S_i}{n_0f_m} 23mf2n0fmSi | 3 m f 2 ( m f + 1 ) 3m_f^2(m_f+1) 3mf2(mf+1) | 中等 |
- 性能比较:
- 抗噪声性能:FM 最好,DSB/SSB、VSB次之,AM 最差
- 频谱利用率:SSB 最高,VSB 较高,DSB/AM 次之,FM 最差
- 功率利用率:FM 最高,DSB/SSB、VSB 次之,AM 最差
- 设备复杂度:AM 最简,DSB/FM 次之,VSB 较复杂,SSB 最复杂
- 特点与应用
- AM:优点是接收设备简单;缺点是功率利用率低,抗干扰能力差。主要用在中波和短波调幅广播
- DSB:优点是功率利用率高,带宽与 AM 相同。主要用于调频立体声中的差信号调制,彩色 TV 中的色差信号调制
- SSB:优点是功率利用率和频带利用率都较高,抗干扰能力和抗选择性衰落能力均优于 AM,而带宽只有 AM 的一半;缺点是收发设备都复杂。常用于频分多路复用系统中
- VSB:抗噪声性能和频带利用率与 SSB 相当。在电视广播等系统中得到了广泛应用
- FM:抗干扰能力强,广泛应用于长距离高质量的通信系统中。缺点是频带利用率低,存在门限效应
5.6 频分复用(FDM)
-
复用:在一条信道中同时传输多路信号
-
目的:充分利用信道的频带或时间资源
-
分类:FDM、TDM、SDM、CDM
-
频分:按频率划分信道的复用方式
-
方法: 调 制 ⇒ 合 成 ⇒ 传 输 ⇒ 分 路 ⇒ 解 调 调制\Rightarrow合成\Rightarrow传输\Rightarrow分路\Rightarrow解调 调制⇒合成⇒传输⇒分路⇒解调
-

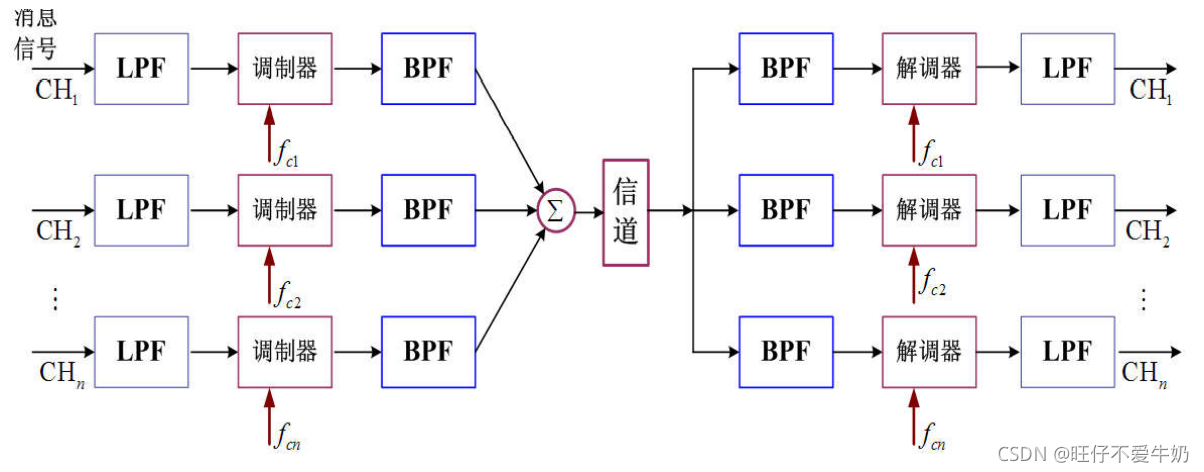

FDM 系统原理框图:
