材料科学基础：重位点阵（CSL）与Σ值

目录

一、引言：为什么CSL和Σ值如此重要？

二、CSL与Σ值的基本概念

1. 基本概念：晶界与重位点阵

2. Σ参数的定义与公式

3. 典型案例：Σ=3晶界（FCC金属，如铜）

4. Σ值的材料学意义

---

一、引言：为什么CSL和Σ值如此重要？

金属材料的性能（如强度、耐腐蚀性）在很大程度上由晶界决定。而重位点阵（coincident site lattice, CSL）和Σ值是描述晶界原子匹配程度的核心参数。理解它们，就像“读取”材料的“基因密码”，帮助科学家设计更坚固、更耐久的金属材料。

二、CSL与Σ值的基本概念

1. 基本概念：晶界与重位点阵

• 晶界：两个取向不同晶粒之间的界面。
• 重位点阵（CSL）：当两晶粒以特定角度旋转后，部分原子位置会周期性重合，形成一个“子点阵”（图1），这些重合点即为CSL。

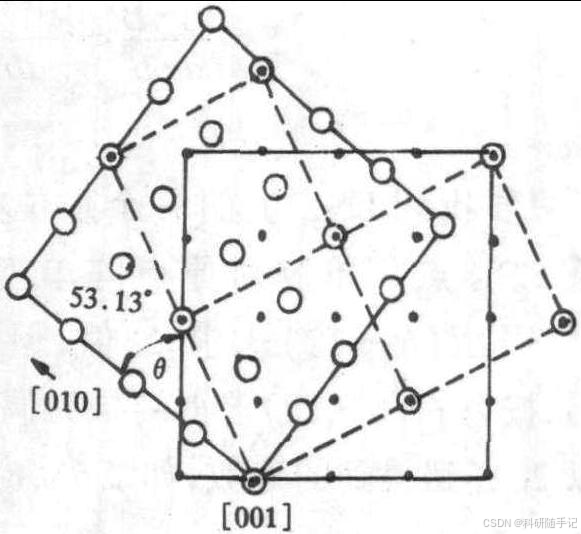

图1. 黑点表示晶粒1，空心圆表示旋转后的晶粒2，空心圆包黑点为重合点

2. Σ参数的定义与公式

Σ值量化了CSL与原始晶格的匹配程度：
Σ值的计算公式为：

或

物理意义：Σ表示重合晶格点数目与原晶格点数目之比。

• Σ值越小（如Σ=3、Σ=5），重位点越多，晶界能量越低，材料性能越好。
• Σ值越大（如Σ=25、Σ=100），重位点越少，晶界能量高，易成为缺陷源。

3. 典型案例：Σ=3晶界（FCC金属，如铜）

• 旋转条件：绕[111]轴旋转60°。
• 原子重合：原始点阵中沿[111]方向的原子，在旋转后仍与另一晶粒的原子对齐。
• Σ值计算：

           原始晶格中每3个原子中有1个属于CSL，故Σ=3。

           这种晶界能量极低（如铜中Σ3晶界能仅0.1 J/m²），常见于金属孪晶界。

4. Σ值的材料学意义

• 低Σ值（如Σ3）：高重合度，晶界能低（如铜中Σ3晶界能仅0.1 J/m²），抑制晶界扩散和腐蚀。
• 高Σ值（如Σ29）：随机晶界，能量高，易成为裂纹萌生点。
• 应用实例：通过控制Σ3晶界比例，可提高镍基高温合金的蠕变寿命（实验数据：Σ3占比提升至70%时，蠕变速率降低50%[1]）。

参考：
[1] Watanabe T. Grain Boundary Engineering, 2011.
