colmap+meshlab 三维重建

colmap的三维重建使用简介
本篇记录一下使用方法。

1.数据集获取
首先是数据集问题，可以下载自己想试着重建的数据集保存。

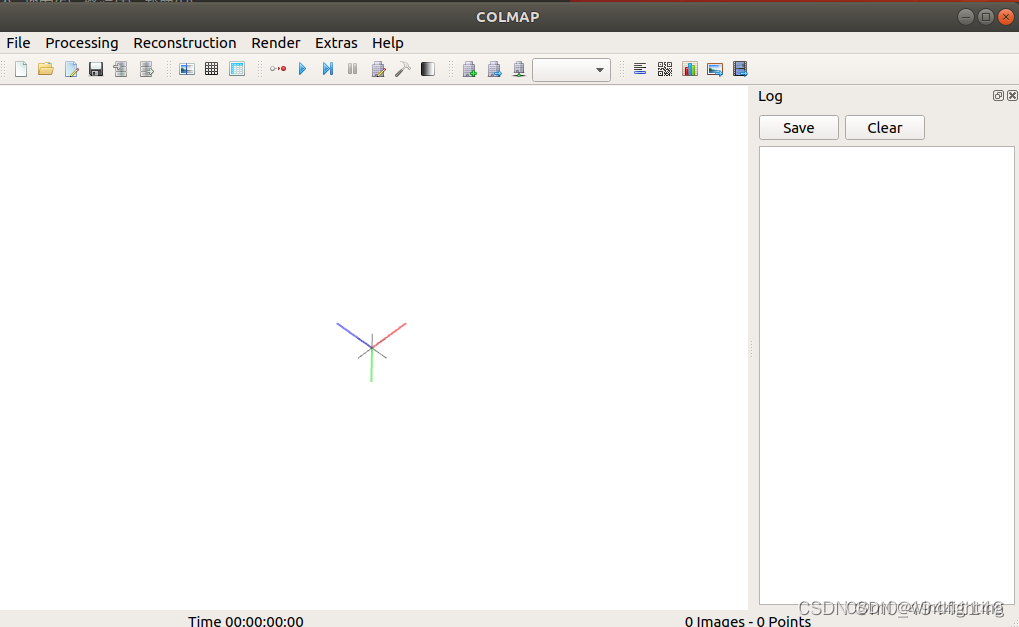

通过colmap -h和colmap gui打开colmap的界面。

2.新建项目

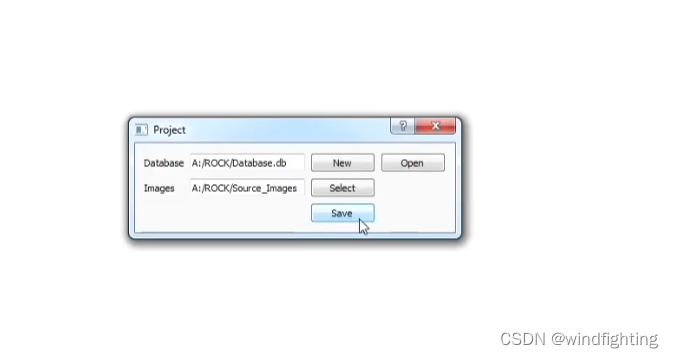

首先点击file新建项目“New Project”，弹出窗口，首先建立database，命名为scan1，后缀的db是它自动带上的，然后在Image中选择自己想要重建的图像。

3.特征点提取

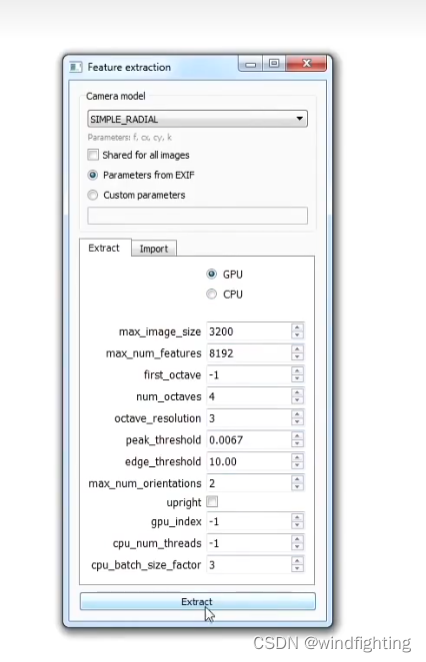

之后就可以进行特征点提取，点击processing中的Feature extraction，其中可以什么都不动，使用默认项，也可以自己修改，比如相机模型一般选择针孔模型，也可以换别的。然后点击Extract

选择相机模型为Pinhole
选择Parameters from EXIF：从EXIF中提取相机内参（一般采集到的影响都携带EXIF文件）其他参数暂且默认
然后点击Extract进行特征提取

4.特征点匹配

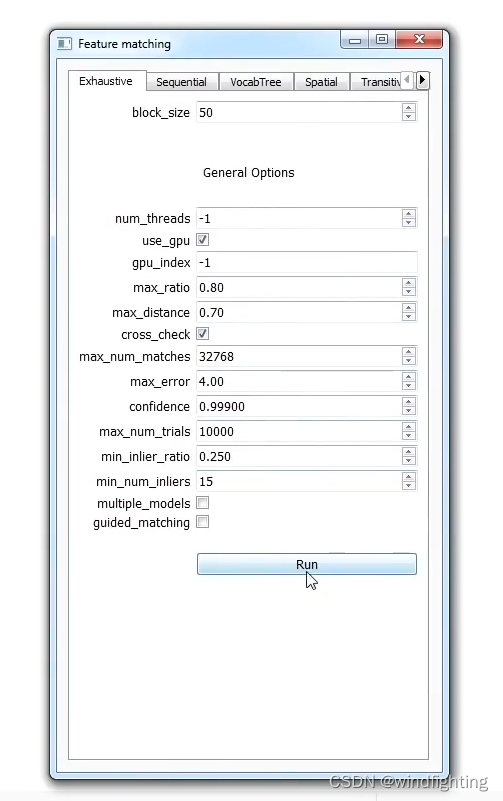

特征提取之后，需要进行特征匹配，点击processing中的Feature matching，其中可以什么都不动，使用默认项，也可以自己修改，然后点击run。
这个步骤结束之后会自动生成场景图和匹配矩阵（以不同视图之间同名特征数为权重，以不同视图为图节点的图结构）

5.稀疏点云重建

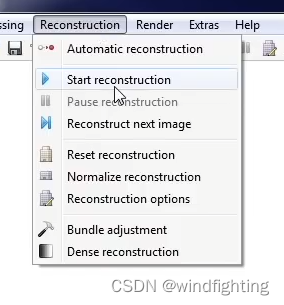

然后就是稀疏点云重建。这里点击“reconstruction”中的“start reconstruction”进行一键式重建，整个过程将会自动进行增量式重建，我们可以从旁边的log框内查询当前状态。

5.项目保存

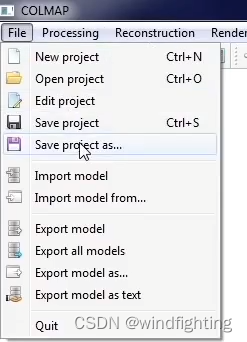

稀疏点云重建后进行项目保存


6.稠密点云重建

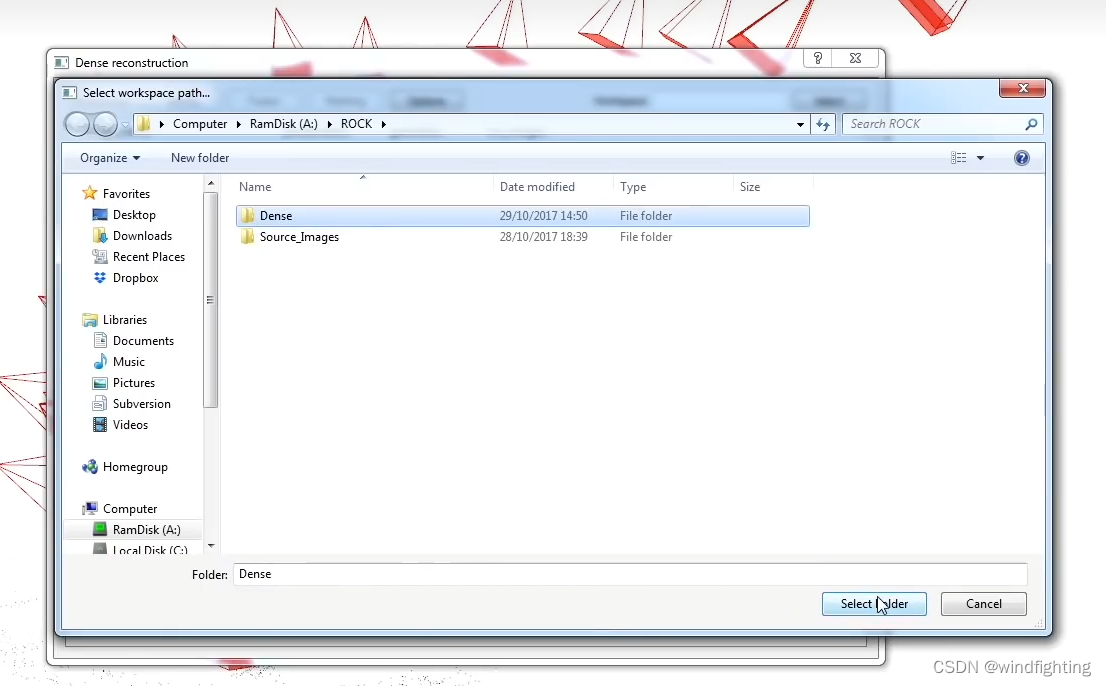

创建workspace

点击“reconstruction”中的“dense reconstruction”，弹出稠密重建窗口，并点击“select”选择生成文件存放的目录，首先新建workspace的保存路径。
然后对窗口前三个选项一次点击。

Undistortion： 影像去畸变
注意：这里不要选择项目的根目录，拷贝图片的时候会报错路径已存在导致colmap gui闪退的；同时undistortion也只能点一次，第二次同样会因为路径已存在闪退
带有畸变的图像会导致边缘有较大的时差估计误差，因此在深度图估计之前，使用光学一致性和几何一致性联合约束构造代价匹配
dtu数据集和之前配置成针孔模型已经隐含无畸变 如果使用自采集数据集需要更改相机模型为带畸变参数的相机模型

stereo：深度估计

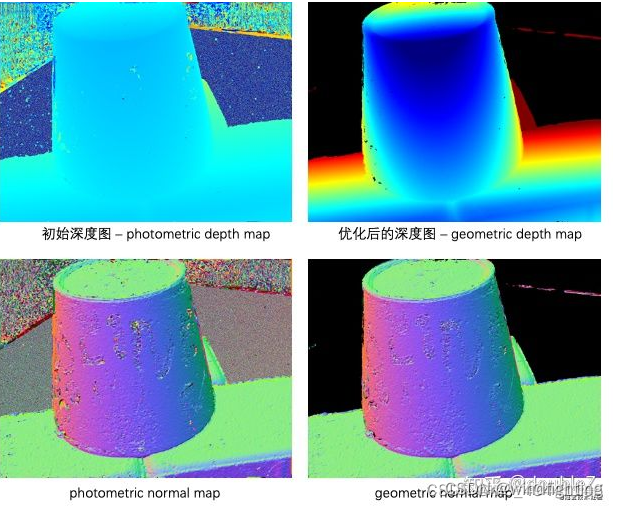

深度估计结束后，可以得到“photometric”和“geometric”下的深度图和法向量图。由之前提及的原理，COLMAP会利用光学一致性（photometric）同时估计视角的深度值和法向量值，并利用几何一致性(geometric)进行深度图优化，因此可以点击“Depth Map”和“Normal Map”，即可得到对应视角的深度图和法向量图。
点击这些就可以观察光学一致性photometric和几何一致性geometric后的depth map和normal map
Colmap会利用光学一致性同时估计视角的深度值和法向量值，并利用几何一致性进行深度图优化

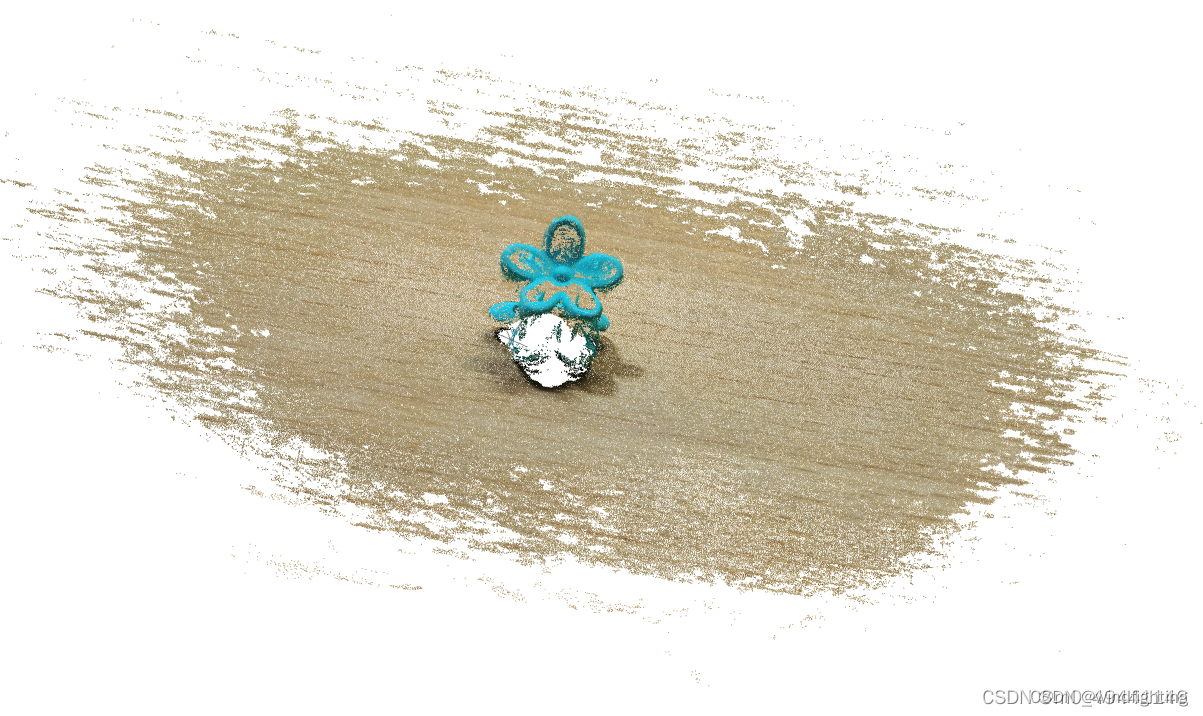

Fusion：稠密重建

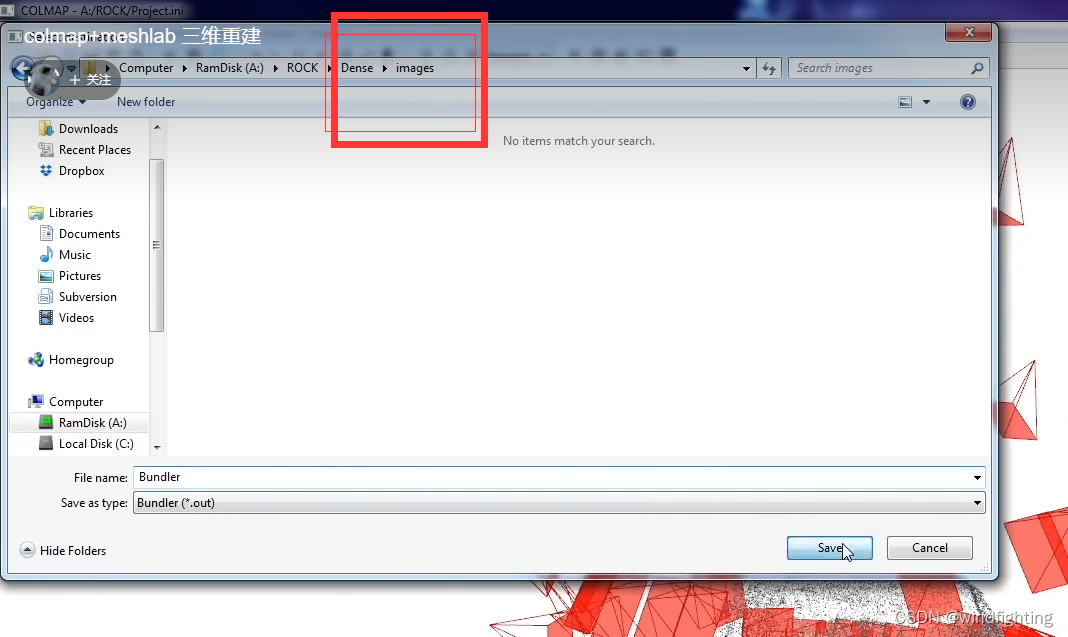

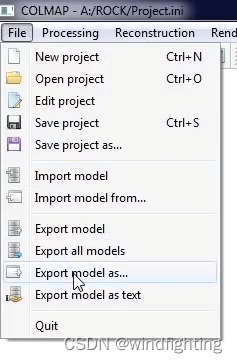

7.导出模型

meshlab的三维重建点云后处理
open project

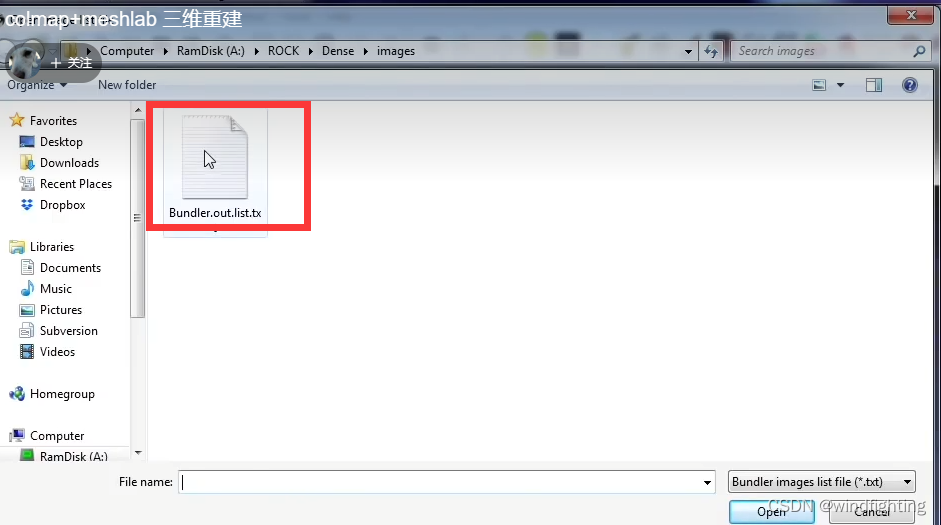

1.打开 bundle.out 文件 ：


稍等片刻：加载成功后

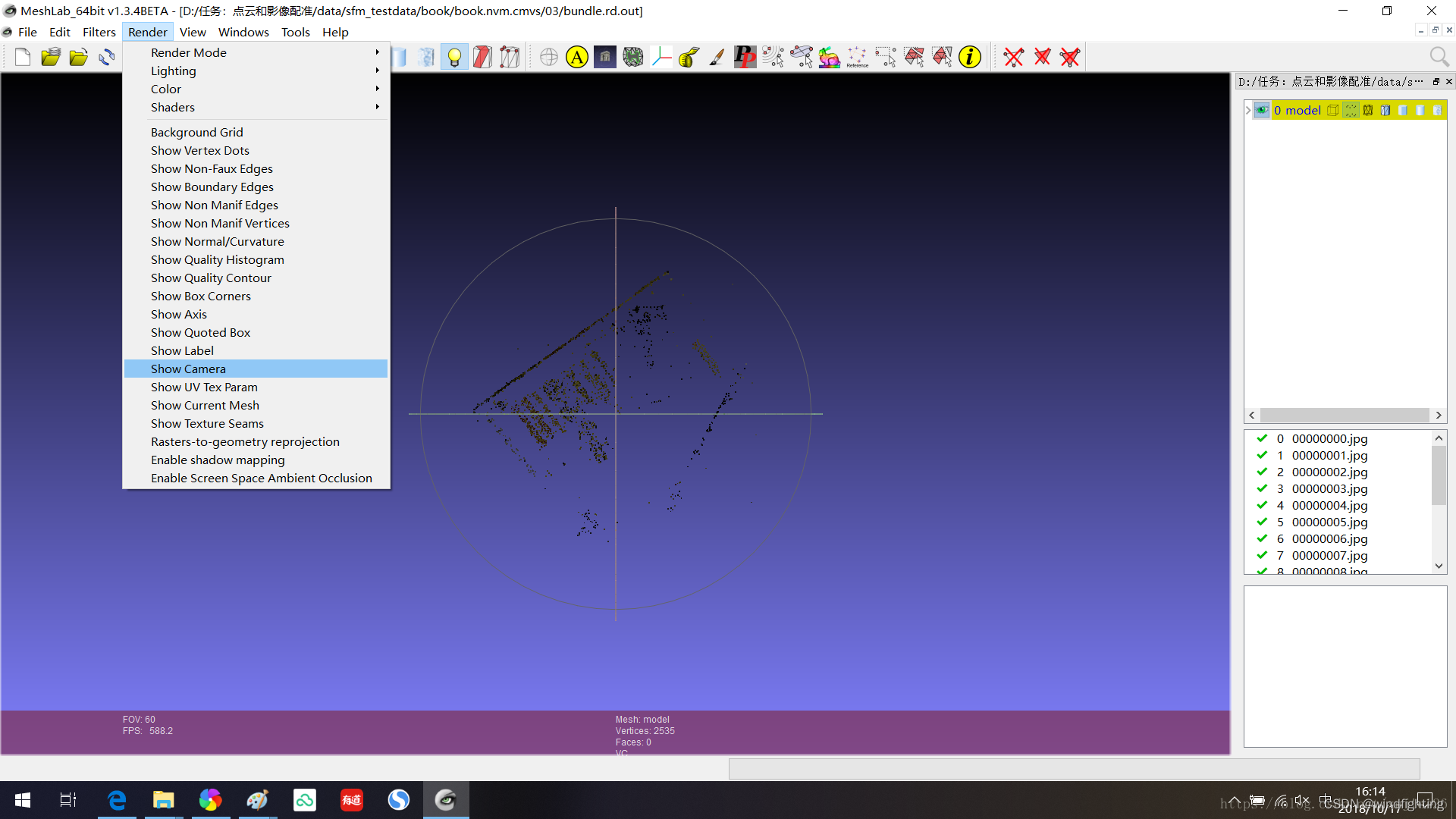

显示相机位置

Render->ShowCamera

注：其实这一步可以不要，但是这一步能直观的给你展示一个SFM的具体的样子，对于新手还是很有必要的

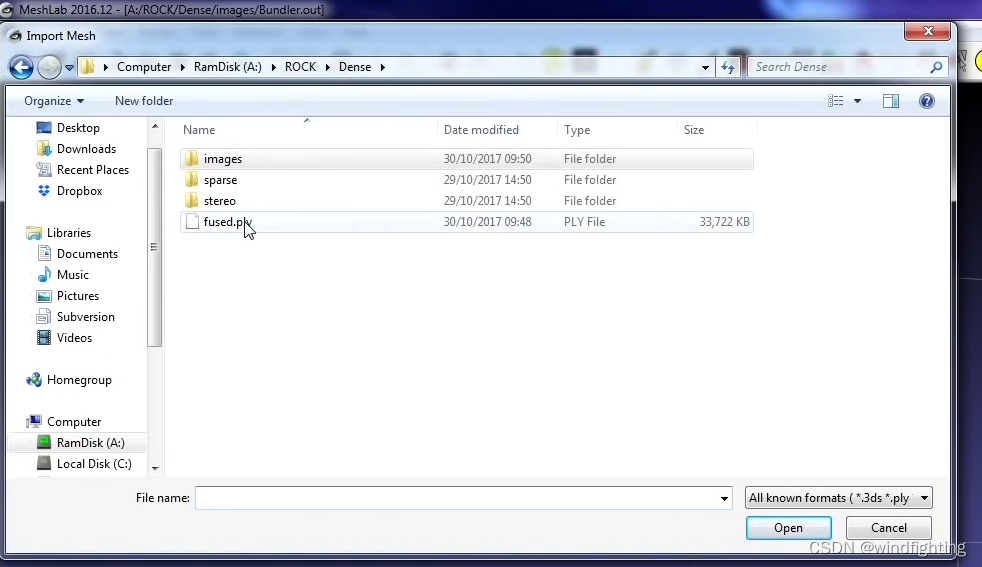

import mesh（加载稠密点云）

2.4 清除杂点

就是把那些离散的很远的，点都去掉，把不是我们想要的目标的点去掉，还有就是明显错误的点（例如：不在本来的平面上）都去掉。（注意：这时我们右边的图层中应该选中的是刚打开的稠密点云.ply，而不是稀疏点云 model）

2.4 网格化（参考：https://blog.csdn.net/moneyhoney123/article/details/78454837）

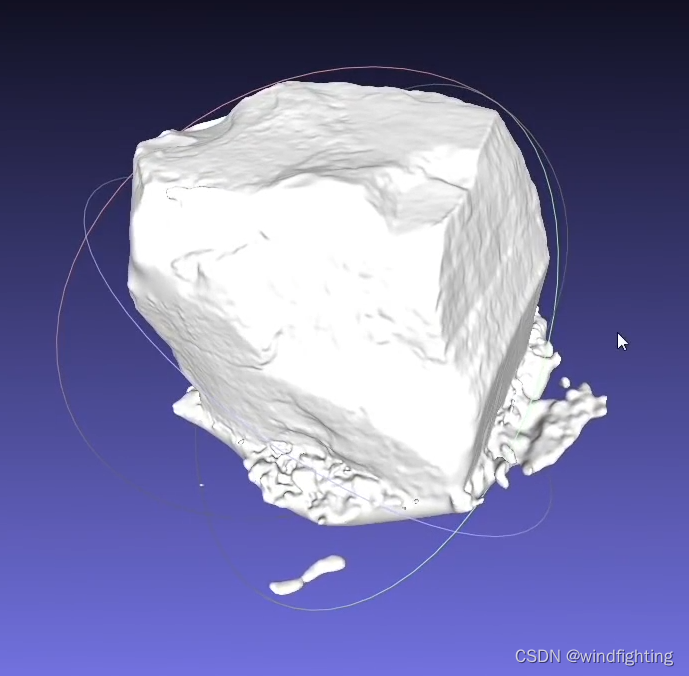

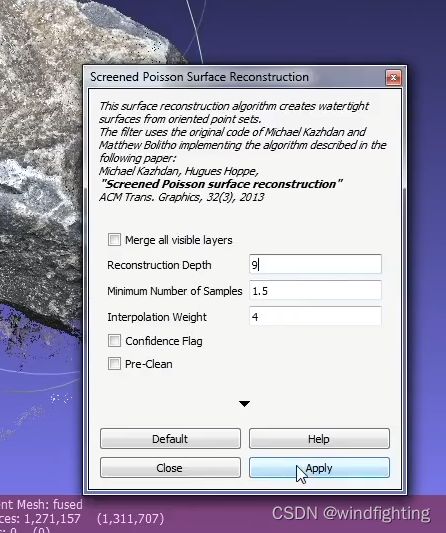

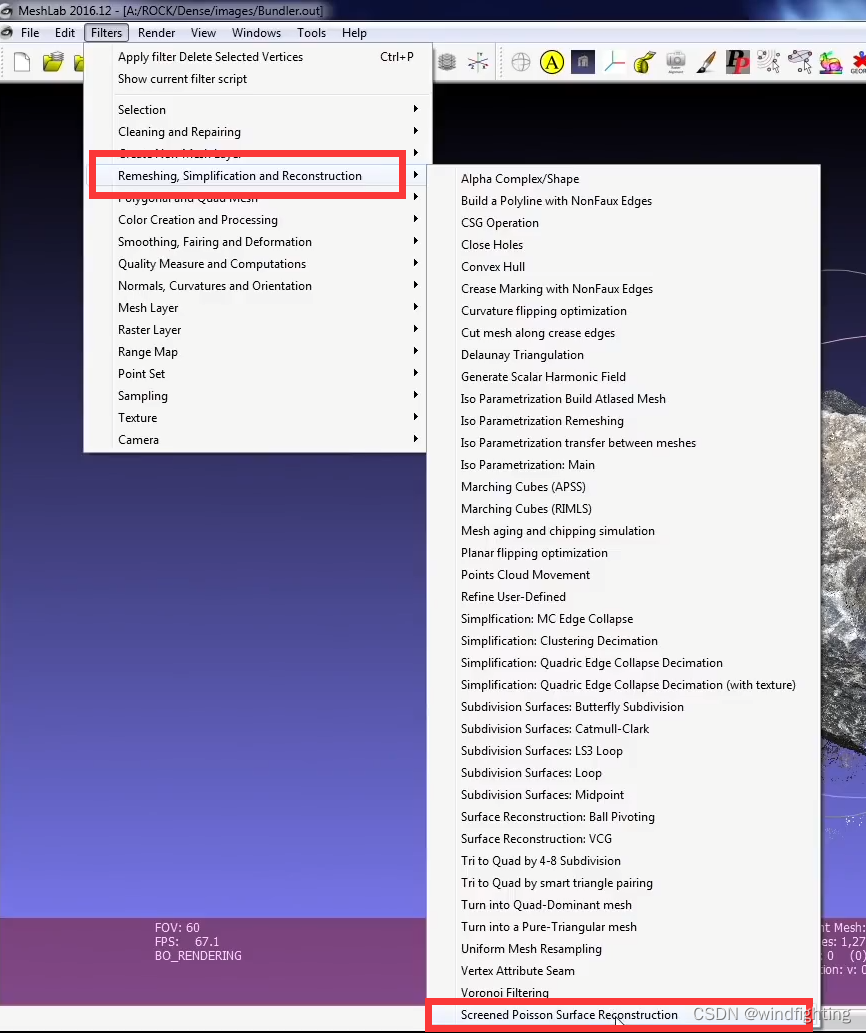

Filter -> remeshing simpfication and reconstuction -> Screened Possion Surface Reconstruction

en（关于这里的参数设置，可以进行自定调整，Depth越大越精细，且重建所需时间越长）
上面的曲面明显多了很多，下面就把多余的删除：

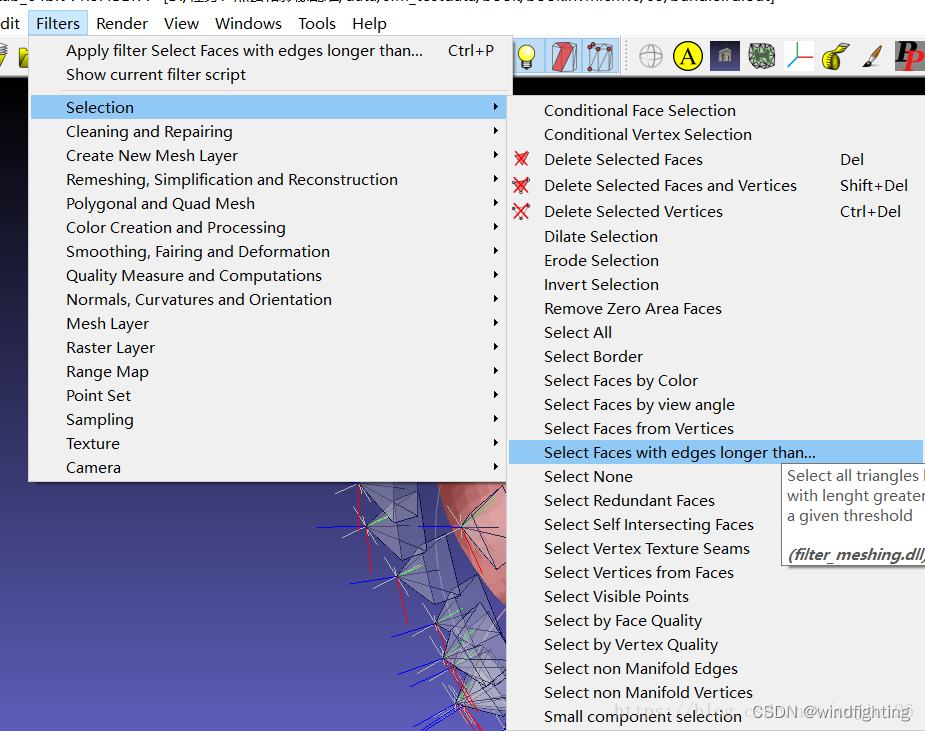

Filter-> Slection -> Slect Face With edges longer than…

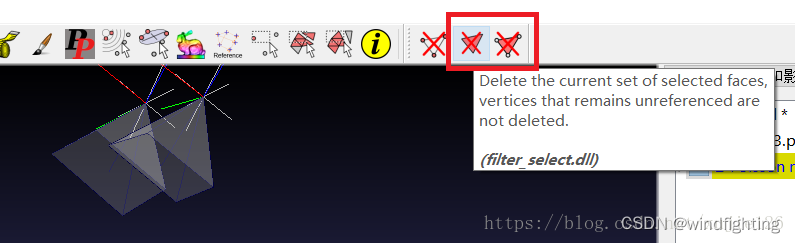

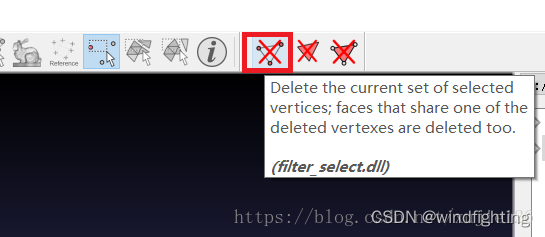

然后按下面这两个按钮，删除：

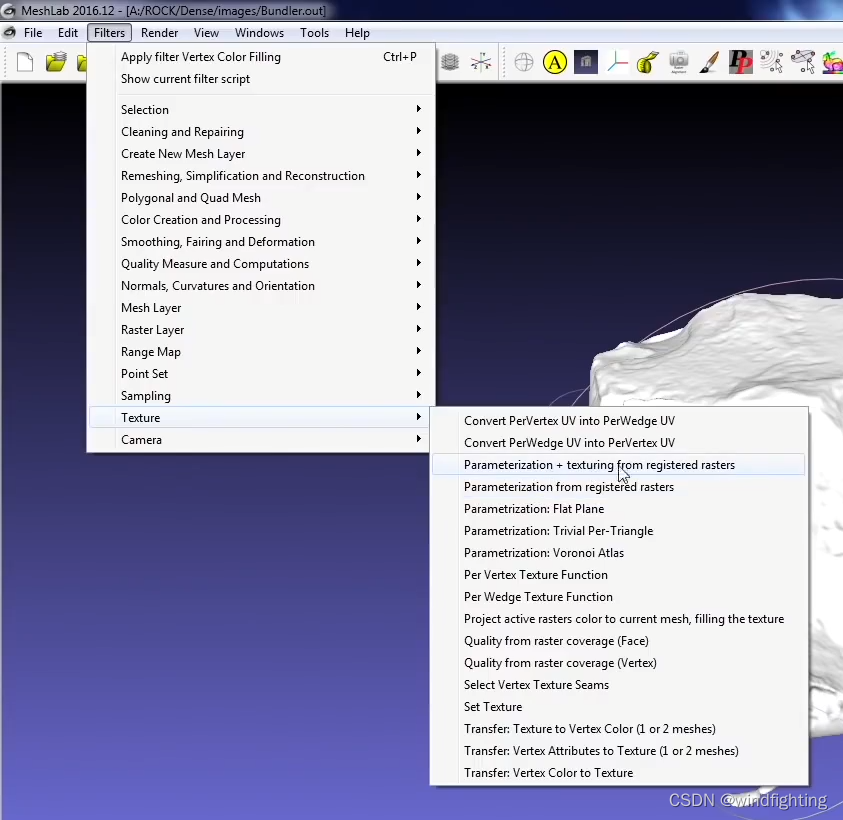

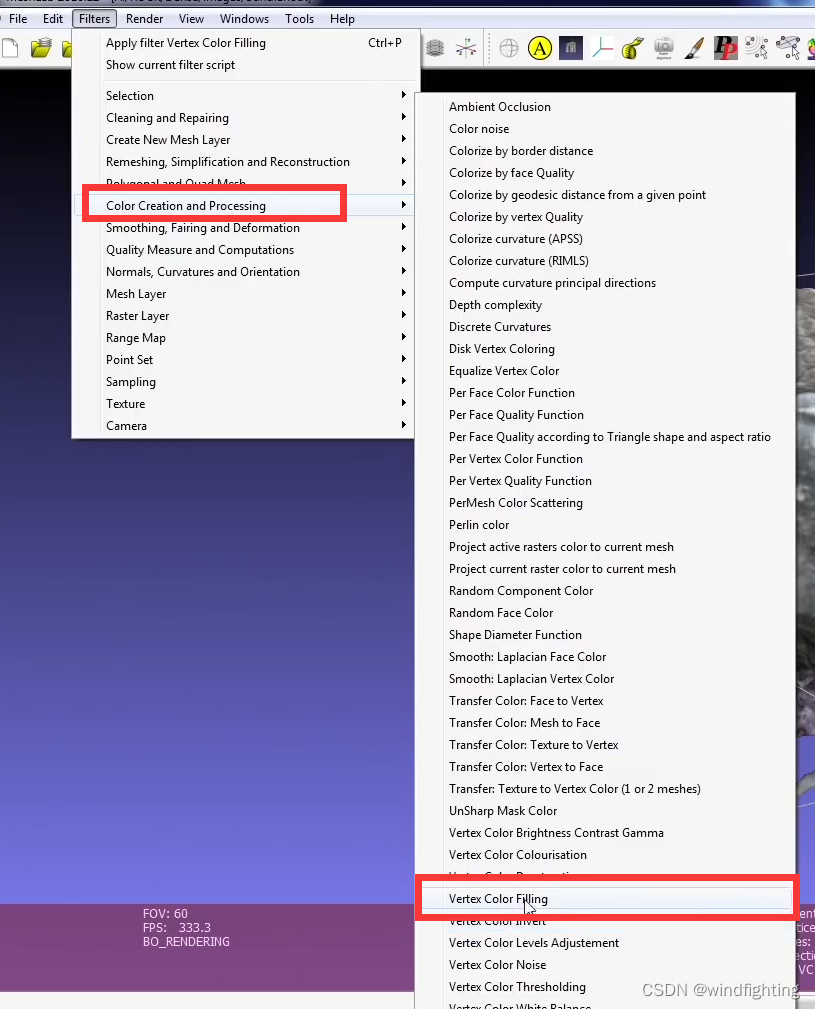

参数化（Parameterization）+纹理投影

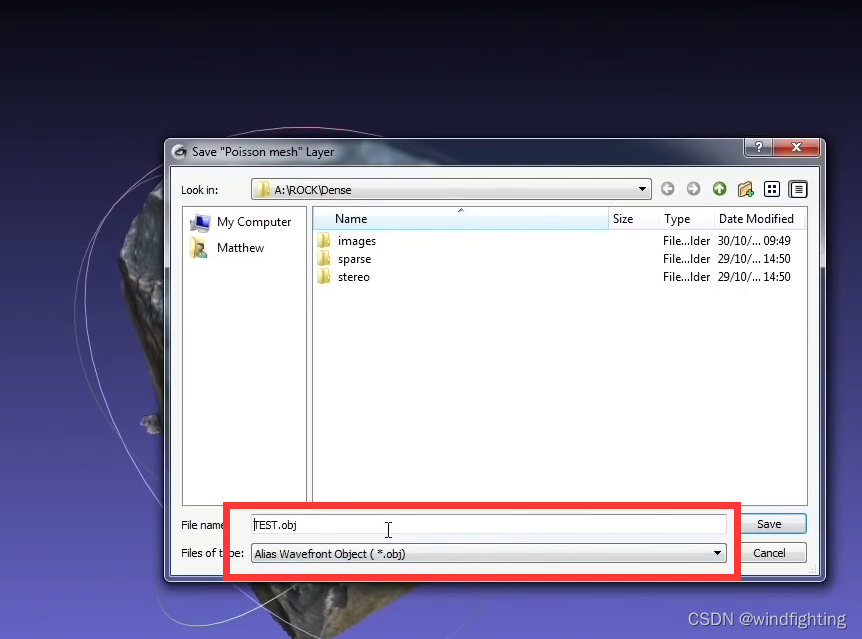

export mesh as…

附言：
1.colmap 相机模型及参数

// Simple Pinhole camera model.
//   f, cx, cy
CAMERA_MODEL_DEFINITIONS(0, "SIMPLE_PINHOLE", 3)

// Pinhole camera model.
//    fx, fy, cx, cy
CAMERA_MODEL_DEFINITIONS(1, "PINHOLE", 4)

// Simple camera model with one focal length and one radial distortion
// parameter.
//    f, cx, cy, k
CAMERA_MODEL_DEFINITIONS(2, "SIMPLE_RADIAL", 4)

// Simple camera model with one focal length and two radial distortion
// parameters.
//    f, cx, cy, k1, k2
CAMERA_MODEL_DEFINITIONS(3, "RADIAL", 5)

// OpenCV camera model.
//    fx, fy, cx, cy, k1, k2, p1, p2
CAMERA_MODEL_DEFINITIONS(4, "OPENCV", 8)

// OpenCV fish-eye camera model.
//    fx, fy, cx, cy, k1, k2, k3, k4
CAMERA_MODEL_DEFINITIONS(5, "OPENCV_FISHEYE", 8)

// Full OpenCV camera model.
//    fx, fy, cx, cy, k1, k2, p1, p2, k3, k4, k5, k6
CAMERA_MODEL_DEFINITIONS(6, "FULL_OPENCV", 12)

// FOV camera model.
//    fx, fy, cx, cy, omega
CAMERA_MODEL_DEFINITIONS(7, "FOV", 5)

// Simple camera model with one focal length and one radial distortion
// parameter, suitable for fish-eye cameras.
//    f, cx, cy, k
CAMERA_MODEL_DEFINITIONS(8, "SIMPLE_RADIAL_FISHEYE", 4)

// Simple camera model with one focal length and two radial distortion
// parameters, suitable for fish-eye cameras.
//    f, cx, cy, k1, k2
CAMERA_MODEL_DEFINITIONS(9, "RADIAL_FISHEYE", 5)

// Camera model with radial and tangential distortion coefficients and
// additional coefficients accounting for thin-prism distortion.
//    fx, fy, cx, cy, k1, k2, p1, p2, k3, k4, sx1, sy1
CAMERA_MODEL_DEFINITIONS(10, "THIN_PRISM_FISHEYE", 12)

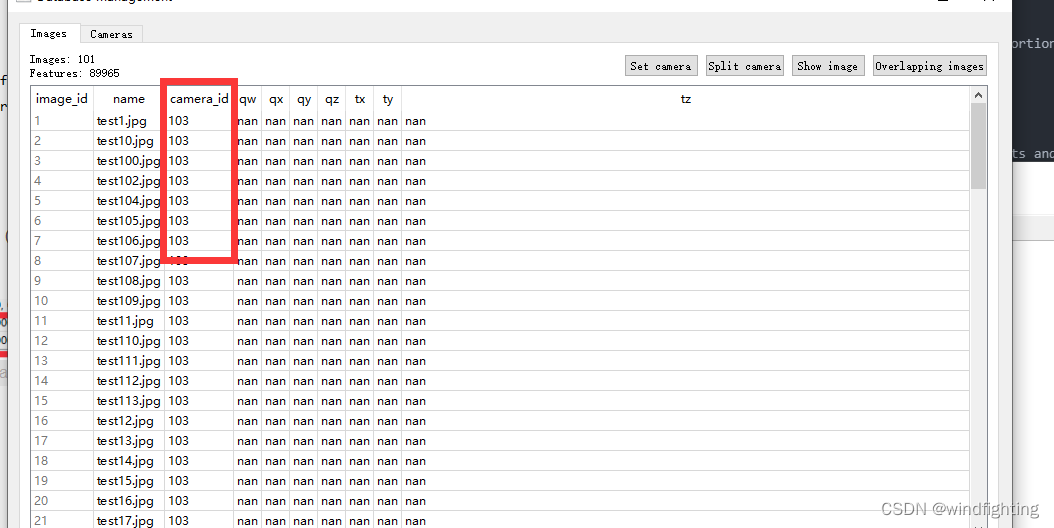

2.若要使用自己摄像机参数进行重建，需选择摄像机模型类型（camera model），输入自己相机参数，继而把图片的camera-id全部设置为前面设置相机id

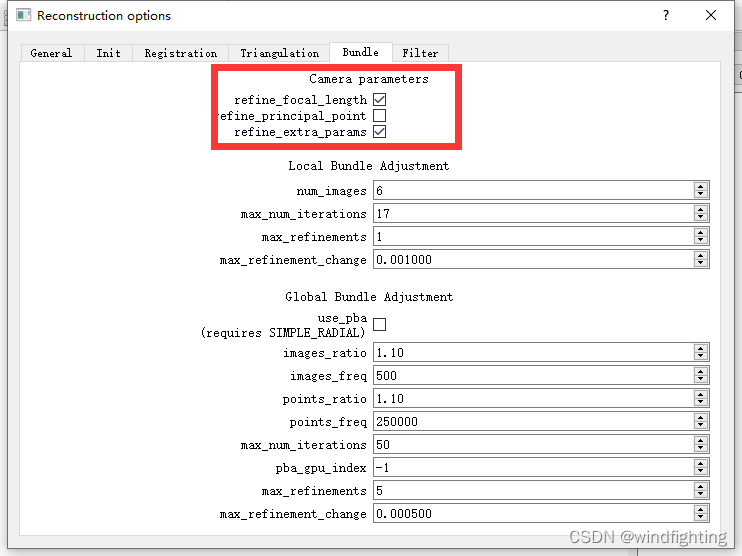

关闭项目自动改善相机参数功能：
