【PCB】Altium Designer规则技巧

Altium Designer规则技巧

一、 原理图部分

  1. 清除过滤器(Shift+C),退出查找相似对象
  2. 原理图元件选择后(x),镜像翻转
  3. 嘉立创的封装转入AD后,(菜单设计—生成PCB库—选中封装复制—左键点击取消才能复制到自己的封装库)
  4. 原理图转PCB或更改原理图后(菜单设计—Update PCB—执行更改)

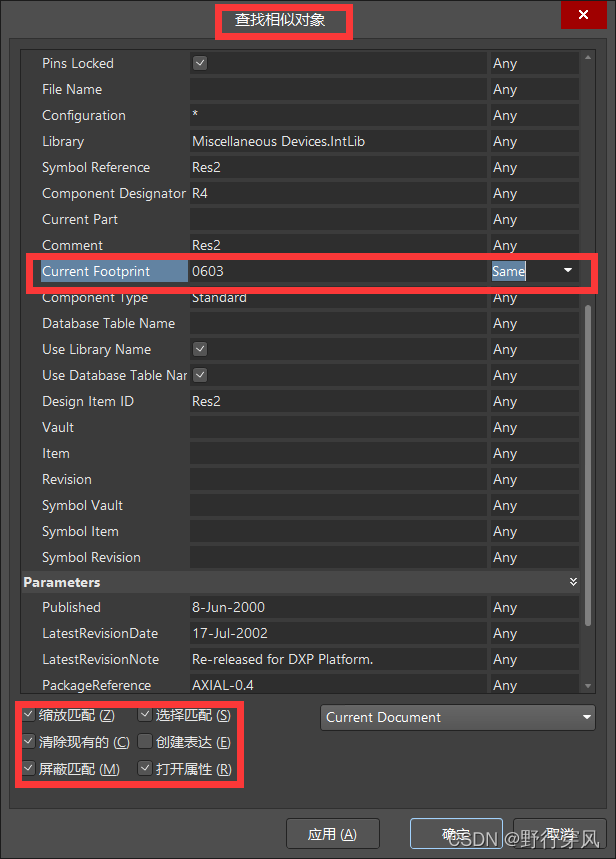

  5. 批量修改相同元件封装在这里插入图片描述

二、PCB部分

  1. PCB封装库,元件封装1脚对齐中心(菜单编辑—设置参考—1脚)

  2. PCB改线单位mm(菜单视图—最底下切换单位)

  3. PCB原点(菜单编辑—原点—设置和取消)

  4. PCB禁止布线层Keep-Out-Layer(右键—放置—keepout—线径)

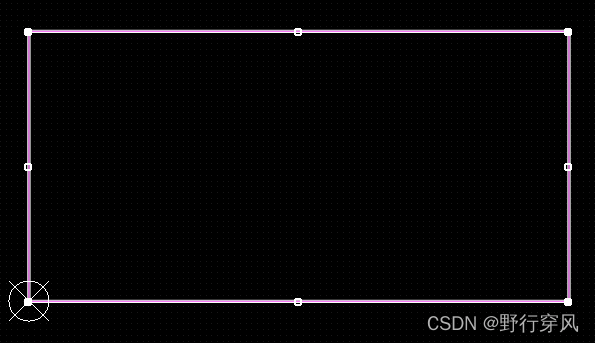

  5. PCB自定义板子大小(菜单设计—板子形状—按选择对象定义)在这里插入图片描述

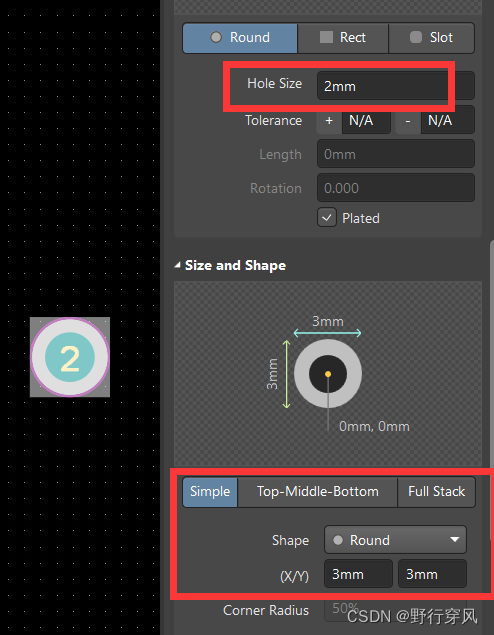

  6. PCB过孔在这里插入图片描述

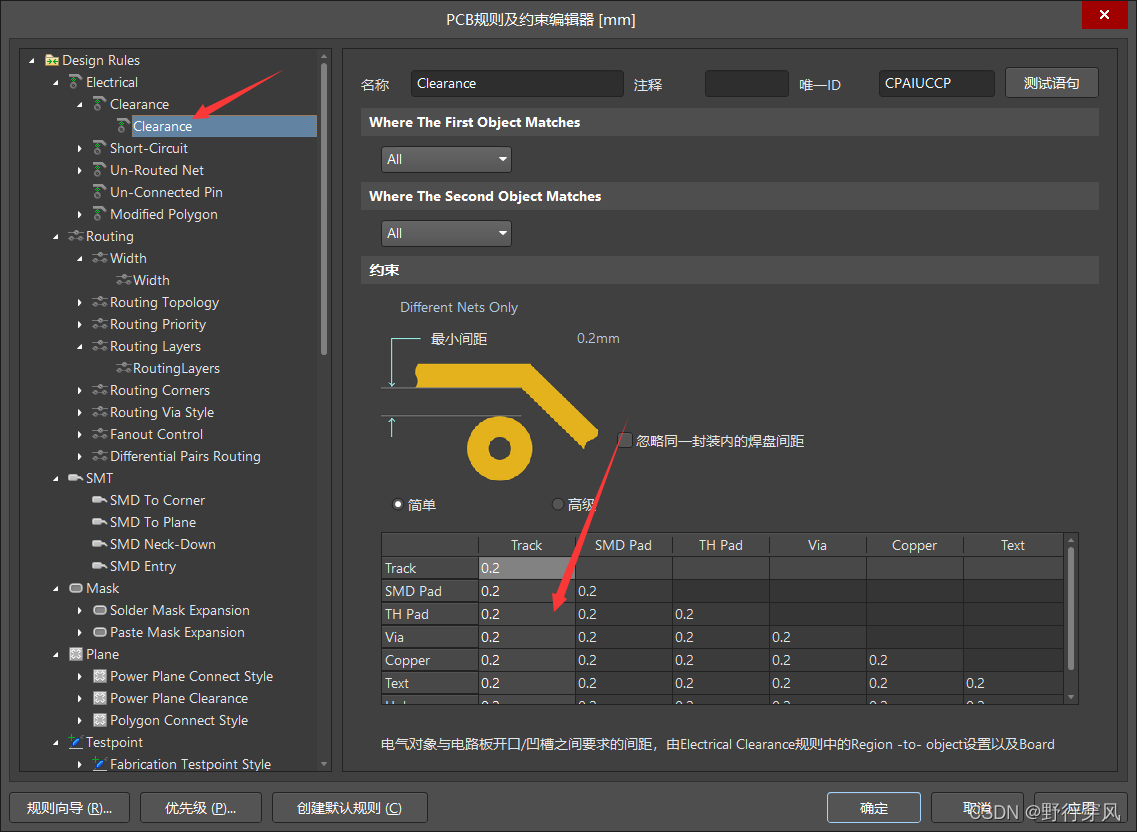

  7. PCB引脚规则太近,导致出现绿色警告在这里插入图片描述

  8. 调整走线宽度限制(线尽量走粗一定,电源部分。。)在这里插入图片描述

  9. 按住Shift或Ctrl+H(选中当前选中路线)

  10. TAB键,编辑选项

  11. 铺铜(菜单放置—铺铜—GND—Top Layer—清除死区)

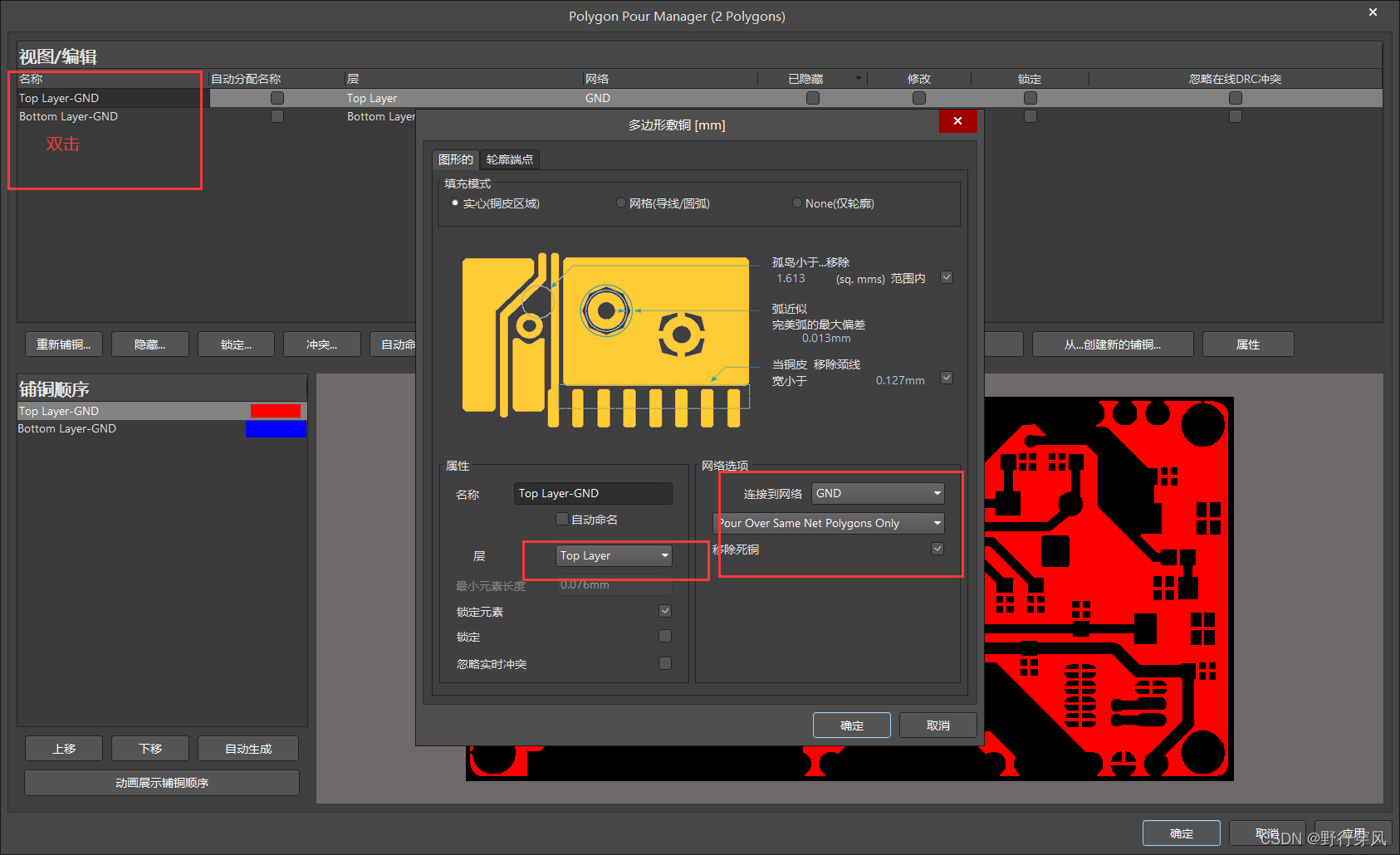

  12. 铺铜管理器(菜单工具)在这里插入图片描述

  13. 泪滴(菜单工具—泪滴)

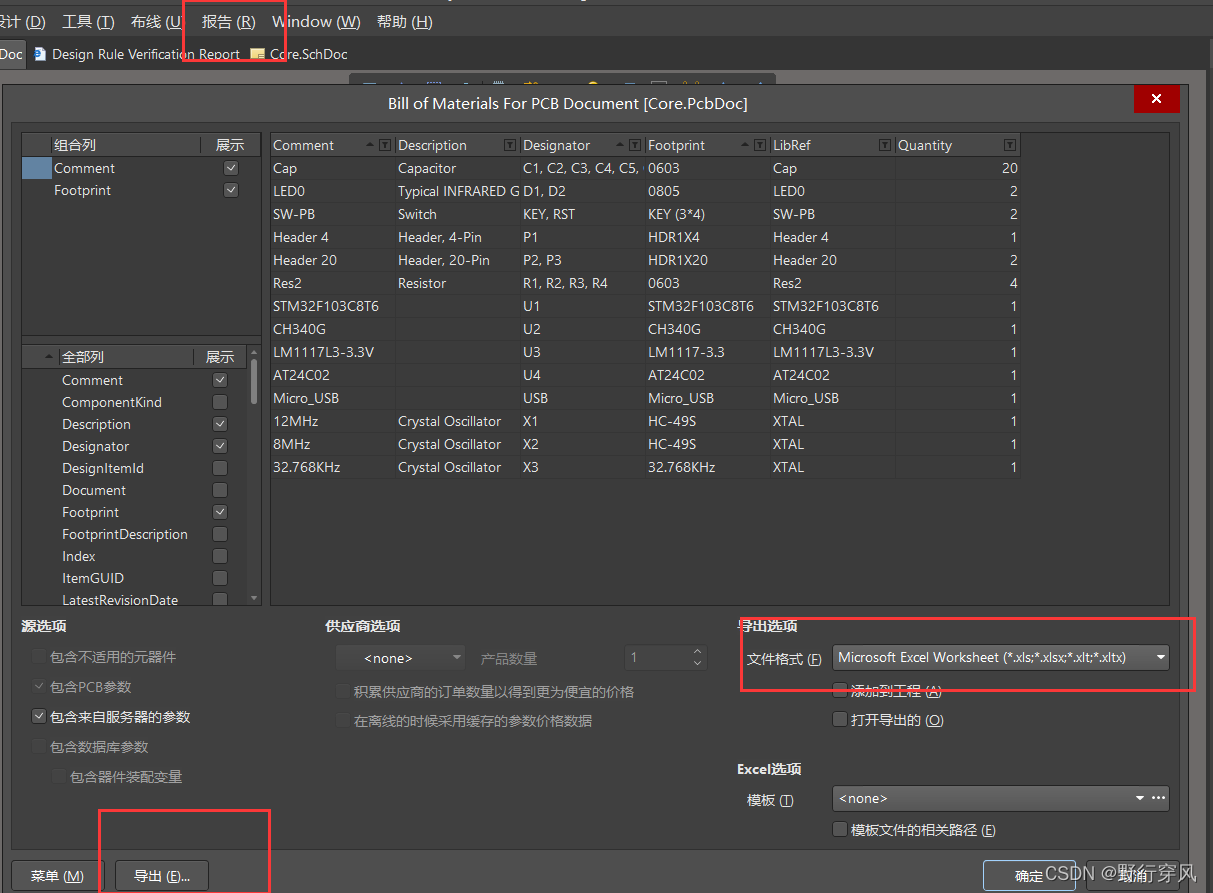

  14. 导出元件报告清单在这里插入图片描述

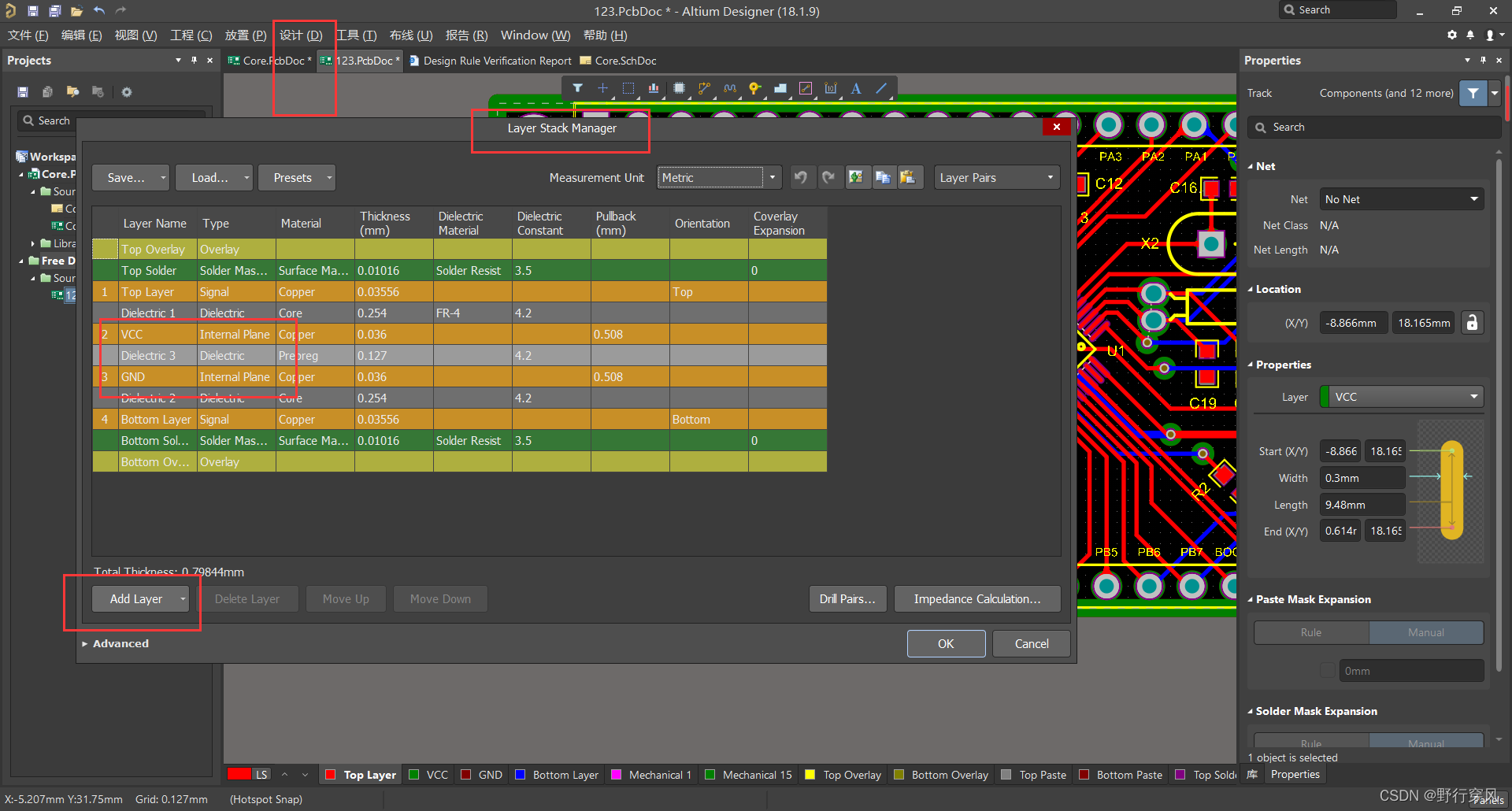

  15. 四层PCB在这里插入图片描述
