AD快捷键

表1. 原理图编辑器与PCB通用的快捷键

快捷键	相关操作
Shift	当自动平移时，加速平移
Y	放置元件时，上下翻转
X	放置元件时，左右翻转
Shift+↑（↓、←、→）	在箭头方向以10个栅格为增量移动光标
↑、↓、←、→	在箭头方向以1个栅格为增量移动光标
Esc	退出当前命令
End	刷新屏幕
Home	以光标为中心刷新屏幕
PageDown或Ctrl+鼠标滑轮	以光标为中心缩小画面
PageUp或Ctrl+鼠标滑轮	以光标为中心放大画面
鼠标滑轮	上下移动画面
Shift+鼠标滑轮	左右移动画面
Ctrl+Z	撤销上一次操作
Ctrl+Y	重复上一次操作
Ctrl+A	选择全部
Ctrl+S	存储当前文件
Ctrl+C	复制
Ctrl+X	剪切
Ctrl+V	粘贴
Ctrl+R	复制并重复粘贴选中的对象
Delete	删除
V+D	显示整个文档
V+F	显示所有选中
Tab	编辑正在放置的元件属性
Shift+C	取消过滤
Shift+F	查找相似对象
Y	Filter选单
F11	打开或关闭Inspector面板
F12	打开或关闭Sch Filter面板
H	打开Help菜单
F1	打开Knowledge center菜单
W	打开Window菜单
R	打开Report菜单
T	打开Tools菜单
P	打开Place菜单
D	打开Design菜单
C	打开Project菜单
Shift+F4	将所有打开的窗口平均平铺在工作区内
Ctrl+Alt+O	选择需要打开的文件
Alt+F5	全屏显示工作区
Ctrl+Home	跳转到绝对坐标原点
Ctrl+End	跳转到当前坐标原点

鼠标左击	选择鼠标位置的文档
鼠标双击	编辑鼠标位置的文档
鼠标右击	显示相关的弹出菜单
Ctrl + F4	关闭当前文档
Ctrl + Tab	循环切换所打开的文档
Alt + F4	关闭设计浏览器DXP

表2. 原理图编辑器快捷键

快捷键	相关操作
Alt	在水平和垂直线上限制
Spacebar	将正在移动的物体旋转90。
Shift+Spacebar	在放置导线、总线和多边形填充时，设置放置模式
Backspace	在放置导线、总线和多边形填充时，移除最后一个顶点
鼠标左键单击对象的顶点不放， 按“Delete”键不放	删除选中线的顶点
鼠标左键单击对象上任意点不放， 按“Insert”键不放	在选中线处添加顶点

Ctrl+F	查询
T+C	查询原理图对应PCB元器件位置

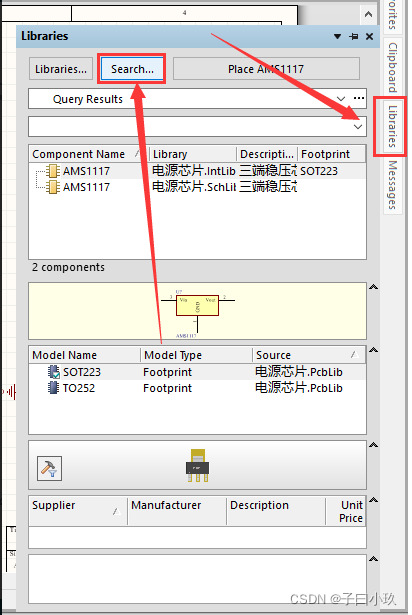

T+O	查找元件
P+P	放置元件
P+W	放置导线
P+B	放置总线
P+U	绘制总线分支线
P+M	放置电气节点
P+Power	放置电源和接地符号
D+O	放置网络标签
P+N	放置网络标签

表3. PCB编辑器快捷键

快捷键	相关操作
Shift+R	切换3种布线模式
Shift+E	打开或关闭捕获电气栅格功能
Ctrl+G	弹出捕获栅格对话框
G	弹出捕获栅格选单
Backspace	在放置导线时，删除最后一个拐角
Shift+Spacebar	旋转导线时设置拐角模式
Shift+S	打开或关闭单层模式
O+D	显示或隐藏Preference对话框
L	浏览Board Layers对话框
Ctrl+H	选择连接层
Ctrl+Shift+Left_Click	切断线
+	切换工作层面为下一层
—	切换工作层面为上一层
Ctrl	暂时不显示电气栅格
Ctrl+M	测量距离
Shift+Spacebar	旋转移动的物体（顺时针）
Spacebar	旋转移动的物体（逆时针）
Q	单位切换
I	打开Component placement菜单
U	打开Un-Route菜单
L	打开Board layer&Colors菜单
F2	打开Insight菜单
Ctrl+PgUp	将工作区放大400%
Ctrl+PgDn	将工作区缩小400%
Shift+PgUp	以很小的增量放大整张图纸
Shift+PgDn	以很小的增量缩小整张图纸

S+A	全选
E+O+S	设置参考点
shift+F	点击器件查询器件信息
选中元器件+L	元器件换层
E+S+N	选择网络线
E+D	删除信号线
V+S	最底层出现
T+P	显示preferences窗口
T+C	查询PCB元器件对应原理图位置
[  ]	调节PCB亮度
V+C+S	显示网络连接
V+C+H	隐藏网络连接
ctrl+tab	打开的各个文件之间的切换
P+V	放置过孔
P+L	画线
P+S	放置文字
P+P	放置圆盘
P+V	放置过孔
P+T	布线
P+I	差分布线
P+G	铺铜
CTRL+A	选择所有信号
CTRL+B	选择网络信号
E+S+Y	选择单层上的所有信号
V+C+S	显示网络连接
V+C+H	隐藏网络连接
CTRL+D	试图配置显示和隐藏
T+E	加泪滴
P+C	放置元器件
M+M	移动元器件
R+B	查看PCB信息
CTRL+R	一次复制，连续多次粘贴
J+L	定位到指定的坐标位置
J+C	定位到指定的元件处
R+L	查看信号线长度
SHIFT+M	放大镜
D+O	板卡选项
G+G	设置网格距离
