【国标快充知识】

国标快充知识

---

---

前言

例如：随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。

---

一、快充插座详解

CC1：充电桩充电连接确认
CC2：车辆充电连接确认

A+：12V+（只做唤醒）
A-：12V-（只做唤醒）

S+：通讯CAN-H
S-：通讯CAN-L

DC+：直流DC+
DC -：直流DC-

PE：接地（搭铁、车身地）

二、快充详解

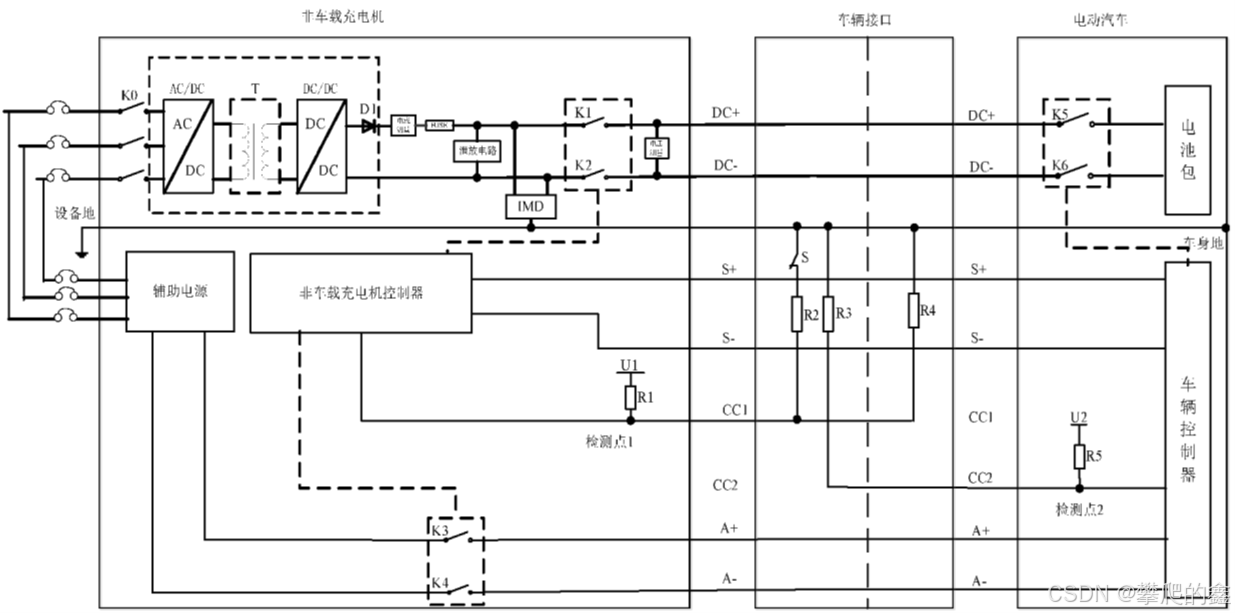

1.充电引导图

R1、R2、R3、R4、R5都是1K欧的等效电阻。

检测点1、检测点2、电压为12V

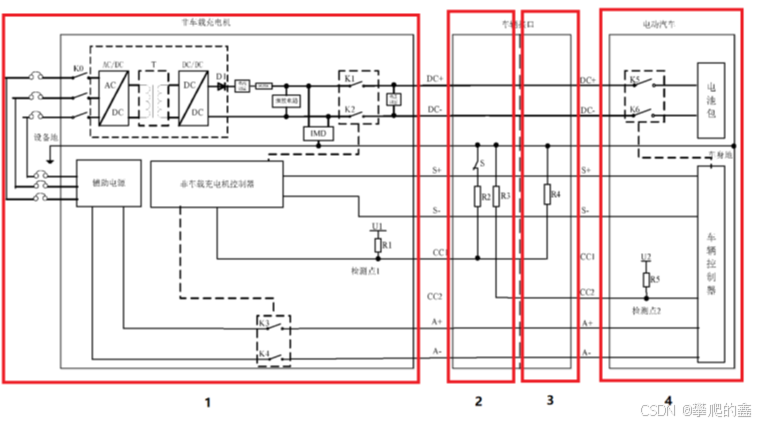

充电桩详解

1、最左边是进线输入到充电桩，就是国网电的输入电（三相AC电）。其中辅助电源供电的时候，是国网输入线出分两根线下来。
2、上半部分是主回路，下半部分是控制回路。
3、K0是个接触器控制着后面的充电模块，这个充电模块就是，举个列子这个桩180KW，用30KW的模块的话就要用6个，大概其是这意思。
4、再往后是个电流检测，会对输出的电流进行检测。
5、FUSE是个保险丝。
6、泄放电路：再充电结束的时候主回路上的接触器都断开了，所以将残留再主线上的电压释放，保证接触器断开后主回路上没有电压存在。
7、再往后是IMD，IMD就是绝缘检测，意思就是再充电前的时候需要检测主回路DC+和DC-这两根线对地是不是绝缘，是必须检测的。
8、K1、K2是直流接触器，一根线上一个，是控制充电桩对外供电的。
9、再往后是个电压检测，检测输出的电压是多少。
10、防止电池电压高，充电桩电压低，防止电流返流，通常会加一个二极管D1，防止反流。
11、充电模块里面，第一部分是AC转换为DC，第二部分是个变压器，第三部分是个DC转DC，这个DC转DC是为了保证输出电压是个可调
