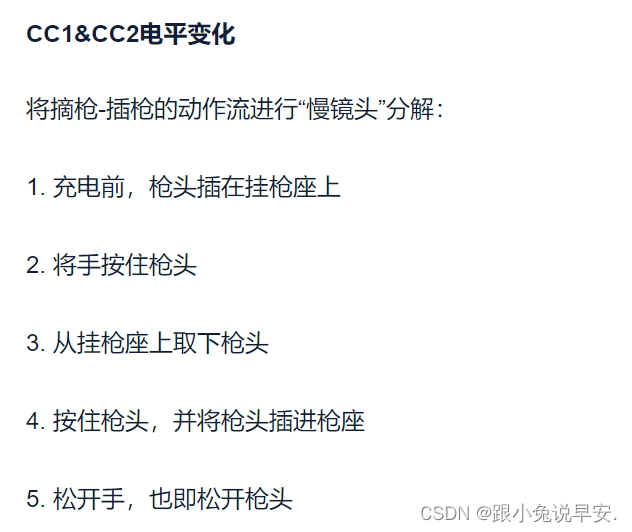

直流充电枪CC电压变化
在这里插入图片描述

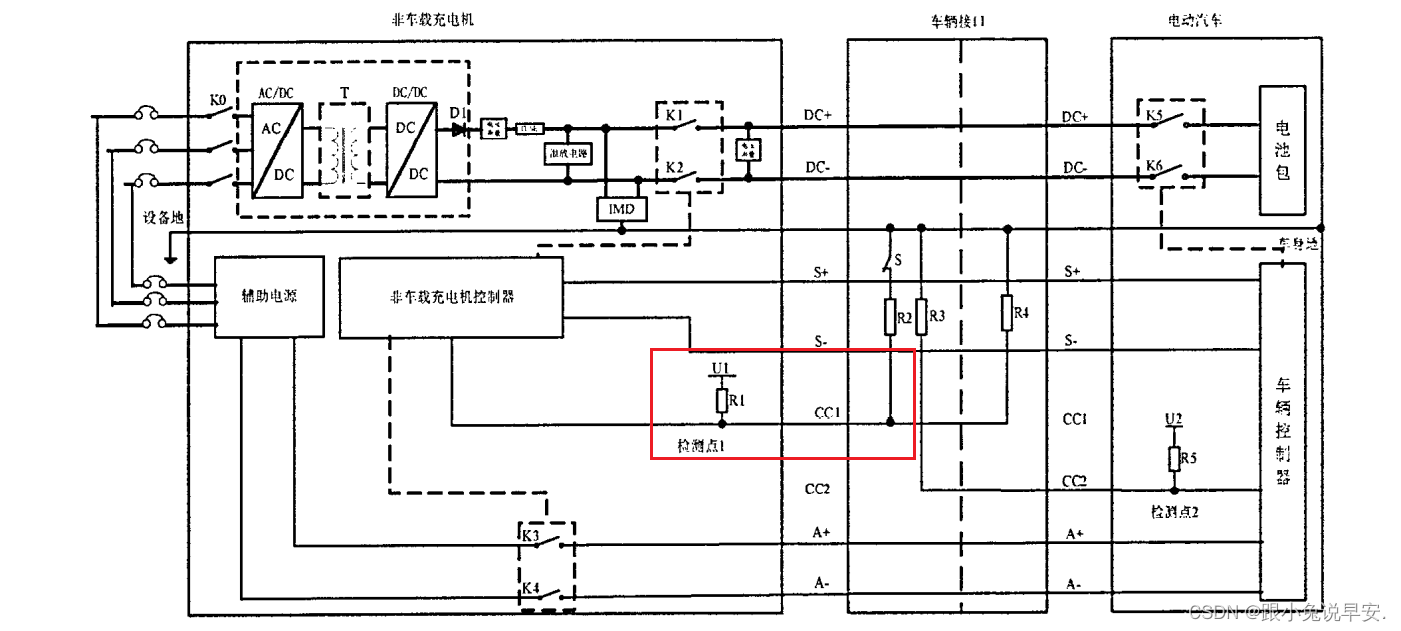

控制导引图
在这里插入图片描述

1.枪头在枪座上

等效电路
在这里插入图片描述
CC1为6V

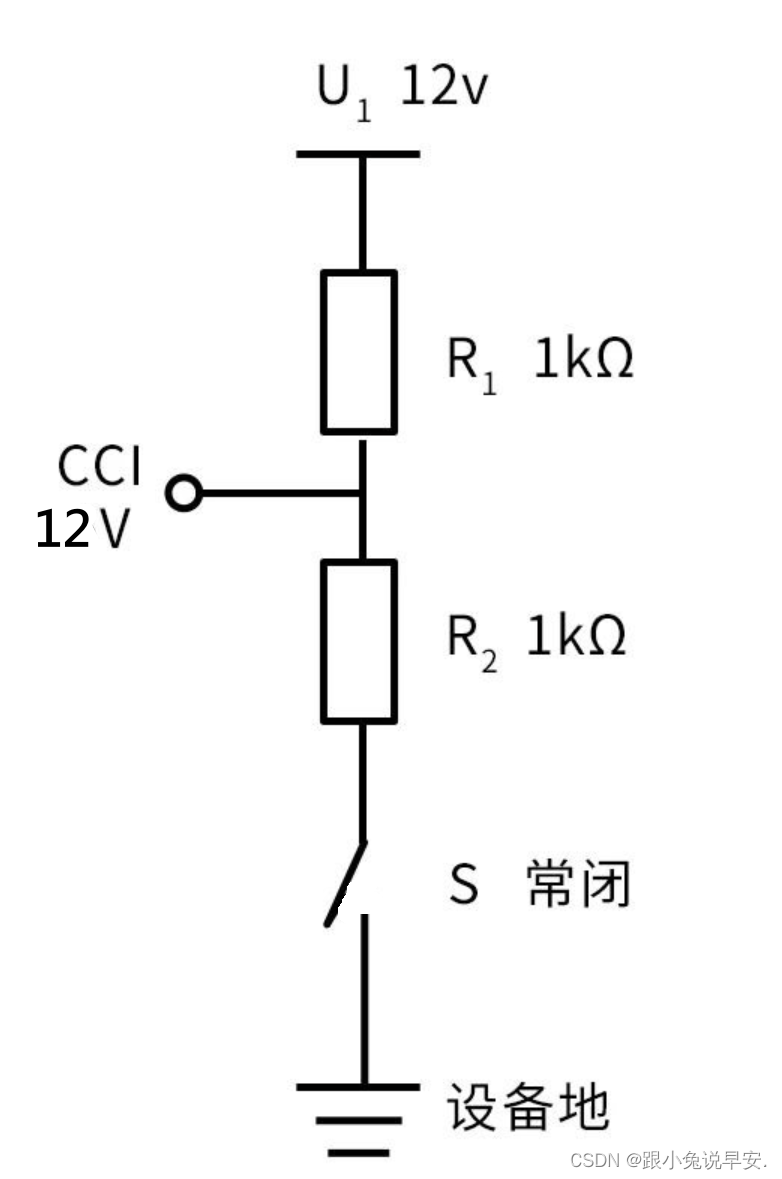

2.按下开关S，取下枪头

等效电路
在这里插入图片描述

s断开，CC1电压为U1电压，为12V

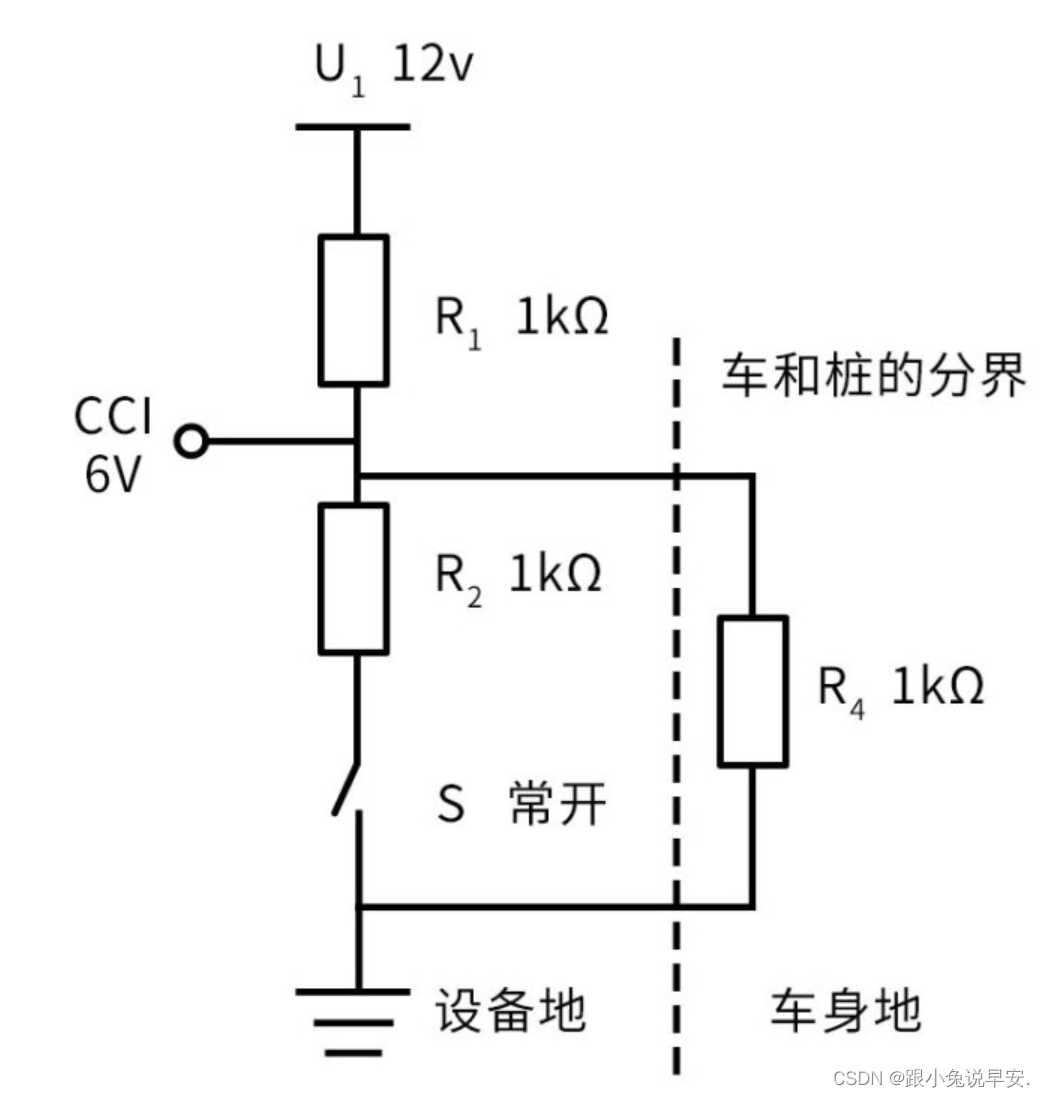

3.按住枪头插入枪座

CC1等效电路
在这里插入图片描述
R1与R4串联分压，CC为6V

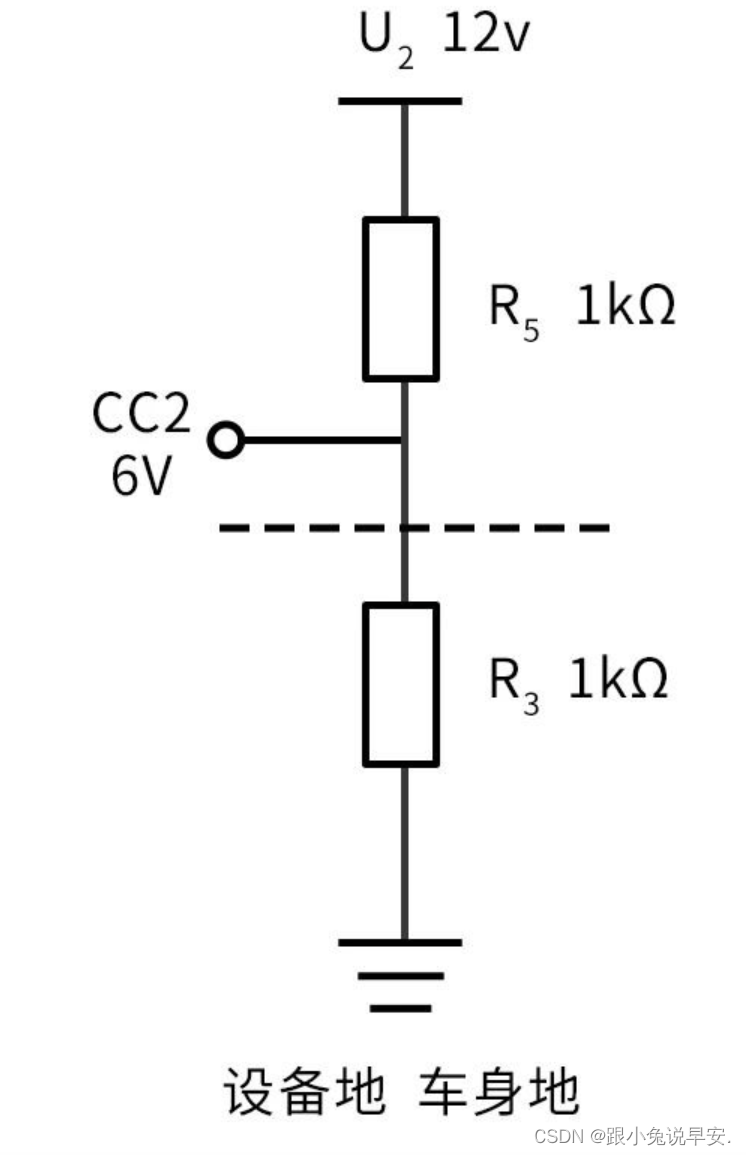

CC2等效电路

在这里插入图片描述
R5与R3串联分压，CC2为6V

4.松开S

等效电路
在这里插入图片描述
R2与R4并联后与R1串联
CC1电压为4V
